高新高效污水處理厭氧塔

發布時間:2024-10-9 11:03:38  中國污水處理工程網

公布日:2024.06.11

申請日:2024.05.11

分類號:C02F3/28(2023.01)I

摘要

本發明公開了一種高效的污水處理厭氧塔,涉及污水處理設備技術領域,解決了現有的污水處理厭氧塔,塔內的污水難以與污泥充分混合,且容易被污泥堵塞的問題。包括厭氧塔主體,厭氧塔主體內設有布水結構,布水結構包括若干層上下分布的布水層,布水層中設有進口,外周還設有若干個與進口相連通的出口,厭氧塔主體上連接有一個或多個進水口,進水口連通于一個或多個布水層的進口,布水層的出口處連接有導向管,導向出水方向;部分或全部布水層為上旋式,上旋式布水層的導向管的出口端皆朝順/逆時針方向上傾設置,導向出水螺旋式上升。通過多層螺旋結構使污水與污泥充分混合,且分層設置多個,達到了提高污水處理效率、減少堵塞的效果。


權利要求書

1.一種高效的污水處理厭氧塔,其特征在于:包括厭氧塔主體,所述厭氧塔主體內設有布水結構,布水結構包括若干層上下分布的布水層,布水層中設有進口,外周還設有若干個與進口相連通的出口,厭氧塔主體上連接有一個或多個進水口,進水口連通于一個或多個布水層的進口,布水層的出口處連接有導向管,導向出水方向;部分或全部布水層為上旋式,上旋式布水層的導向管的出口端皆朝順/逆時針方向上傾設置,導向出水螺旋式上升。

2.根據權利要求1所述的一種高效的污水處理厭氧塔,其特征在于:上方若干層布水層為上旋式,下方若干層布水層為下旋式,下旋式布水層的導向管的出口端皆朝順/逆時針方向下傾設置,導向出水螺旋式下降。

3.根據權利要求12所述的一種高效的污水處理厭氧塔,其特征在于:上旋式布水層為圓錐形,且為上大下小,出水沿其外周螺旋式上升的同時,向外擴張。

4.根據權利要求3所述的一種高效的污水處理厭氧塔,其特征在于:下旋式布水層為圓錐形,且為上小下大,出水沿其外周螺旋式下降的同時,向外擴張。

5.根據權利要求1所述的一種高效的污水處理厭氧塔,其特征在于:布水層外形尺寸相同設置,依次上下相鄰連接。

6.根據權利要求1所述的一種高效的污水處理厭氧塔,其特征在于:布水層頂部開設豎直孔,布水層的外周還向內開設若干水平孔,水平孔內端連通于豎直孔下端,進水口連通對應的進水管,進水管連通于對應豎直孔上端。

7.根據權利要求6所述的一種高效的污水處理厭氧塔,其特征在于:所述布水層下部開設容置槽,容納下方相鄰布水層中的進水管。

8.根據權利要求1所述的一種高效的污水處理厭氧塔,其特征在于:所述導向管內端螺紋連接于水平孔外端。

9.根據權利要求1所述的一種高效的污水處理厭氧塔,其特征在于:布水結構頂部設有頂部塊,頂部塊為上端為尖端的圓錐形。

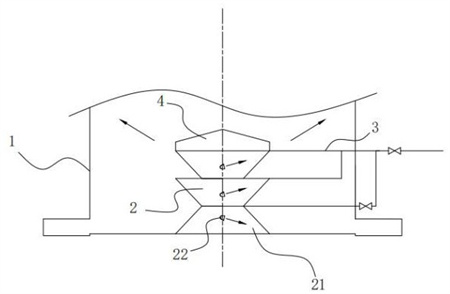

發明內容

本發明的目的是提供一種高效的污水處理厭氧塔,通過多層螺旋結構使污水與污泥充分混合,提高污水處理效率,且分層設置多個,方便布水層從上至下布水,減少了下部布水層直接啟動帶來的易堵問題。

本發明的上述技術目的是通過以下技術方案得以實現的:一種高效的污水處理厭氧塔,包括厭氧塔主體,所述厭氧塔主體內設有布水結構,布水結構包括若干層上下分布的布水層,布水層中設有進口,外周還設有若干個與進口相連通的出口,厭氧塔主體上連接有一個或多個進水口,進水口連通于一個或多個布水層的進口,布水層的出口處連接有導向管,導向出水方向;部分或全部布水層為上旋式,上旋式布水層的導向管的出口端皆朝順/逆時針方向上傾設置,導向出水螺旋式上升。

通過采用上述技術方案,多層布水層的結構方便加工,且其上的導向管出口使得出水形成螺旋上升狀,可以使流出的污水與污泥充分混合,提高了反應器污水處理效率;多層設置的布水層便于從上至下依次啟動,減少了下部布水層直接啟動帶來的易堵問題。

更進一步地,上方若干層布水層為上旋式,下方若干層布水層為下旋式,下旋式布水層的導向管的出口端皆朝順/逆時針方向下傾設置,導向出水螺旋式下降。

通過采用上述技術方案,下方布水層的出水螺旋下降,使流出的污水與塔底各個位置的污泥充分混合,進一步的提高污水處理效率。

更進一步地,上旋式布水層為圓錐形,且為上大下小,出水沿其外周螺旋式上升的同時,向外擴張。

通過采用上述技術方案,使得上旋式布水層的出水螺旋式上升的同時,還可向外擴張,方便布水至整個厭氧塔上部,減少了布水結構需要占據的空間。

更進一步地,下旋式布水層為圓錐形,且為上小下大,出水沿其外周螺旋式下降的同時,向外擴張。

通過采用上述技術方案,使得下旋式布水層的出水可向外擴張,方便布水至厭氧塔底部,減少布水結構需要占據的空間。

更進一步地,布水層外形尺寸相同設置,依次上下相鄰連接。

通過采用上述技術方案,方便布水層之間的相互替換,根據需要選擇布水層的層數,便于加工和安裝,且方便調節。

更進一步地,布水層頂部開設豎直孔,布水層的外周還向內開設若干水平孔,水平孔內端連通于豎直孔下端,進水口連通對應的進水管,進水管連通于對應豎直孔上端。

通過采用上述技術方案,實現了進水口與布水層外周不同的出水位置的連通,進水管自上而下連接至布水層,減少了堵塞問題。

更進一步地,所述布水層下部開設容置槽,容納下方相鄰布水層中的進水管。

通過采用上述技術方案,方便相鄰布水層之間的連接固定。

更進一步地,所述導向管內端螺紋連接于水平孔外端。

通過采用上述技術方案,實現了導向管的安裝固定。

更進一步地,布水結構頂部設有頂部塊,頂部塊為上端為尖端的圓錐形。

通過采用上述技術方案,減少了布水結構頂部的污泥堆積問題。

綜上所述,本發明具有以下有益效果:多層布水層的結構方便加工,上旋式布水層上的導向管出口使得出水形成螺旋上升狀,可以使流出的污水與污泥充分混合,提高了反應器污水處理效率;多層設置的布水層便于從上至下依次啟動,減少了下部布水層直接啟動帶來的易堵問題;下旋式布水層的導向管的出口端皆朝順/逆時針方向下傾設置,導向出水螺旋式下降,使流出的污水與塔底各個位置的污泥充分混合,進一步的提高污水處理效率;上旋式布水層和下旋式布水層為圓錐形,使得上旋式布水層、下旋式布水層的出水螺旋式上升或下降的同時,還可向外擴張,方便布水至整個厭氧塔上部和底部,減少了布水結構需要占據的空間。

(發明人:嚴建峰;陳志平;嚴家琪)
