公布日：2023.12.08
申請日：2023.10.17
分類號：C02F9/00(2023.01)I;C02F103/06(2006.01)N;C02F1/66(2023.01)N;C02F1/00(2023.01)N;C02F1/40(2023.01)N;C02F3/30(2023.01)N
摘要
本發明涉及污水處理技術領域，具體涉及一種生活垃圾滲濾液高效處理系統，中轉箱中用于臨時存放待處理的污水，然后通過加料裝置向中轉箱中加入所需的中和劑，以便于和污水進行混合反應，之后污水通過沉淀組件上的升降管進入到平流道中以降低污水產生的沖擊力，浮力板將平流道保持在水面上，使得新水進入到沉淀殼中時更加平緩，然后通過分離組件對沉淀殼中靜置分層的污水進行分別處理，其中頂部排料器用于從液面頂部提取油水等密度比水輕的物質，而底部排料器則用于從底部抽走污泥，中間層的污水則通過污水排放頭進行排放，然后通過厭氧池、接觸氧化池和膜反應池依次進行處理，使得使用更加方便，提高處理效率。
權利要求書

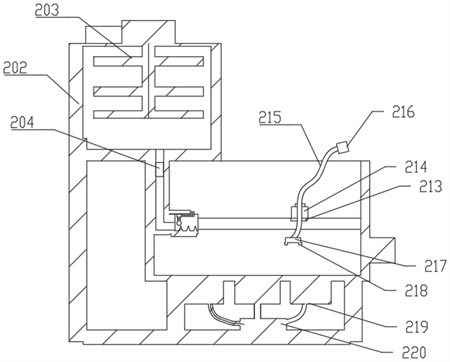

1.一種生活垃圾滲濾液高效處理系統，其特征在于，包括支撐組件、沉淀組件、分離組件、厭氧池、接觸氧化池和膜反應池，所述支撐組件包括底座、支撐架、中轉箱和加料裝置，所述支撐架與所述底座固定連接，并位于所述底座頂部，所述中轉箱設置在所述支撐架上，所述加料裝置與所述中轉箱連通；所述沉淀組件包括沉淀殼、升降管、平流道和浮力板，所述沉淀殼設置在所述底座上，所述升降管與所述中轉箱的出料管滑動連接，所述平流道固定設置在所述升降管的一側，所述浮力板固定在所述平流道的底部，所述分離組件包括頂部排料器、底部排料器和污水排放頭，所述頂部排料器設置在所述沉淀殼內，所述底部排料器與所述沉淀殼的底部連通，所述污水排放頭設置在所述沉淀殼的一側，所述厭氧池與所述沉淀殼的出口連通，所述接觸氧化池與所述厭氧池的出口連通，所述膜反應池與所述接觸氧化池連通。
2.如權利要求1所述的一種生活垃圾滲濾液高效處理系統，其特征在于，所述支撐組件還包括防滑墊，所述防滑墊與所述底座固定連接，并位于所述底座底部。
3.如權利要求2所述的一種生活垃圾滲濾液高效處理系統，其特征在于，所述中轉箱包括箱體、攪拌器和下料泵，所述攪拌器轉動設置在所述箱體內，所述下料泵與所述箱體連通，并位于所述箱體的一側。
4.如權利要求3所述的一種生活垃圾滲濾液高效處理系統，其特征在于，所述平流道包括平流板和多個隔板，多個所述隔板與所述平流板固定連接，并分布在所述平流板上。
5.如權利要求4所述的一種生活垃圾滲濾液高效處理系統，其特征在于，所述沉淀組件還包括刮板，所述刮板設置在所述平流板的頂部。
6.如權利要求5所述的一種生活垃圾滲濾液高效處理系統，其特征在于，所述刮板包括氣缸、支撐桿、滑桿、第一彈簧和轉動輥，所述氣缸固定在所述平流板的一側，所述支撐桿與所述氣缸的輸出端固定連接，所述滑桿與所述支撐桿滑動連接，并位于所述支撐桿底部，所述第一彈簧設置在所述支撐桿和所述滑桿之間，所述轉動輥轉動設置在所述滑桿上。
7.如權利要求6所述的一種生活垃圾滲濾液高效處理系統，其特征在于，所述頂部排料器包括縱向移動器、橫向移動器、柔性管、負壓泵、吸頭和漂浮層，所述縱向移動器滑動設置在所述沉淀殼中，所述橫向移動器滑動設置在所述縱向移動器上，所述柔性管固定在所述橫向移動器上，所述負壓泵與所述柔性管連通，所述吸頭設置在所述柔性管靠近液面的一端，所述漂浮層設置在所述吸頭上。
8.如權利要求7所述的一種生活垃圾滲濾液高效處理系統，其特征在于，所述底部排料器包括多個排水頭和泥漿泵，多個所述排水頭固定在所述沉淀殼的底部，所述泥漿泵與多個所述排水頭連通，并位于所述排水頭的一側。
發明內容
本發明的目的在于提供一種生活垃圾滲濾液高效處理系統，旨在可以更加方便地對雜質進行清理，使用更加方便，提高處理效率。
為實現上述目的，本發明提供了一種生活垃圾滲濾液高效處理系統，包括支撐組件、沉淀組件、分離組件、厭氧池、接觸氧化池和膜反應池，所述支撐組件包括底座、支撐架、中轉箱和加料裝置，所述支撐架與所述底座固定連接，并位于所述底座頂部，所述中轉箱設置在所述支撐架上，所述加料裝置與所述中轉箱連通；所述沉淀組件包括沉淀殼、升降管、平流道和浮力板，所述沉淀殼設置在所述底座上，所述升降管與所述中轉箱的出料管滑動連接，所述平流道固定設置在所述升降管的一側，所述浮力板固定在所述平流道的底部，所述分離組件包括頂部排料器、底部排料器和污水排放頭，所述頂部排料器設置在所述沉淀殼內，所述底部排料器與所述沉淀殼的底部連通，所述污水排放頭設置在所述沉淀殼的一側，所述厭氧池與所述沉淀殼的出口連通，所述接觸氧化池與所述厭氧池的出口連通，所述膜反應池與所述接觸氧化池連通。
其中，所述支撐組件還包括防滑墊，所述防滑墊與所述底座固定連接，并位于所述底座底部。
其中，所述中轉箱包括箱體、攪拌器和下料泵，所述攪拌器轉動設置在所述箱體內，所述下料泵與所述箱體連通，并位于所述箱體的一側。
其中，所述平流道包括平流板和多個隔板，多個所述隔板與所述平流板固定連接，并分布在所述平流板上。
其中，所述沉淀組件還包括刮板，所述刮板設置在所述平流板的頂部。
其中，所述刮板包括氣缸、支撐桿、滑桿、第一彈簧和轉動輥，所述氣缸固定在所述平流板的一側，所述支撐桿與所述氣缸的輸出端固定連接，所述滑桿與所述支撐桿滑動連接，并位于所述支撐桿底部，所述第一彈簧設置在所述支撐桿和所述滑桿之間，所述轉動輥轉動設置在所述滑桿上。
其中，所述頂部排料器包括縱向移動器、橫向移動器、柔性管、負壓泵、吸頭和漂浮層，所述縱向移動器滑動設置在所述沉淀殼中，所述橫向移動器滑動設置在所述縱向移動器上，所述柔性管固定在所述橫向移動器上，所述負壓泵與所述柔性管連通，所述吸頭設置在所述柔性管靠近液面的一端，所述漂浮層設置在所述吸頭上。
其中，所述底部排料器包括多個排水頭和泥漿泵，多個所述排水頭固定在所述沉淀殼的底部，所述泥漿泵與多個所述排水頭連通，并位于所述排水頭的一側。
本發明的一種生活垃圾滲濾液高效處理系統，通過所述底座對所述支撐架進行支撐，所述中轉箱中用于臨時存放待處理的污水，然后通過所述加料裝置可以向所述中轉箱中加入所需的中和劑，以便于和污水進行混合反應，之后污水通過所述沉淀組件上的所述升降管進入到所述平流道中以降低污水產生的沖擊力，避免攪渾所述沉淀殼中已經存放的污水，所述浮力板可以將所述平流道保持在水面上，使得新水進入到沉淀殼中時更加平緩，然后通過所述分離組件可以對沉淀殼中靜置分層的污水進行分別處理，其中所述頂部排料器用于從液面頂部提取油水等密度比水輕的物質，而底部排料器則用于從底部抽走污泥，中間層的污水則通過所述污水排放頭進行排放，然后通過所述厭氧池、接觸氧化池和膜反應池依次進行處理，使得使用更加方便，提高處理效率。
（發明人：黎三明;黎湘琳）
