公布日：2024.06.07
申請日：2024.02.26
分類號：C02F1/00(2023.01)I;B01F27/90(2022.01)I;B01F27/92(2022.01)I;B01F35/00(2022.01)I;B01F35/75(2022.01)I;B01F101/00(2022.01)N
摘要
本發明屬于食品加工設備技術領域，公開了一種污水處理用污水處理劑播撒裝置，用于解決污水內播撒處理污水處理劑時，多采用人工的方式，從而無法保證播撒藥劑的均勻性，并且造成污水處理劑的浪費，造成污水處理成本增加的技術問題；通過在攪拌箱底端設置的第一水泵，用于將污水吸入攪拌箱內，通過在反向過濾箱的上下端設置形成緩沖帶，且在反向過濾箱一側設置有進料口，在反向過濾箱內通過旋轉軸和第二旋轉葉片的共同作用，使得污水在反向過濾箱內與污水處理劑混合充分后形成混合物，且不會因為水流太快導致污水處理劑形成大量堆積；混合物漫出反向過濾箱頂端后在第一旋轉葉片的作用下進一步混合均勻，最后通過軟管輸入到噴灑箱內。
權利要求書

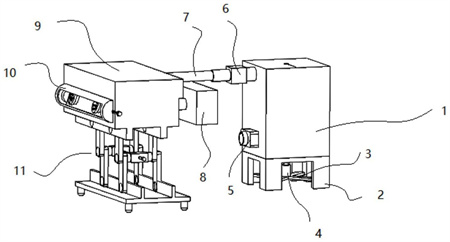

1.一種污水處理用污水處理劑播撒裝置，包括底座(2)，所述底座(2)內固定連接有固定架(3)，且所述固定架(3)中心位置設置有第一水泵(4)；所述底座(2)頂端設置有攪拌箱(1)，所述水泵的輸出端貫穿攪拌箱(1)的底端與其內腔相連；其特征在于，所述攪拌箱(1)內腔底部設置有設置有反向過濾箱(102)，所述反向過濾箱(102)的軸向上設置有一根旋轉軸(104)，所述旋轉軸(104)位于反向過濾箱(102)內的部分固定連接有第二旋轉葉片(103)，且所述第二旋轉葉片(103)處于反向過濾箱(102)的中心位置；所述反向過濾箱(102)的一側設置有進料口(5)，且所述進料口(5)上方設置有出水口，所述出水口的輸出端設置有第二水泵(6)；所述旋轉軸(104)遠離反向過濾箱(102)的一端設置有電機(105)，所述旋轉軸(104)位于電機(105)與反向過濾箱(102)之間的部分設置有第一旋轉葉片(101)。
2.根據權利要求1所述的一種污水處理用污水處理劑播撒裝置，其特征在于，所述反向過濾箱(102)的頂端和底端上均開設有若干組橫槽，所述第二旋轉葉片(103)底端與反向過濾箱(102)轉動連接，且所述電機(105)外端設置有防水保護殼。
3.根據權利要求1所述的一種污水處理用污水處理劑播撒裝置，其特征在于，所述第二水泵(6)遠離出水口的一端設置有軟管(7)，且所述軟管(7)遠離第二水泵(6)的一端連接有連接口(902)，所述連接口(902)位于噴灑箱(9)一端，且所述噴灑箱(9)遠離軟管(7)的一端固定連接有限位倉(10)；所述噴灑箱(9)內腔中設置有一塊隔板(903)，所述隔板(903)將噴灑箱(9)內腔分隔為上腔和下腔；所述下腔內設置有推動組件，所述限位倉(10)內設置有角度控制組件；所述噴灑箱(9)底端對稱設置有兩塊連接板(901)。
4.根據權利要求3所述的一種污水處理用污水處理劑播撒裝置，其特征在于，所述隔板(903)靠近限位倉(10)的一端與限位倉(10)所在箱壁的直線距離小于限位倉(10)的半徑。
5.根據權利要求3所述的一種污水處理用污水處理劑播撒裝置，其特征在于，所述推動組件包括液壓缸(8)，所述液壓缸(8)的輸出端設置有液壓桿(12)，且所述液壓桿(12)遠離液壓缸(8)的一端固定連接有方形活塞(14)，所述方形活塞(14)與下腔相適配；所述液壓桿(12)位于方形活塞(14)和液壓缸(8)之間的部分設置有定位板(13)，所述定位板(13)與下腔未封閉端可拆卸連接。
6.根據權利要求3所述的一種污水處理用污水處理劑播撒裝置，其特征在于，所述角度控制組件包括活動板(16)，所述活動板(16)上對稱設置有兩個噴頭(17)，且所述活動板(16)兩端分別固定連接有一個轉動件(15)，其中一個轉動件(15)上設置有旋轉絲桿(18)，所述旋轉絲杠貫穿所在一側的限位倉(10)，且所述轉動件(15)的直徑等于活動板(16)的寬度。
7.根據權利要求3所述的一種污水處理用污水處理劑播撒裝置，其特征在于，每塊所述連接板(901)上設置有兩個螺紋孔，且所述連接板(901)底端設置有輔助組件(11)，所述輔助組件(11)包括支撐板(1101)，所述支撐板(1101)與連接板(901)之間通過螺栓實現轉動連接，且每個所述支撐板(1101)遠離連接板(901)的一側轉動連接有下位支撐板(1101)，所述支撐板(1101)和下位支撐板(1101)共同組成一組支撐架，支撐架遠離噴灑箱(9)的一端設置有移動臺(1104)，所述移動臺(1104)上對稱設置有兩塊連接板(901)，所述連接板(901)與下位支撐板(1101)之間轉動連接。
8.根據權利要求7所述的一種污水處理用污水處理劑播撒裝置，其特征在于，兩塊所述連接板(901)上相距最近的兩組支撐架之間設置有聯動件(1102)，所述聯動件(1102)兩端分別轉動設置有一個軸承件，且軸承件遠離聯動件(1102)的一端與支撐架轉動連接；所述聯動件(1102)中心位置設置有螺紋孔，且兩個聯動件(1102)上的螺紋孔之間配套設置有一根螺桿(1103)；所述移動臺(1104)底端四個角處分別設置有一個桌腳(1105)，每個桌腳(1105)底端分別設置有一個滾輪。
發明內容
本發明旨在至少解決現有技術中存在的技術問題之一；為此，本發明提出了一種污水處理用污水處理劑播撒裝置，用于解決現有污水處理技術領域中在對污水內播撒處理污水處理劑時，多采用人工的方式，從而無法保證播撒藥劑的均勻性，以及藥劑和污水的充分反應，從而影響對污水的處理程度，有可能導致污水處理達不到排放標準要求，導致排出后與外部清潔水源混合造成對水源的二次污染，并且造成污水處理劑的浪費，造成污水處理成本增加的技術問題。
本發明通過一種污水處理用污水處理劑播撒裝置，包括底座，所述底座內固定連接有固定架，且所述固定架中心位置設置有第一水泵；所述底座頂端設置有攪拌箱，所述水泵的輸出端貫穿攪拌箱的底端與其內腔相連；所述攪拌箱內腔底部設置有設置有反向過濾箱，所述反向過濾箱的軸向上設置有一根旋轉軸，所述旋轉軸位于反向過濾箱內的部分固定連接有第二旋轉葉片，且所述第二旋轉葉片處于反向過濾箱的中心位置；所述反向過濾箱的一側設置有進料口，且所述進料口上方設置有出水口，所述出水口的輸出端設置有第二水泵；所述旋轉軸遠離反向過濾箱的一端設置有電機，所述旋轉軸位于電機與反向過濾箱之間的部分設置有第一旋轉葉片。
優選的，所述第二水泵遠離出水口的一端設置有軟管，且所述軟管遠離第二水泵的一端連接有連接口，所述連接口位于噴灑箱一端，且所述噴灑箱遠離軟管的一端固定連接有限位倉；所述噴灑箱內腔中設置有一塊隔板，所述隔板將噴灑箱內腔分隔為上腔和下腔；所述下腔內設置有推動組件，所述限位倉內設置有角度控制組件；所述噴灑箱底端對稱設置有兩塊連接板。
優選的，所述推動組件包括液壓缸，所述液壓缸的輸出端設置有液壓桿，且所述液壓桿遠離液壓缸的一端固定連接有方形活塞，所述方形活塞與下腔相適配；所述液壓桿位于方形活塞和液壓缸之間的部分設置有定位板，所述定位板與下腔未封閉端可拆卸連接。
優選的，所述角度控制組件包括活動板，所述活動板上對稱設置有兩個噴頭，且所述活動板兩端分別固定連接有一個轉動件，其中一個轉動件上設置有旋轉絲桿，所述旋轉絲杠貫穿所在一側的限位倉，且所述轉動件的直徑等于活動板的寬度。
優選的，每塊所述連接板上設置有兩個螺紋孔，且所述連接板底端設置有輔助組件，所述輔助組件包括支撐板，所述支撐板與連接板之間通過螺栓實現轉動連接，且每個所述支撐板遠離連接板的一側轉動連接有下位支撐板，所述支撐板和下位支撐板共同組成一組支撐架，所述支撐架遠離噴灑箱的一端設置有移動臺，所述移動臺上對稱設置有兩塊連接板，所述連接板與下位支撐板之間轉動連接。
優選的，兩塊所述連接板上相距最近的兩組支撐架之間設置有聯動件，所述聯動件兩端分別轉動設置有一個軸承件，且所述軸承件遠離聯動件的一端與支撐架轉動連接；所述聯動件中心位置設置有螺紋孔，且兩個聯動件上的螺紋孔之間配套設置有一根螺桿；所述移動臺底端四個角處分別設置有一個桌腳，每個桌腳底端分別設置有一個滾輪。
為實現上述目的，根據本發明的第一方面的實施例提出一種污水處理用污水處理劑播撒裝置，與現有技術相比，本發明的有益效果是：
一、本發明實施例中，通過在攪拌箱底端設置的第一水泵，用于將污水吸入攪拌箱內，通過在反向過濾箱的上下端設置橫槽，形成緩沖帶，且在反向過濾箱一側設置有進料口，在反向過濾箱內通過旋轉軸和第二旋轉葉片的共同作用，使得污水在反向過濾箱內與污水處理劑混合充分后形成混合物，且不會因為水流太快導致污水處理劑形成大量堆積；混合物漫出反向過濾箱頂端后在第一旋轉葉片的作用下進一步混合均勻，最后通過軟管輸入到噴灑箱內；
二、本發明實施例中，通過在噴灑箱內設置隔板，使得噴灑箱內分為上腔和下腔，在上腔中存儲有來自軟管的混合物，下腔中設置有推動組件；且混合物沿著隔板未封閉端落至下腔方形活塞前端，避免了混合物進入噴灑箱后妨礙方形活塞的運動；在限位倉內設置有角度控制組件，通過旋轉絲桿來控制活動板的轉動，進而控制噴頭的噴灑角度，使得噴灑范圍更全面，噴灑的更均勻；
三、本發明實例中，通過設置輔助組件，在支撐架、聯動件、螺桿和移動臺的共同作用下，使得噴灑箱的高度可根據實際需要來調整，同時在移動臺底端設置有四個桌腳，每個桌腳底端設置有滾輪，通過推動移動臺，操控輔助組件，面對不同高度尺寸的污水池時，操作人員也只需要進行簡單的調整使得噴灑箱處于良好的工作環境和角度，使得該發明的使用更靈活，應用場景更普遍。
（發明人：楊向陽;楊永杰;楊浩;陳永兵）
