公布日：2024.06.11
申請日：2024.05.15
分類號：C02F1/78(2023.01)I;C02F11/06(2006.01)I;B01F33/83(2022.01)I
摘要
本發明公開了一種臭氧微納米氣泡動態曝氣的深度污水處理機，涉及污水處理技術領域。該種臭氧微納米氣泡動態曝氣的深度污水處理機，包括設置在污水處理池內的動態曝氣器，且動態曝氣器的側壁設置有供氣管，所述污水處理池的側壁固定連接有進水閥和出水閥，且污水處理池的底部固定連接有排污閥，所述污水處理池內通過移動機構連接有中空設置的移動罩，且動態曝氣器固定連接在移動罩的頂部。該種臭氧微納米氣泡動態曝氣的深度污水處理機，在進行污水處理時，能夠?qū)ξ鬯幚沓氐撞拷Y(jié)塊的污泥進行破碎處理，同時，能夠?qū)⑽鬯幚沓氐撞康奈勰噙M(jìn)行清掃并揚起，并且，能夠?qū)ξ鬯M(jìn)行攪動，從而便于臭氧與污泥反應，使得污水處理的效率更高、效果更好。
權利要求書
1.一種臭氧微納米氣泡動態曝氣的深度污水處理機，包括設置在污水處理池（16）內的動態曝氣器（1），且動態曝氣器（1）的側壁設置有供氣管（11），其特征在于：所述污水處理池（16）的側壁固定連接有進水閥（17）和出水閥（18），且污水處理池（16）的底部固定連接有排污閥（19），所述污水處理池（16）內通過移動機構（9）連接有中空設置的移動罩（12），且動態曝氣器（1）固定連接在移動罩（12）的頂部，所述移動罩（12）的底部通過轉軸（13）轉動連接有多個陣列設置的轉動盤（14），所述轉軸（13）的上端貫穿至移動罩（12）內，且轉動盤（14）的底部固定連接有多個陣列設置的刷毛（15），所述轉軸（13）的轉動通過驅動機構（2）進行驅動，且移動罩（12）的底部設置有用于對污泥進行破碎的破碎機構（6）；所述驅動機構（2）包括固定套設在各個轉軸（13）側壁的齒輪（201），且移動罩（12）內通過多個第一復位機構（3）連接有多個陣列設置的齒條（202），相鄰兩個所述齒條（202）之間固定連接有連接板（203），且齒條（202）的移動通過第一推動機構（4）進行推動；各個所述第一復位機構（3）包括固定連接在移動罩（12）底部的兩個對稱設置的固定塊（301），且兩個固定塊（301）相對的側壁固定連接有兩個對稱設置的固定桿（302），各個所述固定桿（302）的側壁套設有滑塊（303），所述滑塊（303）與齒條（202）的側壁固定，且各個固定桿（302）的側壁套設有第一彈簧（304）；所述第一推動機構（4）包括固定連接在污水處理池（16）頂部的安裝板（401），且安裝板（401）的底部固定連接有多個陣列設置的三角塊（402），所述三角塊（402）包括兩個對稱設置的第一斜面（403），且移動罩（12）的頂部插設有推動桿（404），所述推動桿（404）的下端貫穿至移動罩（12）內并通過連接機構（5）與其中一個齒條（202）的側壁連接；所述連接機構（5）包括固定連接在推動桿（404）下端的第一連接塊（501），且齒條（202）的側壁固定連接有第二連接塊（502），所述第一連接塊（501）的側壁轉動連接有連桿（503），且連桿（503）的另一端與第二連接塊（502）的側壁轉動連接；所述破碎機構（6）包括設置在移動罩（12）底部的兩個對稱設置的第一移動板（601），且各個第一移動板（601）的底部固定連接有多個陣列設置的錐形桿（602），各個所述第一移動板（601）通過第二復位機構（7）與移動罩（12）的底部進行連接，且第一移動板（601）的移動通過第二推動機構（8）進行推動；所述第二復位機構（7）包括固定連接在各個第一移動板（601）頂部的兩個對稱設置的移動桿（701），且移動桿（701）的上端貫穿至移動罩（12）內，各個所述移動桿（701）的側壁套設有第二彈簧（702）；所述第二推動機構（8）包括固定連接在移動桿（701）頂部的兩個對稱設置的推動塊（801），且兩個推動塊（801）之間固定連接有連接桿（803），所述推動塊（801）的頂部設置有第二斜面（802），且其中一個齒條（202）的側壁固定連接有L形設置的推動架（804）。
2.根據權利要求1所述的一種臭氧微納米氣泡動態曝氣的深度污水處理機，其特征在于：各個所述轉動盤（14）的側壁固定連接有多個陣列設置的葉片（10）。
3.根據權利要求1所述的一種臭氧微納米氣泡動態曝氣的深度污水處理機，其特征在于：所述移動機構（9）包括固定連接在污水處理池（16）頂部的兩個對稱設置的第一支撐塊（901）和兩個對稱設置的第二支撐塊（903），且第一支撐塊（901）的側壁固定連接有導向桿（902），所述第二支撐塊（903）的側壁轉動連接有螺紋桿（904），且其中一個第二支撐塊（903）的側壁固定連接有電機（905），所述移動罩（12）的頂部固定連接有兩個對稱設置的第二移動板（906），其中一個所述第二移動板（906）套設在導向桿（902）的側壁，且另一個第二移動板（906）與螺紋桿（904）的側壁螺紋連接。
發明內容
本發明的目的在于提供一種臭氧微納米氣泡動態曝氣的深度污水處理機，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種臭氧微納米氣泡動態曝氣的深度污水處理機，包括設置在污水處理池內的動態曝氣器，且動態曝氣器的側壁設置有供氣管，所述污水處理池的側壁固定連接有進水閥和出水閥，且污水處理池的底部固定連接有排污閥，所述污水處理池內通過移動機構連接有中空設置的移動罩，且動態曝氣器固定連接在移動罩的頂部，所述移動罩的底部通過轉軸轉動連接有多個陣列設置的轉動盤，所述轉軸的上端貫穿至移動罩內，且轉動盤的底部固定連接有多個陣列設置的刷毛，所述轉軸的轉動通過驅動機構進行驅動，且移動罩的底部設置有用于對污泥進行破碎的破碎機構。
優選的，所述驅動機構包括固定套設在各個轉軸側壁的齒輪，且移動罩內通過多個第一復位機構連接有多個陣列設置的齒條，相鄰兩個所述齒條之間固定連接有連接板，且齒條的移動通過第一推動機構進行推動。
優選的，各個所述第一復位機構包括固定連接在移動罩底部的兩個對稱設置的固定塊，且兩個固定塊相對的側壁固定連接有兩個對稱設置的固定桿，各個所述固定桿的側壁套設有滑塊，所述滑塊與齒條的側壁固定，且各個固定桿的側壁套設有第一彈簧。
優選的，所述第一推動機構包括固定連接在污水處理池頂部的安裝板，且安裝板的底部固定連接有多個陣列設置的三角塊，所述三角塊包括兩個對稱設置的第一斜面，且移動罩的頂部插設有推動桿，所述推動桿的下端貫穿至移動罩內并通過連接機構與其中一個齒條的側壁連接。
優選的，所述連接機構包括固定連接在推動桿下端的第一連接塊，且齒條的側壁固定連接有第二連接塊，所述第一連接塊的側壁轉動連接有連桿，且連桿的另一端與第二連接塊的側壁轉動連接。
優選的，所述破碎機構包括設置在移動罩底部的兩個對稱設置的第一移動板，且各個第一移動板的底部固定連接有多個陣列設置的錐形桿，各個所述第一移動板通過第二復位機構與移動罩的底部進行連接，且第一移動板的移動通過第二推動機構進行推動。
優選的，所述第二復位機構包括固定連接在各個第一移動板頂部的兩個對稱設置的移動桿，且移動桿的上端貫穿至移動罩內，各個所述移動桿的側壁套設有第二彈簧。
優選的，所述第二推動機構包括固定連接在移動桿頂部的兩個對稱設置的推動塊，且兩個推動塊之間固定連接有連接桿，所述推動塊的頂部設置有第二斜面，且其中一個齒條的側壁固定連接有L形設置的推動架。
優選的，各個所述轉動盤的側壁固定連接有多個陣列設置的葉片。

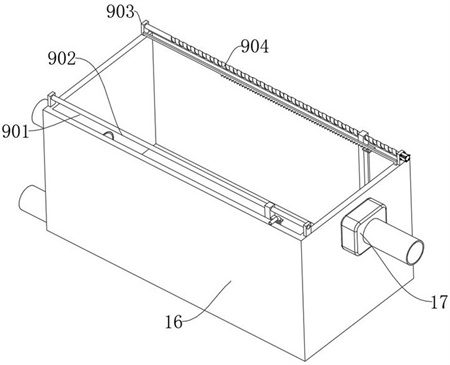

優選的，所述移動機構包括固定連接在污水處理池頂部的兩個對稱設置的第一支撐塊和兩個對稱設置的第二支撐塊，且第一支撐塊的側壁固定連接有導向桿，所述第二支撐塊的側壁轉動連接有螺紋桿，且其中一個第二支撐塊的側壁固定連接有電機，所述移動罩的頂部固定連接有兩個對稱設置的第二移動板，其中一個所述第二移動板套設在導向桿的側壁，且另一個第二移動板與螺紋桿的側壁螺紋連接。
與現有技術相比，本發明的有益效果是：
（1）該種臭氧微納米氣泡動態曝氣的深度污水處理機，通過設置第一推動機構等，在進行污水處理時，啟動電機，電機的轉動帶動螺紋桿的轉動，從而帶動兩個第二移動板進行移動，進而帶動移動罩和動態曝氣器在污水處理池內進行往復移動，與此同時，通過供氣管向動態曝氣器內通入臭氧形成微納米氣泡，從而能夠?qū)ξ鬯M(jìn)行曝氣處理，對污水進行深度處理，當移動罩進行移動時，帶動轉動盤和推動桿進行同步移動，當推動桿的上端與三角塊的第一斜面相抵時，推動推動桿向下移動，同時，使得連桿進行轉動，并推動齒條沿著固定桿的側壁向遠離推動桿的方向移動，第一彈簧被壓縮，當推動桿的上端越過三角塊時，齒條能夠在第一彈簧的作用下移動復位，同時，推動推動桿向上移動復位，如此往復，即可使得齒條進行往復移動，齒條的往復移動帶動齒輪和轉軸進行往復轉動，進而帶動轉動盤和刷毛進行往復轉動，從而能夠?qū)⑽鬯幚沓氐撞康奈勰噙M(jìn)行清掃并揚起，同時，轉動盤往復轉動時帶動葉片進行同步轉動，能夠?qū)ξ鬯M(jìn)行攪動，便于臭氧與污泥反應，從而使得污水處理的效率更高、效果更好。
（2）該種臭氧微納米氣泡動態曝氣的深度污水處理機，通過設置破碎機構等，當齒條沿著固定桿的側壁向遠離推動桿的方向移動時，帶動推動架進行同步移動，當推動架與第二斜面相抵時，能夠推動推動塊和移動桿向下移動，同時，第二彈簧被壓縮，并帶動第一移動板和錐形桿向下移動，當齒條移動復位時，推動塊和移動桿能夠在第二彈簧的作用下向上移動復位，并帶動第一移動板和錐形桿向上移動復位，如此往復，即可使得錐形桿對污水處理池底部結塊的污泥進行破碎處理，便于對其進行清掃并揚起，從而使得污水處理的效率更高、效果更好。
（發明人：司光禎;朱興海;夏俊峰;王克明;馮尚忠;蘇立新;劉安川;許曉霞）
