公布日：2023.12.08
申請日：2023.10.10
分類號：B02C21/00(2006.01)I;B02C15/14(2006.01)I;B02C23/16(2006.01)I;B02C13/20(2006.01)I;B02C13/30(2006.01)I;B02C23/14(2006.01)I;C02F11/00(2006.01)I;
C02F11/12(2019.01)I
摘要
本發明公開了一種含重金屬結塊污泥破碎裝置，涉及重金屬處理技術領域，包括打散底板、外殼、研磨外殼，還包括打散組件、研磨組件，通過設置打散組件，在初步打散過程中使得結塊充分干燥，同時對結塊進行初步打散，保證后續加工；通過設置研磨組件，進行打散后的多次研磨，保障對結塊的充分研磨，進而保證后續加工過程對結塊中重金屬的分離；通過設置刮板部件，保障研磨過程中結塊顆粒不會堵塞濾網，保障了濾網的通透性，提高了工作效率。
權利要求書

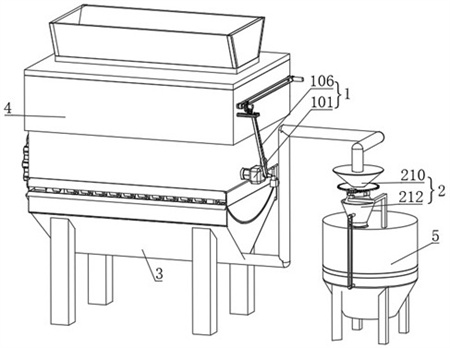

1.一種含重金屬結塊污泥破碎裝置，包括打散底板（3）、外殼（4）、研磨外殼（5），其特征在于：還包括打散組件（1）、研磨組件（2），所述外殼（4）固定設置在打散底板（3）上，所述打散組件（1）轉動設置在外殼（4）內，所述研磨組件（2）轉動設置在研磨外殼（5）內；所述研磨組件（2）包括轉動設置在研磨外殼（5）內的研磨傳動錐齒輪（223），研磨傳動錐齒輪（223）與轉動設置在研磨濾網（221）上的研磨大錐齒輪（222）嚙合，研磨大錐齒輪（222）另一端固定設置有研磨錐齒輪三（219），研磨濾網（221）固定設置在研磨外殼（5）內，研磨錐齒輪三（219）與轉動設置在研磨濾網（221）上的研磨滾輪一（218）、研磨滾輪二（220）嚙合，研磨錐齒輪三（219）內通過花鍵連接有研磨滑動桿（216），研磨滑動桿（216）上固定設置有研磨擋板（217），研磨擋板（217）與研磨濾網（221）滑動配合，研磨滾輪一（218）、研磨滾輪二（220）與研磨濾網（221）摩擦配合；研磨滑動桿（216）另一端轉動設置在平刮氣缸的輸出軸上;所述研磨傳動錐齒輪（223）通過研磨傳動皮帶（224）連接在研磨錐齒輪二（215）上，研磨錐齒輪二（215）轉動設置在研磨固定斗（212）上，研磨固定斗（212）固定設置在研磨外殼（5）上，研磨錐齒輪二（215）固定設置在驅動電機的輸出軸上，研磨錐齒輪二（215）與固定設置在研磨柱（213）上的研磨錐齒輪一（214）嚙合，研磨柱（213）活動設置在研磨錐形頭（211）上，研磨錐形頭（211）活動設置在研磨斗（210）上，研磨斗（210）固定設置在研磨固定斗（212）上;所述研磨柱（213）上固定設置有研磨固定框（201），研磨固定框（201）內滑動設置有研磨滑動柱（203），研磨固定框（201）與研磨滑動柱（203）之間設置有研磨復位彈簧（202），研磨固定框（201）上固定設置有研磨固定搬板（204），研磨固定搬板（204）內滑動設置有研磨嵌入塊（206），研磨嵌入塊（206）與研磨固定搬板（204）之間設置有研磨復位小彈簧（205）;研磨滑動柱（203）上固定設置有研磨滑塊（208），研磨滑塊（208）滑動設置在研磨固定框（201）內，研磨滑塊（208）上固定設置的齒與研磨嵌入塊（206）滑動配合，研磨彈力繩（207）與研磨嵌入塊（206）滑動配合，研磨滑塊（208）上活動設置有研磨重力輪（209），研磨彈力繩（207）一端固定設置在研磨固定搬板（204）上，研磨彈力繩（207）另一端固定設置在研磨滑塊（208）上；研磨斗（210）通過導管連接在打散底板（3）上;所述打散組件（1）包括轉動設置在外殼（4）內的打散滾筒一（102）、打散滾筒二（103）、打散轉動柱（108）、打散柱三（115），打散轉動柱（108）通過打散傳輸帶二（107）連接在打散柱三（115）上，打散轉動柱（108）上固定設置有多個打散干燥頭（109），打散柱三（115）上固定設置有打散傳動齒輪一（110）。
2.根據權利要求1所述的一種含重金屬結塊污泥破碎裝置，其特征在于：所述打散傳動齒輪一（110）與轉動設置在外殼（4）上的打散傳動齒輪二（111）嚙合，打散傳動齒輪二（111）上固定設置有打散傳動齒輪三（112），打散傳動齒輪三（112）與轉動設置在外殼（4）上的打散傳動齒輪四（113）嚙合。
3.根據權利要求2所述的一種含重金屬結塊污泥破碎裝置，其特征在于：所述打散傳動齒輪四（113）通過打散傳輸帶一（106）連接在打散電機（101）的輸出軸上，打散網（114）固定設置在打散底板（3）上，打散電機（101）的另一端的輸出軸上固定設置有打散滾筒一（102）。
4.根據權利要求3所述的一種含重金屬結塊污泥破碎裝置，其特征在于：所述打散滾筒一（102）上固定設置有打散齒輪一（104），打散齒輪一（104）與打散齒輪二（105）嚙合，打散齒輪二（105）固定設置在打散滾筒二（103）上。
發明內容
針對上述技術問題，本發明所使用的技術方案是：一種含重金屬結塊污泥破碎裝置，包括打散底板、外殼、研磨外殼，還包括打散組件、研磨組件，所述外殼固定設置在打散底板上，所述打散組件轉動設置在外殼內，所述研磨組件轉動設置在研磨外殼內；所述研磨組件包括轉動設置在研磨外殼內的研磨傳動錐齒輪，研磨傳動錐齒輪與轉動設置在研磨濾網上的研磨大錐齒輪嚙合，研磨大錐齒輪另一端固定設置有研磨錐齒輪三，研磨濾網固定設置在研磨外殼內，研磨錐齒輪三與轉動設置在研磨濾網上的研磨滾輪一、研磨滾輪二嚙合，研磨錐齒輪三內通過花鍵連接有研磨滑動桿，研磨滑動桿上固定設置有研磨擋板，研磨擋板與研磨濾網滑動配合，研磨滾輪一、研磨滾輪二與研磨濾網摩擦配合；研磨滑動桿另一端轉動設置在平刮氣缸的輸出軸上。
進一步的，所述研磨傳動錐齒輪通過研磨傳動皮帶連接在研磨錐齒輪二上，研磨錐齒輪二轉動設置在研磨固定斗上，研磨固定斗固定設置在研磨外殼上，研磨錐齒輪二固定設置在驅動電機的輸出軸上，研磨錐齒輪二與固定設置在研磨柱上的研磨錐齒輪一嚙合，研磨柱活動設置在研磨錐形頭上，研磨錐形頭活動設置在研磨斗上，研磨斗固定設置在研磨固定斗上。
進一步的，所述研磨柱上固定設置有研磨固定框，研磨固定框內滑動設置有研磨滑動柱，研磨固定框與研磨滑動柱之間設置有研磨復位彈簧，研磨固定框上固定設置有研磨固定搬板，研磨固定搬板內滑動設置有研磨嵌入塊，研磨嵌入塊與研磨固定搬板之間設置有研磨復位小彈簧。
進一步的，研磨滑動柱上固定設置有研磨滑塊，研磨滑塊滑動設置在研磨固定框內，研磨滑塊上固定設置的齒與研磨嵌入塊滑動配合，研磨彈力繩與研磨嵌入塊滑動配合，研磨滑塊上活動設置有研磨重力輪，研磨彈力繩一端固定設置在研磨固定搬板上，研磨彈力繩另一端固定設置在研磨滑塊上；研磨斗通過導管連接在打散底板上。
進一步的，所述打散組件包括轉動設置在外殼內的打散滾筒一、打散滾筒二、打散轉動柱、打散柱三，打散轉動柱通過打散傳輸帶二連接在打散柱三上，打散轉動柱上固定設置有多個打散干燥頭，打散柱三上固定設置有打散傳動齒輪一。
進一步的，所述打散傳動齒輪一與轉動設置在外殼上的打散傳動齒輪二嚙合，打散傳動齒輪二上固定設置有打散傳動齒輪三，打散傳動齒輪三與轉動設置在外殼上的打散傳動齒輪四嚙合。
進一步的，所述打散傳動齒輪四通過打散傳輸帶一連接在打散電機的輸出軸上，打散網固定設置在打散底板上，打散電機的另一端的輸出軸上固定設置有打散滾筒一。
進一步的，所述打散滾筒一上固定設置有打散齒輪一，打散齒輪一與打散齒輪二嚙合，打散齒輪二固定設置在打散滾筒二上。
本發明與現有技術相比的有益效果是：（1）通過設置打散組件，在初步打散過程中使得結塊充分干燥，同時對結塊進行初步打散，保證后續加工；（2）通過設置研磨組件，進行打散后的多次研磨，保障對結塊的充分研磨，進而保證后續加工過程對結塊中重金屬的分離；（3）通過設置刮板部件，保障研磨過程中結塊顆粒不會堵塞濾網，保障了濾網的通透性，提高了工作效率。
（發明人：戴劍）
