公布日：2023.11.24
申請日：2023.07.31
分類號：C02F1/02(2023.01)I;C02F1/50(2023.01)I;C02F1/28(2023.01)I;B01D29/94(2006.01)I;B01D29/64(2006.01)I;B01D29/82(2006.01)I;C02F103/32(2006.01)N
摘要
本發明提供了一種蒜加工的廢水處理裝置及處理方法，包括廢水處理機體，其中廢水處理機體包括第一處理槽，第一處理槽內部的上方在入水板的偏下位置固定連接與過濾網架，第一處理槽的底部設置有用于快速對蒜水進行加熱的電熱排管；碼垛機構包括壓料筒，壓料筒側面的上方開設有與筒內互通的入料口，壓料筒在靠近入料口的一端固定連接有液壓推動器，液壓推動器推桿的伸縮端與處于壓料筒端口處的推壓板固定連接，壓料筒的內部在推壓板的相對端滑動連接有壓料底座，壓料底座底部的中心位置與液壓頂?shù)耐茥U固定連接，本發明可對含有大蒜素的廢水進行高溫處理，消除其本身具有的刺激性氣味，并對過濾的蒜皮進行自動化的推送、收集、壓縮以及卸出。
權利要求書

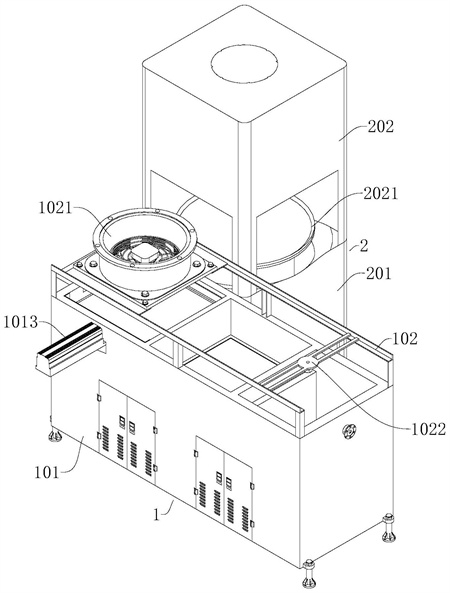

1.一種蒜加工的廢水處理裝置，包括廢水處理機體(1)，其特征在于，所述廢水處理機體(1)在入水端的一側固定連接有碼垛機構(2)；所述廢水處理機體(1)包括機箱(101)和第一處理槽(103)，所述機箱(101)一端上邊緣的中心位置固定連接有入水板(1011)，所述第一處理槽(103)內部的上方在入水板(1011)的偏下位置固定連接與過濾網架(1031)，所述機箱(101)的正面在過濾網架(1031)的對應位置固定連接有液壓推桿(1013)，所述液壓推桿(1013)的推桿貫穿進入第一處理槽(103)的內部與滑動連接在過濾網架(1031)表面的刮料板(1014)固定連接，所述第一處理槽(103)的底部設置有用于快速對蒜水進行加熱的電熱排管(1032)；所述碼垛機構(2)包括壓料筒(201)、液壓推動器(202)和液壓頂(203)，所述壓料筒(201)側面的上方開設有與筒內互通的入料口(2011)，所述壓料筒(201)在靠近入料口(2011)的一端固定連接有液壓推動器(202)，所述液壓推動器(202)推桿的伸縮端與處于壓料筒(201)端口處的推壓板(2021)固定連接，所述壓料筒(201)的內部在推壓板(2021)的相對端滑動連接有壓料底座(2031)，所述壓料底座(2031)底部的中心位置與液壓頂(203)的推桿固定連接。
2.根據權利要求1所述的一種蒜加工的廢水處理裝置，其特征在于：所述機箱(101)在入水板(1011)的相對端面設置有用于排水的排水接口(1012)，所述機箱(101)的內部由入水板(1011)一端至另一端依次開設有第一處理槽(103)、第二處理槽(104)以及第三處理槽(105)；所述第一處理槽(103)與第二處理槽(104)之間隔板的內部在電熱排管(1032)的偏上位置固定連接有水泵(1033)；所述第二處理槽(104)的內部在水泵(1033)的上方由下向上依次設置有支撐孔板(1041)、生物基材(1042)和活性炭層(1043)，所述第二處理槽(104)以及第三處理槽(105)之間隔板在活性炭層(1043)的上方開設有貫通的漫水口(1044)。
3.根據權利要求1所述的一種蒜加工的廢水處理裝置，其特征在于：所述廢水處理機體(1)還包括槽鋼支架(102)，所述槽鋼支架(102)的四根支腿固定連接在機箱(101)上表面的四角位置，所述槽鋼支架(102)在第一處理槽(103)的正上方固定連接有引氣機(1021)，所述槽鋼支架(102)在第三處理槽(105)的正上方固定連接有藥劑添加接口(1022)。
4.根據權利要求1所述的一種蒜加工的廢水處理裝置，其特征在于：所述機箱(101)在液壓推桿(1013)的相對位置開設有與入料口(2011)互通的槽口。
5.根據權利要求1所述的一種蒜加工的廢水處理裝置，其特征在于：所述刮料板(1014)的推料面為鈍角狀的斜面，且兩側設置有包邊。
6.根據權利要求1所述的一種蒜加工的廢水處理裝置，其特征在于：所述刮料板(1014)的高度等于過濾網架(1031)至第一處理槽(103)端口的距離。
7.一種蒜加工的廢水處理方法，應用權利要求17任意一項所述的綜合廢水處理裝置，其具體步驟如下：S1.將蒜加工過程中產生的廢水通過匯總管道通入第一處理槽中，并在通入過程中利用電熱排管對廢水進行加熱煮沸，使廢水中的大蒜素變性，得到一級處理廢水；S2.將一級處理廢水通過水泵通入第二處理槽中，并利用生物基材和活性炭層對廢水進行生物處理和吸附過濾，從而得到二次處理廢水；S3.二級處理廢水會自行漫入第三處理槽內，并通過藥劑添加接口向二級廢水中加入消毒劑，獲得可排放的廢水。
發明內容
為了解決上述技術問題，本發明提供了一種蒜加工的廢水處理裝置，包括廢水處理機體，所述廢水處理機體在入水端的一側固定連接有碼垛機構；
所述廢水處理機體包括機箱和第一處理槽，所述機箱一端上邊緣的中心位置固定連接有入水板，所述第一處理槽內部的上方在入水板的偏下位置固定連接與過濾網架，所述機箱的正面在過濾網架的對應位置固定連接有液壓推桿，所述液壓推桿的推桿貫穿進入第一處理槽的內部與滑動連接在過濾網架表面的刮料板固定連接，所述第一處理槽的底部設置有用于快速對蒜水進行加熱的電熱排管；
所述碼垛機構包括壓料筒、液壓推動器和液壓頂，所述壓料筒側面的上方開設有與筒內互通的入料口，所述壓料筒在靠近入料口的一端固定連接有液壓推動器，所述液壓推動器推桿的伸縮端與處于壓料筒端口處的推壓板固定連接，所述壓料筒的內部在推壓板的相對端滑動連接有壓料底座，所述壓料底座底部的中心位置與液壓頂?shù)耐茥U固定連接。
優選的，所述機箱在入水板的相對端面設置有用于排水的排水接口，所述機箱的內部由入水板一端至另一端依次開設有第一處理槽、第二處理槽以及第三處理槽；
優選的，所述第一處理槽與第二處理槽之間隔板的內部在電熱排管的偏上位置固定連接有水泵；
優選的，所述第二處理槽的內部在水泵的上方由下向上依次設置有支撐孔板、生物基材和活性炭層，所述第二處理槽以及第三處理槽之間隔板在活性炭層的上方開設有貫通的漫水口。
優選的，所述廢水處理機體還包括槽鋼支架，所述槽鋼支架的四根支腿固定連接在機箱上表面的四角位置，所述槽鋼支架在第一處理槽的正上方固定連接有引氣機，所述槽鋼支架在第三處理槽的正上方固定連接有藥劑添加接口。
優選的，所述機箱在液壓推桿的相對位置開設有與入料口互通的槽口。
優選的，所述刮料板的推料面為鈍角狀的斜面，且兩側設置有包邊。
優選的，所述刮料板的高度等于過濾網架至第一處理槽端口的距離。
第二方面，本申請?zhí)峁┮环N蒜加工的廢水處理方法，采用如下的技術方案：
S1.將蒜加工過程中產生的廢水通過匯總管道通入第一處理槽中，并在通入過程中利用電熱排管對廢水進行加熱煮沸，使廢水中的大蒜素變性，得到一級處理廢水；
S2.將一級處理廢水通過水泵通入第二處理槽中，并利用生物基材和活性炭層對廢水進行生物處理和吸附過濾，從而得到二次處理廢水；
S3.二級處理廢水會自行漫入第三處理槽內，并通過藥劑添加接口向二級廢水中加入消毒劑，獲得可排放的廢水。
與現有技術相比，本發明提供了一種蒜加工的廢水處理裝置及處理方法，具備以下有益效果：
1、本發明通過在第一處理槽的底部設置電熱排管，可對含有大蒜素的廢水進行高溫處理，利用高溫將大蒜素進行改性，消除其本身具有的刺激性氣味，并在經過過濾后，可極大程度上削減大蒜加工后產生廢水的影響，使其達到排放的需求；
2、本發明通過過濾網架、液壓推桿、刮料板、壓料筒、液壓推動器和液壓頂?shù)脑O(shè)置，可對過濾的蒜皮進行自動化的推送、收集、壓縮以及卸出，不僅大大減少了蒜皮過濾后收集整理帶來的麻煩，而且更利于回收和利用，為蒜加工工藝提供便利。
（發明人：李鳳翮;陳格格;于潔;張靜;李鳳羽）
