公布日：2023.11.24
申請日：2023.08.29
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F1/66(2023.01)N
摘要
本發明涉及電廠廢水處理裝置技術領域，具體公開了一種電廠工業廢水收集凈化一體化處理裝置，包括：初級過濾機構、蒸發濃縮機構、一級沉降倉、二級沉降倉、酸堿調節倉、復合過濾機構和壓濾機；通過初級過濾機構能夠?qū)U水表面的漂浮物打撈，防止其進入沉降等后續工序中，無法正常去除，導致處理水的效果不達標，并且能夠?qū)U水中的大顆粒雜質濾除，防止大顆粒雜質隨水流進入其他環節的過程中淤積在管道、倉體角落，影響廢水的正常清理，降低對管道內壁的刮擦破壞；由于電廠廢水的雜質濃度低，但是水量大的特點，通過蒸發濃縮機構將廢水濃縮，能夠降低后續工藝的水處理量，便于控制和管理。
權利要求書
1.一種電廠工業廢水收集凈化一體化處理裝置，其特征在于，包括：初級過濾機構，與廢水輸出管路對應，用于去除廢水中的大顆粒殘渣和表面漂浮物；蒸發濃縮機構，用于將廢水進行濃縮；一級沉降倉，其進水口連接所述蒸發濃縮機構的濃縮污水出口，并且內部設置有攪拌機構一；所述一級沉降倉還連接于一級加藥機構；二級沉降倉，其進水口連接于所述一級沉降倉的出水口，并且內部設置有攪拌機構二；所述一級沉降倉還連接于二級加藥機構；酸堿調節倉，連接于所述二級沉降倉，并且內部設置有攪拌機構三；所述一級沉降倉還連接于三級加藥機構；復合過濾機構，其進水端連接于所述酸堿調節倉的出水口，用于最終過濾獲得回收水；壓濾機，其進口端分別連接所述初級過濾機構、所述一級沉降倉和所述二級沉降倉的污物出口，其壓濾水出口端連接所述二級沉降倉。
2.根據權利要求1的一種電廠工業廢水收集凈化一體化處理裝置，其特征在于，所述初級過濾機構包括：過濾殼體，其頂部開口，并且在一側壁設置有安裝臺面；線性位移機構一，連接于所述安裝臺面；其運動軌跡沿過濾殼體底部向頂部延伸；移動臺面，連接于所述線性位移機構的動作端；所述移動臺面的一端開有通孔，所述通孔內設有摩擦襯套；導桿件，其一端垂直于所述安裝臺面，另一端貫穿所述摩擦襯套，并與之滑動連接；兩塊支撐板，相對設置與所述移動臺面的頂部，并且通過旋轉軸連接；所述旋轉軸的中部套設有限位卡套；濾網調節電機一，設置于其中一塊所述支撐板的一側，其輸出軸與所述旋轉軸的穿出端對應；鏈輪傳動機構，所述鏈輪傳動機構的主動輪和從動輪分別與所述濾網調節電機一的輸出軸和所述旋轉軸的對應端連接，形成傳動連接；連接板件，其一端設置有與所述限位卡套適配的套接筒，并與之套接，另一端向所述過濾殼體的內部延伸，形成提拉端；濾網部件，其邊框連接于所述過濾殼體的提拉端；并且所述濾網部件的過濾孔的孔徑能夠進行調節；孔徑調節機構，連接于所述連接板件上，其動作端與所述濾網部件連接，用于調整所述濾網部件的孔徑；輔助排污件，連接于所述移動臺面，且處于所述連接板件的套接筒的下方；所述輔助排污件頂部設有半圓形的通槽，套設于所述套接筒的外部，所述通槽的內壁和所述套接筒的相對側壁上均設有適配的振動凸起，用于使所述濾網部件在排出雜質時發生振動。
3.根據權利要求2的一種電廠工業廢水收集凈化一體化處理裝置，其特征在于，還包括濾渣存儲倉，其頂部開口；所述濾網調節電機一依次帶動所述鏈輪傳動機構、所述連接板件和所述濾網部件動作，使所述濾網部件動作翻轉出過濾殼體后，將所述過濾殼體內的大顆粒物和漂浮物倒入所述濾渣存儲倉內；當所述濾網部件從所述過濾殼體中脫離時，所述通槽和所述套接筒的相對側壁上的振動凸起開始碰撞，使所述濾網部件出現振動。
4.根據權利要求3的一種電廠工業廢水收集凈化一體化處理裝置，其特征在于，所述連接板件的兩端分別對應為套筒段和提拉段，并且所述套筒段和提拉段的連接處通過若干彈簧板連接，用于增加振動效果。
5.根據權利要求4的一種電廠工業廢水收集凈化一體化處理裝置，其特征在于，所述濾網部件包括：空腔濾網件，其邊緣設有邊框，邊框的上方設有擋板；所述空腔濾網件內部設有空腔，空腔底部和頂部壁面均為濾網面；兩片調節濾網件，相對設置于所述空腔濾網件的空腔內，且設有若干濾孔，濾孔的孔徑小于所述空腔濾網件的濾孔孔徑；所述調節濾網件的相對一端設置有坡狀的調節板，相對的兩個所述調節板在底部和頂部分別形成兩個調節區；所述調節濾網件與所述調節板的相反端通過彈簧件與所述空腔濾網件的內腔壁連接；所述空腔濾網件與所述調節區對應的位置開有對應的避讓開口。
6.根據權利要求5的一種電廠工業廢水收集凈化一體化處理裝置，其特征在于，所述孔徑調節機構包括：調節塊，設置于所述調節板下方的調節區；其上方和下方分別為與所述調節板適配的斜坡結構；絲杠桿件，垂直固定于所述調節塊的頂部；滑桿件，垂直固定于所述調節塊的頂部；所述連接板件延伸形成與所述空腔濾網件平行的延伸板；所述絲杠桿件貫穿所述延伸板，所述滑桿件貫穿所述延伸板并與之滑動連接；所述絲杠桿件的貫穿端旋接有絲杠螺母，所述絲杠螺母與所述延伸板轉動連接，并且外表面設置有輪齒；安裝座，連接于所述連接板件上；濾網調節電機二，連接于所述安裝座，所述濾網調節電機二的輸出軸連接有齒輪件，所述齒輪件與所述絲杠螺母外表面的輪齒嚙合。
7.根據權利要求6的一種電廠工業廢水收集凈化一體化處理裝置，其特征在于，所述一級沉降倉和二級沉降倉的結構相同，均包括：沉降倉體，其底部為漏斗狀，用于匯集沉淀物；攪拌機構一和攪拌機構二，其攪拌端分別從頂部穿入對應的所述沉降倉體內。
8.根據權利要求7的一種電廠工業廢水收集凈化一體化處理裝置，其特征在于，一級加藥機構用于向所述一級沉降倉內加入堿性藥劑，經攪拌機構一攪拌后與廢水內重金屬元素生成氫氧化物沉淀，并沉降于所述一級沉降倉的底部；所述二級加藥機構向所述二級沉降倉注入絮凝劑和助凝劑，經攪拌機構二攪拌后與廢水中部分重金屬沉淀和大顆粒雜質形成絮狀沉淀，沉降至所述二級沉降倉的底部；所述三級加藥機構向所述酸堿調節倉內加入酸性藥劑，調節PH值值中性。
9.根據權利要求8的一種電廠工業廢水收集凈化一體化處理裝置，其特征在于，所述復合過濾機構，包括：過濾殼體，連接于所述酸堿調節倉的出水口；復合濾網，連接于所述過濾殼體內，用于過濾固體雜質；反滲透濾網，連接于所述過濾殼體內，且處于所述復合濾網的下游位置，用于過濾可溶雜質。
10.根據權利要求1的一種電廠工業廢水收集凈化一體化處理裝置，其特征在于，所述初級過濾機構設有至少兩個，分別與廢水輸出管路對應；所述初級過濾機構的出水口分別連接所述蒸發濃縮機構的進水口。
發明內容
本發明旨在至少在一定程度上解決相關技術中的技術問題之一。

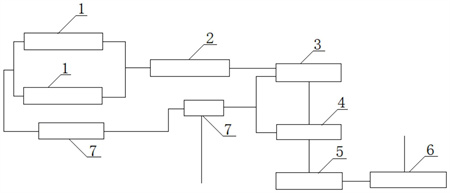

為此，本發明的實施例提出一種電廠工業廢水收集凈化一體化處理裝置，包括：初級過濾機構、蒸發濃縮機構、一級沉降倉、二級沉降倉、酸堿調節倉、復合過濾機構和壓濾機；其中，
所述初級過濾機構與廢水輸出管路對應，用于去除廢水中的大顆粒殘渣和表面漂浮物；所述蒸發濃縮機構用于將廢水進行濃縮；所述一級沉降倉的進水口連接所述蒸發濃縮機構的濃縮污水出口，并且內部設置有攪拌機構一；所述一級沉降倉還連接于一級加藥機構；二級沉降倉的進水口連接于所述一級沉降倉的出水口，并且內部設置有攪拌機構二；所述一級沉降倉還連接于二級加藥機構；酸堿調節倉連接于所述二級沉降倉，并且內部設置有攪拌機構三；所述一級沉降倉還連接于三級加藥機構；復合過濾機構的進水端連接于所述酸堿調節倉的出水口，用于最終過濾獲得回收水；壓濾機的進口端分別連接所述初級過濾機構、所述一級沉降倉和所述二級沉降倉的污物出口，其壓濾水出口端連接所述二級沉降倉。
在上述一種電廠工業廢水收集凈化一體化處理裝置的優選方案中，所述初級過濾機構包括：過濾殼體、線性位移機構一、移動臺面、導桿件、兩塊支撐板、濾網調節電機一、鏈輪傳動機構、連接板件、濾網部件、孔徑調節機構和輔助排污件；其中，
過濾殼體的頂部開口，并且在一側壁設置有安裝臺面；線性位移機構一連接于所述安裝臺面；其運動軌跡沿過濾殼體底部向頂部延伸；移動臺面連接于所述線性位移機構的動作端；所述移動臺面的一端開有通孔，所述通孔內設有摩擦襯套；導桿件的一端垂直于所述安裝臺面，另一端貫穿所述摩擦襯套，并與之滑動連接；兩塊支撐板相對設置與所述移動臺面的頂部，并且通過旋轉軸連接；所述旋轉軸的中部套設有限位卡套；濾網調節電機一設置于其中一塊所述支撐板的一側，其輸出軸與所述旋轉軸的穿出端對應；所述鏈輪傳動機構的主動輪和從動輪分別與所述濾網調節電機一的輸出軸和所述旋轉軸的對應端連接，形成傳動連接；連接板件的一端設置有與所述限位卡套適配的套接筒，并與之套接，另一端向所述過濾殼體的內部延伸，形成提拉端；濾網部件的邊框連接于所述過濾殼體的提拉端；并且所述濾網部件的過濾孔的孔徑能夠進行調節；孔徑調節機構連接于所述連接板件上，其動作端與所述濾網部件連接，用于調整所述濾網部件的孔徑；輔助排污件連接于所述移動臺面，且處于所述連接板件的套接筒的下方；所述輔助排污件頂部設有半圓形的通槽，套設于所述套接筒的外部，所述通槽的內壁和所述套接筒的相對側壁上均設有適配的振動凸起，用于使所述濾網部件在排出雜質時發生振動。
在上述一種電廠工業廢水收集凈化一體化處理裝置的優選方案中，還包括濾渣存儲倉，其頂部開口；所述濾網調節電機一依次帶動所述鏈輪傳動機構、所述連接板件和所述濾網部件動作，使所述濾網部件動作翻轉出過濾殼體后，將所述過濾殼體內的大顆粒物和漂浮物倒入所述濾渣存儲倉內；當所述濾網部件從所述過濾殼體中脫離時，所述通槽和所述套接筒的相對側壁上的振動凸起開始碰撞，使所述濾網部件出現振動。
在上述一種電廠工業廢水收集凈化一體化處理裝置的優選方案中，所述連接板件的兩端分別對應為套筒段和提拉段，并且所述套筒段和提拉段的連接處通過若干彈簧板連接，用于增加振動效果。
在上述一種電廠工業廢水收集凈化一體化處理裝置的優選方案中，所述濾網部件包括：
空腔濾網件，其邊緣設有邊框，邊框的上方設有擋板；所述空腔濾網件內部設有空腔，空腔底部和頂部壁面均為濾網面；
兩片調節濾網件，相對設置于所述空腔濾網件的空腔內，且設有若干濾孔，濾孔的孔徑小于所述空腔濾網件的濾孔孔徑；所述調節濾網件的相對一端設置有坡狀的調節板，相對的兩個所述調節板在底部和頂部分別形成兩個調節區；所述調節濾網件與所述調節板的相反端通過彈簧件與所述空腔濾網件的內腔壁連接；所述空腔濾網件與所述調節區對應的位置開有對應的避讓開口。
在上述一種電廠工業廢水收集凈化一體化處理裝置的優選方案中，所述孔徑調節機構包括：調節塊、絲杠桿件、滑桿件、絲杠螺母、安裝座和濾網調節電機二；其中，
調節塊設置于所述調節板下方的調節區；其上方和下方分別為與所述調節板適配的斜坡結構；絲杠桿件垂直固定于所述調節塊的頂部；滑桿件垂直固定于所述調節塊的頂部；所述連接板件延伸形成與所述空腔濾網件平行的延伸板；所述絲杠桿件貫穿所述延伸板，所述滑桿件貫穿所述延伸板并與之滑動連接；所述絲杠桿件的貫穿端旋接有絲杠螺母，所述絲杠螺母與所述延伸板轉動連接，并且外表面設置有輪齒；安裝座連接于所述連接板件上；濾網調節電機二連接于所述安裝座，所述濾網調節電機二的輸出軸連接有齒輪件，所述齒輪件與所述絲杠螺母外表面的輪齒嚙合。
在上述一種電廠工業廢水收集凈化一體化處理裝置的優選方案中，所述一級沉降倉和二級沉降倉的結構相同，均包括：沉降倉體，沉降倉體的底部為漏斗狀，用于匯集沉淀物；攪拌機構一和攪拌機構二，其攪拌端分別從頂部穿入對應的所述沉降倉體內。
在上述一種電廠工業廢水收集凈化一體化處理裝置的優選方案中，一級加藥機構用于向所述一級沉降倉內加入堿性藥劑，經攪拌機構一攪拌后與廢水內重金屬元素生成氫氧化物沉淀，并沉降于所述一級沉降倉的底部；所述二級加藥機構向所述二級沉降倉注入絮凝劑和助凝劑，經攪拌機構二攪拌后與廢水中部分重金屬沉淀和大顆粒雜質形成絮狀沉淀，沉降至所述二級沉降倉的底部；所述三級加藥機構向所述酸堿調節倉內加入酸性藥劑，調節PH值值中性。
在上述一種電廠工業廢水收集凈化一體化處理裝置的優選方案中，所述復合過濾機構，包括：過濾殼體、復合濾網和反滲透濾網；其中，
過濾殼體連接于所述酸堿調節倉的出水口；復合濾網連接于所述過濾殼體內，用于過濾固體雜質；反滲透濾網連接于所述過濾殼體內，且處于所述復合濾網的下游位置，用于過濾可溶雜質。
在上述一種電廠工業廢水收集凈化一體化處理裝置的優選方案中，所述初級過濾機構設有至少兩個，分別與廢水輸出管路對應；所述初級過濾機構的出水口分別連接所述蒸發濃縮機構的進水口。
與現有技術相比，本發明的有點在于：
通過初級過濾機構能夠?qū)U水表面的漂浮物打撈，防止其進入沉降等后續工序中，無法正常去除，導致處理水的效果不達標，并且能夠?qū)U水中的大顆粒雜質濾除，防止大顆粒雜質隨水流進入其他環節的過程中淤積在管道、倉體角落，影響廢水的正常清理，降低對管道內壁的刮擦破壞；
由于電廠廢水的雜質濃度低，但是水量大的特點，通過蒸發濃縮機構將廢水濃縮，能夠降低后續工藝的水處理量，便于控制和管理；
通過設置一級沉降倉和二級沉降倉，當廢水處于不同沉降倉時，分別加入不同的藥劑，促使廢水內的重金屬例子形成沉淀從而沉降排出，提升了廢水的凈化效果；并將沉降的雜質通過壓濾機擠壓出水，固體泥餅更便于運輸，提升廢水處理效率；
通過復合過濾機構對蒸發濃縮機構的蒸餾水和酸堿調節倉排出的處理水進行最終過濾，能夠進一步提升和保證最終的出水質量。
應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，而非限制本公開。根據下面參考附圖對示例性實施例的詳細說明，本公開的它特征及方面將更清楚。
（發明人：石函鷺;蔡峰;李彬芝;司磊;周亮;陳漢文;許大通）
