公布日：2023.11.24
申請日：2023.08.25
分類號：E03C1/00(2006.01)I;C02F3/12(2023.01)I;C02F1/00(2023.01)I;B01D29/00(2006.01)I;F24D17/00(2022.01)I;F24D17/02(2006.01)I;E03C1/04(2006.01)I;E03C1/
01(2006.01)I;E03C1/02(2006.01)I;E03C1/044(2006.01)I;E03C1/046(2006.01)I;C02F101/30(2006.01)N;C02F103/00(2006.01)N
摘要
本發明公開了一種公用浴室廢水回用裝置，涉及公用浴室廢熱回收技術領域，具體包括用水系統、水處理及回用水系統，以及，熱回收及熱水制備系統；其中，所述用水系統包括：浴室內的淋浴器、洗手盆以及水嘴熱水使用器具；所述水處理及回用水系統包括：格柵槽、MBR反應池、產水泵以及回用水池；所述熱回收及熱水制備系統包括：一級預熱器、提升泵、水源熱泵以及熱水箱。本發明針對洗浴廢水毛發多、污染物濃度低、水量大且集中排放的特點，有針對性的選取內進水孔板式格柵除污機和以陶瓷氧化鋁平板膜為主體的MBR高效廢水處理工藝，既能滿足熱回收設備的水質需求，還可以滿足回用水水質要求，可以最大限度的降低水處理過程中的熱量損失。
權利要求書

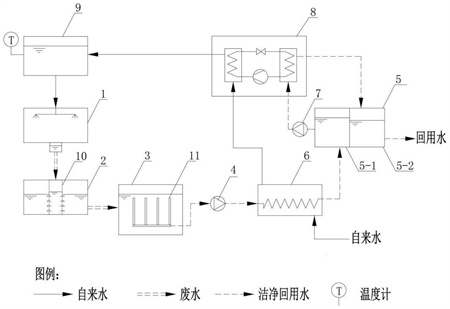

1.一種公用浴室廢水回用裝置，其特征在于，包括：用水系統(1)、水處理及回用水系統，以及，熱回收及熱水制備系統；其中，所述用水系統(1)包括：浴室內的淋浴器、洗手盆以及水嘴熱水使用器具；所述水處理及回用水系統包括：格柵槽(2)、MBR反應池(3)、產水泵(4)以及回用水池(5)；所述熱回收及熱水制備系統包括：一級預熱器(6)、提升泵(7)、水源熱泵(8)以及熱水箱(9)；所述格柵槽(2)用于收集用水系統(1)所產生的污染廢水，并與MBR反應池(3)相連接；所述產水泵(4)與MBR反應池(3)出水口相連，其出水為回用需求的潔凈回用水。
2.根據權利要求1所述的公用浴室廢水回用裝置，其特征在于：所述回用水池(5)為承接潔凈回用水的單元，其具體可分為高溫側(51)和低溫側(52)；所述高溫側(51)與一級預熱器(6)的潔凈回用水管道連通，所述低溫側(52)通過潔凈回用水管道與水源熱泵(8)連通。
3.根據權利要求1所述的公用浴室廢水回用裝置，其特征在于：所述格柵槽(2)的內部設置有格柵除污機(10)，以用于攔截洗浴廢水中的毛發及其他懸浮物。
4.根據權利要求1所述的公用浴室廢水回用裝置，其特征在于：所述MBR反應池(3)的內部設置有平板膜(11)，且所述平板膜(11)的材質為陶瓷氧化鋁。
5.根據權利要求1所述的公用浴室廢水回用裝置，其特征在于：所述一級預熱器(6)和水源熱泵(8)均設置有兩套水系連接系統，兩套所述水系連接系統分別為潔凈回用水系統和自來水系統。
6.一種采用權利要求1-5任意一項所述公用浴室廢水回用裝置進行熱回收處理的方法，其特征在于：具體包括以下步驟：S1：熱水箱(9)內部裝有滿足洗浴要求的高溫?zé)崴⿷?yīng)給公共浴室的熱水利用系統，使用后的高溫污染廢水，排放到格柵槽(2)；S2：格柵槽(2)內部的格柵除污機(10)會攔截洗浴廢水中的毛發；而后廢水進入到MBR反應池(3)中，在有氧氣的條件下，化學需氧量由原來的100mg/L左右降低至20mg/L以下；在產水泵(4)的抽吸作用下，同時在陶瓷氧化鋁平板膜(11)的過濾作用下，廢水中的懸浮污染物得到截留，得到滿足回用需求的高溫潔凈回用水；S3：高溫潔凈回用水進入一級預熱器(6)，換熱后溫度降低，進入回用水池(5)的高溫側(51)；同時低溫自來水也進入一級預熱器(6)，與高溫潔凈回用水在一級預熱器(6)完成直接換熱后，溫度升高，進入水源熱泵(8)；S4：回用水池(5)的高溫側(51)的潔凈回用水在提升泵(7)的提升作用下，進入水源熱泵(8)，與一級預熱器(6)排出的高溫自來水繼續進行間接換熱；S5：經過水源熱泵(8)的潔凈回用水溫度繼續降低，進入回用水池(5)的低溫側(52)，水中污染物指標沒有發生改變，可回用于綠化、沖廁等用途。S6：經過水源熱泵(8)的高溫自來水溫度繼續進行升高，滿足用水水溫要求后，排入熱水箱(9)進行暫存并供應給公用浴室內的熱水利用系統。
發明內容
本發明目的在于提供一種公用浴室廢水回用裝置及熱回收處理方法，以解決上述背景技術中提出的問題。
為實現上述發明目的，本發明采用如下技術方案：
一：
一種公用浴室廢水回用裝置，包括：用水系統、水處理及回用水系統，以及，熱回收及熱水制備系統；其中，
所述用水系統包括：浴室內的淋浴器、洗手盆以及水嘴熱水使用器具；
所述水處理及回用水系統包括：格柵槽、MBR反應池、產水泵以及回用水池；
所述熱回收及熱水制備系統包括：一級預熱器、提升泵、水源熱泵以及熱水箱；
所述格柵槽用于收集用水系統所產生的污染廢水，并與MBR反應池相連接；
所述產水泵與MBR反應池出水口相連，其出水為回用需求的潔凈回用水。
優選的，所述回用水池為承接潔凈回用水的單元，其具體可分為高溫側和低溫側；所述高溫側與一級預熱器的潔凈回用水管道連通，所述低溫側通過潔凈回用水管道與水源熱泵連通。
優選的，所述格柵槽的內部設置有格柵除污機，以用于攔截洗浴廢水中的毛發及其他懸浮物。
優選的，所述MBR反應池的內部設置有平板膜，且所述平板膜的材質為陶瓷氧化鋁。
優選的，所述一級預熱器和水源熱泵均設置有兩套水系連接系統，兩套所述水系連接系統分別為潔凈回用水系統和自來水系統。
二：
一種采用上述公用浴室廢水回用裝置進行熱回收處理的方法，具體包括以下步驟：
S1：熱水箱內部裝有滿足洗浴要求的高溫?zé)崴⿷?yīng)給公共浴室的熱水利用系統，使用后的高溫污染廢水，排放到格柵槽；
S2：格柵槽內部的格柵除污機會攔截洗浴廢水中的毛發；而后廢水進入到MBR反應池中，在有氧氣的條件下，化學需氧量由原來的100mg/L左右降低至20mg/L以下；在產水泵的抽吸作用下，同時在陶瓷氧化鋁平板膜的過濾作用下，廢水中的懸浮污染物得到截留，得到滿足回用需求的高溫潔凈回用水；
S3：高溫潔凈回用水進入一級預熱器，換熱后溫度降低，進入回用水池的高溫側；同時低溫自來水也進入一級預熱器，與高溫潔凈回用水在一級預熱器完成直接換熱后，溫度升高，進入水源熱泵；
S4：回用水池的高溫側的潔凈回用水在提升泵的提升作用下，進入水源熱泵，與一級預熱器排出的高溫自來水繼續進行間接換熱；
S5：經過水源熱泵的潔凈回用水溫度繼續降低，進入回用水池的低溫側，水中污染物指標沒有發生改變，可回用于綠化、沖廁等用途。
S6：經過水源熱泵的高溫自來水溫度繼續進行升高，滿足用水水溫要求后，排入熱水箱進行暫存并供應給公用浴室內的熱水利用系統。
此外，本發明同時也公開公用浴室廢水回用裝置及熱回收處理方法在處理公共浴室廢水余熱回收方面的應用；所述的廢水余熱回收指的是減污降碳、減少優質廢水的直排而在處理后回用、減少完全靠電能或者化石能源進行洗浴水加熱而導致的二氧化碳大量排放量。實驗結果顯示：與使用電能進行洗浴水加熱相比較，采用該方法后，二氧化碳減排比例可達70％以上；與使用天然氣進行洗浴水加熱相比較，采用該方法后，二氧化碳減排比例可達90％以上。
與現有技術相比，以上一個或多個技術方案存在以下有益效果：
1、本發明針對洗浴廢水毛發多、污染物濃度低、水量大且集中排放的特點，有針對性的選取內進水孔板式格柵除污機和以陶瓷氧化鋁平板膜為主體的MBR高效廢水處理工藝，既能滿足熱回收設備的水質需求，還可以滿足回用水水質要求，同時可以最大限度的降低水處理過程中的熱量損失；
2、本發明采用完全不耗能的一級預熱器對低溫自來水進行第一步熱量回收，減少了后續水源熱泵的熱負荷，降低了熱泵內部壓縮機的調速和節流閥的調控范圍，降低了熱泵的控制難度；
3、本發明利用水源熱泵對廢水中的熱量進行回收，消耗了少量的電能，制取了大量的中高溫?zé)崴�，減少了高溫洗浴廢水排放導致的熱量浪費。
4、本發明針對公共浴室廢水污染物濃度低，水溫高，水量大且集中排放的特點，而開發的一種可以用于廢水回用及熱回收的處理方法，不但可以減少廢水熱量白白浪費，而且可以實現廢水資源回收利用，實現公共浴室減污降碳高效運行。
（發明人：張潤斌;平學惠;孟建麗;岳鵬;董雯娟）
