公布日：2023.11.24
申請日：2023.09.06
分類號：B01D21/06(2006.01)I;B01D21/00(2006.01)I;B01D21/24(2006.01)I
摘要
本發明公開一種節能型含煤廢水處理裝置及其處理方法，涉及廢水處理領域。該節能型含煤廢水處理裝置及其處理方法，包括廢水處理箱、驅動電機和第一刮板，所述驅動電機設置在廢水處理箱底部。該節能型含煤廢水處理裝置及其處理方法，通過第二刮板推動靜沉廢水處理箱內腔底部的含煤廢水雜質在外移動，并通過處理口移動至廢水處理箱外，方便操作，便于快速清理廢水處理箱內腔底部雜質，有利于提高其清理效率，且通過設置固定塊安裝口，通過將卡塊移出安裝口，便于將支撐塊從固定塊上拆卸下來，方便對支撐塊上的清理組件進行清洗和修繕，便于提高其實用性。
權利要求書
1.一種節能型含煤廢水處理裝置，包括：廢水處理箱（1）、驅動電機（2）和第一刮板（307），所述驅動電機（2）設置在廢水處理箱（1）底部，且驅動電機（2）輸出端固定設置有旋轉軸（201），所述旋轉軸（201）外壁設置有支撐塊（3），所述第一刮板（307）固定設置在支撐塊（3）底部，第一刮板（307）用于對廢水處理箱（1）內腔底部沉淀的煤廢水雜質進行刮除，其特征在于：所述支撐塊（3）外壁設置有清理組件，該清理組件用于對第一刮板（307）邊緣殘留的煤廢水雜質進行清理，所述清理組件包括處理口（101）、滑動塊（4）和第二刮板（401），所述處理口（101）貫穿開設在廢水處理箱（1）內壁上，所述支撐塊（3）外壁固定安裝有連接板（309），所述滑動塊（4）外壁開設有滑槽（402），且連接板（309）活動卡接在滑槽（402）內，所述第二刮板（401）固定設置在滑動塊（4）底部。
2.根據權利要求1所述的一種節能型含煤廢水處理裝置，其特征在于：所述連接板（309）頂部開設有限位口（310），所述滑動塊（4）頂部活動插接有限位桿（404），且限位桿（404）底部插接在限位口（310）內，所述限位桿（404）頂部固定設置有調節桿（403），且調節桿（403）位于支撐塊（3）上方。
3.根據權利要求2所述的一種節能型含煤廢水處理裝置，其特征在于：所述滑動塊（4）內腔內壁開設有調節槽（405），所述調節槽（405）內腔頂部固定設置有第二彈簧條（406），且第二彈簧條（406）底部固定設置有圓板（407），所述圓板（407）固定安裝在限位桿（404）外壁上，且第二刮板（401）一側與第一刮板（307）一側相貼合。
4.根據權利要求3所述的一種節能型含煤廢水處理裝置，其特征在于：所述支撐塊（3）一側固定設置有連接塊（301），所述連接塊（301）底部固定設置有插桿（302），且旋轉軸（201）外壁固定設置有固定塊（202），所述固定塊（202）頂部開設有插槽（203），且插桿（302）底部插接在插槽（203）內。
5.根據權利要求4所述的一種節能型含煤廢水處理裝置，其特征在于：所述支撐塊（3）外壁開設有連接槽（303），所述連接槽（303）內壁活動插接有卡塊（304），所述固定塊（202）頂部固定設置有限位塊（204），且限位塊（204）外壁貫穿開設有安裝口（205），且卡塊（304）卡接在對應的安裝口（205）內。
6.根據權利要求5所述的一種節能型含煤廢水處理裝置，其特征在于：所述連接槽（303）內腔內壁活動卡接有推塊（306），且推塊（306）固定安裝在卡塊（304）外壁上。
7.根據權利要求6所述的一種節能型含煤廢水處理裝置及其處理方法，其特征在于：所述連接槽（303）內腔內壁固定設置有第一彈簧條（305），且第一彈簧條（305）另一端固定安裝在卡塊（304）外壁上，且支撐塊（3）插接在廢水處理箱（1）內腔中，所述支撐塊（3）底部固定設置有清理海綿（308）。
8.根據權利要求7所述的一種節能型含煤廢水處理裝置，其特征在于：所述廢水處理箱（1）外壁通過鉸鏈轉動連接有密封門（5），所述密封門（5）一側固定設置有密封墊（501），且密封墊（501）覆蓋在處理口（101）前，所述廢水處理箱（1）外壁固定設置有定位塊（502），所述定位塊（502）上轉動設置有卡桿（503），且卡桿（503）卡接在密封門（5）上。

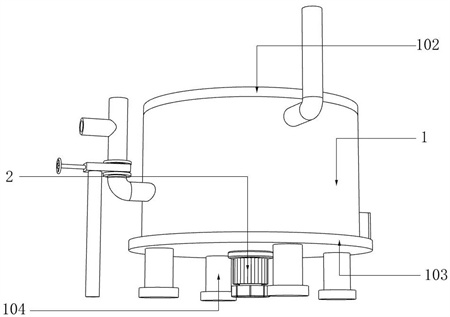

9.根據權利要求8所述的一種節能型含煤廢水處理裝置，其特征在于：所述廢水處理箱（1）底部固定設置有底板（103），且底板（103）底部固定設置有支撐柱（104），所述廢水處理箱（1）頂部覆蓋有擋板（102）。
10.根據權利要求1-9任一項所述的一種節能型含煤廢水處理裝置的處理方法，其特征在于：包括以下的步驟：S1：通過將含煤廢水注入廢水處理箱（1）內進行靜沉處理將清液流出后，通過啟動驅動電機（2），使驅動電機（2）帶動旋轉軸（201）轉動，使得轉動的旋轉軸（201）帶動固定塊（202）轉動，使得帶動安裝至固定塊（202）上的連接塊（301）轉動，通過轉動的連接塊（301）帶動支撐塊（3）轉動，使得帶動第一刮板（307）轉動，便于將廢水處理箱（1）內腔底部靜沉出的雜質刮至第一刮板（307）一側，通過打開密封門（5），使處理口（101）呈打開裝置，使用者通過向上拉動調節桿（403），使得帶動限位桿（404）向上移動，使限位桿（404）脫離限位口（310），此時并通過向外推動調節桿（403），使帶動滑動塊（4）向外移動，使第二刮板（401）推動靜沉廢水處理箱（1）內腔底部的含煤廢水雜質在外移動，并通過處理口（101）移動至廢水處理箱（1）外，便于快速清理廢水處理箱（1）內腔底部雜質，有利于提高其清理效率；S2：通過向內按壓卡塊（304），使卡塊（304）向連接槽（303）內收縮，使卡塊（304）脫離安裝口（205），此時，通過向上拉動連接塊（301），使連接塊（301）帶動插桿（302）向上移動，使插桿（302）脫離插槽（203），使連接塊（301）與固定塊（202）分離，便于將支撐塊（3）從固定塊（202）上拆卸下來，方便對支撐塊（3）上的清理組件進行清洗和修繕，便于提高其實用性，且通過向內按壓卡塊（304），使卡塊（304）小于兩組限位塊（204）之間的距離，使連接塊（301）插入兩組限位塊（204）之間，當卡塊（304）與安裝口（205）對齊時，通過第一彈簧條（305）的推動力向外推動卡塊（304），使卡塊（304）卡入安裝口（205）內，便于將連接塊（301）重新安裝至固定塊（202）上，操作簡單快捷，方便使用；S3：使用者通過翻轉密封門（5），使密封門（5）覆蓋在處理口（101）前，通過翻轉卡桿（503），使卡桿（503）卡在密封門（5）上，便于將密封門（5）固定在處理口（101）前，使密封門（5）將處理口（101）進行封閉，避免在靜沉過程中廢水流出。
發明內容
（一）解決的技術問題針對現有技術的不足，本發明提供了一種節能型含煤廢水處理裝置及其處理方法，解決了上述背景技術中提出現有節能型含煤廢水處理裝置中的刮板在使用時只能夠將雜質刮至刮板的一側處，難以直接將其清理，清理效率較差和現有的刮板在長時間使用后，雜質容易附著在刮板上，需要對其清理，而現有的刮板通常通過螺桿等結構限定在沉淀池內，需要花費較多工具和大量時間對其進行拆卸，不方便使用的問題
（二）技術方案為實現以上目的，本發明通過以下技術方案予以實現：一種節能型含煤廢水處理裝置及其處理方法，包括：廢水處理箱、驅動電機和第一刮板，所述驅動電機設置在廢水處理箱底部，且驅動電機輸出端固定設置有旋轉軸，所述旋轉軸外壁設置有支撐塊，所述第一刮板固定設置在支撐塊底部，第一刮板用于對廢水處理箱內腔底部沉淀的煤廢水雜質進行刮除；所述支撐塊外壁設置有清理組件，該清理組件用于對第一刮板邊緣殘留的煤廢水雜質進行清理，所述清理組件包括處理口、滑動塊和第二刮板，所述處理口貫穿開設在廢水處理箱內壁上，所述支撐塊外壁固定安裝有連接板，所述滑動塊外壁開設有滑槽，且連接板活動卡接在滑槽內，所述第二刮板固定設置在滑動塊底部。
優選的，所述連接板頂部開設有限位口，所述滑動塊頂部活動插接有限位桿，且限位桿底部插接在限位口內，所述限位桿頂部固定設置有調節桿，且調節桿位于支撐塊上方。
優選的，所述滑動塊內腔內壁開設有調節槽，所述調節槽內腔頂部固定設置有第二彈簧條，且第二彈簧條底部固定設置有圓板，所述圓板固定安裝在限位桿外壁上，且第二刮板一側與第一刮板一側相貼合。
優選的，所述支撐塊一側固定設置有連接塊，所述連接塊底部固定設置有插桿，且旋轉軸外壁固定設置有固定塊，所述固定塊頂部開設有插槽，且插桿底部插接在插槽內。
優選的，所述支撐塊外壁開設有連接槽，所述連接槽內壁活動插接有卡塊，所述固定塊頂部固定設置有限位塊，且限位塊外壁貫穿開設有安裝口，且卡塊卡接在對應的安裝口內。
優選的，所述連接槽內腔內壁活動卡接有推塊，且推塊固定安裝在卡塊外壁上。
優選的，所述連接槽內腔內壁固定設置有第一彈簧條，且第一彈簧條另一端固定安裝在卡塊外壁上，且支撐塊插接在廢水處理箱內腔中，所述支撐塊底部固定設置有清理海綿。
優選的，所述廢水處理箱外壁通過鉸鏈轉動連接有密封門，所述密封門一側固定設置有密封墊，且密封墊覆蓋在處理口前，所述廢水處理箱外壁固定設置有定位塊，所述定位塊上轉動設置有卡桿，且卡桿卡接在密封門上。
優選的，所述廢水處理箱底部固定設置有底板，且底板底部固定設置有支撐柱，所述廢水處理箱頂部覆蓋有擋板。
本發明公開了一種節能型含煤廢水處理裝置及其處理方法，其具備的有益效果如下：1、該節能型含煤廢水處理裝置及其處理方法，通過設置廢水處理箱、處理口、支撐塊、第一刮板、滑動塊和第二刮板的連接關系，第一刮板旋轉將廢水處理箱內腔底部的雜質刮除至一側后，通過拉動滑動塊，使第二刮板推動靜沉廢水處理箱內腔底部的含煤廢水雜質在外移動，并通過處理口移動至廢水處理箱外，方便操作，便于快速清理廢水處理箱內腔底部雜質，有利于提高其清理效率，且通過設置固定塊安裝口，通過卡塊卡入安裝口內，便于將支撐塊安裝固定至固定塊上，使驅動電機啟動時帶動第一刮板轉動，便于對廢水處理箱內腔底部的雜質進行清理收集，且通過將卡塊移出安裝口，便于將支撐塊從固定塊上拆卸下來，方便對支撐塊上的清理組件進行清洗和修繕，便于提高其實用性。
2、該節能型含煤廢水處理裝置及其處理方法，通過設置連接板、滑動塊和限位桿的連接關系，通過限位桿底部穿過限位口并向下延伸，使得將滑動塊限制在限位口處，有利于防止第一刮板在旋轉刮除作用時滑動塊和第二刮板、密封門、密封墊、定位塊、卡桿和處理口的連接關系，通過卡桿卡在密封門上，將密封門固定在處理口前，使密封門將處理口進行封閉，避免在靜沉過程中廢水流出，且通過打開密封門，使處理口打開，使第二刮板推動雜質通過處理口向廢水處理箱外清理，方便收集并且處理。
（發明人：徐雪婧;王欣）
