公布日：2024.06.07
申請日：2024.04.08
分類號：B01D24/02(2006.01)I;B01D24/46(2006.01)I;B01D24/40(2006.01)I
摘要
本發明涉及無動力生活污水處理裝置，屬于生活污水處理技術領域，包括第一水管，所述第一水管的左右兩側均固定有第二水管，所述第一水管的背面固定有箱體，所述第一水管和箱體的下表面貼合有兩個安裝盒，所述第二水管的背面固定有殼體，所述安裝盒的內部填充有多個濾石。該無動力生活污水處理裝置，當?shù)谝凰苤械乃^(guò)多時，通過浮力帶動第一浮板向上移動，第一浮板會通過鉸接桿推動鉸接板旋轉，通過鉸接板和第一限位桿配合，對第二彈簧擠壓，方便污水進入到第二水管中，當污水?dāng)?shù)量減少后，鉸接板復位，并通過鉸接桿推動第一浮板移動，防止污水進入到第二水管中，方便污水多時，對污水分流，當污水少時，防止污水進入到第二水管中。
權利要求書

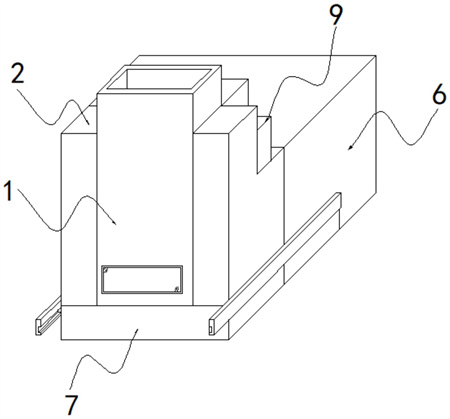

1.無動力生活污水處理裝置，包括第一水管(1)，其特征在于：所述第一水管(1)的左右兩側均固定有第二水管(2)，所述第一水管(1)的背面固定有箱體(6)，所述第一水管(1)和箱體(6)的下表面貼合有兩個安裝盒(7)，所述第二水管(2)的背面固定有殼體(9)，所述安裝盒(7)的內部填充有多個濾石(8)，所述第一水管(1)的內部設有對污水分流的分流機構(4)，所述第二水管(2)的內部設有更換安裝盒(7)的更換機構(5)；所述分流機構(4)包括開設于第一水管(1)左右兩側的滑槽(403)，所述滑槽(403)的內部滑動連接有滑塊(401)，兩個所述滑塊(401)之間固定有第一浮板(402)，所述第一浮板(402)的上表面鉸接有兩個鉸接桿(404)，所述分流機構(4)還包括開設于第一水管(1)左右兩側的通孔(410)，所述通孔(410)內腔的上表面固定有鉸接座(409)，所述鉸接座(409)的外表面鉸接有鉸接板(405)，兩個所述鉸接板(405)相背的一側均固定有第一限位桿(406)，所述第一限位桿(406)的外表面套接有第二彈簧(408)，所述分流機構(4)還包括固定于第二水管(2)內腔上表面的第二限位桿(407)。
2.根據權利要求1所述的無動力生活污水處理裝置，其特征在于：所述第二水管(2)的下表面開設有第一凹槽(3)，所述第一凹槽(3)內腔的上表面固定有第一伸縮桿(10)，所述第一伸縮桿(10)的外表面套接有第一彈簧(11)，所述第一伸縮桿(10)的下表面固定有卡球(12)，所述安裝盒(7)的上表面開設有球槽(13)。
3.根據權利要求2所述的無動力生活污水處理裝置，其特征在于：所述第一彈簧(11)的上表面固定于第一凹槽(3)內腔的上表面，所述第一彈簧(11)的下表面固定于卡球(12)的上表面，所述卡球(12)卡接于球槽(13)的內部。
4.根據權利要求1所述的無動力生活污水處理裝置，其特征在于：所述第一限位桿(406)和第二限位桿(407)均呈T形，所述第二彈簧(408)套接與第二限位桿(407)的外表面。
5.根據權利要求1所述的無動力生活污水處理裝置，其特征在于：所述滑槽(403)和滑塊(401)均呈T形，兩個所述鉸接桿(404)相背的一側分別鉸接于兩個鉸接板(405)相對的一側。
6.根據權利要求1所述的無動力生活污水處理裝置，其特征在于：所述更換機構(5)包括更換組件和限位組件，所述更換組件包括通過軸承座轉動連接于兩個第二水管(2)內腔相背一側的轉桿(501)，所述轉桿(501)的外表面固定有棘輪(502)、水車(503)和第一滑輪(504)，所述第一滑輪(504)的外表面滑動連接有拉繩(505)，所述更換組件還包括通過軸承座轉動連接于箱體(6)內腔前后兩側之間的兩個第二滑輪(510)和固定于箱體(6)內腔前后兩側之間的限位塊(512)，所述拉繩(505)正面的下端固定有滑桿(511)，所述滑桿(511)的正面固定有推板(514)，所述滑桿(511)的外表面套接有第三彈簧(513)。
7.根據權利要求6所述的無動力生活污水處理裝置，其特征在于：所述限位組件包括滑動連接于殼體(9)內部的第二浮板(506)和固定于殼體(9)內腔上表面的第二通電塊(509)，所述第二浮板(506)的上表面固定有連接桿(507)，所述連接桿(507)的上表面固定有第一通電塊(508)，所述限位組件還包括固定于兩個第二水管(2)內腔相背一側的倉體(515)，所述倉體(515)內腔的上表面固定有第二伸縮桿(516)，所述第二伸縮桿(516)的外表面套接有第四彈簧(517)，所述第二伸縮桿(516)的下表面固定有卡塊(518)，兩個卡塊(518)相背的一側均固定有第二磁鐵(520)，兩個所述倉體(515)內腔相背的一側均固定有第一磁鐵(519)。8.根據權利要求6所述的無動力生活污水處理裝置，其特征在于：所述限位塊(512)的正面開設有圓孔和兩個橫孔，所述滑桿(511)滑動連接于圓孔的內部，所述推板(514)的背面固定有兩個橫桿，所述橫桿滑動連接于橫孔的內部。
9.根據權利要求6所述的無動力生活污水處理裝置，其特征在于：所述第三彈簧(513)的正面固定于推板(514)的背面，所述第三彈簧(513)的背面固定于限位塊(512)的正面。
10.根據權利要求7所述的無動力生活污水處理裝置，其特征在于：所述第四彈簧(517)的下表面固定于卡塊(518)的上表面，所述第四彈簧(517)的上表面固定于倉體(515)內腔的上表面，所述卡塊(518)呈梯形，所述卡塊(518)與棘輪(502)相抵接。
發明內容
針對現有技術的不足，本發明提供了無動力生活污水處理裝置，具備方便分流等優點，解決了現有的無動力生活污水處理裝置分流不便的問題。
為實現上述目的，本發明提供如下技術方案：無動力生活污水處理裝置，包括第一水管，所述第一水管的左右兩側均固定有第二水管，所述第一水管的背面固定有箱體，所述第一水管和箱體的下表面貼合有兩個安裝盒，所述第二水管的背面固定有殼體，所述安裝盒的內部填充有多個濾石，所述第一水管的內部設有對污水分流的分流機構，所述第二水管的內部設有更換安裝盒的更換機構；
所述分流機構包括開設于第一水管左右兩側的滑槽，所述滑槽的內部滑動連接有滑塊，兩個所述滑塊之間固定有第一浮板，所述第一浮板的上表面鉸接有兩個鉸接桿，所述分流機構還包括開設于第一水管左右兩側的通孔，所述通孔內腔的上表面固定有鉸接座，所述鉸接座的外表面鉸接有鉸接板，兩個所述鉸接板相背的一側均固定有第一限位桿，所述第一限位桿的外表面套接有第二彈簧，所述分流機構還包括固定于第二水管內腔上表面的第二限位桿。
進一步，所述第二水管的下表面開設有第一凹槽，所述第一凹槽內腔的上表面固定有第一伸縮桿，所述第一伸縮桿的外表面套接有第一彈簧，所述第一伸縮桿的下表面固定有卡球，所述安裝盒的上表面開設有球槽。
進一步，所述第一彈簧的上表面固定于第一凹槽內腔的上表面，所述第一彈簧的下表面固定于卡球的上表面，所述卡球卡接于球槽的內部。
進一步，所述第一限位桿和第二限位桿均呈T形，所述第二彈簧套接與第二限位桿的外表面。
進一步，所述滑槽和滑塊均呈T形，兩個所述鉸接桿相背的一側分別鉸接于兩個鉸接板相對的一側。
進一步，所述更換機構包括更換組件和限位組件，所述更換組件包括通過軸承座轉動連接于兩個第二水管內腔相背一側的轉桿，所述轉桿的外表面固定有棘輪、水車和第一滑輪，所述第一滑輪的外表面滑動連接有拉繩，所述更換組件還包括通過軸承座轉動連接于箱體內腔前后兩側之間的兩個第二滑輪和固定于箱體內腔前后兩側之間的限位塊，所述拉繩正面的下端固定有滑桿，所述滑桿的正面固定有推板，所述滑桿的外表面套接有第三彈簧。
進一步，所述限位組件包括滑動連接于殼體內部的第二浮板和固定于殼體內腔上表面的第二通電塊，所述第二浮板的上表面固定有連接桿，所述連接桿的上表面固定有第一通電塊，所述限位組件還包括固定于兩個第二水管內腔相背一側的倉體，所述倉體內腔的上表面固定有第二伸縮桿，所述第二伸縮桿的外表面套接有第四彈簧，所述第二伸縮桿的下表面固定有卡塊，兩個卡塊相背的一側均固定有第二磁鐵，兩個所述倉體內腔相背的一側均固定有第一磁鐵。
進一步，所述限位塊的正面開設有圓孔和兩個橫孔，所述滑桿滑動連接于圓孔的內部，所述推板的背面固定有兩個橫桿，所述橫桿滑動連接于橫孔的內部。
進一步，所述第三彈簧的正面固定于推板的背面，所述第三彈簧的背面固定于限位塊的正面。
進一步，所述第四彈簧的下表面固定于卡塊的上表面，所述第四彈簧的上表面固定于倉體內腔的上表面，所述卡塊呈梯形，所述卡塊與棘輪相抵接。
與現有技術相比，本申請的技術方案具備以下有益效果：
1、該無動力生活污水處理裝置，通過分流機構，當?shù)谝凰苤械乃^(guò)多時，通過浮力帶動第一浮板向上移動，第一浮板會通過鉸接桿推動鉸接板旋轉，通過鉸接板和第一限位桿配合，對第二彈簧擠壓，方便污水進入到第二水管中，當污水?dāng)?shù)量減少后，鉸接板復位，并通過鉸接桿推動第一浮板移動，防止污水進入到第二水管中，方便污水多時，對污水分流，當污水少時，防止污水進入到第二水管中。
2、該無動力生活污水處理裝置，通過更換機構，當污水進去到第二水管中后，推動水車、轉桿、棘輪和第一滑輪旋轉，通過第一滑輪旋轉，帶動拉繩移動，帶動滑桿和推板移動并擠壓第三彈簧，當?shù)诙苤械奈鬯^(guò)多時，帶動第二浮板向上移動，第二浮板通過連接桿帶動第一通電塊一起移動，使第一通電塊與第二通電塊連接，第二通電塊放電，使第一磁鐵具有磁力，帶動第二磁鐵和卡塊一起移動并擠壓第四彈簧，解除了對棘輪的限位，第三彈簧復位，通過推板推動后端安裝盒和前端安裝盒，方便更換濾石，提高過濾效果。
（發明人：鄢志君;元文濤）
