公布日：2024.06.04

申請日：2024.01.30

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/30(2023.01)N;C02F7/00(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N

摘要

本發明公開了一種高效脫氮除磷的污水處理工藝，其使用了一種污水處理裝置，該污水處理裝置包括主體單元、刮沫單元和注氣單元，包括：主體單元，包括反應池；刮沫單元，包括安裝架，述安裝架上轉動穿插有立管，所述立管上滑動套接有多個刮板，所述反應池上對稱設有集污組件；注氣單元，包括多個圓管，所述圓管底部開設有多個第一出氣孔，所述圓管內設有震動組件，所述立管上設有用于驅動震動組件的活動組件，所述圓管與集污組件之間設有傳動組件。本發明通過立管轉動時，帶動刮板轉動，將浮沫推移至螺旋導板上并順著螺旋導板向上移動，通過矩形開口進入集污盒內，同時將浮沫向外運輸，并通過導污管導出，操作簡單方便。

權利要求書

1.一種高效脫氮除磷的污水處理工藝，其使用了一種污水處理裝置，該污水處理裝置包括主體單元(100)、刮沫單元(200)和注氣單元(300)，其特征在于：采用上述污水處理裝置時的具體工藝如下：S1、將污水排入至濾池(101a)內，并通過濾筐進行過濾；S2、啟動泵機(104a)，將濾池(101a)內的污水抽離至好氧池(101b)內；S3、啟動電機(204a)，帶動轉軸(204b)轉動，使得第一錐齒輪(204c)轉動，帶動第二錐齒輪(204d)轉動，使得立管(202)轉動，并通過連接管(203)向立管(202)輸送氣體；S4、氣體通過立管(202)進入圓形套管(304a)內，通過第二出氣孔(304b)與第一出氣孔(303)向外排出，同時立管(202)轉動時，可帶動滑動桿(305c)轉動，當滑動桿(305c)與凸塊(305b)接觸時，擠壓滑動桿(305c)向外運動，隨后通過彈簧(304c)的作用進行復位，形成往復震動，使得圓形套管(304a)在圓管(301)內進行移動，對氣泡進行切割，同時錐釘(305f)可對氣泡再次進行破碎，使得氧氣更好的進行溶解，提升溶解氧含量；S5、立管(202)轉動時，帶動刮板(206)轉動，當刮板(206)與螺旋導板(208c)接觸時，可順著螺旋導板(208c)逐漸抬升且在推板(207c)的作用下將浮沫推移至螺旋導板(208c)上并順著螺旋導板(208c)向上移動，通過矩形開口(208b)進入集污盒(208a)內；S6、圓管(301)轉動時，可帶動環形錐齒輪(307b)轉動，使得第三錐齒輪(307c)轉動，帶動圓桿(307a)轉動，使得主動傳動輪(307d)轉動，通過傳動帶(307f)帶動從動傳動輪(307e)轉動，使得轉動桿(208d)轉動，帶動螺旋葉片(208e)轉動，將浮沫向外運輸，并通過導污管(208f)導出；S7、反應完成后將污水通過泵機(104a)依次向厭氧池和沉淀池(101c)內輸送，依次進行反應；主體單元(100)，包括反應池(101)，所述反應池(101)內分別固定連接有蓋板(103)和多個隔板(102)，所述反應池(101)由右往左依次被分割成濾池(101a)、好氧池(101b)、厭氧池和沉淀池(101c)，所述反應池(101)上設有多個泵水組件(104)；刮沫單元(200)，包括安裝架(201)，所述安裝架(201)固定連接在反應池(101)上，所述安裝架(201)上轉動穿插有立管(202)，所述立管(202)底端封閉，所述立管(202)上轉動連接有連接管(203)，所述安裝架(201)上設有用于帶動立管(202)轉動的驅動組件(204)，所述立管(202)上滑動套接有多個刮板(206)，所述刮板(206)上設有推移組件(207)，所述反應池(101)上對稱設有集污組件(208)；注氣單元(300)，包括多個圓管(301)，所述圓管(301)固定連接在立管(202)上，所述圓管(301)遠離立管(202)一端封閉，所述圓管(301)上設有單向氣閥(302)，所述圓管(301)底部開設有多個第一出氣孔(303)，所述圓管(301)內設有震動組件(304)，所述立管(202)上設有用于驅動震動組件(304)的活動組件(305)，所述立管(202)內設有電加熱棒(306)，所述圓管(301)與集污組件(208)之間設有傳動組件(307)。

2.根據權利要求1所述的一種高效脫氮除磷的污水處理工藝，其特征在于：所述驅動組件(204)包括電機(204a)，所述電機(204a)設置在安裝架(201)上，所述電機(204a)輸出端固定連接有轉軸(204b)，所述轉軸(204b)上固定連接有第一錐齒輪(204c)，所述立管(202)上固定連接有第二錐齒輪(204d)，所述第一錐齒輪(204c)與第二錐齒輪(204d)相嚙合。

3.根據權利要求2所述的一種高效脫氮除磷的污水處理工藝，其特征在于：所述推移組件(207)包括圓盤(207a)，所述圓盤(207a)轉動連接在立管(202)上，所述圓盤(207a)與安裝架(201)之間對稱固定連接有固定桿，所述圓盤(207a)底面開設有滑動槽(207b)，所述刮板(206)上滑動連接有推板(207c)，所述推板(207c)上固定連接有伸縮桿(207d)，所述伸縮桿(207d)滑動連接在滑動槽(207b)內壁上。

4.根據權利要求3所述的一種高效脫氮除磷的污水處理工藝，其特征在于：所述集污組件(208)包括集污盒(208a)，所述集污盒(208a)固定連接在反應池(101)上，所述集污盒(208a)上開設有矩形開口(208b)，所述集污盒(208a)上固定連接有螺旋導板(208c)，所述螺旋導板(208c)末端位于液面下方，所述螺旋導板(208c)與刮板(206)相配合，所述集污盒(208a)上轉動穿插有轉動桿(208d)，所述轉動桿(208d)上固定連接有螺旋葉片(208e)，所述螺旋葉片(208e)與集污盒(208a)內壁相貼合，所述集污盒(208a)上固定連接有導污管(208f)。

5.根據權利要求4所述的一種高效脫氮除磷的污水處理工藝，其特征在于：所述震動組件(304)包括圓形套管(304a)，所述圓形套管(304a)滑動連接在圓管(301)內壁上，所述圓形套管(304a)遠離立管(202)一端封閉，所述圓形套管(304a)底部開設有多個第二出氣孔(304b)，所述第二出氣孔(304b)與第一出氣孔(303)交錯設置，所述圓形套管(304a)與圓管(301)內壁之間固定連接有彈簧(304c)。

6.根據權利要求5所述的一種高效脫氮除磷的污水處理工藝，其特征在于：所述活動組件(305)包括立桿(305a)，所述立桿(305a)固定連接在反應池(101)內底壁上，所述立桿(305a)轉動穿插在立管(202)上，所述電加熱棒(306)固定設置在立桿(305a)上，所述立桿(305a)上固定連接有多個凸塊(305b)，所述立管(202)上對稱滑動穿插有滑動桿(305c)，所述圓管(301)上對稱有弧形開口(305d)，所述滑動桿(305c)與圓形套管(304a)之間穿過弧形開口(305d)固定連接有連接桿(305e)，所述滑動桿(305c)上固定連接有多個錐釘(305f)。

7.根據權利要求6所述的一種高效脫氮除磷的污水處理工藝，其特征在于：所述傳動組件(307)包括圓桿(307a)，所述圓桿(307a)轉動穿插在反應池(101)上，兩個所述圓管(301)上共同固定連接有環形錐齒輪(307b)，所述圓桿(307a)上固定連接有第三錐齒輪(307c)，所述第三錐齒輪(307c)與環形錐齒輪(307b)相嚙合，所述圓桿(307a)上固定連接有主動傳動輪(307d)，所述轉動桿(208d)上固定連接有從動傳動輪(307e)，所述從動傳動輪(307e)與主動傳動輪(307d)之間設有傳動帶(307f)。

8.根據權利要求7所述的一種高效脫氮除磷的污水處理工藝，其特征在于：所述立管(202)上固定連接有葉輪(205)，所述葉輪(205)位于刮板(206)下方。

9.根據權利要求8所述的一種高效脫氮除磷的污水處理工藝，其特征在于：所述泵水組件(104)包括泵機(104a)，所述泵機(104a)設置在反應池(101)上，所述泵機(104a)上分別設有進水管(104b)和出水管(104c)，所述進水管(104b)和出水管(104c)分別向兩側延伸。

10.根據權利要求9所述的一種高效脫氮除磷的污水處理工藝，其特征在于：所述濾池(101a)內固定設置有濾筐，所述濾筐為矩形筐。

發明內容

本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

為解決上述技術問題，本發明提供如下技術方案：

一種高效脫氮除磷的污水處理工藝，其使用了一種污水處理裝置，該污水處理裝置包括主體單元、刮沫單元和注氣單元，采用上述污水處理裝置時的具體工藝如下：

S1、將污水排入至濾池內，并通過濾筐進行過濾；

S2、啟動泵機，將濾池內的污水抽離至好氧池內；

S3、啟動電機，帶動轉軸轉動，使得第一錐齒輪轉動，帶動第二錐齒輪轉動，使得立管轉動，并通過連接管向立管輸送氣體；

S4、氣體通過立管進入圓形套管內，通過第二出氣孔與第一出氣孔向外排出，同時立管轉動時，可帶動滑動桿轉動，當滑動桿與凸塊接觸時，擠壓滑動桿向外運動，隨后通過彈簧的作用進行復位，形成往復震動，使得圓形套管在圓管內進行移動，對氣泡進行切割，同時錐釘可對氣泡再次進行破碎，使得氧氣更好的進行溶解，提升溶解氧含量；

S5、立管轉動時，帶動刮板轉動，當刮板與螺旋導板接觸時，可順著螺旋導板逐漸抬升且在推板的作用下將浮沫推移至螺旋導板上并順著螺旋導板向上移動，通過矩形開口進入集污盒內；

S6、圓管轉動時，可帶動環形錐齒輪轉動，使得第三錐齒輪轉動，帶動圓桿轉動，使得主動傳動輪轉動，通過傳動帶帶動從動傳動輪轉動，使得轉動桿轉動，帶動螺旋葉片轉動，將浮沫向外運輸，并通過導污管導出；

S7、反應完成后將污水通過泵機依次向厭氧池和沉淀池內輸送，依次進行反應；

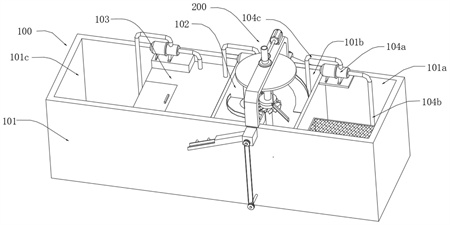

主體單元，包括反應池，所述反應池內分別固定連接有蓋板和多個隔板，所述反應池由右往左依次被分割成濾池、好氧池、厭氧池和沉淀池，所述濾池內固定設置有濾筐，所述反應池上設有多個泵水組件；

刮沫單元，包括安裝架，所述安裝架固定連接在反應池上，所述安裝架上轉動穿插有立管，所述立管底端封閉，所述立管上轉動連接有連接管，所述安裝架上設有用于帶動立管轉動的驅動組件，所述立管上滑動套接有多個刮板，所述刮板上設有推移組件，所述反應池上對稱設有集污組件；

注氣單元，包括多個圓管，所述圓管固定連接在立管上，所述圓管遠離立管一端封閉，所述圓管上設有單向氣閥，所述圓管底部開設有多個第一出氣孔，所述圓管內設有震動組件，所述立管上設有用于驅動震動組件的活動組件，所述立管內設有電加熱棒，所述圓管與集污組件之間設有傳動組件。

作為本發明所述一種高效脫氮除磷的污水處理工藝的一種優選方案，其中：所述驅動組件包括電機，所述電機設置在安裝架上，所述電機輸出端固定連接有轉軸，所述轉軸上固定連接有第一錐齒輪，所述立管上固定連接有第二錐齒輪，所述第一錐齒輪與第二錐齒輪相嚙合。

作為本發明所述一種高效脫氮除磷的污水處理工藝的一種優選方案，其中：所述推移組件包括圓盤，所述圓盤轉動連接在立管上，所述圓盤與安裝架之間對稱固定連接有固定桿，所述圓盤底面開設有滑動槽，所述刮板上滑動連接有推板，所述推板上固定連接有伸縮桿，所述伸縮桿滑動連接在滑動槽內壁上。

作為本發明所述一種高效脫氮除磷的污水處理工藝的一種優選方案，其中：所述集污組件包括集污盒，所述集污盒固定連接在反應池上，所述集污盒上開設有矩形開口，所述集污盒上固定連接有螺旋導板，所述螺旋導板末端位于液面下方，所述螺旋導板與刮板相配合，所述集污盒上轉動穿插有轉動桿，所述轉動桿上固定連接有螺旋葉片，所述螺旋葉片與集污盒內壁相貼合，所述集污盒上固定連接有導污管。

作為本發明所述一種高效脫氮除磷的污水處理工藝的一種優選方案，其中：所述震動組件包括圓形套管，所述圓形套管滑動連接在圓管內壁上，所述圓形套管遠離立管一端封閉，所述圓形套管底部開設有多個第二出氣孔，所述第二出氣孔與第一出氣孔交錯設置，所述圓形套管與圓管內壁之間固定連接有彈簧。

作為本發明所述一種高效脫氮除磷的污水處理工藝的一種優選方案，其中：所述活動組件包括立桿，所述立桿固定連接在反應池內底壁上，所述立桿轉動穿插在立管上，所述電加熱棒固定設置在立桿上，所述立桿上固定連接有多個凸塊，所述立管上對稱滑動穿插有滑動桿，所述圓管上對稱有弧形開口，所述滑動桿與圓形套管之間穿過弧形開口固定連接有連接桿，所述滑動桿上固定連接有多個錐釘。

作為本發明所述一種高效脫氮除磷的污水處理工藝的一種優選方案，其中：所述傳動組件包括圓桿，所述圓桿轉動穿插在反應池上，兩個所述圓管上共同固定連接有環形錐齒輪，所述圓桿上固定連接有第三錐齒輪，所述第三錐齒輪與環形錐齒輪相嚙合，所述圓桿上固定連接有主動傳動輪，所述轉動桿上固定連接有從動傳動輪，所述從動傳動輪與主動傳動輪之間設有傳動帶。

作為本發明所述一種高效脫氮除磷的污水處理工藝的一種優選方案，其中：所述立管上固定連接有葉輪，所述葉輪位于刮板下方。

作為本發明所述一種高效脫氮除磷的污水處理工藝的一種優選方案，其中：所述泵水組件包括泵機，所述泵機設置在反應池上，所述泵機上分別設有進水管和出水管，所述進水管和出水管分別向兩側延伸。

作為本發明所述一種高效脫氮除磷的污水處理工藝的一種優選方案，其中：所述濾池內固定設置有濾筐，所述濾筐為矩形筐。

本發明的有益效果：

1、啟動電機，帶動轉軸轉動，使得第一錐齒輪轉動，帶動第二錐齒輪轉動，使得立管轉動，氣體通過立管進入圓形套管內，通過第二出氣孔與第一出氣孔向外排出，同時立管轉動時，可帶動滑動桿轉動，當滑動桿與凸塊接觸時，擠壓滑動桿向外運動，隨后通過彈簧的作用進行復位，形成往復震動，圓形套管在圓管內進行移動，對氣泡進行切割，同時錐釘可對氣泡再次進行破碎，使得氧氣更好的進行溶解，提升溶解氧含量，加快反應速率。

2、立管轉動時，帶動刮板轉動，當刮板與螺旋導板接觸時，可順著螺旋導板逐漸抬升且在推板的作用下將浮沫推移至螺旋導板上并順著螺旋導板向上移動，通過矩形開口進入集污盒內，同時圓管轉動，可帶動環形錐齒輪轉動，使得第三錐齒輪轉動，帶動圓桿轉動，使得主動傳動輪轉動，通過傳動帶帶動從動傳動輪轉動，使得轉動桿轉動，帶動螺旋葉片轉動，將浮沫向外運輸，并通過導污管導出，無需工作人員手動清理，操作簡單方便，提升了工作效率。

（發明人：蔡青龍）
