公布日：2023.12.05
申請日：2023.09.28
分類號：C02F11/122(2019.01)I;C02F11/00(2006.01)I;C02F1/26(2023.01)I;C02F1/461(2023.01)I;C02F1/469(2023.01)I;C02F101/20(2006.01)N
摘要
本發明屬于污泥處理設備技術領域，本發明公開了重金屬污泥智能廢物分類回收裝置；包括壓濾倉、集液倉、伸縮機構、滑動座、攪拌機構、輸送帶機構，所述壓濾倉一側固定連接有集液倉，所述壓濾倉另一側設置有伸縮機構，所述滑動座滑動連接在壓濾倉和集液倉后側，所述攪拌機構滑動連接在滑動座上，所述輸送帶機構固定連接在壓濾倉底部，所述壓濾倉頂部設置有開口，所述壓濾倉頂部滑動連接有蓋板，所述壓濾倉側面滑動連接有壓板，所述壓濾倉底部設置有出料口，所述壓濾倉底部鉸接有倉門。本裝置使用簡單方便，造價成本低，能夠有效的分類回收污泥中的金屬資源，同時還方便污泥的處理回收。
權利要求書

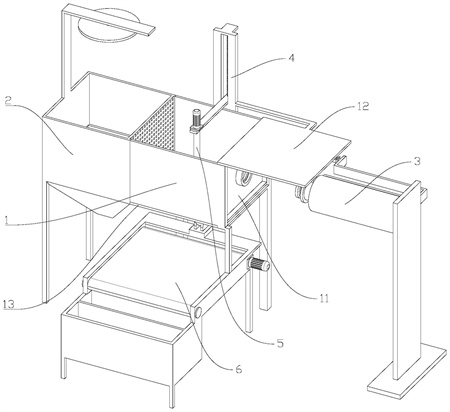

1.重金屬污泥智能廢物分類回收裝置，其特征在于，包括壓濾倉（1）、集液倉（2）、伸縮機構（3）、滑動座（4）、攪拌機構（5）、輸送帶機構（6），所述壓濾倉（1）一側固定連接有集液倉（2），所述壓濾倉（1）另一側設置有伸縮機構（3），所述滑動座（4）滑動連接在壓濾倉（1）和集液倉（2）后側，所述攪拌機構（5）滑動連接在滑動座（4）上，所述輸送帶機構（6）固定連接在壓濾倉（1）底部，所述壓濾倉（1）頂部設置有開口，所述壓濾倉（1）頂部滑動連接有蓋板（12），所述壓濾倉（1）側面滑動連接有壓板（11），所述壓濾倉（1）底部設置有出料口，所述壓濾倉（1）底部鉸接有倉門（13）；所述伸縮機構（3）包括液壓頂桿（31）和底座（32），所述液壓頂桿（31）固定設置在底座（32）上，所述液壓頂桿（31）頂部一側固定連接有齒條（33），所述壓濾倉（1）和集液倉（2）后側固定連接有滑軌（41），所述滑動座（4）滑動連接在滑軌（41）上，所述滑動座（4）后側固定設置有兩個固定板，所述兩個固定板之間轉動連接有絲桿（42），所述絲桿（42）底部固定連接有齒輪（45），所述齒條（33）和齒輪（45）嚙合；所述滑動座（4）下方的固定板上固定設置有立板（44），所述立板（44）上設置有第一卡槽（441），所述齒條（33）后端固定設置有卡板（331），所述卡板（331）可卡置在第一卡槽（441）中；所述壓板（11）靠近液壓頂桿（31）一側固定設置有卡環（111），所述液壓頂桿（31）頂部設置有第二卡槽（311），所述卡環（111）可卡置在第二卡槽（311）內；所述攪拌機構包括攪拌軸（51）、橫梁（52）、攪拌盤（53）、控制電機（54），所述攪拌軸（51）轉動連接在橫梁（52）一端底部，所述橫梁（52）另一端設置有套筒（521），所述控制電機（54）固定連接在橫梁（52）頂部攪拌軸（51）上方，所述控制電機（54）轉軸與攪拌軸（51）固定連接，所述攪拌軸（51）底部固定連接有攪拌盤（53），所述攪拌盤（53）上陣列分布有多個攪拌葉（531），所述攪拌葉（531）為柔性鐵質材料制成，所述攪拌盤（53）內設置有電磁鐵，所述滑動座（4）上設置有限位槽（43），所述橫梁（52）貫穿限位槽（43），所述套筒（521）與絲桿（42）螺紋連接；所述輸送帶機構（6）一側固定設置有驅動電機（61），所述輸送帶機構（6）前端固定連接有集料箱（63），所述集料箱（63）通過隔板分割成第一集料箱（631）和第二集料箱（632），所述第一集料箱（631）靠近輸送帶機構（6），所述第二集料箱（632）遠離輸送帶機構（6），所述輸送帶機構（6）前端轉動連接有永磁滾軸（64），所述永磁滾軸（64）上陳列分布有多個永磁鐵（641），相鄰的永磁鐵（641）磁極不相同，所述永磁滾軸（64）兩端固定連接有傳動鏈輪（642），所述輸送帶機構（6）內設置有伺服電機，所述伺服電機轉軸通過傳動鏈與永磁滾軸（64）兩端的傳動鏈輪（642）連接。
2.根據權利要求1所述重金屬污泥智能廢物分類回收裝置，其特征在于，所述輸送帶機構（6）后端固定設置有第一鉸接座（621），所述倉門（13）后端與壓濾倉（1）底部鉸接，所述倉門（13）底部前端固定設置有第二鉸接座，所述第一鉸接座（621）上鉸接有電動推桿（62），所述電動推桿（62）底部與第一鉸接座（621）鉸接，所述電動推桿（62）頂部與第二鉸接座鉸接。
3.根據權利要求1所述重金屬污泥智能廢物分類回收裝置，其特征在于，所述集液倉（2）與壓濾倉（1）連接一側側壁上設置有第一過濾板（21），所述集液倉（2）遠離壓濾倉（1）一側側壁上固定連接有圓形噴淋盤（22），所述集液倉（2）底部設置有出液口，所述集液倉（2）下部滑動連接有抽拉盒（23），所述抽拉盒（23）側壁上固定連接有把手（231），所述抽拉盒（23）底部設置有第二過濾板（232）。
4.根據權利要求1所述重金屬污泥智能廢物分類回收裝置，其特征在于，所述蓋板（12）通過連桿與滑動座（4）固定連接。
5.根據權利要求2所述重金屬污泥智能廢物分類回收裝置，其特征在于，所述齒條（33）通過幾字型連桿（34）與液壓頂桿（31）固定連接。
發明內容
為了克服現有技術的上述缺陷，本發明提出重金屬污泥智能廢物分類回收裝置，本裝置使用簡單方便，造價成本低，能夠有效的分類回收污泥中的金屬資源，同時還方便污泥的處理回收。
為實現上述目的，本發明提供如下技術方案：重金屬污泥智能廢物分類回收裝置，包括壓濾倉、集液倉、伸縮機構、滑動座、攪拌機構、輸送帶機構，所述壓濾倉一側固定連接有集液倉，所述壓濾倉另一側設置有伸縮機構，所述滑動座滑動連接在壓濾倉和集液倉后側，所述攪拌機構滑動連接在滑動座上，所述輸送帶機構固定連接在壓濾倉底部，所述壓濾倉頂部設置有開口，所述壓濾倉頂部滑動連接有蓋板，所述壓濾倉側面滑動連接有壓板，所述壓濾倉底部設置有出料口，所述壓濾倉底部鉸接有倉門。
進一步的，所述伸縮機構包括液壓頂桿和底座，所述液壓頂桿固定設置在底座上，所述液壓頂桿頂部一側固定連接有齒條，所述壓濾倉和集液倉后側固定連接有滑軌，所述滑動座滑動連接在滑軌上，所述滑動座后側固定設置有兩個固定板，所述兩個固定板之間轉動連接有絲桿，所述絲桿底部固定連接有齒輪，所述齒條和齒輪嚙合，所述滑動座可在滑軌上水平滑動，所述液壓頂桿伸縮可帶動絲桿正轉和反轉。
進一步的，所述滑動座下方的固定板上固定設置有立板，所述立板上設置有第一卡槽，所述齒條后端固定設置有卡板，所述卡板可卡置在第一卡槽中。
進一步的，所述壓板靠近液壓頂桿一側固定設置有卡環，所述液壓頂桿頂部設置有第二卡槽，所述卡環可卡置在第二卡槽內。
進一步的，所述攪拌機構包括攪拌軸、橫梁、攪拌盤、控制電機，所述攪拌軸轉動連接在橫梁一端底部，所述橫梁另一端設置有套筒，所述控制電機固定連接在橫梁頂部攪拌軸上方，所述控制電機轉軸與攪拌軸固定連接，所述攪拌軸底部固定連接有攪拌盤，所述攪拌盤上陣列分布有多個攪拌葉，所述攪拌葉為柔性鐵質材料制成，所述攪拌盤內設置有電磁鐵，所述滑動座上設置有限位槽，所述橫梁貫穿限位槽，所述套筒與絲桿螺紋連接，所述攪拌機構可在滑動座內垂直位移。
進一步的，所述輸送帶機構后端固定設置有第一鉸接座，所述倉門后端與壓濾倉底部鉸接，所述倉門底部前端固定設置有第二鉸接座，所述第一鉸接座上鉸接有電動推桿，所述電動推桿底部與第一鉸接座鉸接，所述電動推桿頂部與第二鉸接座鉸接，所述電動推桿伸縮可帶動倉門開合。
進一步的，所述輸送帶機構一側固定設置有驅動電機，所述輸送帶機構前端固定連接有集料箱，所述集料箱通過隔板分割成第一集料箱和第二集料箱，所述第一集料箱靠近輸送帶機構，所述第二集料箱遠離輸送帶機構，所述輸送帶機構前端轉動連接有永磁滾軸，所述永磁滾軸上陳列分布有多個永磁鐵，相鄰的永磁鐵磁極不相同，所述永磁滾軸兩端固定連接有傳動鏈輪，所述輸送帶機構內設置有伺服電機，所述伺服電機轉軸通過傳動鏈與永磁滾軸兩端的傳動鏈輪連接。
進一步的，所述集液倉與壓濾倉連接一側側壁上設置有第一過濾板，所述集液倉遠離壓濾倉一側側壁上固定連接有圓形噴淋盤，所述集液倉底部設置有出液口，所述集液倉下部滑動連接有抽拉盒，所述抽拉盒側壁上固定連接有把手，所述抽拉盒底部設置有第二過濾板，所述第一過濾板和第二過濾板允許液體通過。
進一步的，所述蓋板通過連桿與滑動座固定連接，所述蓋板內可設置電磁鐵，蓋板可通過電磁鐵吸附固定在壓濾倉頂部。
進一步的，所述齒條通過幾字型連桿與液壓頂桿固定連接。
本發明一種案件撰寫模板及其使用方法的技術效果和優點：
(1)本方案中污泥可從壓濾倉頂部進入壓濾倉內，蓋板蓋上后，壓板可對壓濾倉內的污泥進行壓濾，污泥中液體進入集液倉內，打開壓濾倉底部的倉門，固體污泥可掉落在輸送帶機構上，固體污泥中的金屬顆粒可通過機械分選，而溶液中的金屬可通過溶液萃取，電解電析等方式回收，有效全面的將污泥中的金屬分選出來，不但實現了污泥中金屬的回收，同時也方便了污泥的回收利用。
(2)本方案中液壓頂桿向前位移，先帶動齒輪正轉，即絲桿正轉帶動攪拌機構上升，隨后液壓頂桿頂部的第二卡槽與壓板上的卡環接觸，卡環卡置在第二卡槽內，液壓頂桿帶動壓板向集液倉方向移動，對壓濾倉內的污泥進行壓濾，然后齒條上的卡板位移到第一卡槽，卡板卡置在第一卡槽中，此時液壓頂桿繼續往前位移，齒條將帶動滑動座在滑軌上水平向前滑動，將滑動座推向集液倉，使得攪拌機構完全脫離壓濾倉，保證了攪拌機構不影響壓濾倉對污泥的壓濾，而攪拌機構在壓濾倉污泥中不但可攪拌污泥，同時還可在攪拌過程中吸附污泥中的鐵，鈷，鎳及其合金。
(3)本方案中通過攪拌機構吸附收集鐵磁性金屬，通過輸送帶機構篩選導電金屬，通過集液倉回收帶金屬離子的液體，液體中的金屬可通過溶液萃取，電解電析等方式回收，本發明通過多種方式最大限度的分類回收污泥中的金屬，避免浪費并節約資源，同時減少污泥中的金屬含量，方便污泥的回收利用。
（發明人：許建剛）
