公布日：2023.11.24
申請日：2023.09.21
分類號：C02F9/00(2023.01)I;C02F103/18(2006.01)N;C02F1/52(2023.01)N;C02F1/56(2023.01)N;C02F1/76(2023.01)N;C02F1/66(2023.01)N;C02F101/20(2006.01)N;
C02F1/62(2023.01)N;C02F1/02(2023.01)N;C02F7/00(2006.01)N
摘要
本發明涉及一種氧化處理工藝，尤其涉及一種脫硫廢水三聯箱裝置氧化處理工藝。按以下步驟進行：在脫硫廢水曝氣池中加入次氯酸鈉；加藥30分鐘后開啟曝氣風機；開啟曝氣風機后，打開蒸汽換熱器；通過輔助蒸汽往換熱器汽側進汽，汽側出水進行回用，控制換熱器水側出口溫度；曝氣2小時后，依次關閉蒸汽換熱器進汽，蒸汽換熱器進水及曝氣風機。開啟脫硫廢水輸送泵往中和槽內進水，依次在中和槽中調節pH、沉降槽內加入除汞劑、在絮凝槽中加入混凝劑并在絮凝槽后管道加入助凝劑，最后進入澄清器。能明顯提高脫硫廢水的總汞去除率及去除效果的穩定性，可以防止因預氧化過程次氯酸鈉的過量添加導致總汞去除率下降，出現超標現象。
權利要求書
1.一種脫硫廢水三聯箱裝置氧化處理工藝，其特征在于，按以下步驟進行：①在脫硫廢水曝氣池中加入次氯酸鈉，通過加藥泵頻率和行程控制加藥量；②加藥30分鐘后開啟曝氣風機，將空氣通入曝氣池中；③開啟曝氣風機后，打開蒸汽換熱器，通過輸送泵往蒸汽換熱器水側進水；④通過輔助蒸汽往換熱器汽側進汽，汽側出水進行回用，控制換熱器水側出口溫度；⑤曝氣2小時后，依次關閉蒸汽換熱器進汽，蒸汽換熱器進水及曝氣風機；⑥開啟脫硫廢水輸送泵往中和槽內進水，依次在中和槽中調節pH、沉降槽內加入除汞劑、在絮凝槽中加入混凝劑并在絮凝槽后管道加入助凝劑，最后進入澄清器。
2.根據權利要求1所述的一種脫硫廢水三聯箱裝置氧化處理工藝，其特征在于：步驟①中，預沉池中所投加的次氯酸鈉質量濃度應為100-500ppm；步驟②中，加藥30分鐘后開啟曝氣風機是等待過量的次氯酸鈉能反應完全；步驟③、④和⑤中，控制水溫范圍在30-40℃；步驟⑥中，中和槽控制pH為9，沉降槽中所投加的除汞劑為硫化鈉、有機硫中的一種或混合；沉降槽內的除汞劑質量濃度為30ppm；混凝劑最低加藥量不得低于20ppm，助凝劑最低加藥量不得低于1ppm。
發明內容
本發明主要是解決現有技術中存在的不足，提供一種進一步提升其使用性能的一種脫硫廢水三聯箱裝置氧化處理工藝。
本發明的上述技術問題主要是通過下述技術方案得以解決的：
一種脫硫廢水三聯箱裝置氧化處理工藝，按以下步驟進行：
①在脫硫廢水曝氣池中加入次氯酸鈉，通過加藥泵頻率和行程控制加藥量；
②加藥30分鐘后開啟曝氣風機，將空氣通入曝氣池中；
③開啟曝氣風機后，打開蒸汽換熱器，通過輸送泵往蒸汽換熱器水側進水；
④通過輔助蒸汽往換熱器汽側進汽，汽側出水進行回用，控制換熱器水側出口溫度；
⑤曝氣2小時后，依次關閉蒸汽換熱器進汽，蒸汽換熱器進水及曝氣風機；
⑥開啟脫硫廢水輸送泵往中和槽內進水，依次在中和槽中調節pH、沉降槽內加入除汞劑、在絮凝槽中加入混凝劑并在絮凝槽后管道加入助凝劑，最后進入澄清器。
作為優選，步驟①中，預沉池中所投加的次氯酸鈉質量濃度應為100-500ppm；該濃度下的次氯酸鈉溶液，能夠?qū)⒚摿驈U水中絕大部分還原性金屬離子氧化，降低水體COD至排放標準，提高工藝的濁度去除率。
步驟②中，加藥30分鐘后開啟曝氣風機是等待過量的次氯酸鈉能反應完全；
步驟③、④和⑤中，控制水溫范圍在30-40℃；開啟曝氣風機與控制脫硫廢水水溫，能將過量的次氯酸鈉分解揮發，極大程度降低脫硫廢水中次氯酸鈉的殘余量，防止次氯酸鈉對除汞劑造成破環，保障除汞劑有效成分，提高三聯箱工藝的除汞效率�？刂扑疁胤秶�30-40℃，主要為冬季提升水溫，加快次氯酸鈉的分解速率。
步驟⑥中，中和槽控制pH為9，沉降槽中所投加的除汞劑為硫化鈉、有機硫中的一種或混合；
沉降槽內的除汞劑質量濃度為30ppm；
混凝劑最低加藥量不得低于20ppm，助凝劑最低加藥量不得低于1ppm。
絮凝劑及助凝劑的加藥量視脫硫廢水的濁度變化；助凝劑最低加藥量用以確保除汞劑與汞生成的螯合物可以有效沉降。

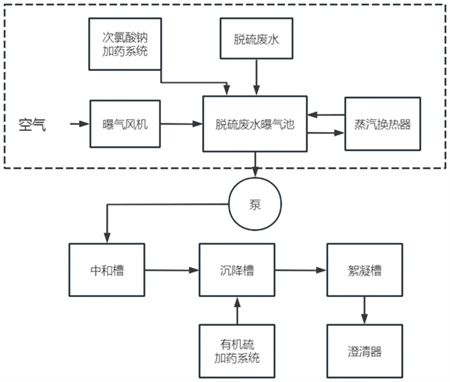

在原有三聯箱系統的基礎上，對工藝的系統進行了改造，增加了脫硫廢水氧化處理系統，用以提高脫硫廢水中金屬離子以高價態形式進入三聯箱工藝，將脫硫廢水中COD含量降低至排放標準以內，控制脫硫廢水的次氯酸鈉以極低濃度進入后續系統，保證除汞劑的有效成分及除汞效率。模塊流程如圖1所示，在原有脫硫廢水池底部增加曝氣管，通過曝氣風機將空氣注入脫硫廢水中，增加蒸汽換熱器，取電廠輔助蒸汽，在水側換熱器進出口安裝溫度計，提高脫硫廢水水溫。
本發明的優勢：
1、優化后的系統，能明顯提高脫硫廢水的總汞去除率及去除效果的穩定性，可以防止因預氧化過程次氯酸鈉的過量添加導致總汞去除率下降，出現超標現象。
2、將深度氧化處理過程提前至三聯箱工藝前與預氧化過程合并，減少了與有機硫中和部分的加藥量。
3、次氯酸鈉加藥量控制范圍較寬，無需擔心對后續系統造成影響，也無需對除汞劑加藥量進行調整，能夠保障系統穩定運行。
（發明人：魯衛哲;陳國清;李斐;徐金兵;朱穎俊;王廳鋒;林晨;胡繼剛）
