公布日：2023.11.24

申請日：2023.09.27

分類號：B01D33/11(2006.01)I;B01D33/50(2006.01)I;B01D33/80(2006.01)I

摘要

本發明涉及廢水處理技術領域，且公開了一種蛋雞養殖用廢水預處理設備，在控制盤內部設置有傳動裝置和葉輪，同時在反沖洗裝置上設置兩組吹氣條配合噴水條進行反沖洗，利用轉筒的驅動結構連接到傳動裝置上，從而帶動葉輪同步轉動配合轉筒進行過濾，葉輪勻速轉動進行定量均勻下料過濾，避免出現物料積累的情況，在轉筒內部設置有轉軸安裝承接板，轉軸上設置有承接板可以承接掉落下來的固體物料，避免掉落下來時直接沖擊到轉筒底部造成形變，同時承接板承接時帶動反沖洗裝置偏轉一次便帶動轉塊觸發一次觸頭開關，使得氣孔內部的氣體排出一點，從而調節下料滑頭的位置，使得轉筒內部的過濾總長度邊長保證過濾效果，且還能控制反沖洗過程。

權利要求書

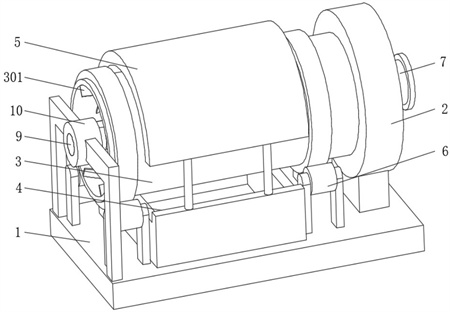

1.一種蛋雞養殖用廢水預處理設備，包括機座（1），其特征在于：所述機座（1）一端的頂部固定安裝有控制盤（2），所述控制盤（2）的一側活動安裝有轉筒（3），所述機座（1）的頂部位于轉筒（3）兩端的底部位置設置有與轉筒（3）貼合傳動的托輪（6），所述機座（1）頂面位于轉筒（3）中間底部的位置固定安裝有水槽（4），所述水槽（4）的兩側頂部通過支撐桿固定安裝有位于轉筒（3）頂部的反沖洗裝置（5），所述控制盤（2）的另一側中部固定安裝有進料管（7），所述控制盤（2）的中部開設有進料口（201）且與進料管（7）連通，所述轉筒（3）的內壁均勻設置有導流板（301），所述進料口（201）的頂壁固定安裝有傳動裝置（13），所述傳動裝置（13）一側活動套接有葉輪（14），所述控制盤（2）靠近轉筒（3）一側的中部固定安裝有下料筒（8），所述下料筒（8）靠近進料口（201）一側開設有滑槽（801），所述滑槽（801）內部活動套接有下料滑頭（11），所述下料滑頭（11）的底部開設有下料口（1101），所述下料滑頭（11）與進料口（201）側壁之間固定連接有波紋管（12）；所述機座（1）遠離控制盤（2）一端的頂部固定安裝有支撐架（10），所述支撐架（10）的中部轉動套接有轉軸（9），且轉軸（9）伸入到下料筒（8）的內部，所述支撐架（10）的內部安裝有套接在轉軸（9）外圈的扭簧（15），所述轉軸（9）的中段外側對稱固定安裝有承接板（16），所述承接板（16）表面光滑且截面呈三角形狀；所述下料滑頭（11）靠近控制盤（2）一側的兩端對稱固定連接有導柱（17），所述控制盤（2）的側壁開設有氣孔（202），所述導柱（17）的一端活動活動套接在氣孔（202）內部，所述控制盤（2）的內部安裝有氣泵（18）且與氣孔（202）內部連接，所述下料筒（8）內部位于轉軸（9）端部處兩側開設有轉動槽（802），所述轉軸（9）兩側位于轉動槽（802）內部處固定安裝有轉塊（19），所述轉動槽（802）內側的頂部和底部對稱固定安裝有觸頭開關（20）；所述氣孔（202）的一端安裝有與外部連通的電磁閥，所述導柱（17）與氣孔（202）之間采用滑動密封設置且連接有復位彈簧，所述轉塊（19）與觸頭開關（20）接觸會通電打開電磁閥，所述導柱（17）完全收縮到氣孔（202）中會反沖洗動作。

2.根據權利要求1所述的一種蛋雞養殖用廢水預處理設備，其特征在于：所述反沖洗裝置（5）呈半圓形且頂部?jī)?nèi)側固定安裝有噴水條（501），所述反沖洗裝置（5）的兩端內側固定安裝有吹氣條（502），所述吹氣條（502）呈傾斜安裝。

3.根據權利要求1所述的一種蛋雞養殖用廢水預處理設備，其特征在于：所述傳動裝置（13）內部設置有傳動結構且連接到轉筒（3）的傳動裝置上，所述葉輪（14）與傳動裝置（13）內部傳動裝置傳動嚙合。

發明內容

針對上述背景技術的不足，本發明提供了一種蛋雞養殖用廢水預處理設備，具備過濾效果好、效率高的優點，解決了背景技術提出的問題。

本發明提供如下技術方案：一種蛋雞養殖用廢水預處理設備，包括機座，所述機座一端的頂部固定安裝有控制盤，所述控制盤的一側活動安裝有轉筒，所述機座的頂部位于轉筒兩端的底部位置設置有與轉筒貼合傳動的托輪，所述機座頂面位于轉筒中間底部的位置固定安裝有水槽，所述水槽的兩側頂部通過支撐桿固定安裝有位于轉筒頂部的反沖洗裝置，所述控制盤的另一側中部固定安裝有進料管，所述控制盤的中部開設有進料口且與進料管連通，所述轉筒的內壁均勻設置有導流板，所述進料口的頂壁固定安裝有傳動裝置，所述傳動裝置一側活動套接有葉輪，所述控制盤靠近轉筒一側的中部固定安裝有下料筒，所述下料筒靠近進料口一側開設有滑槽，所述滑槽內部活動套接有下料滑頭，所述下料滑頭的底部開設有下料口，所述下料滑頭與進料口側壁之間固定連接有波紋管。

優選的，所述反沖洗裝置呈半圓形且頂部?jī)?nèi)側固定安裝有噴水條，所述反沖洗裝置的兩端內側固定安裝有吹氣條，所述吹氣條呈傾斜安裝。

優選的，所述傳動裝置內部設置有傳動結構且連接到轉筒的傳動裝置上，所述葉輪與傳動裝置內部傳動裝置傳動嚙合。

優選的，所述機座遠離控制盤一端的頂部固定安裝有支撐架，所述支撐架的中部轉動套接有轉軸，且轉軸伸入到下料筒的內部，所述支撐架的內部安裝有套接在轉軸外圈的扭簧，所述轉軸的中段外側對稱固定安裝有承接板，所述承接板表面光滑且截面呈三角形狀。

優選的，所述下料滑頭靠近控制盤一側的兩端對稱固定連接有導柱，所述控制盤的側壁開設有氣孔，所述導柱的一端活動活動套接在氣孔內部，所述控制盤的內部安裝有氣泵且與氣孔內部連接，所述下料筒內部位于轉軸端部處兩側開設有轉動槽，所述轉軸兩側位于轉動槽內部處固定安裝有轉塊，所述轉動槽內側的頂部和底部對稱固定安裝有觸頭開關。

優選的，所述氣孔的一端安裝有與外部連通的電磁閥，所述導柱與氣孔之間采用滑動密封設置且連接有復位彈簧，所述轉塊與觸頭開關接觸會通電打開電磁閥，所述導柱完全收縮到氣孔中會反沖洗動作。

本發明具備以下有益效果：

1、通過在控制盤內部設置有傳動裝置和葉輪，同時在反沖洗裝置上設置兩組吹氣條配合噴水條進行反沖洗，相較于現有技術來說，利用轉筒的驅動結構連接到傳動裝置上，從而帶動葉輪同步轉動配合轉筒進行過濾，葉輪勻速轉動進行定量均勻下料過濾，避免出現物料積累的情況，而且通過葉輪進料后再通過下料滑頭下料也受到控制，保證了在轉筒內部始終可以進行充分過濾，同時在進行反沖洗時通過吹氣條吹氣可以將積累的固體物料先吹落一分部，然后再利用噴水條沖洗，之后再通過吹氣條吹去水分，可以減少反沖洗所需要的水，且提高了反沖洗效果，避免經常反沖洗，浪費時間且損傷濾層。

2、通過在轉筒內部設置有轉軸安裝承接板，并連通到下料筒內部，且下料滑頭套接在氣孔內部，相較于現有技術來說，利用轉軸上設置有承接板可以承接掉落下來的固體物料，避免掉落下來時直接沖擊到轉筒底部造成形變，同時承接板承接時帶動反沖洗裝置偏轉一次便帶動轉塊觸發一次觸頭開關，使得氣孔內部的氣體排出一點，從而調節下料滑頭的位置，使得轉筒內部的過濾總長度變長保證過濾效果，且還能根據掉落物料來控制反沖洗動作，保證在過濾效果達不到要求時立馬進行反沖洗，從而保證過濾的效果，且避免經常反沖洗造成過濾效率下降。

（發明人：王一盛）
