公布日：2024.06.04
申請日：2024.01.31
分類號：C02F7/00(2006.01)I;C02F3/02(2023.01)I;C02F3/28(2023.01)I;B01D36/04(2006.01)I
摘要
本發明涉及污水處理設備技術領域，具體的公開了一種具有多級過濾功能的污水處理設備，包括設備箱體，設備箱體從左到右依次設有過濾池、存液池、曝氣池、二次沉淀池、清水池，曝氣池中部豎直固定有中間板，曝氣池頂部對稱滑動設有兩個活動件，兩個活動件對稱設置在中間板兩側，曝氣池兩側分別設有與存液池和二次沉淀池連通的通道口，兩個活動件底部能夠分別封堵兩個通道口，兩個活動件上方均設有氣壓控制機構，曝氣池設有排氣機構，過濾池頂部設有與排氣機構匹配的氣動攪拌機構。本發明能夠有效利用曝氣時的氣體，實現曝氣池的進液和排液操作，以及實現過濾池的內部攪拌，整體使用效果穩定可靠，工作效率較高。
權利要求書
1.一種具有多級過濾功能的污水處理設備，包括設備箱體(1)，其特征在于，所述設備箱體(1)從左到右依次設有過濾池(2)、存液池(3)、曝氣池(4)、二次沉淀池(5)、清水池(6)，曝氣池(4)中部豎直固定有中間板(7)，中間板(7)與曝氣池(4)底部存在間隙，曝氣池(4)底部對稱安裝設有兩個曝氣盤(8)，兩個曝氣盤(8)對稱設置在中間板(7)兩側，曝氣池(4)頂部對稱滑動設有兩個活動件(9)，兩個活動件(9)對稱設置在中間板(7)兩側，曝氣池(4)兩側分別設有與存液池(3)和二次沉淀池(5)連通的通道口(10)，兩個活動件(9)底部能夠分別封堵兩個通道口(10)，兩個活動件(9)上方均設有氣壓控制機構；所述曝氣池(4)設有排氣機構，過濾池(2)頂部設有與排氣機構匹配的氣動攪拌機構。
2.根據權利要求1所述的一種具有多級過濾功能的污水處理設備，其特征在于，兩個所述曝氣盤(8)均通過管道與外部鼓風機設備匹配連接，管道貫穿設備箱體(1)，且管道上安裝有啟閉閥。
3.根據權利要求1所述的一種具有多級過濾功能的污水處理設備，其特征在于，所述活動件(9)截面成倒U字型，且活動件(9)前后側設有裙邊塊(11)，活動件(9)的四周分別與曝氣池(4)以及中間板(7)滑動密封貼合。
4.根據權利要求1所述的一種具有多級過濾功能的污水處理設備，其特征在于，所述活動件(9)頂部與曝氣池(4)頂部之間設有空隙，且空隙內設有若干彈簧(12)，活動件(9)頂部通過若干彈簧(12)與曝氣池(4)的頂部固定連接。
5.根據權利要求1所述的一種具有多級過濾功能的污水處理設備，其特征在于，所述氣壓控制機構包括水平固定在活動件(9)頂部的電動伸縮桿(13)，電動伸縮桿(13)的伸縮端固定有推板(14)，推板(14)與活動件(9)頂部滑動連接，推板(14)上設有圓孔(15)，活動件(9)頂部設有能夠與圓孔(15)對齊的通孔(16)，設備箱體(1)設有與推板(14)插接定位匹配的插槽(17)，插槽(17)的截面積大于推板(14)的截面積，中間板(7)頂部橫向安裝有能夠連接兩側的氣閥機構(18)。
6.根據權利要求1所述的一種具有多級過濾功能的污水處理設備，其特征在于，所述氣閥機構(18)包括連接中間板(7)兩側的圓管(34)，圓管(34)中間豎直固定有電機(35)，電機(35)的轉動軸朝下并同軸固定有圓盤塊(37)，圓盤塊(37)上橫向固定有單項閥(36)，圓管(34)設有與圓盤塊(37)匹配的腔體，圓盤塊(37)與腔體滑動密封貼合。

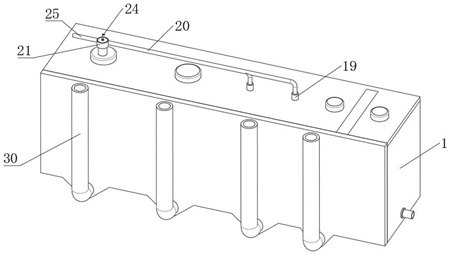

7.根據權利要求1所述的一種具有多級過濾功能的污水處理設備，其特征在于，所述排氣機構包括固定安裝在曝氣池(4)頂部的兩個電磁雙通閥(19)，兩個電磁雙通閥(19)分別對應設置在兩個活動件(9)頂部，兩個電磁雙通閥(19)用于控制連通設備箱體(1)內部，兩個電磁雙通閥(19)位于設備箱體(1)外部的一端均與一個排氣管(20)固定連接。
8.根據權利要求7所述的一種具有多級過濾功能的污水處理設備，其特征在于，所述氣動攪拌機構包括固定設置過濾池(2)頂部的圓盤腔體(21)，圓盤腔體(21)頂部轉動設有多葉風扇(22)，排氣管(20)與圓盤腔體(21)側邊固定并與其內部連通，多葉風扇(22)底部同軸固定有攪拌桿(23)，攪拌桿(23)貫穿過濾池(2)頂部并延伸至過濾池(2)中部，多葉風扇(22)頂部固定有轉動件(24)，轉動件(24)延伸至圓盤腔體(21)外部，圓盤腔體(21)側邊固定有與排氣管(20)對齊的出氣管(25)。
9.根據權利要求1所述的一種具有多級過濾功能的污水處理設備，其特征在于，所述過濾池(2)、存液池(3)、二次沉淀池(5)以及清水池(6)頂部均設有排氣閥，過濾池(2)與存液池(3)之間設有折彎通道(26)，折彎通道(26)上傾斜安裝有格柵網(27)，存液池(3)內部固定有傾斜板(31)，傾斜板(31)較低的一端靠近存液池(3)右側并與存液池(3)側壁之間存在縫隙，二次沉淀池(5)與清水池(6)之間可拆卸固定有過濾層(28)。
10.根據權利要求1所述的一種具有多級過濾功能的污水處理設備，其特征在于，所述過濾池(2)、存液池(3)、曝氣池(4)以及二次沉淀池(5)底部均設有V型槽(29)，V型槽(29)的端面均對接有排泥管(30)。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種具有多級過濾功能的污水處理設備。
為了實現上述目的，本發明采用了如下技術方案：
一種具有多級過濾功能的污水處理設備，包括設備箱體，所述設備箱體從左到右依次設有過濾池、存液池、曝氣池、二次沉淀池、清水池，曝氣池中部豎直固定有中間板，中間板與曝氣池底部存在間隙，曝氣池底部對稱安裝設有兩個曝氣盤，兩個曝氣盤對稱設置在中間板兩側，曝氣池頂部對稱滑動設有兩個活動件，兩個活動件對稱設置在中間板兩側，曝氣池兩側分別設有與存液池和二次沉淀池連通的通道口，兩個活動件底部能夠分別封堵兩個通道口，兩個活動件上方均設有氣壓控制機構；
所述曝氣池設有排氣機構，過濾池頂部設有與排氣機構匹配的氣動攪拌機構。
優選的，兩個所述曝氣盤均通過管道與外部鼓風機設備匹配連接，管道貫穿設備箱體，且管道上安裝有啟閉閥。
優選的，所述活動件截面成倒U字型，且活動件前后側設有裙邊塊，活動件的四周分別與曝氣池以及中間板滑動密封貼合。
優選的，所述活動件頂部與曝氣池頂部之間設有空隙，且空隙內設有若干彈簧，活動件頂部通過若干彈簧與曝氣池的頂部固定連接。
優選的，所述氣壓控制機構包括水平固定在活動件頂部的電動伸縮桿，電動伸縮桿的伸縮端固定有推板，推板與活動件頂部滑動連接，推板上設有圓孔，活動件頂部設有能夠與圓孔對齊的通孔，設備箱體設有與推板插接定位匹配的插槽，插槽的截面積大于推板的截面積，中間板頂部橫向安裝有能夠連接兩側的氣閥機構。
優選的，所述氣閥機構包括連接中間板兩側的圓管，圓管中間豎直固定有電機，電機的轉動軸朝下并同軸固定有圓盤塊，圓盤塊上橫向固定有單項閥，圓管設有與圓盤塊匹配的腔體，圓盤塊與腔體滑動密封貼合。
優選的，所述排氣機構包括固定安裝在曝氣池頂部的兩個電磁雙通閥，兩個電磁雙通閥分別對應設置在兩個活動件頂部，兩個電磁雙通閥用于控制連通設備箱體內部，兩個電磁雙通閥位于設備箱體外部的一端均與一個排氣管固定連接。
優選的，所述氣動攪拌機構包括固定設置過濾池頂部的圓盤腔體，圓盤腔體頂部轉動設有多葉風扇，排氣管與圓盤腔體側邊固定并與其內部連通，多葉風扇底部同軸固定有攪拌桿，攪拌桿貫穿過濾池頂部并延伸至過濾池中部，多葉風扇頂部固定有轉動件，轉動件延伸至圓盤腔體外部，圓盤腔體側邊固定有與排氣管對齊的出氣管。
優選的，所述過濾池、存液池、二次沉淀池以及清水池頂部均設有排氣閥，過濾池與存液池之間設有折彎通道，折彎通道上傾斜安裝有格柵網，存液池內部固定有傾斜板，傾斜板較低的一端靠近存液池右側并與存液池側壁之間存在縫隙，二次沉淀池與清水池之間可拆卸固定有過濾層。
優選的，所述過濾池、存液池、曝氣池以及二次沉淀池底部均設有V型槽，V型槽的端面均對接有排泥管。
與現有技術相比，本發明的有益效果是：
1：本發明中通過設置曝氣池，并在曝氣池內部設有活動件和中間板以及氣壓控制機構，能夠配合曝氣時氣體，來實現曝氣池的進液和排液操作，無需單獨設置潛水泵，使用穩定可靠，且有效降低了設備成本和能源成本。
2：本發明中通過設置排氣機構，以及與排氣機構匹配的氣動攪拌機構，可在實現曝氣的同時，還可通過曝氣排出的多余氣流，實現過濾池的內部攪拌，有效提高工作效率。
（發明人：蔡申薇）
