公布日：2023.12.05

申請日：2023.09.18

分類號：C02F11/121(2019.01)I;C02F11/127(2019.01)I

摘要

本發明公開了一種污泥快速脫水裝置及脫水方法，涉及污泥處理技術領域。本發明包括升降臺、第一脫水機構和第二脫水機構，升降臺上方由上至下依次設置有多個脫水位；第一脫水機構與一號脫水位對應設置；第一脫水機構包括同軸心的支撐組件、儲泥組件和脫水組件；第二脫水機構同軸心設置于第一脫水機構下方且與各個脫水位對應設置，升降臺與五號脫水位對應的第二脫水機構固定連接；第二脫水機構包括同軸心的支撐組件、儲泥組件、脫水組件和離心組件。本發明通過將第一脫水機構和多個第二脫水機構設置成塔形，在進行上層脫水機構脫水同時進行下層脫水機構中污泥的輸入，實現由塔頂至塔底先后進行污泥脫水處理，從而提高污泥脫水處理效率和污泥處理量。

權利要求書

1.一種污泥快速脫水裝置，其特征在于，包括：升降臺，所述升降臺上方由上至下依次設置有一號脫水位、二號脫水位、三號脫水位、四號脫水位和五號脫水位；第一脫水機構，所述第一脫水機構與一號脫水位對應設置；所述第一脫水機構包括同軸心設置的支撐組件、儲泥組件和脫水組件；以及第二脫水機構，所述第二脫水機構同軸心設置于所述第一脫水機構下方且與除所述一號脫水位外的其它各個脫水位對應設置，所述升降臺與所述五號脫水位對應的所述第二脫水機構固定連接；其中，所述污泥快速脫水裝置能夠分別在所述一號脫水位、二號脫水位、三號脫水位、四號脫水位和五號脫水位處進行脫水；所述第二脫水機構包括同軸心設置的所述支撐組件、所述儲泥組件、所述脫水組件和離心組件；其中，所述儲泥組件包括儲泥環體，所述儲泥環體內壁靠近頂部位置固定有內齒環；所述脫水組件包括轉動設置于儲泥環體內部的脫水箱，所述脫水箱內部間隙配合有上下移動的壓泥盤，所述脫水箱上方設置有與內齒環嚙合的行走齒輪，所述行走齒輪表面固定有與脫水箱轉動連接的調節軸，所述調節軸周側面螺紋配合有第一磁推器；所述離心組件包括與對應脫水箱底部卡合的離心盤，所述離心盤內部設置有環形腔，所述環形腔周側設置有多個貫穿離心盤頂部的分割口，所述離心盤頂部設置有與所述第一磁推器間隙配合的調節通道，所述調節通道內部設置有與環形腔連通的徑向通道；所述離心盤內部設置有分割組件，所述分割組件包括滑動設置于環形腔內部的移動環，所述移動環頂部固定有與所述分割口間隙配合的分割刀，所述徑向通道內部設置有與所述第一磁推器磁性相斥的第二磁推器，通過所述第二磁推器對所述分割組件的磁排斥力實現所述分割刀上移切割泥餅；所述支撐組件包括引流支撐環，所述引流支撐環內壁通過徑向支板連接有兩弧形密封板，所述引流支撐環外壁通過延伸座固定有與其同軸心的擋泥環體；所述引流支撐環頂部安裝有驅轉馬達，所述驅轉馬達的輸出軸連接有驅轉齒輪；所述儲泥環體外壁靠近頂部位置固定有與所述驅轉齒輪嚙合的外齒環，所述儲泥環體周側面設置有與所述弧形密封板一一對應的弧形脫水口，所述弧形脫水口一端設置有弧形收納腔，所述弧形密封板與對應的所述弧形收納腔滑動配合；在實現高含水污泥的離心脫水后，通過所述壓泥盤的下移擠壓離心脫水污泥，以實現污泥的脫水處理，在擠壓形成泥餅之后，控制電磁鐵通電具磁，利用電磁鐵對移動環上的磁力口的磁排斥力使得所述分割刀向上移動貼合在所述壓泥盤底部，以實現所述泥餅快速分割成泥餅塊，并在離心旋轉力下實現泥餅塊的收集。

2.根據權利要求1所述的一種污泥快速脫水裝置，其特征在于，所述脫水箱頂部分別設置有壓泥馬達和進泥管，所述壓泥馬達輸出端連接有與所述壓泥盤螺紋配合的壓泥螺桿，所述進泥管一端延伸至所述脫水箱內部，所述進泥管另一端與所述脫水箱同軸心設置；所述壓泥螺桿與調節軸之間連接有位于所述壓泥盤上方的限位架，所述壓泥螺桿周側面滑動配合有浮力板，所述浮力板頂部固定有與所述壓泥盤上的通孔同軸心的觸發桿，所述觸發桿與所述脫水箱內頂部的壓力傳感器對應設置；所述離心盤頂部設置有卡合槽，所述脫水箱底部固有與對應卡合槽卡合連接的卡合板。

3.根據權利要求2所述的一種污泥快速脫水裝置，其特征在于，所述第一磁推器包括矩形移動座，所述矩形移動座一側壁設置有第一永磁鐵；所述調節軸周側面靠近底部位置設置有螺紋結構，所述矩形移動座與螺紋結構螺紋配合；當所述矩形移動座上移至其完全位于所述調節通道內部時，所述矩形移動座剛好脫離所述螺紋結構。

4.根據權利要求3所述的一種污泥快速脫水裝置，其特征在于，所述第二磁推器包括設置于徑向通道內部的固定板和移動板，所述固定板與移動板之間連接有彈性元件，所述移動板一側壁上設置有與所述固定板滑動配合的移動桿，所述移動桿一端固定有與所述第一永磁鐵磁性相斥的第二永磁鐵；所述移動環底部設置有磁力口，所述移動板頂部設置有與所述磁力口磁性相斥的電磁鐵。

5.根據權利要求4所述的一種污泥快速脫水裝置，其特征在于，所述離心組件還包括貼合于對應的所述引流支撐環底部的密封引流環，所述密封引流環頂部固定連接有貼合于所述壓泥盤底部的錐形排水環；所述密封引流環內壁固定設置有安裝架，所述安裝架底部設置有離心馬達，所述離心馬達輸出軸固定連接在壓泥盤底部；所述密封引流環底部固定設置有錐形集水環，所述錐形集水環底部固定設置有與對應引流支撐環頂部固定連接的連接柱；所述密封引流環外側設置有與錐形集水環固定連接的儲水環體，所述儲水環體周側設置有排水接頭，所述密封引流環周側面靠近底部位置設置有若干集水口。

6.一種脫水方法，所述脫水方法采用權利要求5中所述的污泥快速脫水裝置，其特征在于，包括如下步驟：S01、高含水污泥從一號脫水位處的進泥管流入到封閉的脫水箱中，直至浮力板上的觸發桿接觸壓力傳感器，此時所述進泥管停止進泥，二號脫水位處的所述進泥管開始進泥；S02、驅轉馬達運行帶動驅轉齒輪轉動，在驅轉齒輪與外齒環配合下使得儲泥環體同步轉動，直至弧形密封板完全進入到對應弧形收納腔內部實現弧形脫水口的打開，此時第一磁推器完全上移至調節通道內部，電磁鐵水平插入到磁力口中；S03、離心馬達帶動離心盤和脫水箱同步離心旋轉，脫水箱內部離心脫水后的污水從弧形脫水口處離心拋出，污水沿著引流支撐環流入到錐形排水環處，污水再通過錐形排水環流入到錐形集水環中，并沿著集水口流入到儲水環體中，最終由排水接頭排出收集；S04、壓泥馬達運行帶動壓泥螺桿轉動，在壓泥螺桿與壓泥盤配合下使得壓泥盤對離心脫水后的污泥進行擠壓，實現污泥充分脫水形成泥餅；S05、參照步驟S01-S04實現各個脫水位處高含水污泥的脫水壓泥處理，直至各個脫水位處的脫水箱內部污泥被擠壓成泥餅，此時各個脫水位處的電磁鐵通電具磁，在磁排斥力下實現分割刀對泥餅的分割處理，使得每個脫水箱內的泥餅均被分割成若干泥餅塊；S06、保持一號脫水位處的第一脫水機構原位不動，升降臺下降使得二號脫水位處的離心盤下移至一號脫水位的擋泥環體處，二號脫水位處的離心馬達啟動控制離心盤旋轉，在離心力下使得離心盤表面的泥餅塊被拋出，拋出的泥餅塊在擋泥環體作用下掉落聚集在升降臺周圍，隨后升降臺上移復位；S07、保持二號脫水位處的第二脫水機構原位不動，升降臺下降使得三號脫水位處的離心盤下移至二號脫水位的擋泥環體處，三號脫水位處的離心馬達啟動控制離心盤旋轉，在離心力下使得離心盤表面的泥餅塊被拋出，拋出的泥餅塊在擋泥環體作用下掉落聚集在升降臺周圍，隨后升降臺上移復位；S08、參照步驟S07實現各個脫水位處的離心盤表面泥餅塊的離心拋出，由此完成所有泥餅塊的離心收集。

發明內容

本發明的目的在于提供一種污泥快速脫水裝置及脫水方法，通過第一脫水機構和第二脫水機構的具體設計，解決了上述背景技術中的問題。

為解決上述技術問題，本發明是通過以下技術方案實現的：

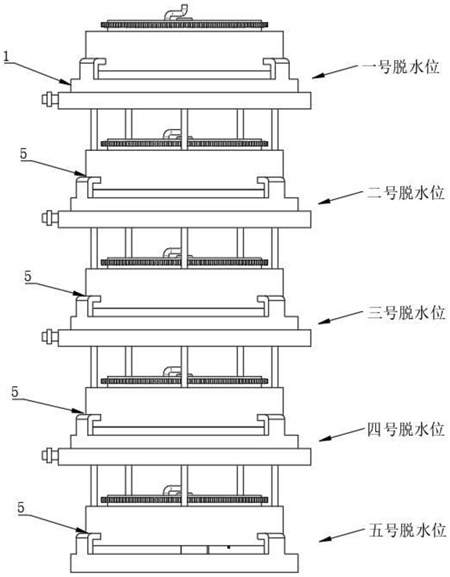

本發明為一種污泥快速脫水裝置，包括升降臺、第一脫水機構以及第二脫水機構；升降臺上方由上至下依次設置有一號脫水位、二號脫水位、三號脫水位、四號脫水位和五號脫水位；第一脫水機構與一號脫水位對應設置；第一脫水機構包括同軸心設置的支撐組件、儲泥組件和脫水組件；第二脫水機構同軸心設置于第一脫水機構下方且與除一號脫水位外的其它各個脫水位對應設置，升降臺與五號脫水位對應的第二脫水機構固定連接；第二脫水機構包括同軸心設置的支撐組件、儲泥組件、脫水組件和離心組件。污泥快速脫水裝置能夠分別在一號脫水位、二號脫水位、三號脫水位、四號脫水位和五號脫水位處進行脫水；

儲泥組件包括儲泥環體，儲泥環體內壁靠近頂部位置固定有內齒環；脫水組件包括轉動設置于儲泥環體內部的脫水箱，脫水箱內部間隙配合有可上下移動的壓泥盤。

本發明進一步設置為，脫水箱上方設置有與內齒環嚙合的行走齒輪，行走齒輪表面固定有與脫水箱轉動連接的調節軸，調節軸周側面螺紋配合有第一磁推器；離心組件包括與對應脫水箱底部卡合的離心盤，離心盤內部設置有環形腔，環形腔周側設置有多個貫穿離心盤頂部的分割口，離心盤頂部設置有與第一磁推器間隙配合的調節通道，調節通道內部設置有與環形腔連通的徑向通道。

本發明進一步設置為，離心盤內部設置有分割組件，分割組件包括滑動設置于環形腔內部的移動環，移動環頂部固定有與分割口間隙配合的分割刀，徑向通道內部設置有與第一磁推器磁性相斥的第二磁推器，通過第二磁推器對分割組件的磁排斥力實現分割刀上移切割泥餅。

本發明進一步設置為，支撐組件包括引流支撐環，引流支撐環內壁通過徑向支板連接有兩弧形密封板，引流支撐環外壁通過延伸座固定有與其同軸心的擋泥環體；引流支撐環頂部安裝有驅轉馬達，驅轉馬的達輸出軸連接有驅轉齒輪。

本發明進一步設置為，儲泥環體外壁靠近頂部位置固定有與驅轉齒輪嚙合的外齒環，儲泥環體周側面設置有與弧形密封板一一對應的弧形脫水口，弧形脫水口一端設置有弧形收納腔，弧形密封板與對應的弧形收納腔滑動配合。

本發明進一步設置為，脫水箱頂部分別設置有壓泥馬達和進泥管，壓泥馬達輸出端連接有與壓泥盤螺紋配合的壓泥螺桿，進泥管一端延伸至脫水箱內部，進泥管另一端與脫水箱同軸心設置；壓泥螺桿與調節軸之間連接有位于壓泥盤上方的限位架，壓泥螺桿周側面滑動配合有浮力板，浮力板頂部固定有與壓泥盤上的通孔同軸心的觸發桿，觸發桿與脫水箱內頂部的壓力傳感器對應設置；離心盤頂部設置有卡合槽，脫水箱底部固有與對應卡合槽卡合連接的卡合板。

本發明進一步設置為，第一磁推器包括矩形移動座，矩形移動座一側壁設置有第一永磁鐵；調節軸周側面靠近底部位置設置有螺紋結構，矩形移動座與螺紋結構螺紋配合；當矩形移動座上移至其完全位于調節通道內部時，矩形移動座剛好脫離螺紋結構。

本發明進一步設置為，第二磁推器包括設置于徑向通道內部的固定板和移動板，固定板與移動板之間連接有彈性元件，移動板一側壁上設置有與固定板滑動配合的移動桿，移動桿一端固定有與第一永磁鐵磁性相斥的第二永磁鐵；移動環底部設置有磁力口，移動板頂部設置有與磁力口磁性相斥的電磁鐵。

本發明進一步設置為，離心組件還包括貼合于對應引流支撐環底部的密封引流環，密封引流環頂部固定連接有貼合于壓泥盤底部的錐形排水環；密封引流環內壁固定設置有安裝架，該安裝架底部設置有離心馬達，離心馬達輸出軸固定連接在壓泥盤底部；密封引流環底部固定設置有錐形集水環，錐形集水環底部固定設置有與對應引流支撐環頂部固定連接的連接柱；密封引流環外側設置有與錐形集水環固定連接的儲水環體，儲水環體周側設置有排水接頭，密封引流環周側面靠近底部位置設置有若干集水口。

本發明具有以下有益效果：

1、本發明通過將第一脫水機構和多個第二脫水機構設置成塔形結構，在上層脫水機構進行脫水處理的同時進行下層脫水機構中污泥的輸入，實現由塔頂至塔底先后進行污泥脫水處理，不僅提高了污泥脫水處理的效率，而且大大增加了污泥處理量，減少污泥處理設備占地面積，有利于污泥脫水處理設備在環保領域的推廣。

2、本發明通過將脫水箱和離心盤設置在不同的脫水位上并采用卡合方式連接，當通過離心盤的旋轉實現脫水箱中污泥的離心脫水，再通過壓泥盤進行擠壓成泥餅后，在升降臺作用下使得離心盤下移脫離脫水箱，在離心盤的旋轉下可實現泥餅的離心收集，從而提高了污泥的脫水率和泥餅的收集效率。

3、本發明在實現高含水污泥的離心脫水后，通過壓泥盤的下移擠壓離心脫水污泥，進一步實現了污泥的脫水處理，在擠壓形成泥餅之后，控制電磁鐵通電具磁，利用電磁鐵對移動環上的磁力口的磁排斥力使得分割刀向上移動貼合在壓泥盤底部，由此實現泥餅的快速分割成泥餅塊，在離心旋轉力下可實現泥餅塊的高效收集。

當然，實施本發明的任一產品并不一定需要同時達到以上所述的所有優點。

（發明人：朱黎明;樊冬冬;王遠航;董濱;張同生）
