公布日：2023.11.28
申請日：2023.09.27
分類號：C02F1/00(2023.01)I;B01D36/02(2006.01)I;B01D33/46(2006.01)I;B01D33/80(2006.01)I;B01D35/16(2006.01)I
摘要
本發明公開了固液分離滿足廢水循環使用的裝置，包括處理池組件、池體、第一流道、上隔板、下隔板、第二流道、第三流道、第四流道、安裝槽、過濾組件、框體、濾網、導向條、傳動輥、導軌、擋條、張緊輥、安裝架、螺栓、緩流區、第一吸渣管、通孔、刮板、導向桿、限位螺母、彈簧、氣管、噴嘴、電機和清渣組件；本發明的處理池組件設計有多個流道，配合多級過濾組件，可以保證良好的固液分離效果；本發明的過濾組件設計有自清潔功能，無需人工清理維護，從而降低了人力成本，保證了廢水處理效率；本發明的清渣組件利用負壓抽吸分離出的雜物，實現廢渣自動收集，方便清理，以此減少作業人員的工作量，降低勞動強度。
權利要求書
1.固液分離滿足廢水循環使用的裝置，包括處理池組件（1），其特征在于：所述處理池組件（1）包括池體（11），池體（11）內設置有第一流道（12），第一流道（12）的輸出端導通連接有第二流道（15），第二流道（15）的輸出端導通連接有第三流道（16），第三流道（16）的輸出端導通連接有第四流道（17），第一流道（12）內固定連接有多個上隔板（13），上隔板（13）的一側設置有下隔板（14），且下隔板（14）設置于上隔板（13）的底端，第一流道（12）、第二流道（15）、第三流道（16）和第四流道（17）的輸出端均安裝有過濾組件（2）。
2.根據權利要求1所述的固液分離滿足廢水循環使用的裝置，其特征在于：所述過濾組件（2）包括框體（21）、濾網（22）、導向條（23）、傳動輥（24）、導軌（25）、擋條（26）、張緊輥（27）、安裝架（28）、螺栓（29）、緩流區（210）、第一吸渣管（211）、通孔（212）、刮板（213）、導向桿（214）、限位螺母（215）、彈簧（216）、氣管（217）、噴嘴（218）和電機（219），框體（21）兩端均套接有安裝槽（18），且安裝槽（18）固定連接于池體（11）內，框體（21）內設置有濾網（22），濾網（22）內套接有兩個傳動輥（24），且傳動輥（24）轉動連接于框體（21）內，框體（21）上表面固定連接有電機（219），且電機（219）的輸出端固定連接于其中一個傳動輥（24）上，框體（21）內設置有緩流區（210），緩流區（210）內安裝有刮板（213），且刮板（213）設置于濾網（22）的一側外壁上，刮板（213）的一側設置有氣管（217），且氣管（217）套接于濾網（22）內。
3.根據權利要求2所述的固液分離滿足廢水循環使用的裝置，其特征在于：所述刮板（213）上固定連接有兩個導向桿（214），導向桿（214）的另一端均螺紋連接有限位螺母（215），且導向桿（214）滑動連接于框體（21）上，導向桿（214）上套接有彈簧（216），且彈簧（216）的一端固定連接于框體（21）上，另一端固定連接于刮板（213）上。
4.根據權利要求2所述的固液分離滿足廢水循環使用的裝置，其特征在于：所述氣管（217）固定連接于框體（21）內，氣管（217）上導通固定有多個噴嘴（218）。
5.根據權利要求2所述的固液分離滿足廢水循環使用的裝置，其特征在于：所述緩流區（210）內設置有第一吸渣管（211），且第一吸渣管（211）固定連接于框體（21）內。
6.根據權利要求2所述的固液分離滿足廢水循環使用的裝置，其特征在于：所述濾網（22）的兩端均固定連接有導向條（23），且導向條（23）傳動連接于傳動輥（24）上。
7.根據權利要求6所述的固液分離滿足廢水循環使用的裝置，其特征在于：所述導向條（23）上套接有導軌（25），且導軌（25）固定連接于框體（21）上。
8.根據權利要求6所述的固液分離滿足廢水循環使用的裝置，其特征在于：兩個所述傳動輥（24）的一側均設置有兩個擋條（26），且擋條（26）固定連接于框體（21）內，擋條（26）的一側設置有張緊輥（27），張緊輥（27）上安裝有安裝架（28），安裝架（28）上固定連接有螺栓（29），且螺栓（29）固定連接于框體（21）內，兩個擋條（26）和兩個張緊輥（27）分別設置于濾網（22）的兩側外壁上。
9.根據權利要求1所述的固液分離滿足廢水循環使用的裝置，其特征在于：所述處理池組件（1）的一側設置有清渣組件（3），清渣組件（3）包括清渣罐（31）、濾筒（32）、電動閥（33）、循環泵（34）、真空泵（35）、連接管（36）和第二吸渣管（37），且清渣罐（31）設置于池體（11）的一側，清渣罐（31）內安裝有濾筒（32），且濾筒（32）的輸入端導通固定于第一吸渣管（211）上，濾筒（32）的輸入端導通固定有多個第二吸渣管（37），且第一吸渣管（211）和第二吸渣管（37）上均開設有通孔（212），多個第二吸渣管（37）分別固定連接于上隔板（13）和下隔板（14）上，清渣罐（31）的下表面導通固定有電動閥（33），電動閥（33）的輸出端導通連接有循環泵（34），且循環泵（34）的輸出端導通連接于第一流道（12）的輸入端，循環泵（34）的底端設置有真空泵（35），真空泵（35）的輸入端導通固定有連接管（36），且連接管（36）的另一端導通固定于清渣罐（31）的上表面。

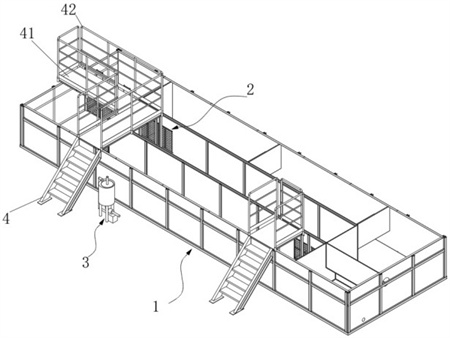

10.根據權利要求9所述的固液分離滿足廢水循環使用的裝置，其特征在于：所述池體（11）上固定連接有斜梯（4），斜梯（4）的一端固定連接有走道平臺（41），且走道平臺（41）安裝于池體（11）的頂端，走道平臺（41）上固定連接有護欄（42）。
發明內容
本發明的目的在于提供固液分離滿足廢水循環使用的裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：固液分離滿足廢水循環使用的裝置，包括處理池組件，所述處理池組件包括池體，池體內設置有第一流道，第一流道的輸出端導通連接有第二流道，第二流道的輸出端導通連接有第三流道，第三流道的輸出端導通連接有第四流道，第一流道內固定連接有多個上隔板，上隔板的一側設置有下隔板，且下隔板設置于上隔板的底端，第一流道、第二流道、第三流道和第四流道的輸出端均安裝有過濾組件。
優選的，所述過濾組件包括框體、濾網、導向條、傳動輥、導軌、擋條、張緊輥、安裝架、螺栓、緩流區、第一吸渣管、通孔、刮板、導向桿、限位螺母、彈簧、氣管、噴嘴和電機，框體兩端均套接有安裝槽，且安裝槽固定連接于池體內，框體內設置有濾網，濾網內套接有兩個傳動輥，且傳動輥轉動連接于框體內，框體上表面固定連接有電機，且電機的輸出端固定連接于其中一個傳動輥上，框體內設置有緩流區，緩流區內安裝有刮板，且刮板設置于濾網的一側外壁上，刮板的一側設置有氣管，且氣管套接于濾網內。
優選的，所述刮板上固定連接有兩個導向桿，導向桿的另一端均螺紋連接有限位螺母，且導向桿滑動連接于框體上，導向桿上套接有彈簧，且彈簧的一端固定連接于框體上，另一端固定連接于刮板上。
優選的，所述氣管固定連接于框體內，氣管上導通固定有多個噴嘴。
優選的，所述緩流區內設置有第一吸渣管，且第一吸渣管固定連接于框體內。
優選的，所述濾網的兩端均固定連接有導向條，且導向條傳動連接于傳動輥上。
優選的，所述導向條上套接有導軌，且導軌固定連接于框體上。
優選的，兩個所述傳動輥的一側均設置有兩個擋條，且擋條固定連接于框體內，擋條的一側設置有張緊輥，張緊輥上安裝有安裝架，安裝架上固定連接有螺栓，且螺栓固定連接于框體內，兩個擋條和兩個張緊輥分別設置于濾網的兩側外壁上。
優選的，所述處理池組件的一側設置有清渣組件，清渣組件包括清渣罐、濾筒、電動閥、循環泵、真空泵、連接管和第二吸渣管，且清渣罐設置于池體的一側，清渣罐內安裝有濾筒，且濾筒的輸入端導通固定于第一吸渣管上，濾筒的輸入端導通固定有多個第二吸渣管，且第一吸渣管和第二吸渣管上均開設有通孔，多個第二吸渣管分別固定連接于上隔板和下隔板上，清渣罐的下表面導通固定有電動閥，電動閥的輸出端導通連接有循環泵，且循環泵的輸出端導通連接于第一流道的輸入端，循環泵的底端設置有真空泵，真空泵的輸入端導通固定有連接管，且連接管的另一端導通固定于清渣罐的上表面。
優選的，所述池體上固定連接有斜梯，斜梯的一端固定連接有走道平臺，且走道平臺安裝于池體的頂端，走道平臺上固定連接有護欄。
與現有技術相比，本發明的有益效果是：本發明的處理池組件設計有多個流道，配合多級過濾組件，可以保證良好的固液分離效果；本發明的過濾組件設計有自清潔功能，無需人工清理維護，從而降低了人力成本，保證了廢水處理效率；本發明的清渣組件利用負壓抽吸分離出的雜物，實現廢渣自動收集，方便清理，以此減少作業人員的工作量，降低勞動強度。
（發明人：王景來;張衛;周飛;馮文浩;張劍煌;羅鴻青;李成鑫;陳細華;林文銳;闕佛容）
