公布日：2023.12.22
申請日：2023.10.23
分類號：C02F11/13(2019.01)I;C02F11/12(2019.01)I;C10L5/46(2006.01)I;F23J15/02(2006.01)I;F23J15/06(2006.01)I;F22B1/18(2006.01)I;F26B21/00(2006.01)I
摘要

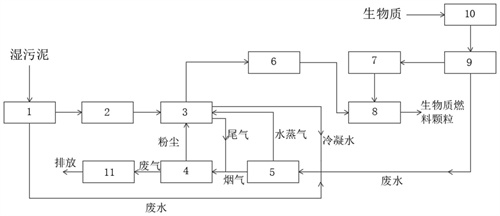

本發明提出一種污泥回收裝置與回收方法，裝置包括脫水機、干燥機、除塵器、余熱鍋爐和混合造粒機，干燥機的污泥進口與脫水機的污泥出口相連，除塵器的尾氣進口與干燥機的尾氣出口相連，除塵器的粉塵出口與干燥機的粉塵入口相連，除塵器的排氣口連接廢氣處理裝置；余熱鍋爐的進水口分別與干燥機的冷凝水出口與脫水機的廢水出口相連，余熱鍋爐的水蒸氣出口與干燥機的水蒸氣進口相連；混合造粒機的干污泥進口與干燥機的干污泥出口相連。本發明結合生物質燃料制備工藝，可將濕污泥干化過程中產生的尾氣以及冷凝水進行再利用，無三廢排放，可防止污泥的臭味散發到外界空氣中，同時也可防止廢氣中的污染物排放到大氣中。
權利要求書
1.一種污泥回收裝置，其特征在于，包括：脫水機，所述脫水機具有濕污泥進口、污泥出口和廢水出口；干燥機，所述干燥機具有污泥進口、水蒸氣進口、粉塵入口、干污泥出口、尾氣出口和冷凝水出口，所述干燥機的污泥進口與所述脫水機的污泥出口相連；除塵器，所述除塵器具有尾氣進口、粉塵出口和排氣口，所述除塵器的尾氣進口與所述干燥機的尾氣出口相連，所述除塵器的粉塵出口與所述干燥機的粉塵入口相連，所述除塵器的排氣口連接廢氣處理裝置；余熱鍋爐，所述余熱鍋爐具有進水口、煙氣出口和水蒸氣出口，所述余熱鍋爐的進水口分別與所述干燥機的冷凝水出口與所述脫水機的廢水出口相連，所述余熱鍋爐的水蒸氣出口與所述干燥機的水蒸氣進口相連；混合造粒機，所述混合造粒機具有干污泥進口、生物質進口和生物質燃料出口，所述混合造粒機的干污泥進口與所述干燥機的干污泥出口相連。
2.根據權利要求1所述的污泥回收裝置，其特征在于，還包括：粉碎機，所述粉碎機具有粉碎腔以及連通所述粉碎腔的生物質進口和生物質出口；固體壓縮機，所述固體壓縮機具有生物質進口、生物質出口與廢水出口，所述固體壓縮機的生物質進口與所述粉碎機的生物質出口相連，所述固體壓縮機的生物質出口與所述混合造粒機的生物質進口相連。
3.根據權利要求1所述的污泥回收裝置，其特征在于，所述余熱鍋爐的煙氣出口與所述除塵器的尾氣進口相連。
4.根據權利要求1所述的污泥回收裝置，其特征在于，還包括污泥倉，所述污泥倉連接于所述脫水機的污泥出口與所述干燥機的污泥進口之間。
5.根據權利要求1所述的污泥回收裝置，其特征在于，還包括干污泥倉，所述干污泥倉連接于所述干燥機的干污泥出口與所述混合造粒機的干污泥進口之間。
6.根據權利要求2所述的污泥回收裝置，其特征在于，還包括生物質倉，所述生物質倉連接于所述固體壓縮機的生物質出口與所述混合造粒機的生物質進口之間。
7.根據權利要求2所述的污泥回收裝置，其特征在于，所述固體壓縮機的廢水出口與所述余熱鍋爐的進水口相連。
8.一種污泥回收方法，其特征在于，利用權利要求1-7任一項所述的污泥回收裝置，包括如下步驟：濕污泥進入脫水機脫水后，進入干燥機干燥形成干污泥，干污泥與生物質通入混合造粒機中混合后造粒，得到生物質燃料顆粒；其中，所述干燥機在對污泥干化的過程中產生的尾氣通入除塵器進行除塵處理，濕污泥在所述脫水機中脫除的水分以及所述干燥機在對污泥干化過程中產生的冷凝水均進入余熱鍋爐中轉化為水蒸氣，再將水蒸氣通入所述干燥機中作為污泥干化的熱源，所述除塵器中得到的粉塵通入所述干燥機中與正在干化的污泥混合，除塵后得到的廢氣通入廢氣處理裝置。
9.根據權利要求8所述的污泥回收方法，其特征在于，生物質在通入所述混合造粒機之前，先通入粉碎機進行粉碎，然后通入固體壓縮機中壓縮成為細小且干燥的生物質顆粒，將生物質顆粒通入所述混合造粒機中與干污泥進行混合。
10.根據權利要求8所述的污泥回收方法，其特征在于，所述固體壓縮機中在對生物質壓縮過程產生的廢水通入所述余熱鍋爐中，用于轉化為水蒸氣，所述余熱鍋爐產生的煙氣通入所述除塵器中進行除塵處理。
發明內容
本發明旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本發明實施例提供一種污泥回收裝置與回收方法，結合生物質燃料制備工藝，對濕污泥干化過程中產生的廢氣、廢水進行有效利用，達到零排放。
本發明一方面實施例提出一種污泥回收裝置，包括：脫水機、干燥機、除塵器、余熱鍋爐和混合造粒機，所述脫水機具有濕污泥進口、污泥出口和廢水出口；所述干燥機具有污泥進口、水蒸氣進口、粉塵入口、干污泥出口、尾氣出口和冷凝水出口，所述干燥機的污泥進口與所述脫水機的污泥出口相連；所述除塵器具有尾氣進口、粉塵出口和排氣口，所述除塵器的尾氣進口與所述干燥機的尾氣出口相連，所述除塵器的粉塵出口與所述干燥機的粉塵入口相連，除塵器的排氣口連接廢氣處理裝置；所述余熱鍋爐具有進水口、煙氣出口和水蒸氣出口，所述余熱鍋爐的進水口分別與所述干燥機的冷凝水出口與所述脫水機的廢水出口相連，所述余熱鍋爐的水蒸氣出口與所述干燥機的水蒸氣進口相連；所述混合造粒機具有干污泥進口、生物質進口和生物質燃料出口，所述混合造粒機的干污泥進口與所述干燥機的干污泥出口相連。
本發明通過設置干燥機、除塵器和余熱鍋爐，結合生物質燃料制備工藝，可將濕污泥干化過程中產生的尾氣以及冷凝水進行再利用，無三廢排放。通過設置廢氣處理裝置，可防止污泥的臭味散發到外界空氣中，同時也可防止廢氣中的污染物排放到大氣中。
在一些實施例中，所述污泥回收裝置還包括：粉碎機和固體壓縮機，所述粉碎機具有粉碎腔以及連通所述粉碎腔的生物質進口和生物質出口；所述固體壓縮機具有生物質進口、生物質出口與廢水出口，所述固體壓縮機的生物質進口與所述粉碎機的生物質出口相連，所述固體壓縮機的生物質出口與所述混合造粒機的生物質進口相連。將生物質先壓縮成顆粒狀，然后與干污泥進行混合造粒，可將生物質的水分脫除，提高了最終制備的生物質燃料顆粒的干燥性。
在一些實施例中，所述余熱鍋爐的煙氣出口與所述除塵器的尾氣進口相連�？蓪⒂酂徨仩t的煙氣通入除塵器中，將煙氣中的粉塵通入干燥機中進行再利用。
在一些實施例中，所述污泥回收裝置還包括污泥倉，所述污泥倉連接于所述脫水機的污泥出口與所述干燥機的污泥進口之間。可將脫水后的污泥暫時儲存。
在一些實施例中，所述污泥回收裝置還包括干污泥倉，所述干污泥倉連接于所述干燥機的干污泥出口與所述混合造粒機的干污泥進口之間�？蓪⒏苫蟮母晌勰鄷簳r(shí)儲存。
在一些實施例中，所述污泥回收裝置還包括生物質倉，所述生物質倉連接于所述固體壓縮機的生物質出口與所述混合造粒機的生物質進口之間�？蓪⒎鬯楹蛪嚎s后的生物質顆粒暫時儲存。
在一些實施例中，所述固體壓縮機的廢水出口與所述余熱鍋爐的進水口相連�？蓪⑸镔|(zhì)壓縮后產生的廢水再利用，在余熱鍋爐中轉化為水蒸氣輸送至干燥機中，作為干化污泥的熱源。
本發明另一方面實施例提出一種污泥回收方法，利用上述的污泥回收裝置，包括如下步驟：濕污泥進入脫水機脫水后，進入干燥機干燥形成干污泥，干污泥與生物質通入混合造粒機中混合后造粒，得到生物質燃料顆粒；其中，所述干燥機在對污泥干化的過程中產生的尾氣通入除塵器進行除塵處理，濕污泥在所述脫水機中脫除的水分以及所述干燥機在對污泥干化過程中產生的冷凝水均進入余熱鍋爐中轉化為水蒸氣，再將水蒸氣通入所述干燥機中作為污泥干化的熱源，所述除塵器中得到的粉塵通入所述干燥機中與正在干化的污泥混合，除塵后得到的廢氣通入廢氣處理裝置。
本發明結合生物質燃料制備工藝，可將濕污泥干化過程中產生的尾氣以及冷凝水進行再利用，無三廢排放。
在一些實施例中，生物質在通入所述混合造粒機之前，先通入粉碎機進行粉碎，然后通入固體壓縮機中壓縮成為細小且干燥的生物質顆粒，將生物質顆粒通入所述混合造粒機中與干污泥進行混合�？蓪⑸镔|(zhì)的水分脫除，提高了最終制備的生物質燃料顆粒的干燥性。
在一些實施例中，所述固體壓縮機中在對生物質壓縮過程產生的廢水通入所述余熱鍋爐中，用于轉化為水蒸氣，所述余熱鍋爐產生的煙氣通入所述除塵器中進行除塵處理。可將煙氣中的粉塵通入干燥機中進行再利用。
（發明人：李沐澤;李杰;張琦峰;張華東;張?zhí)斐?/span>;陳晨;殷子祺;李錦霈）
