公布日：2024.06.21
申請日：2024.01.30
分類號：C02F1/40(2023.01)I;C02F1/48(2023.01)I;C02F101/32(2006.01)N
摘要
本文提出了一種電磁復合場高效處理含油污水的工藝設備，采用了多區段變頻電場布置；電、磁場、流場驅動相結合的含油污水脫除的創新技術，可有效回收含乳化油污水的微量油成分；多場驅動可有效提高含油污水處理效果，尤其對O/W的乳化液。通過電泳、震蕩聚結、電磁驅動提高自動上浮聚結的強度和能力，極大地減少反應時間；該工藝和系統設備提高了含油污水收油效率，降低了環境污染與環境治理成本，同時提高了經濟效益；屬于能源環保裝備與石化環保等領域。
權利要求書
1.一種電磁復合場高效處理含油污水的工藝設備，設備的主體為豎向的反應罐體，反應罐體的內部設有高低頻電磁反應組件，其特征在于，所述的高低頻電磁反應組件包括高頻反應器和低頻反應器，所述的高頻反應器和低頻反應器橫向中線對稱的設在反應罐體的內部上下兩端，高頻反應器設在反應罐體的內側下部，低頻反應器設在反應罐體的內側上部，高頻反應器和低頻反應器之間設有中部水力分布器，所述的低頻反應器的底部設有底部水力分布器，所述的底部水力分布器的下方設有水力均分布管，所述的高頻反應器和低頻反應器的反應罐體外側設有電磁發生裝置，所述的高頻反應器的左側外部設有S極磁場發生裝置，高頻反應器的右側外部設有N極磁場發生裝置，所述的低頻反應器的左側外部設有N極磁場發生裝置，低頻反應器的右側外部設有S極磁場發生裝置，所述的高頻反應器和低頻反應器均豎向垂直的設有若干中心電極桿，高頻反應器的中心電極桿與低頻反應器的中心電極桿相互豎向的交錯設置，所述的中心電極桿的內側設有若干中心電極，所述的中心電極的外側設有六邊形的對電極，中心電極與對電極之間設有電極間隙，中心電極通過六邊形的對電極與相鄰的中心電極相互等距交錯式的設置。
2.根據權利要求1所述的一種電磁復合場高效處理含油污水的工藝設備，其特征在于，所述的反應罐體的形狀為豎向的圓球端部罐體，反應罐體的頂端中心設有排氣閥組，反應罐體的底端中心設有排污閥組，反應罐體的上端內側設有油層，所述的油層下方設有水層，油層的外側橫向貫穿的設有排油閥組，所述的水層上部外側橫向貫穿的設有排水閥組，水層的下方設有高低頻電磁反應組件,所述的高低頻電磁反應組件的底部與排污閥組的上方之間設有給水泵閥組件。
3.根據權利要求1所述的一種電磁復合場高效處理含油污水的工藝設備，其特征在于，所述的電磁發生器為外置懸浮式電磁發生器，電磁發生器包括N極磁場發生裝置和S極磁場發生裝置，電磁發生器環形外包式的設在反應罐體的外側，電磁發生器均朝向反應罐體的內部，電磁發生器相鄰的端部之間設有外部電磁消除隔斷。
4.根據權利要求1所述的一種電磁復合場高效處理含油污水的工藝設備，其特征在于，所述的中心電極包括導電芯、導電防腐層和絕緣層，所述的導電芯的形狀為圓柱型，導電芯的環形外側外包式的設有導電防腐層，所述的導電防腐層的形狀為圓筒形，導電防腐層的外側外包式的設有絕緣層。
5.根據權利要求1所述的一種電磁復合場高效處理含油污水的工藝設備，其特征在于，所述的中心電極桿通過排列支架豎直排列支撐，排列支架包括橫向梁架和縱向梁架，所述的橫向梁架和縱向梁架之間設有若干中心電極桿，所述的橫向梁架矩形框架式的相互對稱平行的設在四角處，橫向梁架包括電極頂部橫架和電極底部橫架，所述的電極頂部橫架和電極底部橫架之間設有若干縱向梁架，若干的所述縱向梁架相互等距平行的設置，縱向梁架表面貫穿式的設有若干縱梁插孔，若干的所述縱梁插孔相互等距共線的設在縱向梁架表面，縱梁插孔的內側設有中心電極桿，所述的相鄰的縱向梁架的縱梁插孔相互縱向等距交錯設置。
6.根據權利要求5所述的一種電磁復合場高效處理含油污水的工藝設備，其特征在于，所述的縱梁插孔均設在相鄰的兩個縱梁插孔之間，縱梁插孔與相鄰的一側兩個縱梁插孔圓心組成的夾角為a，縱梁插孔與左右相鄰的兩側同一橫線的縱梁插孔圓心組成的夾角為b，所述的a的角度范圍是60-150°，所述的b的角度范圍是30-150°。
7.根據權利要求1所述的一種電磁復合場高效處理含油污水的工藝設備，其特征在于，所述的高頻反應器和低頻反應器內側的中心電極桿之間的空隙為電磁反應腔，所述的電磁反應腔內部設有含油污水，所述的含油污水通過濾網進入反應罐體內部。
8.根據權利要求1所述的一種電磁復合場高效處理含油污水的工藝設備，其特征在于，所述的高頻反應器的參數為；電場強度：200-1000V/cm，電場頻率：100-1000Hz，占空比：30-100％，正負極輸出占比：50-100％(正向脈沖與總脈沖區間的比值)，磁場強度：0-2T，截面流速：0.01-0.5m/min，中心電極間距：0-20cm。
9.根據權利要求1所述的一種電磁復合場高效處理含油污水的工藝設備，其特征在于，所述的低頻反應器的參數為；電場強度：500-2000V/cm，電場頻率：0-200Hz，占空比：30-90％，正負極輸出占比：50-100％(正向脈沖與總脈沖區間的比值)，磁場強度：1-2T，截面流速：0.01-0.5m/min，中心電極間距：5-50cm。
發明內容
為了解決上述問題，本文提出了一種電磁復合場高效處理含油污水的工藝設備，設備的主體為豎向的反應罐體，反應罐體的內部設有高低頻電磁反應組件，所述的高低頻電磁反應組件包括高頻反應器和低頻反應器，所述的高頻反應器和低頻反應器橫向中線對稱的設在反應罐體的內部上下兩端，高頻反應器設在反應罐體的內側下部，低頻反應器設在反應罐體的內側上部，高頻反應器和低頻反應器之間設有中部水力分布器，所述的低頻反應器的底部設有底部水力分布器，所述的底部水力分布器的下方設有水力均分布管，所述的高頻反應器和低頻反應器的反應罐體外側設有電磁發生裝置，所述的高頻反應器的左側外部設有S極磁場發生裝置，高頻反應器的右側外部設有N極磁場發生裝置，所述的低頻反應器的左側外部設有N極磁場發生裝置，低頻反應器的右側外部設有S極磁場發生裝置，所述的高頻反應器和低頻反應器均豎向垂直的設有若干中心電極桿，高頻反應器的中心電極桿與低頻反應器的中心電極桿相互豎向的交錯設置，所述的中心電極桿的內側設有若干中心電極，所述的中心電極的外側設有六邊形的對電極，中心電極與對電極之間設有電極間隙，中心電極通過六邊形的對電極與相鄰的中心電極相互等距交錯式的設置，采用了多區段變頻電場布置；電、磁場、流場驅動相結合的含油污水脫除的創新技術，可有效回收含乳化油污水的微量油成分；多場驅動可有效提高含油污水處理效果，尤其對O/W的乳化液。通過電泳、震蕩聚結、電磁驅動提高自動上浮聚結的強度和能力，極大地減少反應時間；該工藝和系統設備提高了含油污水收油效率，降低了環境污染與環境治理成本，同時提高了經濟效益；屬于能源環保裝備與石化環保等領域。

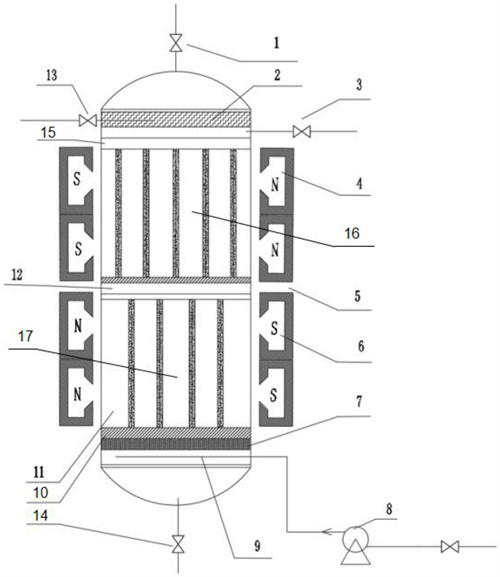

反應罐體的形狀為豎向的圓球端部罐體，反應罐體的頂端中心設有排氣閥組，反應罐體的底端中心設有排污閥組，反應罐體的上端內側設有油層，所述的油層下方設有水層，油層的外側橫向貫穿的設有排油閥組，所述的水層上部外側橫向貫穿的設有排水閥組，水層的下方設有高低頻電磁反應組件,所述的高低頻電磁反應組件的底部與排污閥組的上方之間設有給水泵閥組件，本裝備可單獨或協同使用，占地面積小，處理量大、處理效率高、運行能耗低，環境適應性與系統兼容性好的優點，可廣泛應用于不同復雜工況和外部環境下，撬裝安裝方便，安裝成本低
電磁發生器為外置懸浮式電磁發生器，電磁發生器包括N極磁場發生裝置和S極磁場發生裝置，電磁發生器環形外包式的設在反應罐體的外側，電磁發生器均朝向反應罐體的內部，電磁發生器相鄰的端部之間設有外部電磁消除隔斷，采用多區段變頻電場，多區段磁場、反應器流場的耦合設置，油滴受到電場驅動與磁場洛倫茲力驅動，使得流體獲得渦流電泳與震蕩聚結的能力；同時由于油滴與水之間所含電荷性質和數量區別較大，在電、磁驅動力協同作用下獲得的加速度不同，此時油滴會增加碰撞幾率而結合成為大油滴上浮，有效降低橫向擴散與返渾階段時間，快速形成分層，進而獲得更高的O/W分離效果。
中心電極包括導電芯、導電防腐層和絕緣層，所述的導電芯的形狀為圓柱型，導電芯的環形外側外包式的設有導電防腐層，所述的導電防腐層的形狀為圓筒形，導電防腐層的外側外包式的設有絕緣層，中心電極桿通過排列支架豎直排列支撐，排列支架包括橫向梁架和縱向梁架，所述的橫向梁架和縱向梁架之間設有若干中心電極桿，所述的橫向梁架矩形框架式的相互對稱平行的設在四角處，橫向梁架包括電極頂部橫架和電極底部橫架，所述的電極頂部橫架和電極底部橫架之間設有若干縱向梁架，若干的所述縱向梁架相互等距平行的設置，縱向梁架表面貫穿式的設有若干縱梁插孔，若干的所述縱梁插孔相互等距共線的設在縱向梁架表面，縱梁插孔的內側設有中心電極桿，所述的相鄰的縱向梁架的縱梁插孔相互縱向等距交錯設置，采用特殊的電極材料形式與布置形式，減少了內件的安裝難度；同時可有效減少無效電流的發生，降低系統能耗與有害副產物的產生，同時使得電極材料在氣、液、熱等工況條件下具有良好的化學穩定性、熱穩定性、抗氧化能力、良好的導電能力；可顯著降低電流釋放，提高電壓強度，場強強度分布均勻，縱梁插孔均設在相鄰的兩個縱梁插孔之間，縱梁插孔與相鄰的一側兩個縱梁插孔圓心組成的夾角為a，縱梁插孔與左右相鄰的兩側同一橫線的縱梁插孔圓心組成的夾角為b，所述的a的角度范圍是60-150°，所述的b的角度范圍是30-150°，電破乳過程中，當電壓過高時乳液電流增大、發熱嚴重，且可能發生電解和極板短路的現象；本電極材料與特殊結構設計可極大的提高放電電壓，減少電流的輸出，可有效避免該現象的發生。
高頻反應器和低頻反應器內側的中心電極桿之間的空隙為電磁反應腔，所述的電磁反應腔內部設有含油污水，所述的含油污水通過濾網進入反應罐體內部，含O/W的污水經過過濾后進入反應器，過濾目數為100-300目，用以去除較大的固體顆粒物。
高頻反應器的參數為；電場強度：200-1000V/cm，電場頻率：100-1000Hz，占空比：30-100％，正負極輸出占比：50-100％(正向脈沖與總脈沖區間的比值)，磁場強度：0-2T，截面流速：0.01-0.5m/min，中心電極間距：0-20cm，低頻反應器的參數為；電場強度：500-2000V/cm，電場頻率：0-200Hz，占空比：30-90％，正負極輸出占比：50-100％(正向脈沖與總脈沖區間的比值)，磁場強度：1-2T，截面流速：0.01-0.5m/min，中心電極間距：5-50cm。
有益效果：
(1)本發明提供了一種電、磁復合場高效破乳工藝方法及其系統裝備，應用于乳化油污水的油水的分離，尤其對采油工業、煉化行業的O/W體系有極佳的分離處理效果，使用范圍廣。
(2)本裝備可單獨或協同使用，占地面積小，處理量大、處理效率高、運行能耗低，環境適應性與系統兼容性好的優點，可廣泛應用于不同復雜工況和外部環境下，撬裝安裝方便，安裝成本低。
(3)采用多區段變頻電場，多區段磁場、反應器流場的耦合設置，油滴受到電場驅動與磁場洛倫茲力驅動，使得流體獲得渦流電泳與震蕩聚結的能力；同時由于油滴與水之間所含電荷性質和數量區別較大，在電、磁驅動力協同作用下獲得的加速度不同，此時油滴會增加碰撞幾率而結合成為大油滴上浮，有效降低橫向擴散與返渾階段時間，快速形成分層，進而獲得更高的O/W分離效果。
(4)采用特殊的電極材料形式與布置形式，減少了內件的安裝難度；同時可有效減少無效電流的發生，降低系統能耗與有害副產物的產生，同時使得電極材料在氣、液、熱等工況條件下具有良好的化學穩定性、熱穩定性、抗氧化能力、良好的導電能力；可顯著降低電流釋放，提高電壓強度，場強強度分布均勻；
(5)電破乳過程中，當電壓過高時乳液電流增大、發熱嚴重，且可能發生電解和極板短路的現象；本電極材料與特殊結構設計可極大的提高放電電壓，減少電流的輸出，可有效避免該現象的發生。
(6)反應速度快，分離的油層質量高，有效減少反應器體積和油品的后處理難度；此外本裝置可連續化進水操作，處理量大。
(7)電極材料簡單易得，加工方便。
（發明人：劉建春;劉家誠;彭旭;王洪福;張鵬;王愛傳）
