公布日：2023.12.05

申請日：2023.11.02

分類號：C02F1/52(2023.01)I

摘要

本發明涉及廢水處理技術領域，公開了一種廢水處理用沉淀池，包括沉淀池，所述沉淀池的底部設置有排泥單元，所述排泥單元包括刮板，所述刮板活動連接在沉淀池的內壁底部，所述沉淀池的內壁中部安裝有固定柱，所述固定柱的兩側底部開設有通孔；所述沉淀池的外側設置有排水機構，所述排水機構包括排水槽，所述排水槽的內側滑動連接有擋水板，所述擋水板的外側安裝有連接槽，所述連接槽的一側安裝有連接環，所述連接環的一端轉動連接有第一齒輪，所述第一齒輪的一側設置有導向板。本發明通過電機控制擋水板與刮板的順序運動，使沉淀池能夠自行將清水排出后再排出淤泥，降低人工操作的風險，且裝置的電動元件只需一個電機，故障率較低。

權利要求書

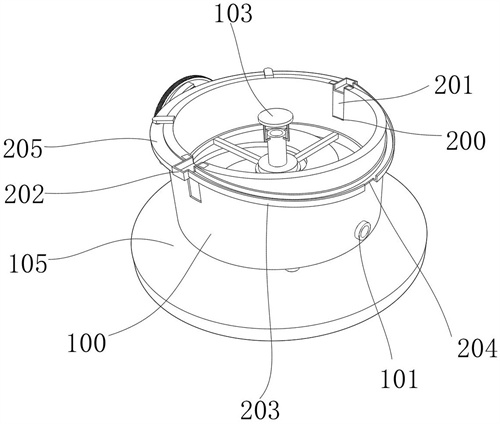

1.一種廢水處理用沉淀池，包括沉淀池（100），其特征在于，所述沉淀池（100）的底部設置有排泥單元，所述排泥單元包括刮板（300），所述刮板（300）活動連接在沉淀池（100）的內壁底部，所述沉淀池（100）的內壁中部安裝有固定柱（305），所述固定柱（305）的兩側底部開設有通孔（306），所述沉淀池（100）的內壁底部與通孔（306）相對位置開設有出泥口（307），所述出泥口（307）內部開設有積泥槽（308），所述積泥槽（308）的底部開設有排泥孔（309），所述排泥孔（309）與沉淀池（100）的底部外側貫通；所述刮板（300）的頂部設置有第二外齒環（311），所述第二外齒環（311）一側嚙合連接有第三齒輪（312），所述第三齒輪（312）的頂部設置有傳動機構，所述傳動機構的與第三齒輪（312）相對一側設置有第四齒輪（317）；所述沉淀池（100）的外側設置有排水機構，所述排水機構包括排水槽（200），所述排水槽（200）的內側滑動連接有擋水板（201），所述擋水板（201）的外側安裝有連接槽（202），所述連接槽（202）的一側安裝有連接環（205），所述連接環（205）的一端轉動連接有第一齒輪（209），所述第一齒輪（209）的一側設置有導向板（210），所述導向板（210）的截面形狀呈螺旋形，所述第一齒輪（209）的頂部與導向板（210）的內壁接觸，所述導向板（210）的內部一端安裝有內齒環（211）；所述固定柱（305）的外側活動套接有內接環（302），所述內接環（302）的外側安裝有四個等間距分布的連接桿（303），四個所述連接桿（303）的外側安裝有同一個外接環（301），所述外接環（301）的外壁與沉淀池（100）的內壁貼合，所述外接環（301）與內接環（302）的底部均安裝在刮板（300）的頂部，所述第二外齒環（311）固定套接在外接環（301）的外側；所述刮板（300）設置有沿著固定柱（305）軸向等間距分布的兩個，每個所述刮板（300）的截面形狀均呈弧形，所述刮板（300）的末端安裝有擋泥板（304），所述擋泥板（304）的截面形狀呈弧形，所述擋泥板（304）的內壁弧度與固定柱（305）的外壁相適配，所述擋泥板（304）的長度大于通孔（306）的長度。

2.根據權利要求1所述的一種廢水處理用沉淀池，其特征在于，所述第三齒輪（312）轉動連接在沉淀池（100）的內部，所述傳動機構包括第一錐齒輪（314）和第二錐齒輪（315），所述第一錐齒輪（314）與第二錐齒輪（315）相互嚙合，所述第一錐齒輪（314）的底部安裝有第一轉軸（313），所述第一轉軸（313）的底部安裝在第三齒輪（312）的頂部，所述第一轉軸（313）轉動連接在沉淀池（100）的內部。

3.根據權利要求2所述的一種廢水處理用沉淀池，其特征在于，所述第二錐齒輪（315）一端安裝有第二轉軸（316），所述第二轉軸（316）的另一端安裝在第四齒輪（317）一端，所述第二轉軸（316）的外側活動套接有套筒（319），所述套筒（319）的兩側安裝有固定架（318），所述固定架（318）的另一端安裝在沉淀池（100）的側面。

4.根據權利要求1所述的一種廢水處理用沉淀池，其特征在于，所述第四齒輪（317）位于內齒環（211）內部，且所述第四齒輪（317）不與內齒環（211）接觸，所述第四齒輪（317）外壁與內齒環（211）所在圓形頂部之間的距離與第一齒輪（209）的直徑相適配，所述內齒環（211）與導向板（210）的外側安裝有同一個連接盤（212），所述連接盤（212）的外側安裝有第一外齒環（213），所述第一外齒環（213）的一側嚙合連接有第二齒輪（214），所述連接盤（212）的一端安裝有支撐柱（216），所述支撐柱（216）的一側安裝有支撐架（217），所述支撐架（217）的一端頂部安裝有電機（215），所述第二齒輪（214）安裝在電機（215）的軸端。

5.根據權利要求1所述的一種廢水處理用沉淀池，其特征在于，所述排水槽（200）、擋水板（201）以及連接槽（202）均設置有相對沉淀池（100）中心對稱分布的兩個，所述連接環（205）的截面形狀呈半圓形，所述連接環（205）的兩端分別安裝在兩個連接槽（202）的一側，所述連接環（205）的兩側活動插接有滑桿（208），所述滑桿（208）的頂部和底部均安裝有固定塊（206），所述固定塊（206）的一側安裝在沉淀池（100）的一側，所述滑桿（208）位于底部的固定塊（206）與連接環（205）之間的位置，活動套接有復位彈簧（207），所述復位彈簧（207）始終處于壓縮狀態。

6.根據權利要求7所述的一種廢水處理用沉淀池，其特征在于，兩個所述連接槽（202）的另一側安裝有引流槽（203），所述引流槽（203）呈斜向下的環形，所述引流槽（203）與連接槽（202）連通，所述引流槽（203）的底部開設有排水口（204）。

7.根據權利要求1所述的一種廢水處理用沉淀池，其特征在于，所述沉淀池（100）的底部貫穿連接有進水管（101），所述進水管（101）的截面形狀呈L型，所述進水管（101）的底部通過積泥槽（308）延伸至沉淀池（100）的外側，所述進水管（101）的頂部呈豎直狀態，所述進水管（101）的頂部側面安裝有四個等間距分布的支撐桿（102），所述支撐桿（102）的截面形狀呈L型，所述支撐桿（102）的頂部安裝有導向塊（103），所述導向塊（103）的底部形狀成四周輻射的坡型。

8.根據權利要求1所述的一種廢水處理用沉淀池，其特征在于，所述沉淀池（100）的底部安裝有支撐腿（104），所述支撐腿（104）的底部安裝有底板（105），所述底板（105）的頂部安裝有導向槽（310），所述導向槽（310）的頂部位于排泥孔（309）的底部。

發明內容

為解決上述技術問題，本發明采用技術方案的基本構思是：一種廢水處理用沉淀池,包括沉淀池，所述沉淀池的底部設置有排泥單元，所述排泥單元包括刮板，所述刮板活動連接在沉淀池的內壁底部，所述沉淀池的內壁中部安裝有固定柱，所述固定柱的兩側底部開設有通孔，所述沉淀池的內壁底部與通孔相對位置開設有出泥口，所述出泥口內部開設有積泥槽，所述積泥槽的底部開設有排泥孔，所述排泥孔與沉淀池的底部外側貫通；所述刮板的頂部設置有第二外齒環，所述第二外齒環一側嚙合連接有第三齒輪，所述第三齒輪的頂部設置有傳動機構，所述傳動機構的與第三齒輪相對一側設置有第四齒輪；所述沉淀池的外側設置有排水機構，所述排水機構包括排水槽，所述排水槽的內側滑動連接有擋水板，所述擋水板的外側安裝有連接槽，所述連接槽的一側安裝有連接環，所述連接環的一端轉動連接有第一齒輪，所述第一齒輪的一側設置有導向板，所述導向板的截面形狀呈螺旋形，所述第一齒輪的頂部與導向板的內壁接觸，所述導向板的內部一端安裝有內齒環。

作為本發明的一種優選實施方式，所述固定柱的外側活動套接有內接環，所述內接環的外側安裝有四個等間距分布的連接桿，四個所述連接桿的外側安裝有同一個外接環，所述外接環的外壁與沉淀池的內壁貼合，所述外接環與內接環的底部均安裝在刮板的頂部，所述第二外齒環固定套接在外接環的外側。

作為本發明的一種優選實施方式，所述刮板設置有沿著固定柱軸向等間距分布的兩個，每個所述刮板的截面形狀均呈弧形，所述刮板的末端安裝有擋泥板，所述擋泥板的截面形狀呈弧形，所述擋泥板的內壁弧度與固定柱的外壁相適配，所述擋泥板的長度大于通孔的長度。

作為本發明的一種優選實施方式，所述第三齒輪轉動連接在沉淀池的內部，所述傳動機構包括第一錐齒輪和第二錐齒輪，所述第一錐齒輪與第二錐齒輪相互嚙合，所述第一錐齒輪的底部安裝有第一轉軸，所述第一轉軸的底部安裝在第三齒輪的頂部，所述第一轉軸轉動連接在沉淀池的內部。

作為本發明的一種優選實施方式，所述第二錐齒輪一端安裝有第二轉軸，所述第二轉軸的另一端安裝在第四齒輪一端，所述第二轉軸的外側活動套接有套筒，所述套筒的兩側安裝有固定架，所述固定架的另一端安裝在沉淀池的側面。

作為本發明的一種優選實施方式，所述第四齒輪位于內齒環內部，且所述第四齒輪不與內齒環接觸，所述第四齒輪外壁與內齒環所在圓形頂部之間的距離與第一齒輪的直徑相適配，所述內齒環與導向板的外側安裝有同一個連接盤，所述連接盤的外側安裝有第一外齒環，所述第一外齒環的一側嚙合連接有第二齒輪，所述連接盤的一端安裝有支撐柱，所述支撐柱的一側安裝有支撐架，所述支撐架的一端頂部安裝有電機，所述第二齒輪安裝在電機的軸端。

作為本發明的一種優選實施方式，所述排水槽、擋水板以及連接槽均設置有相對沉淀池中心對稱分布的兩個，所述連接環的截面形狀呈半圓形，所述連接環的兩端分別安裝在兩個連接槽的一側，所述連接環的兩側活動插接有滑桿，所述滑桿的頂部和底部均安裝有固定塊，所述固定塊的一側安裝在沉淀池的一側，所述滑桿位于底部的固定塊與連接環之間的位置，活動套接有復位彈簧，所述復位彈簧始終處于壓縮狀態。

作為本發明的一種優選實施方式，兩個所述連接槽的另一側安裝有引流槽，所述引流槽呈斜向下的環形，所述引流槽與連接槽連通，所述引流槽的底部開設有排水口。

作為本發明的一種優選實施方式，所述沉淀池的底部貫穿連接有進水管，所述進水管的截面形狀呈L型，所述進水管的底部通過積泥槽延伸至沉淀池的外側，所述進水管的頂部呈豎直狀態，所述進水管的頂部側面安裝有四個等間距分布的支撐桿，所述支撐桿的截面形狀呈L型，所述支撐桿的頂部安裝有導向塊，所述導向塊的底部形狀成四周輻射的坡型。

作為本發明的一種優選實施方式，所述沉淀池的底部安裝有支撐腿，所述支撐腿的底部安裝有底板，所述底板的頂部安裝有導向槽，所述導向槽的頂部位于排泥孔的底部，所述支撐柱的底部安裝在底板的頂部。

本發明與現有技術相比具有以下有益效果：本發明通過電機控制擋水板與刮板的順序運動，使沉淀池能夠自行將清水排出后再排出淤泥，降低人工操作的風險，且裝置的電動元件只需一個電機，故障率較低。

（發明人：鮑博;呂淑琴;任利軍）
