公布日：2023.12.12
申請日：2023.09.26
分類號：C02F1/12(2023.01)I;C02F1/00(2023.01)I;B01D53/50(2006.01)I;B01D53/79(2006.01)I;C02F103/18(2006.01)N
摘要
本發明提供一種鋼廠燒結煙氣濕法脫硫廢水處理系統，包括濕法脫硫塔，濕法脫硫塔下方設置有三聯箱，三聯箱右側下方設置有澄清池，澄清池右側設置有板框壓濾機，澄清池左側設置有廢水箱，廢水箱左側設置有減量塔，減量塔左側設置有濃廢水箱，濃廢水箱通過計量分配模塊連接有雙流體噴槍，與現有技術相比，本發明具有如下的有益效果：本發明采用預處理+低溫?zé)煔鉂饪s+高溫風箱干燥的廢水零排技術路線，能夠?qū)穹摿蛩a(chǎn)生的廢水進行處理，通過使雙流體噴槍設置在燒結高溫風箱上，能夠節省投資運行成本，且利用能夠高溫?zé)煔庥酂嵴舭l(fā)干燥廢水，且雙流體噴槍噴嘴形式改為圓環噴口，能夠防止堵塞，且增大廢水處理量。
權利要求書

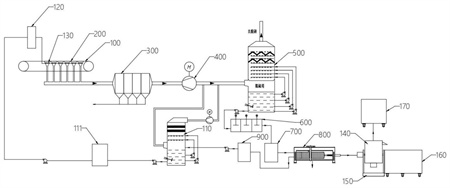

1.一種鋼廠燒結煙氣濕法脫硫廢水處理系統，包括濕法脫硫塔(500)，其特征在于：所述濕法脫硫塔(500)下方設置有三聯箱(600)，所述三聯箱(600)右側下方設置有澄清池(700)，所述澄清池(700)右側設置有板框壓濾機(800)，所述澄清池(700)左側設置有廢水箱(900)，所述廢水箱(900)左側設置有減量塔(110)，所述減量塔(110)左側設置有濃廢水箱(111)，所述濃廢水箱(111)通過計量分配模塊(120)連接有雙流體噴槍(130)，所述計量分配模塊(120)右側下方設置有燒結機(100)，所述燒結機(100)左側設有燒結機高溫風箱(200)，所述燒結機(100)右側設置有電除塵器(300)，所述電除塵器(300)右側設置有主抽風機(400)，所述板框壓濾機(800)右側設置有浮選分離機構(140)，所述浮選分離機構(140)下方設置有翻轉倒出機構(150)，所述浮選分離機構(140)上方設置有水渣轉運機構(170)，所述翻轉倒出機構(150)右側設置有水膏分離機構(160)。
2.如權利要求1所述的一種鋼廠燒結煙氣濕法脫硫廢水處理系統，其特征在于：所述濕法脫硫塔(500)與三聯箱(600)相連，所述三聯箱(600)與澄清池(700)相連，所述澄清池(700)與板框壓濾機(800)相連，所述板框壓濾機(800)與減量塔(110)相連，其中減量塔(110)單獨安裝有多個引風機，所述減量塔(110)與濃廢水箱(111)相連，所述濃廢水箱(111)通過高壓泵與計量分配模塊(120)相連，所述雙流體噴槍(130)均勻布置在燒結機高溫風箱(200)內部，且雙流體噴槍(130)噴嘴為圓環噴頭(1302)，所述燒結機高溫風箱(200)與電除塵器(300)相連，所述電除塵器(300)通過主抽風機(400)與濕法脫硫塔(500)相連，對濕法脫硫塔(500)產生的廢水通過三聯箱(600)進行廢水預處理，濕法脫硫塔(500)中使用的脫硫劑(如石灰石)和煙氣中的SO2反應生成石膏(CaSO4·2H2O)，石膏是脫硫過程中主要的固體副產物，其中大部分石膏會通過物理吸附在廢渣表面，廢水脫掉部分Ca2+、Mg2+等離子后經澄清池(700)去除廢水中的懸浮物和懸浮沉淀物后經過板框壓濾機(800)，板框壓濾機(800)對廢水進行固液分離后，廢水進入廢水箱(900)中，其中廢渣存留在板框壓濾機(800)和澄清池(700)中，然后廢水進入減量塔(110)進行減量濃縮，其中減量塔(110)單獨設置引風機，能夠降低系統風機負荷。
3.如權利要求1所述的一種鋼廠燒結煙氣濕法脫硫廢水處理系統，其特征在于：所述浮選分離機構(140)包括混合筒(1401)、溢流板(1402)以及混合電機(1403)，所述混合筒(1401)右側面上方安裝有溢流板(1402)，所述混合筒(1401)下方中間安裝有混合電機(1403)，所述混合筒(1401)內部中間設置有轉動軸(1405)，所述轉動軸(1405)左右兩側分別安裝有多個攪動桿(1406)，所述混合筒(1401)內部右側上方貫通開設有溢流口(1404)。
4.如權利要求1所述的一種鋼廠燒結煙氣濕法脫硫廢水處理系統，其特征在于：所述翻轉倒出機構(150)包括底座(1501)、固定板(1502)以及轉動軸承(1506)，所述底座(1501)上方左側和右側分別安裝有一個固定板(1502)，兩個所述固定板(1502)側面上方中間分別貫通開設有一個軸承孔，兩個所述軸承孔內分別安裝有一個轉動軸承(1506)，左側所述固定板(1502)左側面上方中間固定有一個翻轉電機(1503)，兩個所述轉動軸承(1506)內側分別安裝有一個連動桿(1507)。
5.如權利要求1所述的一種鋼廠燒結煙氣濕法脫硫廢水處理系統，其特征在于：所述水膏分離機構(160)包括分離筒(1601)、萬向輪一(1602)以及濾水孔板(1603)，所述分離筒(1601)下方四周分別安裝有一個萬向輪一(1602)，所述分離筒(1601)內部上方設置有濾水孔板(1603)，所述濾水孔板(1603)下方設置有多個支撐塊(1604)，所述濾水孔板(1603)上下表面貫通開設有多個濾水小孔(1605)。
6.如權利要求3所述的一種鋼廠燒結煙氣濕法脫硫廢水處理系統，其特征在于：所述混合電機(1403)通過傳動軸與轉動軸(1405)下端連接，所述溢流板(1402)正視面為一種直角三角形結構，所述溢流口(1404)與溢流板(1402)內部連通，所述混合筒(1401)左右兩側面中間分別與兩個連動桿(1507)連接，所述混合電機(1403)為一種電動機，由于廢渣存留在板框壓濾機(800)和澄清池(700)中，繼而當需要對廢渣中的石膏進行再利用時，可將板框壓濾機(800)和澄清池(700)中廢渣倒入混合筒(1401)內部，然后向混合筒(1401)內部加入水體和浮選劑(浮選劑的選擇要根據具體的廢渣類型、廢渣性質、浮選過程要求以及經濟和環境等因素綜合考慮選用，水位需要高過溢流口(1404)，并且需要持續加入水體)，下一步啟動混合電機(1403)，混合電機(1403)能夠通過傳動軸帶動轉動軸(1405)轉動，轉動軸(1405)能夠帶動多個攪動桿(1406)轉動對廢渣進行攪拌，通過攪拌，能夠?qū)⒏∵x劑均勻地分散到廢渣中，確保每個顆粒都與浮選劑充分接觸，提高浮選效果。
7.如權利要求4所述的一種鋼廠燒結煙氣濕法脫硫廢水處理系統，其特征在于：所述翻轉電機(1503)通過傳動軸穿入左側轉動軸承(1506)內側與左側連動桿(1507)連接，所述轉動軸承(1506)為一種兩側帶有密封蓋的深溝球軸承，所述翻轉電機(1503)為一種伺服電機，在石膏顆粒與廢渣分離完成后，可啟動翻轉電機(1503)，使其正轉，使翻轉電機(1503)通過傳動軸帶動左側連動桿(1507)順時針轉動，在使用之前，需提前使渣水收集箱(1701)放置在混合筒(1401)背面下方，然后左側連動桿(1507)能夠帶動混合筒(1401)向后方翻轉，同時混合筒(1401)能夠通過右側連動桿(1507)帶動右側轉動軸承(1506)內側轉動，在混合筒(1401)翻轉時，其內部的廢渣和廢水均倒入渣水收集箱(1701)內部。
8.如權利要求5所述的一種鋼廠燒結煙氣濕法脫硫廢水處理系統，其特征在于：所述分離筒(1601)背面下方中間安裝有排水閥一，所述濾水孔板(1603)的材質為一種不銹鋼，多個所述支撐塊(1604)與分離筒(1601)內壁固定，多個所述支撐塊(1604)的俯視面呈環形分布安裝，在石膏顆粒與部分水體進入分離筒(1601)內部后，水體能夠通過濾水孔板(1603)出的多個濾水小孔(1605)過濾后進入分離筒(1601)內部下方，其中石膏顆粒能夠存留在濾水孔板(1603)上表面，然后可通過推動分離筒(1601)，使其通過四個萬向輪一(1602)移動，打開排水閥一通過外部水泵將廢水導入減量塔(110)內，在廢水排出完成后，可將濾水孔板(1603)從分離筒(1601)內部抬出，從而能夠便于對分離后的石膏顆粒進行再利用。
9.如權利要求1所述的一種鋼廠燒結煙氣濕法脫硫廢水處理系統，其特征在于：所述水渣轉運機構(170)包括渣水收集箱(1701)、萬向輪二(1702)以及弧形濾板(1703)，所述渣水收集箱(1701)伺服四角處分別安裝有一個萬向輪二(1702)，所述渣水收集箱(1701)內部上方安裝有弧形濾板(1703)，所述弧形濾板(1703)上下表面貫通開設有多個六角濾孔(1704)，所述弧形濾板(1703)上方正視面為一種弧形結構，所述渣水收集箱(1701)背面下方中間安裝有排水閥二，在廢水和廢渣進入渣水收集箱(1701)內部后，廢渣經過弧形濾板(1703)出的多個六角濾孔(1704)過濾后存留在其上表面，同時廢水經過多個六角濾孔(1704)后進入渣水收集箱(1701)內部下方，下一步推動渣水收集箱(1701)，使其通過四個萬向輪二(1702)移動至減量塔(110)處，打開排水閥二通過外部水泵將廢水導入減量塔(110)內。
發明內容
針對現有技術存在的不足，本發明目的是提供一種鋼廠燒結煙氣濕法脫硫廢水處理系統，解決上述背景技術中提出的問題。
本發明通過以下的技術方案實現：一種鋼廠燒結煙氣濕法脫硫廢水處理系統，包括濕法脫硫塔，所述濕法脫硫塔下方設置有三聯箱，所述三聯箱右側下方設置有澄清池，所述澄清池右側設置有板框壓濾機，所述澄清池左側設置有廢水箱，所述廢水箱左側設置有減量塔，所述減量塔左側設置有濃廢水箱，所述濃廢水箱通過計量分配模塊連接有雙流體噴槍，所述計量分配模塊右側下方設置有燒結機，所述燒結機左側設有燒結機高溫風箱，所述燒結機右側設置有電除塵器，所述電除塵器右側設置有主抽風機，所述板框壓濾機右側設置有浮選分離機構，所述浮選分離機構下方設置有翻轉倒出機構，所述浮選分離機構上方設置有水渣轉運機構，所述翻轉倒出機構右側設置有水膏分離機構。
作為一優選的實施方式，所述濕法脫硫塔與三聯箱相連，所述三聯箱與澄清池相連，所述澄清池與板框壓濾機相連，所述板框壓濾機與減量塔相連，其中減量塔單獨安裝有多個引風機，所述減量塔與濃廢水箱相連，所述濃廢水箱通過高壓泵與計量分配模塊相連，所述雙流體噴槍均勻布置在燒結機高溫風箱內部，且雙流體噴槍噴嘴為圓環噴頭，所述燒結機高溫風箱與電除塵器相連，所述電除塵器通過主抽風機與濕法脫硫塔相連；
本發明采用預處理+低溫?zé)煔鉂饪s+高溫風箱干燥的廢水零排技術路線，對濕法脫硫塔產生的廢水通過三聯箱進行廢水預處理，濕法脫硫塔中使用的脫硫劑(如石灰石)和煙氣中的SO2反應生成石膏(CaSO4·2H2O)，石膏是脫硫過程中主要的固體副產物，其中大部分石膏會通過物理吸附在廢渣表面，廢水脫掉部分Ca+、Mg+等離子后經澄清池去除廢水中的懸浮物和懸浮沉淀物后經過板框壓濾機，板框壓濾機對廢水進行固液分離后，廢水進入廢水箱中，其中廢渣存留在板框壓濾機和澄清池中，然后廢水進入減量塔進行減量濃縮，其中減量塔單獨設置引風機，能夠降低系統風機負荷，由減量塔濃縮后的廢水進入濃廢水箱，通過高壓泵打入計量分配模塊，并經計量分配模塊分配后由雙流體噴槍噴入到燒結機高溫風箱完全干燥后，濃廢水蒸干的產物隨電除塵器收集后外排，其中雙流體噴槍均勻布置在燒結機高溫風箱內部，且雙流體噴槍噴嘴由常規圓形噴口改造為圓環噴頭，這樣不僅能夠避免高塵環境下的噴口堵塞，也能提高雙流體噴槍的流量，增大廢水處理量，廢水處理降溫后需保證電除塵器入口溫度在90℃以上，同時電除塵器還能夠通過主抽風機將其他未處理的廢氣引入濕法脫硫塔，電除塵器能夠去除其他未處理廢氣中的顆粒物，主抽風機提供抽取和輸送廢氣的動力，濕法脫硫塔去除廢氣中的硫化物，三者相互協作，共同清潔和凈化廢氣。
作為一優選的實施方式，所述浮選分離機構包括混合筒、溢流板以及混合電機，所述混合筒右側面上方安裝有溢流板，所述混合筒下方中間安裝有混合電機，所述混合筒內部中間設置有轉動軸，所述轉動軸左右兩側分別安裝有多個攪動桿，所述混合筒內部右側上方貫通開設有溢流口。
作為一優選的實施方式，所述翻轉倒出機構包括底座、固定板以及轉動軸承，所述底座上方左側和右側分別安裝有一個固定板，兩個所述固定板側面上方中間分別貫通開設有一個軸承孔，兩個所述軸承孔內分別安裝有一個轉動軸承，左側所述固定板左側面上方中間固定有一個翻轉電機，兩個所述轉動軸承內側分別安裝有一個連動桿。
作為一優選的實施方式，所述水膏分離機構包括分離筒、萬向輪一以及濾水孔板，所述分離筒下方四周分別安裝有一個萬向輪一，所述分離筒內部上方設置有濾水孔板，所述濾水孔板下方設置有多個支撐塊，所述濾水孔板上下表面貫通開設有多個濾水小孔。
作為一優選的實施方式，所述混合電機通過傳動軸與轉動軸下端連接，所述溢流板正視面為一種直角三角形結構，所述溢流口與溢流板內部連通，所述混合筒左右兩側面中間分別與兩個連動桿連接，所述混合電機為一種電動機，由于廢渣存留在板框壓濾機和澄清池中，繼而當需要對廢渣中的石膏進行再利用時，可將板框壓濾機和澄清池中廢渣倒入混合筒內部，然后向混合筒內部加入水體和浮選劑(浮選劑的選擇要根據具體的廢渣類型、廢渣性質、浮選過程要求以及經濟和環境等因素綜合考慮選用，水位需要高過溢流口，并且需要持續加入水體)，下一步啟動混合電機，混合電機能夠通過傳動軸帶動轉動軸轉動，轉動軸能夠帶動多個攪動桿轉動對廢渣進行攪拌，通過攪拌，能夠?qū)⒏∵x劑均勻地分散到廢渣中，確保每個顆粒都與浮選劑充分接觸，提高浮選效果，攪拌有助于在浮選過程中產生和分散氣泡，氣泡與固體顆粒接觸后，可以將石膏顆粒帶到水面并使其飄浮，浮起的石膏顆粒能夠通過溢流口自然溢出至溢流板處，然后可通過溢流板向下流入分離筒內部將石膏與部分水體進行收集，通過浮選分離，可以將石膏顆粒從廢渣中有效地回收和分離出來，這些石膏顆�？梢栽倮茫糜诮ㄖ牧现圃�、土壤改良等領域，實現資源的再利用和循環利用。
作為一優選的實施方式，所述翻轉電機通過傳動軸穿入左側轉動軸承內側與左側連動桿連接，所述轉動軸承為一種兩側帶有密封蓋的深溝球軸承，所述翻轉電機為一種伺服電機，在石膏顆粒與廢渣分離完成后，可啟動翻轉電機，使其正轉，使翻轉電機通過傳動軸帶動左側連動桿順時針轉動，在使用之前，需提前使渣水收集箱放置在混合筒背面下方，然后左側連動桿能夠帶動混合筒向后方翻轉，同時混合筒能夠通過右側連動桿帶動右側轉動軸承內側轉動，在混合筒翻轉時，其內部的廢渣和廢水均倒入渣水收集箱內部，在廢渣和廢水倒出完成后，使翻轉電機反轉，從而左側連動桿能夠帶動混合筒反轉，進而使混合筒歸位，翻轉倒出的方法相對簡單易行，操作方便快捷，只需將混合筒倒轉，廢渣和廢水便可快速排出，節省了清空過程的時間和人力成本。
作為一優選的實施方式，所述分離筒背面下方中間安裝有排水閥一，所述濾水孔板的材質為一種不銹鋼，多個所述支撐塊與分離筒內壁固定，多個所述支撐塊的俯視面呈環形分布安裝，在石膏顆粒與部分水體進入分離筒內部后，水體能夠通過濾水孔板出的多個濾水小孔過濾后進入分離筒內部下方，其中石膏顆粒能夠存留在濾水孔板上表面，然后可通過推動分離筒，使其通過四個萬向輪一移動，打開排水閥一通過外部水泵將廢水導入減量塔內，在廢水排出完成后，可將濾水孔板從分離筒內部抬出，從而能夠便于對分離后的石膏顆粒進行再利用，石膏顆�？梢杂糜诮ㄖ牧系纳a(chǎn)，如石膏板、石膏制品等，通過進一步處理和加工，可以將石膏顆粒轉化為可利用的資源，實現綜合利用。
作為一優選的實施方式，所述水渣轉運機構包括渣水收集箱、萬向輪二以及弧形濾板，所述渣水收集箱伺服四角處分別安裝有一個萬向輪二，所述渣水收集箱內部上方安裝有弧形濾板，所述弧形濾板上下表面貫通開設有多個六角濾孔，所述弧形濾板上方正視面為一種弧形結構，所述渣水收集箱背面下方中間安裝有排水閥二，在廢水和廢渣進入渣水收集箱內部后，廢渣經過弧形濾板出的多個六角濾孔過濾后存留在其上表面，同時廢水經過多個六角濾孔后進入渣水收集箱內部下方，下一步推動渣水收集箱，使其通過四個萬向輪二移動至減量塔處，打開排水閥二通過外部水泵將廢水導入減量塔內，在廢水排出完成后，再次推動渣水收集箱，使其移動至廢渣積聚點，然后推倒渣水收集箱，將弧形濾板處的廢渣倒出，通過廢渣轉運，可以實現廢渣的有效集中和統一管理，這樣可以減少分散處理的成本和資源浪費，提高廢渣處理的效率和利用率。
采用了上述技術方案后，本發明的有益效果是：本發明采用預處理+低溫?zé)煔鉂饪s+高溫風箱干燥的廢水零排技術路線，能夠?qū)穹摿蛩a(chǎn)生的廢水進行處理，通過使雙流體噴槍設置在燒結高溫風箱上，能夠節省投資運行成本，且利用能夠高溫?zé)煔庥酂嵴舭l(fā)干燥廢水，且雙流體噴槍噴嘴形式改為圓環噴口，能夠防止堵塞，且增大廢水處理量，通過設置浮選分離機構，能夠通過浮選分離將石膏顆粒從廢渣中有效地回收和分離出來，這些石膏顆粒可以再利用，用于建筑材料制造、土壤改良等領域，實現資源的再利用和循環利用，通過設置翻轉倒出機構，翻轉倒出的方法相對簡單易行，操作方便快捷，只需將混合筒倒轉，廢渣和廢水便可快速排出，節省了清空過程的時間和人力成本，通過設置水膏分離機構，能夠便于對石膏顆粒與廢水進行分離，并便于對石膏顆粒進行再利用，通過進一步處理和加工，可以將石膏顆粒轉化為可利用的資源，實現綜合利用，通過設置水渣轉運機構，通過廢渣轉運，可以實現廢渣的有效集中和統一管理，這樣可以減少分散處理的成本和資源浪費，提高廢渣處理的效率和利用率。
（發明人：郭永強;張寧寧;苑東東;靳鍇）
