公布日：2023.10.20
申請日：2023.08.07
分類號：C02F9/00(2023.01)I;B01D29/64(2006.01)I;C02F103/20(2006.01)N;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/52(2023.01)N
摘要
本發明公開了一種畜牧用污水處理裝置，本發明涉及污水處理技術領域，包括外殼，該外殼內壁的相對面之間固定連接分隔板，所述分隔板靠近外殼的一側固定連接有橫板，所述分隔板和橫板將外殼內腔分為第一內腔、第二內腔和第三內腔，所述第一內腔內壁的頂部固定安裝有放藥器，所述放藥器開機靠近外殼的一側固定安裝有過濾器，所述第一內腔底部相對面之間轉動連接有攪拌桿，所述外殼頂部的中心處固定安裝有水泵。該一種畜牧用污水處理裝置，通過放藥器對藥劑進行管控，根據污水的量，小球漂浮到對應的高度，放出相應的藥劑對污水進行處理，污水進入裝置內部時，可以帶動轉動葉片轉動，帶動清理輥對第二過濾板進行清理。
權利要求書
1.一種畜牧用污水處理裝置，其特征在于，包括：外殼（1），該外殼（1）內壁的相對面之間固定連接分隔板（14），所述分隔板（14）靠近外殼（1）的一側固定連接有橫板（15），所述分隔板（14）和橫板（15）將外殼（1）內腔分為第一內腔（2）、第二內腔（3）和第三內腔（4），所述第一內腔（2）內壁的頂部固定安裝有放藥器（6），所述放藥器（6）開機靠近外殼（1）的一側固定安裝有過濾器（5），所述第一內腔（2）底部相對面之間轉動連接有攪拌桿（7），所述外殼（1）頂部的中心處固定安裝有水泵（11），所述水泵（11）的輸出端通過水管延伸至第一內腔（2）的內部并固定連接有吸水口（17），所述水泵（11）的另一輸出端通過水管延伸至第二內腔（3）的內部并固定連接有錐形管（8），所述橫板（15）的頂部固定連接有第一過濾板（12），所述橫板（15）的底部固定連接有放水管（9），且所述的放水管（9）位于第一過濾板（12）的正下方。

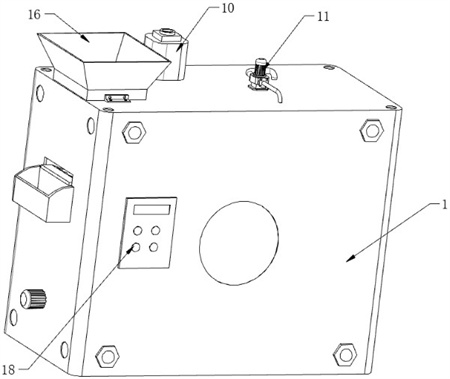

2.根據權利要求1所述的一種畜牧用污水處理裝置，其特征在于：所述外殼（1）頂部較寬的邊側處固定安裝有藥水箱（10），所述藥水箱（10）的底部通過水管固定連接在放藥器（6）的外表面，所述外殼（1）頂部較窄的邊側處固定連接有入料口（16），所述第三內腔（4）的底部固定連接有出水口（13），所述外殼（1）的外表面固定安裝有控制器（18）。
3.根據權利要求1所述的一種畜牧用污水處理裝置，其特征在于：所述放藥器（6）包括方盒（61），所述方盒（61）的頂部固定連接在第一內腔（2）內壁的頂部，所述方盒（61）內壁的頂部固定連接有固定柱（62），所述固定柱（62）內壁的頂部固定連接有第一彈簧（63），所述第一彈簧（63）的底端固定連接有滑動桿（64），且所述的滑動桿（64）的外表面滑動連接在固定柱（62）的底部，所述滑動桿（64）的底部固定連接有小球（65）。
4.根據權利要求3所述的一種畜牧用污水處理裝置，其特征在于：所述滑動桿（64）的外表面上固定連接有擋板（66），所述方盒（61）靠近分隔板（14）的一側固定連接有方形盒（67），所述方形盒（67）的內部開設有方形腔（671），且所述的方形腔（671）通過水管和藥水箱（10）的內部連接起來，所述方盒（61）靠近方形盒（67）的一側開設有方孔（68）。
5.根據權利要求4所述的一種畜牧用污水處理裝置，其特征在于：所示過濾器（5）包括橫桿（51），所述橫桿（51）固定連接在第一內腔（2）頂部相對面之間，所述橫桿（51）的外表面套設有轉動葉片（52），所述轉動葉片（52）兩側均固定連接有連接桿（53），所述連接桿（53）的底部轉動連接有清理輥（54）。
6.根據權利要求5所述的一種畜牧用污水處理裝置，其特征在于：所述方盒（61）靠近外殼（1）的一側固定安裝有第二過濾板（55），所述第二過濾板（55）位于入料口（16）的正下方，且所述的第二過濾板（55）的上表面與清理輥（54）的外表面相接觸，所述第二過濾板（55）的底端貫穿外殼（1）并固定安裝有收集倉（56），所述收集倉（56）的外表面固定安裝在外殼（1）的外表面。
7.根據權利要求1所述的一種畜牧用污水處理裝置，其特征在于：所述攪拌桿（7）包括轉軸（71），所述轉軸（71）轉動連接在第一內腔（2）底部相對面之間，所述轉軸（71）的外表面固定連接有旋轉葉片（72），所述旋轉葉片（72）的表面開設有圓孔（73），所述轉軸（71）貫穿外殼（1）并固定連接有電機（74），所述電機（74）固定安裝在外殼（1）的外表面。
8.根據權利要求1所述的一種畜牧用污水處理裝置，其特征在于：所述錐形管（8）包括外錐體（81），所述外錐體（81）的頂部通過水管固定安裝在水泵（11）的輸出端，所述外錐體（81）的頂部固定連接有固定板（82），所述固定板（82）的頂部固定連接有第二彈簧（83），所述第二彈簧（83）的頂端固定連接有內錐體（84），所述內錐體（84）的內表面固定連接有阻擋環（85）。
9.根據權利要求1所述的一種畜牧用污水處理裝置，其特征在于：所述放水管（9）包括管體（91），所述管體（91）的內壁滑動連接有擋塊（92），所述管體（91）的底部轉動連接有轉桿（93），所述轉桿（93）的外表面固定連接有移塊（94），所述轉桿（93）靠近外殼（1）的一端貫穿管體（91）和外殼（1）并延伸至外界，所述轉桿（93）靠近外殼（1）的一端固定連接有轉盤（95）。
發明內容
為實現以上目的，本發明通過以下技術方案予以實現：一種畜牧用污水處理裝置，包括：外殼，該外殼內壁的相對面之間固定連接分隔板，所述分隔板靠近外殼的一側固定連接有橫板，所述分隔板和橫板將外殼內腔分為第一內腔、第二內腔和第三內腔，所述第一內腔內壁的頂部固定安裝有放藥器，所述放藥器開機靠近外殼的一側固定安裝有過濾器，所述第一內腔底部相對面之間轉動連接有攪拌桿，所述外殼頂部的中心處固定安裝有水泵，所述水泵的輸出端通過水管延伸至第一內腔的內部并固定連接有吸水口，所述水泵的另一輸出端通過水管延伸至第二內腔的內部并固定連接有錐形管，所述橫板的頂部固定連接有第一過濾板，所述橫板的底部固定連接有放水管，且所述的放水管位于第一過濾板的正下方，此裝置通過多個內腔，對污染多次處理，處理的更加干凈。
優選的，所述外殼頂部較寬的邊側處固定安裝有藥水箱，所述藥水箱的底部通過水管固定連接在放藥器的外表面，所述外殼頂部較窄的邊側處固定連接有入料口，所述第三內腔的底部固定連接有出水口，所述外殼的外表面固定安裝有控制器，處理后的污水可以通過出水口放出，對處理后的污水檢測后，確定合格，即可排放。
優選的，所述放藥器包括方盒，所述方盒的頂部固定連接在第一內腔內壁的頂部，所述方盒內壁的頂部固定連接有固定柱，所述固定柱內壁的頂部固定連接有第一彈簧，所述第一彈簧的底端固定連接有滑動桿，且所述的滑動桿的外表面滑動連接在固定柱的底部，所述滑動桿的底部固定連接有小球，小球?yàn)檩p質氣囊，當污水量升高時，小球可以帶動滑動桿同樣升高。
優選的，所述滑動桿的外表面上固定連接有擋板，所述方盒靠近分隔板的一側固定連接有方形盒，所述方形盒的內部開設有方形腔，且所述的方形腔通過水管和藥水箱的內部連接起來，所述方盒靠近方形盒的一側開設有方孔，藥水通過方孔進入到裝置內部。
優選的，所述過濾器包括橫桿，所述橫桿固定連接在第一內腔頂部相對面之間，所述橫桿的外表面套設有轉動葉片，所述轉動葉片兩側均固定連接有連接桿，所述連接桿的底部轉動連接有清理輥，污染進入時，帶動旋轉葉片旋轉，帶動清理輥反復清理。
優選的，所述方盒靠近外殼的一側固定安裝有第二過濾板，所述第二過濾板位于入料口的正下方，且所述的第二過濾板的上表面與清理輥的外表面相接觸，所述第二過濾板的底端貫穿外殼并固定安裝有收集倉，所述收集倉的外表面固定安裝在外殼的外表面，清理輥清理出來的垃圾可以順著第二過濾板進入到收集倉內部。
優選的，所述攪拌桿包括轉軸，所述轉軸轉動連接在第一內腔底部相對面之間，所述轉軸的外表面固定連接有旋轉葉片，所述旋轉葉片的表面開設有圓孔，所述轉軸貫穿外殼并固定連接有電機，所述電機固定安裝在外殼的外表面，電機帶動轉軸轉動，對藥劑和污水進行攪拌。
優選的，所述錐形管包括外錐體，所述外錐體的頂部通過水管固定安裝在水泵的輸出端，所述外錐體的頂部固定連接有固定板，所述固定板的頂部固定連接有第二彈簧，所述第二彈簧的頂端固定連接有內錐體，所述內錐體的內表面固定連接有阻擋環，錐形管可以過濾掉一些被水泵吸出的凝固物。
優選的，所述放水管包括管體，所述管體的內壁滑動連接有擋塊，所述管體的底部轉動連接有轉桿，所述轉桿的外表面固定連接有移塊，所述轉桿靠近外殼的一端貫穿管體和外殼并延伸至外界，所述轉桿靠近外殼的一端固定連接有轉盤，放水管可以在第二內腔的污水經過處理后，將污水放到第三內腔。
本發明提供了一種畜牧用污水處理裝置。具備以下有益效果：一、該一種畜牧用污水處理裝置，通過旋轉葉片帶動連接桿和清理輥轉動，污水進入裝置內部時，帶動旋轉葉片轉動，旋轉葉片轉動帶動連接桿轉動，連接桿帶動清理輥對第二過濾板進行清理，通過清理輥可以使得裝置在運行時對第二過濾板清理，防止第二過濾板堵塞。
二、該一種畜牧用污水處理裝置，通過放藥器對污水精確放藥，污水可以帶動小球上升，小球帶動滑動桿和擋板上升，擋板上升，使得藥劑可以通過方孔進入到裝置，水量越多，擋板上升的越高，可以進入到第一內腔的藥劑越多，減少藥劑的浪費。
三、該一種畜牧用污水處理裝置，通過錐形管過濾一些凝固物，污水在第一內腔處理后，會產生大量凝固物，在水泵將污水吸入到第二內腔時，可能會有少部分小型的凝固物被帶到第二內腔，它們會被內錐體攔下，防止這些凝固物污染第二內腔內的污水。
四、該一種畜牧用污水處理裝置，出水管限制污水流到第三內腔，第二內腔內部有活性炭，可以對污水進行處理，污水經過處理后，轉動轉盤，移塊抵住擋塊，再將第二內腔的水放到第三內腔。
（發明人：李冬梅;李飛飛）
