公布日：2023.12.15

申請日：2023.11.13

分類號：C02F9/00(2023.01)I;C02F103/36(2006.01)N;C02F1/44(2023.01)N;C02F1/40(2023.01)N;C02F1/52(2023.01)N

摘要

本發明涉及廢水處理領域，尤其涉及一種生產2-氯-5-氯甲基吡啶用廢水處理裝置。本發明能夠撈起焦油，從而可以更徹底地分離出焦油并更好地收集，同時焦油倒出更加徹底，提高2-氯-5-氯甲基吡啶廢水的處理效率。本發明包括有支撐架等；支撐架上部固接有乳化筒和結晶筒，乳化筒上設有透明玻璃板，乳化筒下部轉動式連接有控流閥。通過啟動電動滑桿，滑動彎桿會帶動油水分離膜向上擺動至水平狀態，油水分離膜和承油筒繼續向上運動會撈起乳化筒上層的焦油，再然后承油筒內的焦油倒出，這樣通過從下至上打撈的方式撈起焦油，可以更徹底地分離出焦油并更好地收集，提高2-氯-5-氯甲基吡啶廢水的處理效率。

權利要求書

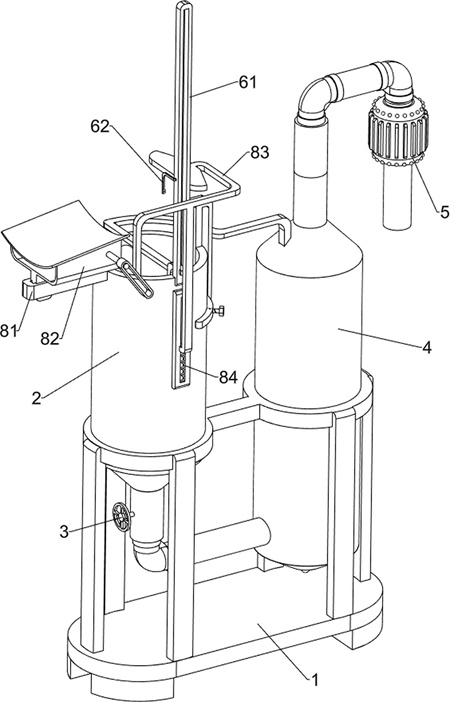

1.一種生產2-氯-5-氯甲基吡啶用廢水處理裝置，其特征在于，包括有支撐架（1），支撐架（1）上部固接有乳化筒（2）和結晶筒（4），乳化筒（2）下部轉動式連接有控流閥（3），結晶筒（4）上部固定連接有冷凝器（5），冷凝器（5）與結晶筒（4）連通，位移機構設于乳化筒（2）上，定位機構設于乳化筒（2）上，定位機構與位移機構連接；位移機構包括有導向架一（61），乳化筒（2）上部固接有導向架一（61），導向架一（61）中部固接有齒條（62），導向架一（61）上滑動式連接有電動滑桿（63），電動滑桿（63）下端轉動式連接有承油筒（64），承油筒（64）上部固接有齒輪（65），齒輪（65）位于齒條（62）下方，齒輪（65）會向上運動至與齒條（62）嚙合，承油筒（64）下部外側固接有安裝座（66）；定位機構包括有滑動定位架（71），乳化筒（2）上部滑動式連接有滑動定位架（71），滑動定位架（71）下部轉動式連接有鉸接片（72），鉸接片（72）與滑動定位架（71）之間連接有兩個扭力彈簧（73），滑動定位架（71）下部通過螺紋連接有緊固螺釘（74），緊固螺釘（74）的末端與乳化筒（2）外壁接觸，安裝座（66）上轉動式連接有油水分離膜（75），油水分離膜（75）位于承油筒（64）下方，油水分離膜（75）為傾斜設置，油水分離膜（75）上固定連接有滑動彎桿（76），承油筒（64）底部設有磁性架（78），滑動彎桿（76）靠近磁性架（78）的一端為鐵質材料，磁性架（78）會吸引滑動彎桿（76）的一端，滑動彎桿（76）向上移動會與鉸接片（72）接觸，鉸接片（72）會擠壓滑動彎桿（76）向上擺動，磁性架（78）會吸住滑動彎桿（76），滑動彎桿（76）會帶動油水分離膜（75）向上擺動至水平狀態；還包括有鎖定架（801）和固定磁鐵（802），安裝座（66）下部滑動式連接有鎖定架（801），鎖定架（801）為鐵質材料，乳化筒（2）內底部固接有固定磁鐵（802），固定磁鐵（802）吸住鎖定架（801）；還包括有集油機構，集油機構設于乳化筒（2）上，集油機構包括有導向架二（81），乳化筒（2）上部固接有導向架二（81），導向架二（81）上滑動式連接有集油架（82），乳化筒（2）上部外壁滑動式連接有滑動接觸架（83），滑動接觸架（83）上開有斜槽，集油架（82）與滑動接觸架（83）上的斜槽滑動式連接，滑動接觸架（83）與乳化筒（2）上部外壁之間連接有豎直彈簧（84）；還包括有刮動機構，刮動機構設于承油筒（64）上，刮動機構與電動滑桿（63）連接，刮動機構包括有頂桿（91），電動滑桿（63）下部固接有頂桿（91），承油筒（64）頂部固接有安裝架（92），安裝架（92）上通過螺紋連接有螺紋桿（93），螺紋桿（93）頂端轉動式連接有接觸板（94），接觸板（94）位于頂桿（91）下方，接觸板（94）與安裝架（92）之間連接有兩個壓縮彈簧（95），螺紋桿（93）底端滑動式連接有六棱軸（96），六棱軸（96）下部固接有轉動刮板（97），轉動刮板（97）與承油筒（64）內壁滑動式連接，安裝架（92）向上運動會與滑動接觸架（83）頂部的下側面接觸，安裝架（92）會推動滑動接觸架（83）向上運動；在承油筒（64）傾斜的同時會帶動接觸板（94）傾斜，接觸板（94）會與頂桿（91）接觸；還包括有傳動架（10）、固定架（11）、雙向絲桿（12）和攪動片（13），電動滑桿（63）頂端固接有傳動架（10），傳動架（10）與結晶筒（4）滑動式連接，結晶筒（4）內壁上部固接有固定架（11），固定架（11）上轉動式連接有雙向絲桿（12），雙向絲桿（12）與傳動架（10）的下端通過螺紋連接，雙向絲桿（12）的底端固接有攪動片（13），攪動片（13）與結晶筒（4）內壁滑動式連接。

2.根據權利要求1所述的一種生產2-氯-5-氯甲基吡啶用廢水處理裝置，其特征在于，乳化筒（2）上設有透明玻璃板。

發明內容

為了解決上述問題，本發明提供一種生產2-氯-5-氯甲基吡啶用廢水處理裝置，能夠撈起焦油，從而可以更徹底地分離出焦油并更好地收集，同時焦油倒出更加徹底，提高2-氯-5-氯甲基吡啶廢水的處理效率。

技術方案如下：一種生產2-氯-5-氯甲基吡啶用廢水處理裝置，包括有支撐架，支撐架上部固接有乳化筒和結晶筒，乳化筒上設有透明玻璃板，乳化筒下部轉動式連接有控流閥，結晶筒上部固定連接有冷凝器，冷凝器與結晶筒連通，位移機構設于乳化筒上，定位機構設于乳化筒上，定位機構與位移機構連接。

可選地，位移機構包括有導向架一，乳化筒上部固接有導向架一，導向架一中部固接有齒條，導向架一上滑動式連接有電動滑桿，電動滑桿下端轉動式連接有承油筒，承油筒上部固接有齒輪，齒輪位于齒條下方，承油筒下部外側固接有安裝座。

可選地，定位機構包括有滑動定位架，乳化筒上部滑動式連接有滑動定位架，滑動定位架下部轉動式連接有鉸接片，鉸接片與滑動定位架之間連接有兩個扭力彈簧，滑動定位架下部通過螺紋連接有緊固螺釘，緊固螺釘?shù)哪┒伺c乳化筒外壁接觸，安裝座上轉動式連接有油水分離膜，油水分離膜位于承油筒下方，油水分離膜為傾斜設置，油水分離膜上固定連接有滑動彎桿，承油筒底部設有磁性架，滑動彎桿靠近磁性架的一端為鐵質材料，磁性架會吸引滑動彎桿的一端。

可選地，還包括有鎖定架和固定磁鐵，安裝座下部滑動式連接有鎖定架，鎖定架為鐵質材料，乳化筒內底部固接有固定磁鐵，固定磁鐵吸住鎖定架。

可選地，還包括有集油機構，集油機構設于乳化筒上，集油機構包括有導向架二，乳化筒上部固接有導向架二，導向架二上滑動式連接有集油架，乳化筒上部外壁滑動式連接有滑動接觸架，滑動接觸架上開有斜槽，集油架與滑動接觸架上的斜槽滑動式連接，滑動接觸架與乳化筒上部外壁之間連接有豎直彈簧。

可選地，還包括有刮動機構，刮動機構設于承油筒上，刮動機構與電動滑桿連接，刮動機構包括有頂桿，電動滑桿下部固接有頂桿，承油筒頂部固接有安裝架，安裝架上通過螺紋連接有螺紋桿，螺紋桿頂端轉動式連接有接觸板，接觸板位于頂桿下方，接觸板與安裝架之間連接有兩個壓縮彈簧，螺紋桿底端滑動式連接有六棱軸，六棱軸下部固接有轉動刮板，轉動刮板與承油筒內壁滑動式連接。

可選地，還包括有傳動架、固定架、雙向絲桿和攪動片，電動滑桿頂端固接有傳動架，傳動架與結晶筒滑動式連接，結晶筒內壁上部固接有固定架，固定架上轉動式連接有雙向絲桿，雙向絲桿與傳動架的下端通過螺紋連接，雙向絲桿的底端固接有攪動片，攪動片與結晶筒內壁滑動式連接。

本發明的有益效果是：1、工人通過乳化筒上的透明玻璃觀察焦油與剩余廢液的分界線，使得滑動定位架移動至焦油與剩余廢液的分界線處，然后啟動電動滑桿，電動滑桿會向上移動并帶動承油筒、齒輪、安裝座、油水分離膜等向上移動，油水分離膜為打開狀態，減小油水分離膜上升的阻力，滑動彎桿繼續向上移動會與鉸接片接觸，滑動彎桿會帶動油水分離膜向上擺動至水平狀態，油水分離膜和承油筒繼續向上運動會撈起乳化筒上層的焦油，再然后齒條會帶動齒輪轉動一定的角度，齒輪帶動承油筒轉動呈傾斜狀態，使得承油筒內的焦油倒出，這樣通過從下至上打撈的方式撈起焦油，可以更徹底地分離出焦油并更好地收集，提高2-氯-5-氯甲基吡啶廢水的處理效率。

2、當滑動彎桿向上擺動時，滑動彎桿會推動鎖定架朝遠離結晶筒的方向移動，鎖定架移動會與油水分離膜的底部接觸，使得鎖定架托住油水分離膜的底部，讓油水分離膜更緊密地蓋在承油筒底部進行撈取，提高承油筒與油水分離膜之間的密閉性，讓油水分離膜更高效地?fù)迫〗褂汀?/span>

3、承油筒向上運動時會帶動安裝架向上運動，安裝架會推動滑動接觸架向上運動，滑動接觸架會帶動集油架朝靠近冷凝器的方向移動，使得集油架靠近承油筒，承油筒傾斜時將焦油倒入集油架上，方便更好地收集焦油，進一步提高2-氯-5-氯甲基吡啶廢水的處理效率，在接觸板向上運動的同時會與頂桿接觸，接觸板會帶動螺紋桿斜向下運動并轉動，螺紋桿帶動六棱軸和轉動刮板轉動，轉動刮板會刮動承油筒內壁，使得承油筒上的焦油倒出更加徹底，更進一步提高2-氯-5-氯甲基吡啶廢水的處理效率。

（發明人：王興志;刁俊霞;劉曉森）
