公布日：2023.10.24
申請日：2023.08.22
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F7/00(2006.01)N
摘要
本發明公開了一種污水廠污水節能環保綜合治理裝置及方法，包括污水沉淀箱、過濾箱和曝氣箱，污水沉淀箱一側上方安裝污水進管，污水沉淀箱上端面安裝沉淀劑注入管，污水沉淀箱內腔安裝攪拌組件，污水沉淀箱內腔底部設置沉淀倉，過濾箱設置于沉淀箱一側，污水沉淀箱的出液端與過濾箱的進液端連接，曝氣箱設置于過濾箱下方，過濾箱的出液端與曝氣箱的進液端連接，本發明結構設計新穎，能夠?qū)崿F(xiàn)對污水廠的污水進行沉淀、過濾和曝氣處理，環保性能高，降低了人工處理成本，提高污水處理效率。
權利要求書

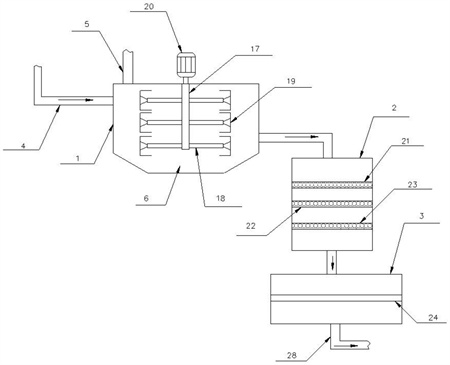

1.一種污水廠污水節能環保綜合治理裝置，包括污水沉淀箱(1)、過濾箱(2)和曝氣箱(3)，其特征在于：所述污水沉淀箱(1)一側上方安裝污水進管(4)，所述污水沉淀箱(1)上端面安裝沉淀劑注入管(5)，所述污水沉淀箱(1)內腔安裝攪拌組件，所述污水沉淀箱(1)內腔底部設置沉淀倉(6)，所述過濾箱(2)設置于沉淀箱(1)一側，所述污水沉淀箱(1)的出液端與過濾箱(2)的進液端連接，所述曝氣箱(3)設置于過濾箱(2)下方，所述過濾箱(2)的出液端與曝氣箱(3)的進液端連接。
2.根據權利要求1所述的一種污水廠污水節能環保綜合治理裝置，其特征在于：所述攪拌組件包括攪拌軸(17)、攪拌桿(18)、攪拌葉(19)和攪拌電機(20)，所述攪拌軸(17)縱向安裝于污水沉淀箱(1)內腔，所述攪拌桿(18)一端與攪拌軸(17)外壁垂直連接，所述攪拌桿(18)另一端與攪拌葉(19)連接，所述攪拌電機(20)安裝于污水沉淀箱(1)上端部，且所述攪拌電機(20)的電機軸與攪拌軸(17)端部傳動連接。
3.根據權利要求1所述的一種污水廠污水節能環保綜合治理裝置，其特征在于：所述過濾箱(2)內從上往下分別安裝第一過濾板(21)、第二過濾板(22)和第三過濾板(23)。
4.根據權利要求3所述的一種污水廠污水節能環保綜合治理裝置，其特征在于：所述第一過濾板(21)、第二過濾板(22)和第三過濾板(23)結構完全一致，包括過濾板本體(7)，所述過濾板本體(7)從上到下依次為格柵過濾板(8)、第一過濾網(10)、過濾腔(11)和導流板(12)，其中，所述格柵過濾板(8)上設有多個錐形孔(13)，每個所述的錐形孔(13)的孔徑從上到下逐漸變小，所述錐形孔(13)的孔壁上分布有多個吸附凹孔(14)，所述第一過濾網(10)與格柵過濾板(8)的下表面貼合；第一過濾網(10)上還具有與格柵過濾板(8)的錐形孔配合的多個向上凸起的圓弧凸面(15)，所述過濾腔(11)底部還設有第二過濾網(16)，所述第二過濾網(16)為向上凸起的圓弧凸面結構。
5.根據權利要求1所述的一種污水廠污水節能環保綜合治理裝置，其特征在于：所述曝氣箱(3)內安裝曝氣組件(24)，所述曝氣組件(24)包括曝氣管(25)和氣泵(26)，所述曝氣管(25)安裝于曝氣箱(3)內，所述氣泵(26)安裝于曝氣箱(3)外壁，且所述氣泵(26)的出氣端與曝氣管(25)的進氣端連接。
6.根據權利要求5所述的一種污水廠污水節能環保綜合治理裝置，其特征在于：所述曝氣管(25)安裝2-3根，且所述曝氣管(25)外壁開設多個曝氣孔，每個所述曝氣孔處均安裝曝氣噴嘴(27)。
7.根據權利要求1所述的一種污水廠污水節能環保綜合治理裝置，其特征在于：所述曝氣箱(3)下端部安裝排水管道(28)。
8.實現權利要求1所述的一種污水廠污水節能環保綜合治理裝置的使用方法，其特征在于：其使用方法包括以下步驟：A、污水通過污水管道排入沉淀箱內，作業人員將沉淀劑注入沉淀箱內，并開啟攪拌電機，攪拌電機帶動攪拌軸轉動，攪拌軸帶動攪拌桿和攪拌葉轉動，將污水與沉淀劑充分反應混合；B、反應后的沉淀物沉入沉淀箱底部，沉淀箱上方的水排入過濾箱內；C、污水經過第一過濾板、第二過濾板、第三過濾板過濾后進一步去除污水后的雜質；D、過濾后的污水排入曝氣箱內，開啟氣泵，氣體進入曝氣管并從曝氣噴嘴噴出，對污水不斷曝氣，進一步起到凈化作用；E、曝氣后水體通過排水管道排出外部。
發明內容
本發明的目的在于提供一種污水廠污水節能環保綜合治理裝置及方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污水廠污水節能環保綜合治理裝置，包括污水沉淀箱、過濾箱和曝氣箱，所述污水沉淀箱一側上方安裝污水進管，所述污水沉淀箱上端面安裝沉淀劑注入管，所述污水沉淀箱內腔安裝攪拌組件，所述污水沉淀箱內腔底部設置沉淀倉，所述過濾箱設置于沉淀箱一側，所述污水沉淀箱的出液端與過濾箱的進液端連接，所述曝氣箱設置于過濾箱下方，所述過濾箱的出液端與曝氣箱的進液端連接。
優選的，所述攪拌組件包括攪拌軸、攪拌桿、攪拌葉和攪拌電機，所述攪拌軸縱向安裝于污水沉淀箱內腔，所述攪拌桿一端與攪拌軸外壁垂直連接，所述攪拌桿另一端與攪拌葉連接，所述攪拌電機安裝于污水沉淀箱上端部，且所述攪拌電機的電機軸與攪拌軸端部傳動連接。
優選的，所述過濾箱內從上往下分別安裝第一過濾板、第二過濾板和第三過濾板。
優選的，所述第一過濾板、第二過濾板和第三過濾板結構完全一致，包括過濾板本體，所述過濾板本體從上到下依次為格柵過濾板、第一過濾網、過濾腔和導流板，其中，所述格柵過濾板上設有多個錐形孔，每個所述的錐形孔的孔徑從上到下逐漸變小，所述錐形孔的孔壁上分布有多個吸附凹孔，所述第一過濾網與格柵過濾板的下表面貼合；第一過濾網上還具有與格柵過濾板的錐形孔配合的多個向上凸起的圓弧凸面，所述過濾腔底部還設有第二過濾網，所述第二過濾網為向上凸起的圓弧凸面結構。
優選的，所述曝氣箱內安裝曝氣組件，所述曝氣組件包括曝氣管和氣泵，所述曝氣管安裝于曝氣箱內，所述氣泵安裝于曝氣箱外壁，且所述氣泵的出氣端與曝氣管的進氣端連接。
優選的，所述曝氣管安裝2-3根，且所述曝氣管外壁開設多個曝氣孔，每個所述曝氣孔處均安裝曝氣噴嘴。
優選的，所述曝氣管下端部安裝排水管道。
優選的，其使用方法包括以下步驟：
A、污水通過污水管道排入沉淀箱內，作業人員將沉淀劑注入沉淀箱內，并開啟攪拌電機，攪拌電機帶動攪拌軸轉動，攪拌軸帶動攪拌桿和攪拌葉轉動，將污水與沉淀劑充分反應混合；
B、反應后的沉淀物沉入沉淀箱底部，沉淀箱上方的水排入過濾箱內；
C、污水經過第一過濾板、第二過濾板、第三過濾板過濾后進一步去除污水后的雜質；
D、過濾后的污水排入曝氣箱內，開啟氣泵，氣體進入曝氣管并從曝氣噴嘴噴出，對污水不斷曝氣，進一步起到凈化作用；
E、曝氣后水體通過排水管道排出外部。
與現有技術相比，本發明的有益效果是：本發明結構設計新穎，能夠?qū)崿F(xiàn)對污水廠的污水進行沉淀、過濾和曝氣處理，環保性能高，降低了人工處理成本，提高污水處理效率；其中，沉淀箱能夠?qū)ξ鬯M行初步沉淀處理；過濾箱內設置三塊過濾板，能夠?qū)ξ鬯M行多重過濾；最后污水再經過曝氣組件進行曝氣，進一步提高水體的環保性能。
（發明人：盧敏）
