公布日：2023.10.24
申請日：2023.07.25
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/32(2023.01)N;C02F1/44(2023.01)N;C02F3/00(2023.01)N
摘要
本發明公開了一種拌合站污水綜合處理回用系統，包括污水箱；所述污水箱的一端固定連接有進水管；所述污水箱的另一端的內壁上固定連接有清理組件；所述污水箱與清理組件同一端的底部固定連接有收集箱；所述污水箱的出口與格柵的進口通過管道連接并貫通；所述格柵能夠?qū)⑽鬯械拇箢w粒物質過濾；所述格柵與沼氣反應池連接；所述沼氣反應池與石英砂過濾器的進水口連接；所述石英砂過濾器與活性炭罐連接；所述活性炭罐與膜過濾箱連接；所述膜過濾箱與紫外線照射箱連接；所述紫外線照射箱與水箱連接；當污水通過進水管進入污水箱時，清理組件將污水中的漂浮物撈取并運出污水箱投放至收集箱中，實現了連續、快速的清除污水中的漂浮物。
權利要求書

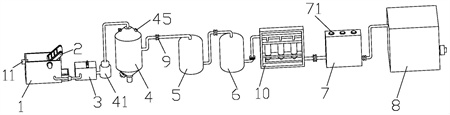

1.一種拌合站污水綜合處理回用系統，其特征在于：包括污水箱(1)；所說污水箱(1)的一側依次連接有格柵(3)、沼氣反應池(4)、石英砂過濾器(5)、活性炭罐(6)、膜過濾箱(10)、紫外線照射箱(7)和水箱(8)；所述污水箱(1)的一端固定連接有進水管(11)；所述污水箱(1)的另一端的內壁上固定連接有清理組件(2)；所述污水箱(1)與清理組件(2)同一端的底部固定連接有收集箱(12)；所述污水箱(1)的出口與格柵(3)的進口通過管道連通；所述格柵(3)的出口與沼氣反應池(4)的進口通過管道連通；所述沼氣反應池(4)的出口與石英砂過濾器(5)的進水口通過管道連通；所述石英砂過濾器(5)的出口與活性炭罐(6)的進口通過管道連通；所述活性炭罐(6)的出口與膜過濾箱(10)的進口通過管道連通；所述膜過濾箱(10)的出口與紫外線照射箱(7)通過管道連通；所述紫外線照射箱(7)與水箱(8)通過管道連通。
2.根據權利要求1所述的一種拌合站污水綜合處理回用系統，其特征在于：所述清理組件(2)固定連接在污水箱(1)靠近收集箱(12)的上端；所述清理組件(2)包括運輸帶(21)和支撐架(22)；所述運輸帶(21)的表面等間距固定連接有若干個分隔板(211)；所述支撐架(22)設置兩個，兩個支撐架(22)對稱固定連接在污水箱(1)的兩側內壁上；所述支撐架(22)的兩端轉動連接有輥輪，兩個輥輪將運輸帶(21)張緊；位于下端的所述輥輪與驅動電機(23)的輸出軸轉動連接；所述驅動電機(23)固定在污水箱(1)的側壁上。
3.根據權利要求2所述的一種拌合站污水綜合處理回用系統，其特征在于：所述支撐架(22)傾斜一定角度設置在污水箱(1)上，且所述支撐架(22)的頂端伸出污水箱(1)，所述支撐架(22)下端位于污水箱(1)的內部。
4.根據權利要求3所述的一種拌合站污水綜合處理回用系統，其特征在于：所述格柵(3)包括箱體(31)和濾板(32)；所述箱體(31)的頂部開設有T形插槽(311)；所述格柵(3)由濾板(32)分隔為左右兩個部分；所述濾板(32)的頂部固定連接有直板(321)；所述直板(321)與T形插槽(311)插接配合；所述直板(321)的上端固定連接有拉手(322)。
5.根據權利要求4所述的一種拌合站污水綜合處理回用系統，其特征在于：所述沼氣反應池(4)與格柵(3)之間連接有抽水泵(41)；所述抽水泵(41)用于將污水加壓泵入沼氣反應池(4)；所述沼氣反應池(4)的底部側壁上固定連接有出料管(44)；所述沼氣反應池(4)的頂部側壁上固定連接有觀察鏡(45)和出氣管(46)；所述出氣管(46)上固定連接有控制閥(47)；所述控制閥(47)與沼氣反應池(4)之間固定連接有氣體濃度檢測計；所述沼氣反應池(4)的進口設置在頂部，且出口設在沼氣反應池(4)的中部側壁上。
6.根據權利要求5所述的一種拌合站污水綜合處理回用系統，其特征在于：所述沼氣反應池(4)的頂部和底部均設置成圓錐形；所述沼氣反應池(4)的底部設置有轉動電機(42)；所述轉動電機(42)的輸出上固定連接有攪拌葉(43)；所述攪拌葉(43)的葉片呈傾斜設置。
7.根據權利要求6所述的一種拌合站污水綜合處理回用系統，其特征在于：所述石英砂過濾器(5)內部固定連接有濾水帽(51)；所述濾水帽(51)上等間距開設有溢流孔(52)；所述石英砂過濾器(5)的進口設置在頂部，出口設置在底部，且與沼氣反應池(4)連接的管道上固定連接有一個微型泵(9)。
8.根據權利要求7所述的一種拌合站污水綜合處理回用系統，其特征在于：所述活性炭罐(6)的內部固定連接有承托板(61)；所述承托板(61)的邊緣處等間距開設有若干個連通槽(62)；所述連通槽(62)設置成腰形；所述活性炭罐(6)內承托板(61)上方的空間內填充有活性炭；所述活性炭罐(6)的出口設置在承托板(61)的下方，所述活性炭罐(6)與石英砂過濾器(5)連接的管道上固定連接有另一個微型泵(9)；所述活性炭罐(6)的進口設置在頂部。
9.根據權利要求8所述的一種拌合站污水綜合處理回用系統，其特征在于：所述膜過濾箱(10)內包括至少三個膜過濾器(101)；所述膜過濾器(101)的頂部通過進料管(102)連通，所述膜過濾器(101)的底部通過出水管(103)連通；所述進料管(102)與活性炭罐(6)的出口連接并貫通，并且管道上設置有微型泵(9)。
10.根據權利要求9所述的一種拌合站污水綜合處理回用系統，其特征在于：所述紫外線照射箱(7)與出水管(103)連通，且出水管(103)的末端固定連接有微型泵；所述紫外線照射箱(7)的頂部設置有至少三個紫外線燈(71)，所述紫外線照射箱(7)的出口與水箱(8)通過管道連通，且管道上固定連接微型泵。
發明內容
為了彌補現有技術的不足，解決連續快速的去除污水中漂浮物和大顆粒物，防止污水流經水泵或者在管道的連接處時造成堵塞的問題，本發明提出的一種拌合站污水綜合處理回用系統。
一種拌合站污水綜合處理回用系統，包括污水箱；所述污水箱的頂部不封閉；所述污水箱的一端固定連接有進水管；所述進水管水平設置，通過進水管污水直接流入污水箱；所述污水箱的另一端的內壁上固定連接有清理組件；所述污水箱與清理組件同一端的底部固定連接有收集箱；所述清理組件用于將進入污水箱的污水中的漂浮物清理出污水箱，并集中投放在收集箱中；所述污水箱的出口與格柵的進口通過管道連通；所述格柵能夠?qū)⑽鬯械拇箢w粒物質過濾；所述格柵的出口與沼氣反應池的進口通過管道連通；所述沼氣反應池的出口與石英砂過濾器的進水口通過管道連通；所述石英砂過濾器的出口與活性炭罐的進口通過管道連通；所述活性炭罐的出口與膜過濾箱的進口通過管道連通；所述膜過濾箱的出口與紫外線照射箱通過管道連通；所述紫外線照射箱與水箱通過管道連通；
優選的，所述清理組件固定連接在污水箱靠近收集箱的上端；所述清理組件包括運輸帶和支撐架；所述運輸帶的表面等間距固定連接有若干個分隔板；所述分隔板用于將漂浮物集中在運輸帶上；所述支撐架設置兩個，兩個支撐架對稱固定連接在污水箱的兩側內壁上；所述支撐架傾斜一定角度設置在污水箱上；所述支撐架的頂端伸出污水箱，且下端位于污水箱的內部；所述支撐架的兩端轉動連接有輥輪，兩個輥輪將運輸帶張緊；位于下端的輥輪與驅動電機的輸出軸轉動連接；所述驅動電機固定在污水箱的側壁上；
優選的，所述格柵包括箱體和濾板；所述箱體的頂部開設有T形插槽；所述格柵由濾板分為左右兩個部分；所述濾板的頂部固定連接有直板；所述直板與T形插槽插接配合；所述直板的上端固定連接有拉手；
優選的，所述沼氣反應池與格柵之間連接有抽水泵；所述抽水泵將污水加壓泵入沼氣反應池；所述沼氣反應池的頂部和底部均設置成圓錐形；所述沼氣反應池的底部設置有轉動電機；所述轉動電機的輸出上固定連接有攪拌葉；所述攪拌葉的葉片傾斜設置；所述沼氣反應池的底部側壁上固定連接有出料管；所述沼氣反應池的頂部側壁上固定連接有觀察鏡和出氣管；所述出氣管上固定連接有控制閥；所述控制閥與沼氣反應池之間固定連接有氣體濃度檢測計；所述沼氣反應池的進口設置在頂部，且出口設在中間側壁上；
優選的，所述石英砂過濾器內部固定連接有濾水帽；所述濾水帽上等間距開設有溢流孔；所述濾水帽的上方布置有石英砂；所述石英砂過濾器的進口設置在頂部，出口設置在底部，且與沼氣反應池連接的管道上固定連接有一個微型泵；
優選的，所述活性炭罐的內部固定連接有承托板；所述承托板的邊緣處等間距開設有若干個連通槽；所述連通槽設置成腰形；所述活性炭罐內承托板上方的空間內填充有活性炭；所述活性炭罐的出口設置在承托板的下方，所述活性炭罐與石英砂過濾器連接的管道上固定連接有另一個微型泵；所述活性炭罐的進口設置在頂部；
優選的，所述膜過濾箱內包括至少三個膜過濾器；所述膜過濾器的頂部通過進料管連通，所述膜過濾器的底部通過出料管連通；所述進料管與活性炭罐的出口連接并貫通，并且管道上設置有微型泵；
優選的，所述紫外線照射箱與出水管連通，且出水管的末端固定連接有微型泵；所述紫外線照射箱的頂部設置有至少三個紫外線燈，且等間距排列，所述紫外線照射箱的出口與水箱通過管道連通，且管道上固定連接有微型泵。
本發明的有益之處在于：
1.本發明通過清理組件的設置，且由于進水管水平設置，當污水從進水管進入污水箱時，污水會朝向運輸帶流動，驅動電機帶動運輸帶和分隔板移動，分隔板將流經運輸帶的污水中的漂浮物，如建筑塑料(建筑覆蓋物)撈取，并在運輸帶的移動下運出污水箱，且投放至收集箱內統一清理。
2.本發明通過設置格柵，污水經過格柵時，污水中的大顆粒會被格柵中的濾板過濾，且濾板與格柵以插接的方式連接，當濾板的過濾孔堵塞時，拉動濾板上方的拉手，將濾板從格柵中抽出，并更換新的濾板即可，節省了濾板的更換時間，且不會影響設備的正常運行。
（發明人：李剛;陳武平;聶林生;唐天文;肖強）
