公布日：2023.01.10

申請日：2022.09.13

分類號：B01D25/21(2006.01)I;B01D25/32(2006.01)I;C02F11/122(2019.01)I

摘要

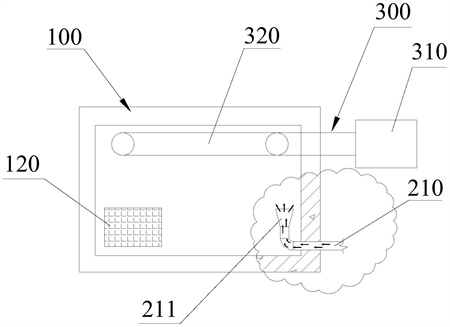

本發明涉及污水處理技術領域，尤其涉及一種高能氣體和污泥的消能系統。該消能系統包括污泥調理池，污泥調理池呈封閉結構設置；板框壓濾反吹裝置，包括反吹管道、控料組件和壓濾反吹組件，反吹管道的一端與控料組件連通，反吹管道的另一端設置有喇叭排放口，喇叭排放口與反吹管道呈彎曲角度設置，喇叭排放口設置于污泥調理池內側壁的上端。本方案將污泥調理池作為一個緩沖結構，并且設計有角度的喇叭排放口與反吹管道連通，整體組合能夠高效、簡單、安全的將高壓氣體和高速污泥的高初動能進行消除，進而能夠解決了板框壓濾機反吹高速污泥和高壓氣體難處理的問題。

權利要求書

1.一種高能氣體和污泥的消能系統，其特征在于，包括：污泥調理池，所述污泥調理池呈封閉結構設置；板框壓濾反吹裝置，所述板框壓濾反吹裝置包括反吹管道、控料組件和壓濾反吹組件，所述反吹管道的一端與所述控料組件連通，所述控料組件與所述壓濾反吹組件連通，所述反吹管道的另一端設置有喇叭排放口，所述喇叭排放口與所述反吹管道呈彎曲角度設置，所述喇叭排放口設置于所述污泥調理池內側壁的上端。

2.根據權利要求1所述的高能氣體和污泥的消能系統，其特征在于，所述控料組件包括三通接口和進料泵，所述反吹管道通過第一閥門與所述三通接口連通設置，所述進料泵通過第二閥門與所述三通接口連通設置，所述三通接口與所述壓濾反吹組件連通設置。

3.根據權利要求1所述的高能氣體和污泥的消能系統，其特征在于，所述壓濾反吹組件包括濾板組、液壓油缸和空壓機，所述空壓機通過第三閥門與所述濾板組連通設置，所述液壓油缸將所述濾板組壓緊設置，所述濾板組與所述控料組件連通設置。

4.根據權利要求3所述的高能氣體和污泥的消能系統，其特征在于，所述濾板組包括多個相互貼合設置的濾板，所述濾板上設置有多層濾布，所述濾布中間開設有通孔。

5.根據權利要求1所述的高能氣體和污泥的消能系統，其特征在于，所述消能系統還包括除臭裝置，所述除臭裝置包括除臭設備和除臭風管，所述除臭設備與所述除臭風管連通設置，所述除臭風管伸入所述污泥調理池內設置，所述除臭風管設置于所述污泥調理池的頂端位置。

6.根據權利要求1所述的高能氣體和污泥的消能系統，其特征在于，所述喇叭排放口朝向所述污泥調理池的另一內側壁設置，所述喇叭排放口與所述污泥調理池的另一內側壁之間具有間隙區間。

7.根據權利要求1所述的高能氣體和污泥的消能系統，其特征在于，所述污泥調理池上固定設置有攪拌機，所述攪拌機的轉動端設置于所述污泥調理池的底端位置。

8.根據權利要求1所述的高能氣體和污泥的消能系統，其特征在于，所述污泥調理池的頂端開設有檢查洞口，所述檢查洞口上設置有蓋板，所述蓋板為不銹鋼材質。

9.根據權利要求1所述的高能氣體和污泥的消能系統，其特征在于，所述喇叭排放口與所述反吹管道呈90度彎曲設置。

發明內容

本發明提供了一種高能氣體和污泥的消能系統，用以解決現有技術中對污泥中高動能氣體和污泥處理時存在安全隱患和處理難的問題。

為解決上述問題，本發明提供了一種高能氣體和污泥的消能系統，其特征在于，包括：

污泥調理池，所述污泥調理池呈封閉結構設置；

板框壓濾反吹裝置，所述板框壓濾反吹裝置包括反吹管道、控料組件和壓濾反吹組件，所述反吹管道的一端與所述控料組件連通，所述控料組件與所述壓濾反吹組件連通，所述反吹管道的另一端設置有喇叭排放口，所述喇叭排放口與所述反吹管道呈彎曲角度設置，所述喇叭排放口設置于所述污泥調理池內側壁的上端。

在一種可能的實施方式中，優選的，所述控料組件包括三通接口和進料泵，所述反吹管道通過第一閥門與所述三通接口連通設置，所述進料泵通過第二閥門與所述三通接口連通設置，所述三通接口與所述壓濾反吹組件連通設置。

在一種可能的實施方式中，優選的，所述壓濾反吹組件包括濾板組、液壓油缸和空壓機，所述空壓機通過第三閥門與所述濾板組連通設置，所述液壓油缸將所述濾板組壓緊設置，所述濾板組與所述控料組件連通設置。

在一種可能的實施方式中，優選的，所述濾板組包括多個相互貼合設置的濾板，所述濾板上設置有多層濾布，所述濾布中間開設有通孔。

在一種可能的實施方式中，優選的，所述消能系統還包括除臭裝置，所述除臭裝置包括除臭設備和除臭風管，所述除臭設備與所述除臭風管連通設置，所述除臭風管伸入所述污泥調理池內設置，所述除臭風管設置于所述污泥調理池的頂端位置。

在一種可能的實施方式中，優選的，所述喇叭排放口朝向所述污泥調理池的另一內側壁設置，所述喇叭排放口與所述污泥調理池的另一內側壁之間具有間隙區間。

在一種可能的實施方式中，優選的，所述污泥調理池上固定設置有攪拌機，所述攪拌機的轉動端設置于所述污泥調理池的底端位置。

在一種可能的實施方式中，優選的，所述污泥調理池的頂端開設有檢查洞口，所述檢查洞口上設置有蓋板，所述蓋板為不銹鋼材質。

在一種可能的實施方式中，優選的，所述喇叭排放口與所述反吹管道呈90度彎曲設置。

本發明的有益效果是：本發明提出一種高能氣體和污泥的消能系統，該消能系統包括污泥調理池和板框壓濾反吹裝置，其中板框壓濾反吹裝置包括反吹管道、控料組件和壓濾反吹組件，反吹管道的一端設置有彎曲角度的喇叭排放口，喇叭排放口設置在污泥調理池的內側壁上端，在高速的污泥和高壓的氣體通過喇叭排放口水平排出時，與反吹管道呈彎曲角度的喇叭排放口的口徑逐漸放大，可以初步降低污泥和氣體的流速，污泥和氣體延壁分散水平排出，一部分污泥由于重力和空氣阻力的原因落回污泥調理池，另一部分污泥與污泥調理池的池壁發生非彈性碰撞，進而能夠消除了污泥的動能，從污泥調理池側壁滑落回到污泥調理池，有效的降低了污泥落回污泥調理池的速度，避免高速污泥直接進入池內造成污泥噴濺。

（發明人：雷明;盧旭明）
