公布日：2023.10.24
申請日：2022.04.06
分類號：B01D29/03(2006.01)I;B01D29/64(2006.01)I
摘要
本發明涉及污水處理裝置技術領域，具體公開了一種具有過濾板自清潔結構的污水處理裝置，筒體中部及輸出端分別設置的第一、二殼體頂部分別設有圓形腔和頂部腔體，第二殼體下部設有擺動腔，轉動安裝于筒體內腔的水力轉盤外圍設有齒圈，連接軸兩端分別轉動安裝于圓形腔和頂部腔體的中部，連接軸位于圓形腔內的一端套裝有齒輪，連接軸另一端套裝驅動盤的外側面邊緣處垂直連接有短柱，擺動體包括轉動安裝于頂部腔體與筒體內腔之間的柱形轉體以及沿徑向連接于柱形轉體頂部的擺動條，短柱滑動卡接于擺動條的滑槽內，清掃輥頂端套接于柱形轉體底部，過濾板件可拆卸安裝于筒體內腔的輸出端；解決了難以高效、及時地對污水處理用過濾板進行清潔的問題。
權利要求書

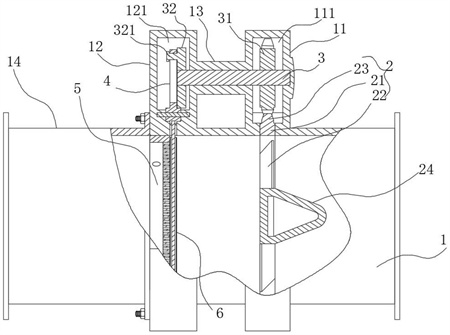

1.一種具有過濾板自清潔結構的污水處理裝置，包括筒體(1)和過濾板件(5)，其特征在于，還包括：水力轉盤(2)；連接軸(3)；擺動體(4)以及清掃輥(6)，所述筒體(1)的中部及輸出端分別設置有第一殼體(11)和第二殼體(12)，所述第一殼體(11)的頂部設置有與所述筒體(1)內腔頂端相連通的圓形腔(111)，所述第二殼體(12)的頂部設置有頂部腔體(121)，所述第二殼體(12)下部對應于所述筒體(1)前后壁的位置分別設置有擺動腔(122)；所述水力轉盤(2)轉動安裝于所述筒體(1)內腔對應于所述圓形腔(111)的位置，所述水力轉盤(2)外圍的中部設置有齒圈(23)；所述連接軸(3)的一端轉動安裝于所述圓形腔(111)的軸心位置，且所述連接軸(3)的另一端轉動套接于所述頂部腔體(121)內側壁的中部，所述連接軸(3)位于所述圓形腔(111)內的一端固定套裝有與所述齒圈(23)嚙合匹配的齒輪(31)，所述連接軸(3)位于所述頂部腔體(121)內的一端固定套裝有驅動盤(32)，所述驅動盤(32)外側面靠近邊緣的位置垂直連接有短柱(321)；所述擺動體(4)包括轉動安裝于所述頂部腔體(121)與所述筒體(1)內腔之間位置的柱形轉體(41)以及沿徑向固定連接于所述柱形轉體(41)頂部的擺動條(42)，所述擺動條(42)沿軸向開設有滑槽(421)，所述短柱(321)滑動卡接于所述滑槽(421)內，使得所述驅動盤(32)的轉動通過所述短柱(321)帶動所述擺動條(42)往復擺動，所述擺動條(42)的往復擺動帶動所述柱形轉體(41)往復轉動；所述清掃輥(6)的頂端沿徑向套接于所述柱形轉體(41)底部與所述擺動條(42)對應的位置；所述過濾板件(5)可拆卸固定安裝于所述筒體(1)內腔的輸出端，往復轉動的所述柱形轉體(41)帶動所述清掃輥(6)在所述擺動腔(122)內往復擺動，以對所述過濾板件(5)的過濾面往復清掃。
2.根據權利要求1所述的一種具有過濾板自清潔結構的污水處理裝置，其特征在于：所述水力轉盤(2)包括轉動安裝于所述筒體(1)內壁的環體(21)以及沿周向均勻固定連接于所述環體(21)內緣的葉片(22)，所述齒圈(23)設置于所述環體(21)外壁的中部，所述環體(21)與所述筒體(1)的壁體之間設置有水密封結構。
3.根據權利要求2所述的一種具有過濾板自清潔結構的污水處理裝置，其特征在于：所述環體(21)的中心設置有導流罩(24)，所述導流罩(24)里端的外壁與所述葉片(22)的里端分別對應固定連接。
4.根據權利要求1所述的一種具有過濾板自清潔結構的污水處理裝置，其特征在于：所述連接軸(3)中部的外圍設置有護筒(13)，所述護筒(13)的兩端分別與所述第一殼體(11)和第二殼體(12)固定連接。
5.根據權利要求1所述的一種具有過濾板自清潔結構的污水處理裝置，其特征在于：所述第二殼體(12)外側面對應于所述筒體(1)輸出端的位置可拆卸固定連接有出水筒體(14)。
6.根據權利要求5所述的一種具有過濾板自清潔結構的污水處理裝置，其特征在于：所述過濾板件(5)包括固定環(52)以及固定鑲嵌于所述固定環(52)里端的過濾圓板(51)，所述固定環(52)可拆卸安裝于所述筒體(1)內腔的輸出端。
7.根據權利要求1所述的一種具有過濾板自清潔結構的污水處理裝置，其特征在于：所述柱形轉體(41)底部與所述擺動條(42)里端正對的位置沿徑向固定連接有套筒(43)，所述清掃輥(6)的頂端套接于所述套筒(43)內。
8.根據權利要求7所述的一種具有過濾板自清潔結構的污水處理裝置，其特征在于：所述清掃輥(6)包括頂端套接于所述套筒(43)內腔的中心軸桿(61)、轉動套裝于所述中心軸桿(61)外圍的轉動套(62)以及固定連接于所述轉動套(62)外壁的刷毛(63)。
9.根據權利要求1所述的一種具有過濾板自清潔結構的污水處理裝置，其特征在于：所述柱形轉體(41)與所述筒體(1)的壁體之間設置有水密封結構。
發明內容
本發明針對解決現有技術中難以高效、及時地對污水處理用過濾板進行清潔的問題，設計了一種具有過濾板自清潔結構的污水處理裝置。
為實現上述目的，本發明提供如下技術方案：一種具有過濾板自清潔結構的污水處理裝置，包括筒體和過濾板件，還包括水力轉盤、連接軸、擺動體以及清掃輥，所述筒體的中部及輸出端分別設置有第一殼體和第二殼體，所述第一殼體的頂部設置有與所述筒體內腔頂端相連通的圓形腔，所述第二殼體的頂部設置有頂部腔體，所述第二殼體下部對應于所述筒體前后壁的位置分別設置有擺動腔；
所述水力轉盤轉動安裝于所述筒體內腔對應于所述圓形腔的位置，所述水力轉盤外圍的中部設置有齒圈；
所述連接軸的一端轉動安裝于所述圓形腔的軸心位置，且所述連接軸的另一端轉動套接于所述頂部腔體內側壁的中部，所述連接軸位于所述圓形腔內的一端固定套裝有與所述齒圈嚙合匹配的齒輪，所述連接軸位于所述頂部腔體內的一端固定套裝有驅動盤，所述驅動盤外側面靠近邊緣的位置垂直連接有短柱；
所述擺動體包括轉動安裝于所述頂部腔體與所述筒體內腔之間位置的柱形轉體以及沿徑向固定連接于所述柱形轉體頂部的擺動條，所述擺動條沿軸向開設有滑槽，所述短柱滑動卡接于所述滑槽內，使得所述驅動盤的轉動通過所述短柱帶動所述擺動條往復擺動，所述擺動條的往復擺動帶動所述柱形轉體往復轉動；
所述清掃輥的頂端沿徑向套接于所述柱形轉體底部與所述擺動條對應的位置；
所述過濾板件可拆卸固定安裝于所述筒體內腔的輸出端，往復轉動的所述柱形轉體帶動所述清掃輥在所述擺動腔內往復擺動，以對所述過濾板件的過濾面往復清掃。
優選的，所述水力轉盤包括轉動安裝于所述筒體內壁的環體以及沿周向均勻固定連接于所述環體內緣的葉片，所述齒圈設置于所述環體外壁的中部，所述環體與所述筒體的壁體之間設置有水密封結構。
優選的，所述環體的中心設置有導流罩，所述導流罩里端的外壁與所述葉片的里端分別對應固定連接。
優選的，所述連接軸中部的外圍設置有護筒，所述護筒的兩端分別與所述第一殼體和第二殼體固定連接。
優選地，所述第二殼體外側面對應于所述筒體輸出端的位置可拆卸固定連接有出水筒體。
優選的，所述過濾板件包括固定環以及固定鑲嵌于所述固定環里端的過濾圓板，所述固定環可拆卸安裝于所述筒體內腔的輸出端。
優選的，所述柱形轉體底部與所述擺動條里端正對的位置沿徑向固定連接有套筒，所述清掃輥的頂端套接于所述套筒內。
優選的，所述清掃輥包括頂端套接于所述套筒內腔的中心軸桿、轉動套裝于所述中心軸桿外圍的轉動套以及固定連接于所述轉動套外壁的刷毛。
優選的，所述柱形轉體與所述筒體的壁體之間設置有水密封結構。
與現有技術相比，本發明的有益效果是：
本發明涉及的一種具有過濾板自清潔結構的污水處理裝置通過水力轉盤接受水流作用而轉動，進而通過傳動機構使得清掃輥沿過濾板件的過濾面往復清掃，達到過濾板自清潔的效果；由于不增加額外動力，從而達到節省投入成本和使用成本的效果。
（發明人：高輝;任超眾;陳強;李想;周亞杰）
