公布日：2023.10.24

申請日：2023.07.18

分類號：E03F5/22(2006.01)I;E03F5/14(2006.01)I;C02F1/00(2023.01)I;C02F1/40(2023.01)I

摘要

本發明涉及污水處理設備技術領域，且公開了一種一體化污水提升泵站，解決了現有污水提升泵站普遍存在排污困難及其內部在運行一段時間容易堵塞造成處理能力下降的問題，其包括筒體，筒體一側設有污水進水管，筒體另一側設有污水排水管，筒體頂端設有支撐架，支撐架頂端設有牽引機構一和牽引機構二，筒體頂端一側開設有人工通道，筒體內部頂端設有支撐平臺，支撐平臺底端設有支撐立柱，支撐立柱內部底端設有驅動電機，筒體內部的底端設有污水沉淀池，筒體內部一側設有浮體垃圾清理機構，筒體內部另一側設有清淤排水一體式機構；通過該污水提升泵站能夠?qū)崿F(xiàn)對污水中的浮體垃圾和沉淀泥漿進行分別清理，避免造成管道的堵塞，提高污水處理效率。

權利要求書

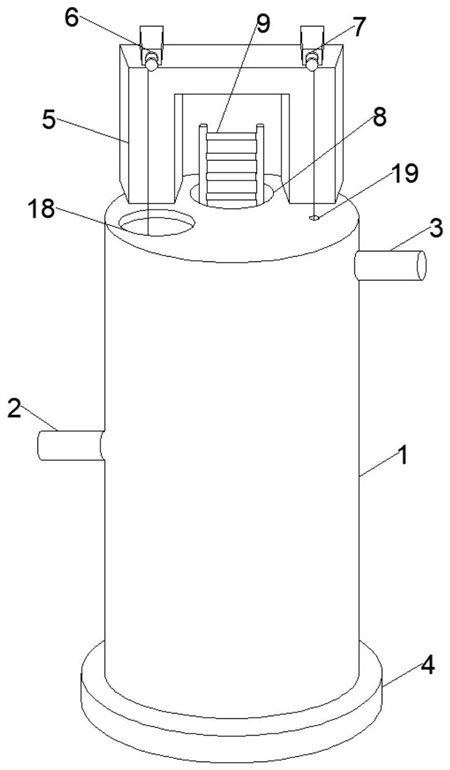

1.一種一體化污水提升泵站，包括筒體(1)，其特征在于：所述筒體(1)一側的中間位置設置有污水進水管(2)，筒體(1)另一側的頂端設置有污水排水管(3)，筒體(1)的底端設置有混凝土支撐底座(4)，筒體(1)的頂端固定設置有支撐架(5)，支撐架(5)頂端的一側設置有牽引機構一(6)，支撐架(5)頂端的另一側設置有牽引機構二(7)，筒體(1)頂端靠近支撐架(5)的一側開設有人工通道(8)，人工通道(8)內部的一側固定設置有爬梯(9)，筒體(1)內部的頂端設置有支撐平臺(10)，支撐平臺(10)底端的中間位置設置有支撐立柱(11)，支撐立柱(11)內部的底端固定設置有驅動電機(12)，驅動電機(12)的輸出軸上設置有轉軸(13)，筒體(1)內部的底端設置有與轉軸(13)固定連接的污水沉淀池(14)，筒體(1)內部的一側設置有與污水進水管(2)相匹配并與牽引機構一(6)連接的浮體垃圾清理機構(15)，筒體(1)內部的另一側設置有與牽引機構二(7)連接的吊架(16)，吊架(16)的內部設置有與污水沉淀池(14)相匹配的清淤排水一體式機構(17)。

2.根據權利要求1所述的一種一體化污水提升泵站，其特征在于：所述筒體(1)頂端的一側開設有與浮體垃圾清理機構(15)和牽引機構一(6)相匹配的通孔一(18)，筒體(1)頂端的另一側開設有與牽引機構二(7)相匹配的通孔二(19)。

3.根據權利要求2所述的一種一體化污水提升泵站，其特征在于：所述牽引機構一(6)和牽引機構二(7)均由伺服電機(20)、繩輪(21)和牽引繩(22)構成，伺服電機(20)固定連接于支撐架(5)的頂端，繩輪(21)固定連接于伺服電機(20)的輸出軸，牽引繩(22)與繩輪(21)連接并穿插于通孔一(18)和通孔二(19)。

4.根據權利要求1所述的一種一體化污水提升泵站，其特征在于：所述支撐平臺(10)上開設有放置孔一(23)、放置孔二(24)和放置孔三(25)，放置孔一(23)的內部固定設置有與浮體垃圾清理機構(15)相匹配的限位導軌一(26)，放置孔三(25)的內部設置有與清淤排水一體式機構(17)相匹配的限位導軌二(27)，放置孔二(24)與人工通道(8)內徑相同。

5.根據權利要求1所述的一種一體化污水提升泵站，其特征在于：所述污水沉淀池(14)的內部設置有分隔板(28)，分隔板(28)頂端的中間位置開設有與轉軸(13)相匹配的插槽(29)，分隔板(28)與污水沉淀池(14)之間形成第一沉淀槽(30)、第二沉淀槽(31)、第三沉淀槽(32)和第四沉淀槽(33)。

6.根據權利要求1所述的一種一體化污水提升泵站，其特征在于：所述污水沉淀池(14)底端的側邊和筒體(1)內部底端的側邊均開設有環形限位槽(34)，環形限位槽(34)的內部設置有若干活動滾珠(35)。

7.根據權利要求1所述的一種一體化污水提升泵站，其特征在于：所述浮體垃圾清理機構(15)由接料桶(36)、錐形段(37)、排水斜管(38)和過濾板(39)構成，錐形段(37)固定連接于接料桶(36)的底端，排水斜管(38)固定連接于錐形段(37)的底端，過濾板(39)固定連接于接料桶(36)內部的底端。

8.根據權利要求7所述的一種一體化污水提升泵站，其特征在于：所述接料桶(36)一側的頂端開設有與污水進水管(2)相匹配的進水槽孔(40)，接料桶(36)遠離進水槽孔(40)的一側設置有可拆卸式清污蓋板(41)。

9.根據權利要求1所述的一種一體化污水提升泵站，其特征在于：所述清淤排水一體式機構(17)由清淤泵(42)、污水提升泵(43)、抽泥管(44)、排泥管(45)、污水抽液管(46)、污水排液管(47)和軟管(48)構成，清淤泵(42)和污水提升泵(43)均固定連接于吊架(16)的內部，抽泥管(44)固定連接于清淤泵(42)的底端，排泥管(45)固定連接于清淤泵(42)的頂端，污水抽液管(46)固定連接于污水提升泵(43)的底端，污水排液管(47)固定連接于污水提升泵(43)的頂端，軟管(48)連接于污水排液管(47)和污水排水管(3)之間。

10.根據權利要求9所述的一種一體化污水提升泵站，其特征在于：所述污水排液管(47)的一側固定設置有回流沖洗管(49)，回流沖洗管(49)上設置有電磁閥(50)，回流沖洗管(49)靠近抽泥管(44)的一端固定設置有套設于抽泥管(44)的環形水管(51)，環形水管(51)的底端設置有若干沖洗噴頭(52)。

發明內容

針對上述情況，為克服現有技術的缺陷，本發明提供一種一體化污水提升泵站，有效的解決了現有污水提升泵站普遍存在排污困難及其內部在運行一段時間容易堵塞造成處理能力下降的問題。

為實現上述目的，本發明提供如下技術方案：一種一體化污水提升泵站，包括筒體，所述筒體一側的中間位置設置有污水進水管，筒體另一側的頂端設置有污水排水管，筒體的底端設置有混凝土支撐底座，筒體的頂端固定設置有支撐架，支撐架頂端的一側設置有牽引機構一，支撐架頂端的另一側設置有牽引機構二，筒體頂端靠近支撐架的一側開設有人工通道，人工通道內部的一側固定設置有爬梯，筒體內部的頂端設置有支撐平臺，支撐平臺底端的中間位置設置有支撐立柱，支撐立柱內部的底端固定設置有驅動電機，驅動電機的輸出軸上設置有轉軸，筒體內部的底端設置有與轉軸固定連接的污水沉淀池，筒體內部的一側設置有與污水進水管相匹配并與牽引機構一連接的浮體垃圾清理機構，筒體內部的另一側設置有與牽引機構二連接的吊架，吊架的內部設置有與污水沉淀池相匹配的清淤排水一體式機構。

優選的，所述筒體頂端的一側開設有與浮體垃圾清理機構和牽引機構一相匹配的通孔一，筒體頂端的另一側開設有與牽引機構二相匹配的通孔二。

優選的，所述牽引機構一和牽引機構二均由伺服電機、繩輪和牽引繩構成，伺服電機固定連接于支撐架的頂端，繩輪固定連接于伺服電機的輸出軸，牽引繩與繩輪連接并穿插于通孔一和通孔二。

優選的，所述支撐平臺上開設有放置孔一、放置孔二和放置孔三，放置孔一的內部固定設置有與浮體垃圾清理機構相匹配的限位導軌一，放置孔三的內部設置有與清淤排水一體式機構相匹配的限位導軌二，放置孔二與人工通道內徑相同。

優選的，所述污水沉淀池的內部設置有分隔板，分隔板頂端的中間位置開設有與轉軸相匹配的插槽，分隔板與污水沉淀池之間形成第一沉淀槽、第二沉淀槽、第三沉淀槽和第四沉淀槽。

優選的，所述污水沉淀池底端的側邊和筒體內部底端的側邊均開設有環形限位槽，環形限位槽的內部設置有若干活動滾珠。

優選的，所述浮體垃圾清理機構由接料桶、錐形段、排水斜管和過濾板構成，錐形段固定連接于接料桶的底端，排水斜管固定連接于錐形段的底端，過濾板固定連接于接料桶內部的底端。

優選的，所述接料桶一側的頂端開設有與污水進水管相匹配的進水槽孔，接料桶遠離進水槽孔的一側設置有可拆卸式清污蓋板。

優選的，所述清淤排水一體式機構由清淤泵、污水提升泵、抽泥管、排泥管、污水抽液管、污水排液管和軟管構成，清淤泵和污水提升泵均固定連接于吊架的內部，抽泥管固定連接于清淤泵的底端，排泥管固定連接于清淤泵的頂端，污水抽液管固定連接于污水提升泵的底端，污水排液管固定連接于污水提升泵的頂端，軟管連接于污水排液管和污水排水管之間。

優選的，所述污水排液管的一側固定設置有回流沖洗管，回流沖洗管上設置有電磁閥，回流沖洗管靠近抽泥管的一端固定設置有套設于抽泥管的環形水管，環形水管的底端設置有若干沖洗噴頭。

與現有技術相比，本發明的有益效果是：

(1)、在工作中，通過設置有筒體、牽引機構一、牽引機構二、驅動電機、轉軸、污水沉淀池、浮體垃圾清理機構和清淤排水一體式機構能夠首先實現對污水內部的浮體垃圾進行清理，能夠?qū)崿F(xiàn)對污水進行循環式沉淀，并且能夠?qū)⒊恋砗蟮哪酀{進行清除，清除過程能夠?qū)崿F(xiàn)對污水沉淀池進行沖洗，有效避免造成泵站和污水管的堵塞，同時能夠?qū)崿F(xiàn)持續性的污水提升工作，避免造成污水提升過程發生中斷，有效提高污水處理的效率。

（發明人：葛翔;葛銘鋒;顧志華;仇信孟;魯芳;胡勇華）
