公布日：2023.10.24

申請日：2023.06.28

分類號：C02F1/461(2023.01)I;C02F1/467(2023.01)I;C02F1/72(2023.01)I;C02F1/78(2023.01)I

摘要

本發明公開了一種污水催化氧化處理設備，包括處理罐、錐管、回流管、傳動盒、固定環、分流槽和分流管，所述處理罐，內部設置有等距分布的錐管，所述錐管上方設置有傳動盒，所述傳動盒底端設置有貫穿錐管內部的第一傳動軸，所述錐管頂端設置有分流槽，所述錐管內壁設置有分流管，所述處理罐內壁設置有等距分布的固定環，且固定環一側設置有分控器，所述分控器上方設置有電機，所述處理罐頂端連接有排水管，且排水管下表面連接有回流管，所述第一傳動軸表面設置有第一葉輪和第二葉輪。本發明采用臭氧與電解結合的方式，增加了對污水氧化處理的效果，配合第一葉輪和第二葉輪對污水進行回流，增加了處理的全面性，具備更好的處理效果。

權利要求書

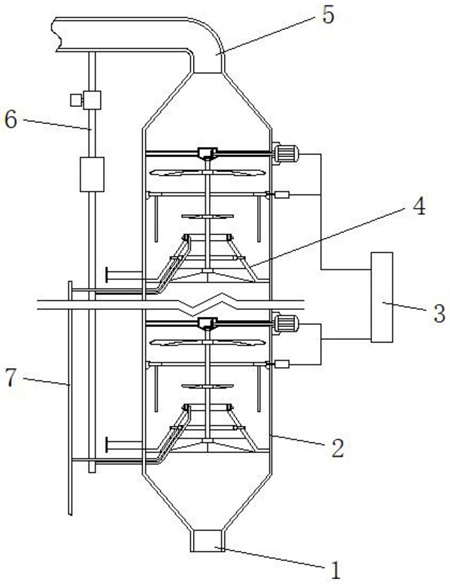

1.一種污水催化氧化處理設備，包括處理罐(2)、錐管(4)、回流管(6)、傳動盒(12)、固定環(14)、分流槽(19)和分流管(20)，其特征在于：所述處理罐(2)，內部設置有等距分布的錐管(4)，所述錐管(4)上方設置有傳動盒(12)，所述傳動盒(12)底端設置有貫穿錐管(4)內部的第一傳動軸(18)，所述錐管(4)頂端設置有分流槽(19)，所述錐管(4)內壁設置有分流管(20)，所述處理罐(2)內壁設置有等距分布的固定環(14)，且固定環(14)一側設置有分控器(9)，所述分控器(9)上方設置有電機(10)，所述處理罐(2)頂端連接有排水管(5)，且排水管(5)下表面連接有回流管(6)，所述第一傳動軸(18)表面設置有第一葉輪(11)和第二葉輪(13)。

2.根據權利要求1所述的一種污水催化氧化處理設備，其特征在于：所述處理罐(2)底端設置有進水口(1)，所述處理罐(2)一側外壁設置有排污管(17)，且排污管(17)與錐管(4)底端表面相平齊。

3.根據權利要求1所述的一種污水催化氧化處理設備，其特征在于：所述分流槽(19)外壁嵌入安裝有呈圓形陣列分布的第二噴頭(26)，且第二噴頭(26)與錐管(4)表面角度相同。

4.根據權利要求1所述的一種污水催化氧化處理設備，其特征在于：所述分流槽(19)內壁連接有第一連接管(23)，且第一連接管(23)貫穿處理罐(2)外壁與回流管(6)相連接，所述回流管(6)上設置有電磁閥(15)和增壓泵(16)。

5.根據權利要求1所述的一種污水催化氧化處理設備，其特征在于：所述分流管(20)外壁嵌入安裝有呈圓形陣列分布的第一噴頭(25)，且第一噴頭(25)貫穿錐管(4)表面，所述分流管(20)內壁連接有第二連接管(24)，且第二連接管(24)貫穿處理罐(2)外壁一端均連接有輸氣管(7)。

6.根據權利要求1所述的一種污水催化氧化處理設備，其特征在于：所述固定環(14)均位于錐管(4)上方，且固定環(14)下表面連接有呈圓形陣列分布的電極(8)。

7.根據權利要求1所述的一種污水催化氧化處理設備，其特征在于：所述傳動盒(12)兩側外壁與處理罐(2)之間連接有呈圓形陣列分布的固定管(27)，所述電機(10)一側設置有貫穿固定管(27)和傳動盒(12)內部的第二傳動軸(30)，所述第二傳動軸(30)一端設置有主動齒輪(29)，所述第一傳動軸(18)上端設置有從動齒輪(28)，且主動齒輪(29)與從動齒輪(28)相嚙合。

8.根據權利要求1所述的一種污水催化氧化處理設備，其特征在于：所述第一葉輪(11)位于固定環(14)上方，所述第二葉輪(13)位于固定環(14)下方，且第二葉輪(13)轉動半徑小于第一葉輪(11)的轉動半徑。

9.根據權利要求1所述的一種污水催化氧化處理設備，其特征在于：所述第一傳動軸(18)底端轉動套接有端塊(22)，且端塊(22)外壁與錐管(4)內壁之間焊接有呈圓形陣列分布的支架(21)，所述第一傳動軸(18)貫穿傳動盒(12)底端外壁處套接有軸套(31)。

10.根據權利要求1所述的一種污水催化氧化處理設備，其特征在于：所述分控器(9)與電機(10)均與控制器(3)電連接。

發明內容

本發明的目的在于提供一種污水催化氧化處理設備，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種污水催化氧化處理設備，包括處理罐、錐管、回流管、傳動盒、固定環、分流槽和分流管，所述處理罐，內部設置有等距分布的錐管，所述錐管上方設置有傳動盒，所述傳動盒底端設置有貫穿錐管內部的第一傳動軸，所述錐管頂端設置有分流槽，所述錐管內壁設置有分流管，所述處理罐內壁設置有等距分布的固定環，且固定環一側設置有分控器，所述分控器上方設置有電機，所述處理罐頂端連接有排水管，且排水管下表面連接有回流管，所述第一傳動軸表面設置有第一葉輪和第二葉輪。

優選的，所述處理罐底端設置有進水口，所述處理罐一側外壁設置有排污管，且排污管與錐管底端表面相平齊。

優選的，所述分流槽外壁嵌入安裝有呈圓形陣列分布的第二噴頭，且第二噴頭與錐管表面角度相同。

優選的，所述分流槽內壁連接有第一連接管，且第一連接管貫穿處理罐外壁與回流管相連接，所述回流管上設置有電磁閥和增壓泵。

優選的，所述分流管外壁嵌入安裝有呈圓形陣列分布的第一噴頭，且第一噴頭貫穿錐管表面，所述分流管內壁連接有第二連接管，且第二連接管貫穿處理罐外壁一端均連接有輸氣管。

優選的，所述固定環均位于錐管上方，且固定環下表面連接有呈圓形陣列分布的電極。

優選的，所述傳動盒兩側外壁與處理罐之間連接有呈圓形陣列分布的固定管，所述電機一側設置有貫穿固定管和傳動盒內部的第二傳動軸，所述第二傳動軸一端設置有主動齒輪，所述第一傳動軸上端設置有從動齒輪，且主動齒輪與從動齒輪相嚙合。

優選的，所述第一葉輪位于固定環上方，所述第二葉輪位于固定環下方，且第二葉輪轉動半徑小于第一葉輪的轉動半徑。

優選的，所述第一傳動軸底端轉動套接有端塊，且端塊外壁與錐管內壁之間焊接有呈圓形陣列分布的支架，所述第一傳動軸貫穿傳動盒底端外壁處套接有軸套。

優選的，所述分控器與電機均與控制器電連接。

與現有技術相比，本發明的有益效果是：本發明在處理罐中設置等距分布的錐管，可將處理罐中分隔成若干個處理區域，通過處理區域中的第一葉輪、第二葉輪、分流管和電極進行獨立處理，第一葉輪和第二葉輪轉動，可產生逆流的水流，減緩污水輸送速度，并將水流進行分散，使得污水在錐管上方的滯留時間增加，可以與電極和第一噴頭所噴出的臭氧全面接觸，有效增加了污水氧化的全面度和氧化效果；并且可根據處理罐中不同的液位高度，進行獨立控制，使得錐管上方空間的第一葉輪、第二葉輪的轉動速度，電極的電解效率能夠靈活控制，可以適應不同情況的污染水，實際使用更加靈活，對于污水的氧化處理效果更好。
