公布日：2023.10.24
申請日：2023.06.29
分類號：C02F9/00(2023.01)I;C02F3/32(2023.01)N;C02F1/44(2023.01)N;C02F1/00(2023.01)N
摘要
本發明是農村丘陵地帶的污水生態處理實施結構及實施方法，包括調節池，地下滲濾系統及人工濕地。調節池內置有進水PVC管、U型出水PVC管、排氣管、檢查口、粗格柵和細格柵，粗格柵和細格柵主要用于攔截污水中的懸浮物及漂流物，檢查口主要用于定期清理調節池內垃圾，排氣口主要用于保持調節池內部通風、通氣。地下滲濾系統包括布水PVC管、排水PVC管、集水PVC管和滲濾土層，主要用于污水的水質凈化和資源化利用。人工濕地包括曝氣單元、生物單元和植物單元，主要是對滲濾系統處理后水體進一步提質增效。
權利要求書
1.一種農村丘陵地帶的污水生態處理實施結構，其特征在于：該結構由收集調節池結構、地下滲濾系統及人工濕地組成；所述的收集調節池結構用于：減小懸浮物對收集的廢水對土壤的堵塞，包括進水PVC管、U型出水PVC管、排氣管、檢查口、粗格柵和細格柵，進水PVC管是收集農村生活污水中的灰水和三格式化糞池處理后的黑水，粗格柵采用50mm，細格柵采用10mm，用于攔截污水中的懸浮物及漂流物，檢查口主要用于定期清理調節池內垃圾，所述的地下滲濾系統包括布水PVC管、排水PVC管、集水PVC管和滲濾土層，滲濾土層包括砂土層、爐渣層和壤土層，每層30cm，砂土層種植經濟作物，所述的人工濕地系統用于現有坑塘改造形成，其中包括曝氣單元、生物單元和植物單元，曝氣單元主要包括曝氣管和曝氣機，生物單元主要有淡水貝類和魚類，植物單元主要有狐尾藻、苦草、睡蓮、荇菜等具有經濟和景觀價值的水生植物。
2.如權利要求1所述的農村丘陵地帶的污水生態處理實施結構，其特征在于：所述的集水PVC管呈現U字型，集水端具孔，其外置固土鋼絲網。
3.一種農村丘陵地帶的污水生態處理實施結構的實施方法，其特征在于：調節池(10.5m×2m×2m)采用磚塊堆砌，內置粗格柵、細格柵和檢查井，地下滲濾系統需下挖土層，在底部鋪設防滲層的同時四周采用磚塊堆砌，形成12m*12m*2m的外部框架，再布設布水管、排水管、集水管，最后逐層鋪設壤土層、爐渣層和砂土層，人工濕地通過對現有坑塘的改造完成，對現有坑塘進行排水、清淤、改造和補水后，完成人工濕地的建設。
發明內容
本發明的目的在于提供一種適用于農村地區的污水土地處理技術，該技術有效降低了地下滲濾系統的堵塞，延長了地下滲濾系統的使用年限，同時彌補污水濕地處理系統和地下滲濾工藝自身局限與不足，實現污水的資源化利用，同時保障處理后出水水質穩定。

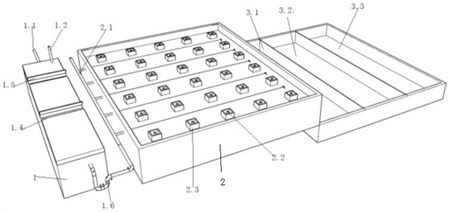

本發明的目的是通過以下技術方案實現的：一種農村丘陵地帶的污水生態處理實施結構，包括調節池、地下滲濾系統及人工濕地。
所述的調節池主要是減小懸浮物對土壤的堵塞，包括進水PVC管、U型出水PVC管、排氣管、檢查口、粗格柵和細格柵。進水管主要收集農村生活污水中的灰水和三格式化糞池處理后的黑水，粗格柵采用50mm，細格柵采用10mm，用于攔截污水中的懸浮物及漂流物，檢查口主要用于定期清理調節池內垃圾。
所述的地下滲濾系統包括布水PVC管、排水PVC管、集水PVC管和滲濾土層。集水PVC管呈現U字型，集水端具孔、可更換，其外置固土鋼絲網，可有效降低地下滲濾系統的堵塞，提升排水性能，滲濾土層包括砂土層、爐渣層和壤土層，每層30cm，砂土層可種植經濟作物。
所述的人工濕地系統包含曝氣單元、生物單元和植物單元，常利用現有坑塘改造形成。曝氣單元主要包括曝氣管和曝氣機，生物單元主要有淡水貝類和魚類，植物單元主要有狐尾藻、苦草、睡蓮、荇菜等具有經濟和景觀價值的水生植物。
一種農村丘陵地帶的污水生態處理實施結構的實施方法，其特征在于：調節池(10.5m×2m×2m)采用磚塊堆砌，內置粗格柵、細格柵和檢查井，地下滲濾系統需下挖土層，在底部鋪設防滲層的同時四周采用磚塊堆砌，形成12m*12m*2m的外部框架，再布設布水管、排水管、集水管，最后逐層鋪設壤土層、爐渣層和砂土層，人工濕地通過對現有坑塘的改造完成，對現有坑塘進行排水、清淤、改造和補水后，完成人工濕地的建設。
本發明的有益效果：該污水土地處理技術適用于農村村鎮分散區，特別是山區丘陵地帶，農村生活污水通過調節池進入地下滲濾系統后，出水COD、NH3-N和TP可達到地表水IV—V類之間，再通過人工濕地后，出水可達地表水IV類及以上。
（發明人：占明飛;黃俊;戚甫長;王偉;胡靚慧;張煥）
