公布日：2023.12.15

申請日：2023.09.28

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/44(2023.01)N;C02F1/38(2023.01)N;C02F101/20(2006.01)N

摘要

本發明涉及廢水回收處理技術領域，具體為一種重金屬廢水回收用濃縮裝置，包括側板、固定板、安裝板、處理機構和輔助機構。本發明中將重金屬廢水從進水口灌入裝置中，之后移動板上的過濾網首先對重金屬廢水進行初次過濾，將其內較大尺寸的顆粒等雜質進行過濾，避免其對后續過濾組件造成損壞，之后過濾組件中的活性炭層、過濾棉層和反滲透膜層再對廢水進行二級過濾，通過兩次過濾作業保證了對重金屬廢水的過濾處理效果，同時反滲透膜層過濾出來的水分由出水口二流出，同時殘留有重金屬的污水由出水口一流出，便于后續進行濃縮作業，提高整體的工作效率。

權利要求書

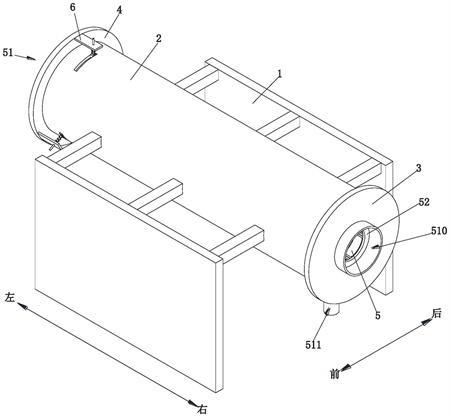

1.一種重金屬廢水回收用濃縮裝置，其特征在于，包括：側板(1)，兩個所述側板(1)前后對稱布置，兩個側板(1)之間通過多個從左至右等距排布的連接塊共同固定設置有外筒(2)，外筒(2)的右端面固定設置有圓形的固定板(3)；安裝板(4)，所述外筒(2)的左端面設置有安裝板(4)；處理機構(5)；所述外筒(2)內設置有用于對重金屬廢水進行處理的處理機構(5)，所述外筒(2)上設置有輔助機構(6)；所述處理機構(5)包括轉動套件(50)，所述安裝板(4)上轉動設置有轉動套件(50)，轉動套件(50)包括兩個左右對稱的轉動環(500)以及兩個轉動環(500)之間的多個周向均勻分布且用于連接二者的連接桿(501)，且左側轉動環(500)與安裝板(4)轉動連接，右側轉動環(500)與固定板(3)為密封套設安裝，左側的轉動環(500)為進水口(51)，右側轉動環(500)為出水口一(510)，外筒(2)的右側周向面下方固定設置有與外筒(2)內腔連通的管道，管道為出水口二(511)，右側轉動環(500)內環面固定設置有固定環板(52)，固定環板(52)的左端面固定設置有容納筒，容納筒內設置有用于對廢水進行過濾的過濾組件(53)，過濾組件(53)包括活性炭層(530)、過濾棉層(531)和反滲透膜層(532)。

2.根據權利要求1所述的一種重金屬廢水回收用濃縮裝置，其特征在于：所述過濾組件(53)還包括支撐板(533)，所述固定環板(52)的左端面設置有四個周向均勻分布且為弧形的支撐板(533)，四個支撐板(533)的左端面共同固定設置有移動板(534)，移動板(534)的中間位置處設置有過濾網(535)，移動板(534)與固定環板(52)的相對面均固定設置有多個周向均勻分布的定位組件(536)，定位組件(536)包括隔板(5360)，所述移動板(534)的右端面固定設置有兩個用于將活性炭層(530)、過濾棉層(531)和反滲透膜層(532)分隔開的隔板(5360)，對應兩個隔板(5360)上固定設置有兩個抵緊板(5361)，移動板(534)與左側轉動環(500)之間共同設置有固定組一(54)。

3.根據權利要求1所述的一種重金屬廢水回收用濃縮裝置，其特征在于：所述固定組一(54)包括滑動槽(540)，左側所述轉動環(500)的內環面開設有多個周向均勻分布的滑動槽(540)，移動板(534)的周向面固定設置有與滑動槽(540)一一對應的滑動塊(541)，滑動塊(541)的前后兩端面均固定設置有彈簧桿(542)，彈簧桿(542)遠離滑動塊(541)的端面固定設置有半圓形的卡球(543)，滑動槽(540)與滑動塊(541)的相對面開設有與卡球(543)相互配合且形狀為半圓形的卡槽(544)。

4.根據權利要求1所述的一種重金屬廢水回收用濃縮裝置，其特征在于：四個所述支撐板(533)之間共同設置有自潔組(55)，所述自潔組(55)包括移動槽(550)，所述支撐板(533)的內弧面開設有移動槽(550)，四個移動槽(550)內通過移動塊通過固定設置有形狀為圓環形的移動圓板(551)，移動圓板(551)的外環面固定設置有多個位于相鄰兩個支撐板(533)之間的刮除板(552)，所述移動圓板(551)上設置有驅動刮除板(552)進行刮除的驅動組一(56)。

5.根據權利要求4所述的一種重金屬廢水回收用濃縮裝置，其特征在于：所述驅動組一(56)包括擋條(560)，所述移動圓板(551)的內環面固定設置有擋條(560)，擋條(560)的右端面開設有擋槽(561)，移動圓板(551)內環面通過方形塊鉸接設置有兩個前后對稱且形狀為半圓形的擋板(562)，擋板(562)朝向擋條(560)的端面固定設置有與擋槽(561)相互配合的配合塊(563)。

6.根據權利要求1所述的一種重金屬廢水回收用濃縮裝置，其特征在于：所述輔助機構(6)包括位于外筒(2)周向面上的固定組二(60)和位于安裝板(4)上的驅動組二(61)，所述固定組二(60)包括弧形槽(600)，所述外筒(2)靠近安裝板(4)的周向面開設有多個周向均勻分布的弧形槽(600)，弧形槽(600)內壁開設有朝向外筒(2)軸線且形狀為圓形的限位槽(601)，安裝板(4)的右端面固定設置有放置板(602)，放置板(602)上活動安裝有定位桿(603)，定位桿(603)朝向外筒(2)的端面固定設置有限位塊(604)，限位塊(604)朝向外筒(2)的端面固定設置有與限位槽(601)相互配合的限位柱(605)，定位桿(603)與放置板(602)之間共同固定設置有套設在定位桿(603)上的彈簧。

7.根據權利要求6所述的一種重金屬廢水回收用濃縮裝置，其特征在于：所述驅動組二(61)包括轉動軸(610)，所述安裝板(4)的左端面轉動設置有轉動軸(610)，轉動軸(610)上固定套設有驅動齒輪(611)，左側轉動環(500)的外環面固定套設有與驅動齒輪(611)相互嚙合的齒牙環(612)。

發明內容

基于此，有必要提供一種重金屬廢水回收用濃縮裝置，旨在解決現有技術中將廢水送至反滲透膜進行過濾的方式進行過濾效率較低以及進行過濾的筒狀結構易形成堵塞或出現損壞等狀況，故對重金屬廢水的過濾效果變差以及過濾效率變低的問題。

本申請?zhí)峁┮环N重金屬廢水回收用濃縮裝置，包括：

側板，兩個所述側板前后對稱布置，兩個側板之間通過多個從左至右等距排布的連接塊共同固定設置有外筒，外筒的右端面固定設置有圓形的固定板。

安裝板，所述外筒的左端面設置有安裝板。

處理機構；所述外筒內設置有用于對重金屬廢水進行處理的處理機構，所述外筒上設置有輔助機構。

所述處理機構包括轉動套件，所述安裝板上轉動設置有轉動套件，轉動套件包括兩個左右對稱的轉動環以及兩個轉動環之間的多個周向均勻分布且用于連接二者的連接桿，且左側轉動環與安裝板轉動連接，右側轉動環與固定板為密封套設安裝，左側的轉動環為進水口，右側轉動環為出水口一，外筒的右側周向面下方固定設置有與外筒內腔連通的管道，管道為出水口二，右側轉動環的右端固定設置有閥門，右側轉動環內環面固定設置有固定環板，固定環板的左端面固定設置有容納筒，容納筒內設置有用于對廢水進行過濾的過濾組件，過濾組件包括活性炭層、過濾棉層和反滲透膜層。

根據有利的實施例，所述過濾組件還包括支撐板，所述固定環板的左端面設置有四個周向均勻分布且為弧形的支撐板，四個支撐板的左端面共同固定設置有移動板，移動板的中間位置處設置有用于對廢水進行初步過濾的過濾網，移動板與固定環板的相對面均固定設置有多個周向均勻分布的定位組件，定位組件包括隔板，所述移動板的右端面固定設置有兩個用于將活性炭層、過濾棉層和反滲透膜層分隔開的隔板，對應兩個隔板上固定設置有兩個抵緊板，移動板與左側轉動環之間共同設置有固定組一。

根據有利的實施例，所述固定組一包括滑動槽，左側所述轉動環的內環面開設有多個周向均勻分布的滑動槽，移動板的周向面固定設置有與滑動槽一一對應的滑動塊，滑動塊的前后兩端面均固定設置有彈簧桿，彈簧桿遠離滑動塊的端面固定設置有半圓形的卡球，滑動槽與滑動塊的相對面開設有與卡球相互配合且形狀為半圓形的卡槽。

根據有利的實施例，四個所述支撐板之間共同設置有自潔組，所述自潔組包括移動槽，所述支撐板的內弧面開設有移動槽，四個移動槽內通過移動塊通過固定設置有形狀為圓環形的移動圓板，移動圓板的外環面固定設置有多個位于相鄰兩個支撐板之間的刮除板，所述移動圓板上設置有驅動刮除板進行刮除的驅動組一。

根據有利的實施例，所述驅動組一包括擋條，所述移動圓板的內環面固定設置有擋條，擋條的右端面開設有擋槽，移動圓板內環面通過方形塊鉸接設置有兩個前后對稱且形狀為半圓形的擋板，擋板朝向擋條的端面固定設置有與擋槽相互配合的配合塊。

根據有利的實施例，所述輔助機構包括位于外筒周向面上的固定組二和位于安裝板上的驅動組二，所述固定組二包括弧形槽，所述外筒靠近安裝板的周向面開設有多個周向均勻分布的弧形槽，弧形槽內壁開設有朝向外筒軸線且形狀為圓形的限位槽，安裝板的右端面固定設置有放置板，放置板上活動安裝有定位桿，定位桿朝向外筒的端面固定設置有限位塊，限位塊朝向外筒的端面固定設置有與限位槽相互配合的限位柱，定位桿與放置板之間共同固定設置有套設在定位桿上的彈簧。

根據有利的實施例，所述驅動組二包括轉動軸，所述安裝板的左端面轉動設置有轉動軸，轉動軸與外部電機一連接，轉動軸上固定套設有驅動齒輪，左側轉動環的外環面固定套設有與驅動齒輪相互嚙合的齒牙環。

綜上所述，本發明包括以下至少一種有益效果：一、本發明中將重金屬廢水從進水口灌入裝置中，之后移動板上的過濾網首先對重金屬廢水進行初次過濾，將其內較大尺寸的顆粒等雜質進行過濾，避免其對后續過濾組件造成損壞，之后過濾組件中的活性炭層、過濾棉層和反滲透膜層再對廢水進行二級過濾，通過兩次過濾作業保證了對重金屬廢水的過濾處理效果，同時反滲透膜層過濾出來的水分由出水口二流出，同時殘留有重金屬的污水由出水口一流出，便于后續進行濃縮作業，提高整體的工作效率。

二、本發明中左側轉動環帶動整個轉動套件同步轉動，過濾組件通過滑動塊被限位在兩個轉動環上，從而過濾組件同步轉動，故在金屬廢水進入過濾組件中后通過其旋轉產生的離心力使得重金屬廢水被快速過濾，即提高整體作業過程中的過濾效率的同時提高過濾組件對重金屬廢水的過濾效果。

三、本發明中通過過濾組件這種單獨安裝并由滑動塊卡住的安裝方式，從而在長時間使用后過濾組件中的活性炭層、過濾棉層和反滲透膜層的過濾效果變差時直接拉出左側的移動板后對三者進行更換，提高裝置使用以及維護過程中的便捷性。

四、本發明中設置的驅動組一工作推動自潔組中的移動圓板帶動其上的刮除板移動，刮除板在左移的過程中對容納筒的內弧面進行清理，避免出現其在長時間使用后出現堵塞的問題，提高過濾組件的使用壽命。

（發明人：孫寧;魏曉紅;孫漢柏;曾慶炳;馮春利）
