公布日：2023.01.10
申請日：2022.10.08
分類號：C02F11/121(2019.01)I
摘要
本發明公開了一種污泥處理用加壓脫水設備及其方法，包括放置底板和脫水箱，所述脫水箱安裝在放置底板的上方，所述脫水箱上安裝有脫水過濾板，放置底板的頂側固定安裝有固定支架，固定支架上安裝有伸縮氣缸，本發明中，伸縮桿移動帶動推動桿移動，將會與擠壓塊上的弧形擠壓面接觸并擠壓，擠壓塊移動能夠帶動第二導電塊移動，并與第一導電塊接觸導電，敲擊組件將會通電運行，敲擊組件上的第一敲擊凸輪和第二敲擊凸輪進行轉動，能夠?qū)γ撍^濾板敲擊，通過不斷的震動敲擊，能夠?qū)γ撍鋬?nèi)的污泥進行震動脫水，通過不斷的敲擊震動，能夠加快污泥中的水進行脫離，脫離后的污水將會從污水落孔中落下，并落下污水收集盒內進行收集。
權利要求書

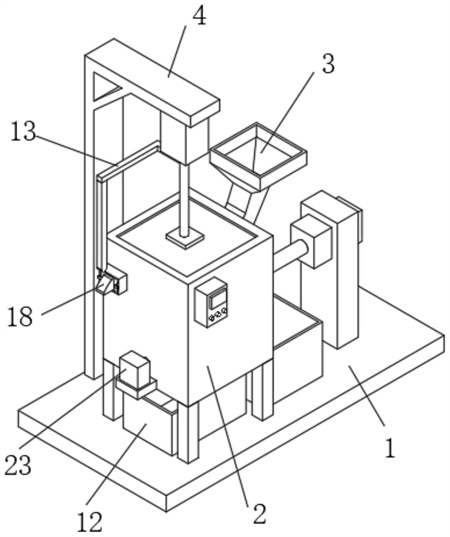

1.一種污泥處理用加壓脫水設備，包括放置底板（1）和脫水箱（2），其特征在于，所述脫水箱（2）安裝在放置底板（1）的上方，所述脫水箱（2）上安裝有脫水過濾板（10），放置底板（1）的頂側固定安裝有固定支架（4），固定支架（4）上安裝有伸縮氣缸（5），伸縮氣缸（5）的輸出軸安裝有伸縮桿（6），伸縮桿（6）的底端固定安裝有擠壓板（7），擠壓板（7）位于脫水箱（2）的上方，所述脫水箱（2）的一側安裝有敲擊組件，所述敲擊組件位于脫水過濾板（10）的下方，并與脫水過濾板（10）相適配，脫水箱（2）的一側設有自動控制組件，自動控制組件控制敲擊組件，所述脫水箱（2）上設有泥渣收集組件。
2.根據權利要求1所述的一種污泥處理用加壓脫水設備，其特征在于，所述敲擊組件包括固定安裝在脫水箱（2）一側的旋轉電機（23），旋轉電機（23）的輸出軸固定安裝有旋轉軸（24），旋轉軸（24）的一端延伸至脫水箱（2）內，旋轉軸（24）上固定套接有第一敲擊凸輪（25）和第二敲擊凸輪（26），第一敲擊凸輪（25）和第二敲擊凸輪（26）錯位設置，并均與脫水過濾板（10）相適配。
3.根據權利要求1所述的一種污泥處理用加壓脫水設備，其特征在于，所述自動控制組件包括固定安裝在脫水箱（2）一側的控制盒（14），控制盒（14）遠離脫水箱（2）的一側為開口設置，控制盒（14）的一側內壁上固定安裝有第一導電塊（15），控制盒（14）內活動安裝有移動板（16），移動板（16）的一側固定安裝有第二導電塊（19），第一導電塊（15）和第二導電塊（19）相適配。
4.根據權利要求3所述的一種污泥處理用加壓脫水設備，其特征在于，所述移動板（16）的一側固定安裝有擠壓塊（17），擠壓塊（17）的頂側開設有弧形擠壓面（18），所述伸縮桿（6）的一端固定安裝有推動桿（13），推動桿（13）呈L型結構設置，推動桿（13）位于擠壓塊（17）的上方位置，并與弧形擠壓面（18）相適配。
5.根據權利要求3所述的一種污泥處理用加壓脫水設備，其特征在于，所述控制盒（14）的一側內壁上固定安裝有兩個滑動桿（20），移動板（16）滑動套接在兩個滑動桿（20）上，移動板（16）的一側固定安裝有兩個擠壓彈簧（21）的一端，兩個擠壓彈簧（21）的另一端均固定安裝在控制盒（14）的一側內壁上，兩個擠壓彈簧（21）分別活動套接在兩個滑動桿（20）上，控制盒（14）的一側固定安裝有兩個滑桿塊（22），兩個滑動桿（20）分別與兩個滑桿塊（22）固定連接。
6.根據權利要求1所述的一種污泥處理用加壓脫水設備，其特征在于，所述泥渣收集組件包括開設在脫水箱（2）一側的取料槽口（27），取料槽口（27）內活動安裝有阻擋板（28），阻擋板（28）的一側固定安裝有密封板（29），密封板（29）的一側固定安裝有多個拉動桿（30），多個拉動桿（30）的一端均延伸至脫水箱（2）內并固定安裝有同一個廢料刮板（31），廢料刮板（31）與脫水箱（2）的一側內壁相貼合。
7.根據權利要求6所述的一種污泥處理用加壓脫水設備，其特征在于，所述放置底板（1）的頂側固定安裝有安裝塊（32），安裝塊（32）上固定安裝有伸縮電機（33），伸縮電機（33）的輸出軸安裝有推拉桿（34），推拉桿（34）的一端固定安裝在阻擋板（28）的一側上，放置底板（1）的頂側放置有泥渣收集盒（35），泥渣收集盒（35）位于脫水箱（2）的一側位置。
8.根據權利要求1所述的一種污泥處理用加壓脫水設備，其特征在于，所述脫水箱（2）的一側安裝有進料管（3），脫水箱（2）的內壁上固定安裝有濾網安裝架（9），脫水過濾板（10）安裝在濾網安裝架（9）上，脫水箱（2）的底側內壁上開設有污水落孔（11），放置底板（1）的頂側放置有污水收集盒（12），污水收集盒（12）位于污水落孔（11）的下方位置，脫水箱（2）的一側固定安裝有控制器（8）。
9.根據權利要求1-8任意一項所述的一種污泥處理用加壓脫水設備的脫水方法，該方法包括：步驟一：將需要脫水的污泥從進料管（3）送入，并進入脫水箱（2）內，位于脫水過濾板（10）的上方位置，然后啟動伸縮氣缸（5），能夠帶動擠壓板（7）向下移動，并對放入的污泥進行擠壓，從而進行加壓脫水；步驟二：伸縮桿（6）在移動的過程中，將會與自動控制組件上的擠壓塊（17）接觸并擠壓，從而使得第一導電塊（15）和第二導電塊（19）接觸導電，使得敲擊組件通電運行；步驟三：敲擊組件上的旋轉電機（23）運行后，能夠帶動第一敲擊凸輪（25）和第二敲擊凸輪（26）轉動，通過不斷的轉動，能夠敲打脫水過濾板（10），從而加快污泥的脫水速度；步驟四：脫出的水將會從污水落孔（11）中落下，并落在污水收集盒（12）內進行收集，最后泥渣將通過泥渣收集組件進行處理收集；步驟五：泥渣收集組件上的伸縮電機（33）運行，能夠帶動阻擋板（28）和廢料刮板（31）同步移動，將脫水過濾板（10）上的泥渣進行刮走，并掛落在泥渣收集盒（35）上進行集中收集。
發明內容
針對現有技術的不足，本發明提供了一種污泥處理用加壓脫水設備及其方法，用于解決傳統的污泥在進行脫水時，緊采用單一的重力脫水，讓水自己慢慢的與污泥分離，脫水的速度較慢，且脫水后的污泥也不便于進行清理的問題。
為了實現上述目的，本發明采用了如下技術方案：一種污泥處理用加壓脫水設備，包括放置底板和脫水箱，所述脫水箱安裝在放置底板的上方，所述脫水箱上安裝有脫水過濾板，放置底板的頂側固定安裝有固定支架，固定支架上安裝有伸縮氣缸，伸縮氣缸的輸出軸安裝有伸縮桿，伸縮桿的底端固定安裝有擠壓板，擠壓板位于脫水箱的上方，所述脫水箱的一側安裝有敲擊組件，所述敲擊組件位于脫水過濾板的下方，并與脫水過濾板相適配，脫水箱的一側設有自動控制組件，自動控制組件控制敲擊組件，所述脫水箱上設有泥渣收集組件。
優選的，所述敲擊組件包括固定安裝在脫水箱一側的旋轉電機，旋轉電機的輸出軸固定安裝有旋轉軸，旋轉軸的一端延伸至脫水箱內，旋轉軸上固定套接有第一敲擊凸輪和第二敲擊凸輪，第一敲擊凸輪和第二敲擊凸輪錯位設置，并均與脫水過濾板相適配。
優選的，所述自動控制組件包括固定安裝在脫水箱一側的控制盒，控制盒遠離脫水箱的一側為開口設置，控制盒的一側內壁上固定安裝有第一導電塊，控制盒內活動安裝有移動板，移動板的一側固定安裝有第二導電塊，第一導電塊和第二導電塊相適配。
優選的，所述移動板的一側固定安裝有擠壓塊，擠壓塊的頂側開設有弧形擠壓面，所述伸縮桿的一端固定安裝有推動桿，推動桿呈L型結構設置，推動桿位于擠壓塊的上方位置，并與弧形擠壓面相適配。
優選的，所述控制盒的一側內壁上固定安裝有兩個滑動桿，移動板滑動套接在兩個滑動桿上，移動板的一側固定安裝有兩個擠壓彈簧的一端，兩個擠壓彈簧的另一端均固定安裝在控制盒的一側內壁上，兩個擠壓彈簧分別活動套接在兩個滑動桿上，控制盒的一側固定安裝有兩個滑桿塊，兩個滑動桿分別與兩個滑桿塊固定連接。
優選的，所述泥渣收集組件包括開設在脫水箱一側的取料槽口，取料槽口內活動安裝有阻擋板，阻擋板的一側固定安裝有密封板，密封板的一側固定安裝有多個拉動桿，多個拉動桿的一端均延伸至脫水箱內并固定安裝有同一個廢料刮板，廢料刮板與脫水箱的一側內壁相貼合。
優選的，所述放置底板的頂側固定安裝有安裝塊，安裝塊上固定安裝有伸縮電機，伸縮電機的輸出軸安裝有推拉桿，推拉桿的一端固定安裝在阻擋板的一側上，放置底板的頂側放置有泥渣收集盒，泥渣收集盒位于脫水箱的一側位置。
優選的，所述脫水箱的一側安裝有進料管，脫水箱的內壁上固定安裝有濾網安裝架，脫水過濾板安裝在濾網安裝架上，脫水箱的底側內壁上開設有污水落孔，放置底板的頂側放置有污水收集盒，污水收集盒位于污水落孔的下方位置，脫水箱的一側固定安裝有控制器。
一種污泥處理用加壓脫水設備的脫水方法，該方法包括：步驟一：將需要脫水的污泥從進料管送入，并進入脫水箱內，位于脫水過濾板的上方位置，然后啟動伸縮氣缸，能夠帶動擠壓板向下移動，并對放入的污泥進行擠壓，從而進行加壓脫水；步驟二：伸縮桿在移動的過程中，將會與自動控制組件上的擠壓塊接觸并擠壓，從而使得第一導電塊和第二導電塊接觸導電，使得敲擊組件通電運行；步驟三：敲擊組件上的旋轉電機運行后，能夠帶動第一敲擊凸輪和第二敲擊凸輪轉動，通過不斷的轉動，能夠敲打脫水過濾板，從而加快污泥的脫水速度；步驟四：脫出的水將會從污水落孔中落下，并落在污水收集盒內進行收集，最后泥渣將通過泥渣收集組件進行處理收集；步驟五：泥渣收集組件上的伸縮電機運行，能夠帶動阻擋板和廢料刮板同步移動，將脫水過濾板上的泥渣進行刮走，并掛落在泥渣收集盒上進行集中收集。
與現有技術相比，本發明的有益效果是：1、本發明中，該污泥處理用加壓脫水設備，在對污泥進行脫水處理時，將污泥通過進料管送入，并落在脫水箱內，然后啟動伸縮氣缸，帶動伸縮桿向下移動，伸縮桿移動帶動擠壓板向下移動，對需要脫水的污泥進行加壓，從而加快污泥的脫水；2、本發明中，伸縮桿移動帶動推動桿移動，推動桿隨著向下移動，將會與擠壓塊上的弧形擠壓面接觸并擠壓，擠壓塊移動能夠帶動第二導電塊移動，并與第一導電塊接觸導電，敲擊組件將會通電運行，敲擊組件上的第一敲擊凸輪和第二敲擊凸輪進行轉動，能夠?qū)γ撍^濾板敲擊，通過不斷的震動敲擊，能夠?qū)γ撍鋬?nèi)的污泥進行震動脫水，通過不斷的敲擊震動，能夠加快污泥中的水進行脫離，脫離后的污水將會從污水落孔中落下，并落下污水收集盒內進行收集；3、本發明中，經過一段時間的加壓脫水，污泥中的污水將有效脫離，通過泥渣收集組件上的伸縮電機運行，帶動推拉桿移動，并帶動一側的廢料刮板移動，廢料刮板移動能夠?qū)⒚撍蟮哪嘣M(jìn)行掛鉤，從取料槽口中取出，并落在泥渣收集盒內進行收集，污泥放入后，能夠進行自動脫水和泥渣收集，一體化處理，脫水的速度快。
（發明人：高理中;陳小軍）
