公布日：2023.10.24
申請日：2023.09.06
分類號：C02F1/52(2023.01)I
摘要
本發明涉及污水處理裝置技術領域，且公開了一種自排污的一體化污水處理裝置，包括耐腐蝕外殼，所述耐腐蝕外殼的頂部活動連接有耐腐外殼頂蓋，所述耐腐蝕外殼的正面靠近頂部一側固定安裝有液位顯示表，所述耐腐蝕外殼的另一側靠近底部軸對稱固定安裝有第二固定器，所述第二固定器的另一層固定安裝有驅動電箱外殼，所述驅動電箱外殼的頂部靠近正面中心固定安裝有絕緣通電連接器，所述絕緣通電連接器的頂部固定安裝有中樞控制面板，所述驅動電箱外殼的另一側靠近頂部開設有電箱外殼散熱孔，通過液位顯示表的放置，可用來便于知曉內部水位狀況，提高設備運行效率，便于根據自身需求添加液體，提高污水的凈化效率。
權利要求書

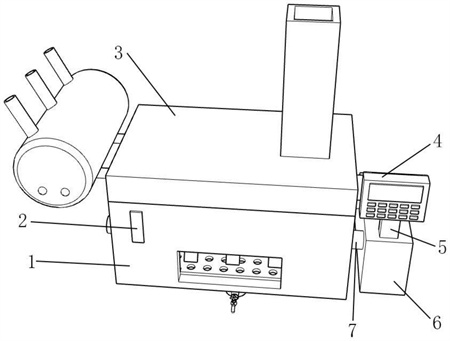

1.一種自排污的一體化污水處理裝置，包括耐腐蝕外殼（1），其特征在于：所述耐腐蝕外殼（1）的頂部活動連接有耐腐外殼頂蓋（3），所述耐腐蝕外殼（1）的正面靠近頂部一側固定安裝有液位顯示表（2），所述耐腐蝕外殼（1）的另一側靠近底部軸對稱固定安裝有第二固定器（7），所述第二固定器（7）的另一層固定安裝有驅動電箱外殼（6），所述驅動電箱外殼（6）的頂部靠近正面中心固定安裝有絕緣通電連接器（5），所述絕緣通電連接器（5）的頂部固定安裝有中樞控制面板（4），所述驅動電箱外殼（6）的另一側靠近頂部開設有電箱外殼散熱孔（101），所述耐腐蝕外殼（1）的另一側靠近頂部中心固定安裝有污水灌入管道（102），所述污水灌入管道（102）的內部靠近中心開設有污水管道連接處（201）。
2.根據權利要求1所述的一種自排污的一體化污水處理裝置，其特征在于：所述耐腐外殼頂蓋（3）的頂部靠近另一側中心固定安裝有廢氣輸送管道（202），所述廢氣輸送管道（202）的內部靠近中心開設有廢氣管道連接處（301）。
3.根據權利要求1所述的一種自排污的一體化污水處理裝置，其特征在于：所述耐腐外殼頂蓋（3）的內部靠近中心開設有外殼頂蓋凹槽（502），所述外殼頂蓋凹槽（502）的內部靠近一側中心軸對稱固定安裝有固定噴射水管（501），所述固定噴射水管（501）的一側固定安裝有凈化配料液罐（302），所述凈化配料液罐（302）的正面靠近底部中心軸對稱固定安裝有固定驅動指示燈（402），所述凈化配料液罐（302）的一側靠近頂部固定安裝有三個等大等距的藥劑分液管道（401）。
4.根據權利要求3所述的一種自排污的一體化污水處理裝置，其特征在于：所述固定噴射水管（501）的頂部靠近中心固定安裝有支撐連接板（602），所述固定噴射水管（501）的底部軸對稱固定安裝有污水凈化噴頭（601），所述外殼頂蓋凹槽（502）的內部靠近另一側中心固定安裝有廢氣集中風扇（701）。
5.根據權利要求1所述的一種自排污的一體化污水處理裝置，其特征在于：所述耐腐蝕外殼（1）的內部靠近中心開設有耐腐外殼內槽（801），所述耐腐外殼內槽（801）的內部靠近底部中心軸對稱活動連接有驅動固定轉動軸（902），所述驅動固定轉動軸（902）的頂部固定安裝有連接支撐板（901），所述連接支撐板（901）的頂部固定安裝有固定攪拌板（802）。
6.根據權利要求5所述的一種自排污的一體化污水處理裝置，其特征在于：所述耐腐蝕外殼（1）的一側靠近底部中心軸對稱固定安裝有第一固定器（702），所述耐腐蝕外殼（1）的正面靠近底部中心固定安裝有可視透明窗口（111），所述驅動固定轉動軸（902）的另一側活動連接有第二固定器（7），所述驅動固定轉動軸（902）的一側活動連接有第一固定器（702）。
7.根據權利要求1所述的一種自排污的一體化污水處理裝置，其特征在于：所述耐腐蝕外殼（1）的底部靠近中心固定安裝有耐腐集水外殼（444），所述耐腐集水外殼（444）的內部開設有集水外殼凹槽（555），所述集水外殼凹槽（555）的底部靠近中心固定安裝有凈化污水出水管道（666），所述凈化污水出水管道（666）的內部靠近中心開設有凈化污水出水口（903），所述耐腐集水外殼（444）的頂部固定安裝有第一固定過濾板（333），所述第一固定過濾板（333）的底部固定安裝有第二固定過濾板（777），所述第二固定過濾板（777）的頂部開設有第二過濾孔（999），所述第一固定過濾板（333）的頂部開設有第一過濾孔（222），所述耐腐集水外殼（444）的底部固定安裝有固定密封套圈（888），所述凈化污水出水管道（666）的正面靠近底部中心固定安裝有取樣水龍頭（904）。
發明內容
為了克服現有技術的上述缺陷，本發明提供了一種自排污的一體化污水處理裝置，以解決上述背景技術中存在的問題。
本發明提供如下技術方案：一種自排污的一體化污水處理裝置，包括耐腐蝕外殼，所述耐腐蝕外殼的頂部活動連接有耐腐外殼頂蓋，所述耐腐蝕外殼的正面靠近頂部一側固定安裝有液位顯示表，所述耐腐蝕外殼的另一側靠近底部軸對稱固定安裝有第二固定器，所述第二固定器的另一層固定安裝有驅動電箱外殼，所述驅動電箱外殼的頂部靠近正面中心固定安裝有絕緣通電連接器，所述絕緣通電連接器的頂部固定安裝有中樞控制面板，所述驅動電箱外殼的另一側靠近頂部開設有電箱外殼散熱孔，所述耐腐蝕外殼的另一側靠近頂部中心固定安裝有污水灌入管道，所述污水灌入管道的內部靠近中心開設有污水管道連接處；進一步的，所述耐腐外殼頂蓋的頂部靠近另一側中心固定安裝有廢氣輸送管道，所述廢氣輸送管道的內部靠近中心開設有廢氣管道連接處。
進一步的，所述耐腐外殼頂蓋的內部靠近中心開設有外殼頂蓋凹槽，所述外殼頂蓋凹槽的內部靠近一側中心軸對稱固定安裝有固定噴射水管，所述固定噴射水管的一側固定安裝有凈化配料液罐，所述凈化配料液罐的正面靠近底部中心軸對稱固定安裝有固定驅動指示燈，所述凈化配料液罐的一側靠近頂部固定安裝有三個等大等距的藥劑分液管道。
進一步的，所述固定噴射水管的頂部靠近中心固定安裝有支撐連接板，所述固定噴射水管的底部軸對稱固定安裝有污水凈化噴頭，所述外殼頂蓋凹槽的內部靠近另一側中心固定安裝有廢氣集中風扇。
進一步的，所述耐腐蝕外殼的內部靠近中心開設有耐腐外殼內槽，所述耐腐外殼內槽的內部靠近底部中心軸對稱活動連接有驅動固定轉動軸，所述驅動固定轉動軸的頂部固定安裝有連接支撐板，所述連接支撐板的頂部固定安裝有固定攪拌板。
進一步的，所述耐腐蝕外殼的一側靠近底部中心軸對稱固定安裝有第一固定器，所述耐腐蝕外殼的正面靠近底部中心固定安裝有可視透明窗口，所述驅動固定轉動軸的另一側活動連接有第二固定器，所述驅動固定轉動軸的一側活動連接有第一固定器。
進一步的，所述耐腐蝕外殼的底部靠近中心固定安裝有耐腐集水外殼，所述耐腐集水外殼的內部開設有集水外殼凹槽，所述集水外殼凹槽的底部靠近中心固定安裝有凈化污水出水管道，所述凈化污水出水管道的內部靠近中心開設有凈化污水出水口，所述耐腐集水外殼的頂部固定安裝有第一固定過濾板，所述第一固定過濾板的底部固定安裝有第二固定過濾板，所述第二固定過濾板的頂部開設有第二過濾孔，所述第一固定過濾板的頂部開設有第一過濾孔，所述耐腐集水外殼的底部固定安裝有固定密封套圈，所述凈化污水出水管道的正面靠近底部中心固定安裝有取樣水龍頭。
本發明的技術效果和優點：1.本發明通過固定攪拌板的放置，可用來增加空氣與水接觸面積，使得污水中的顆粒物黏附在一起進而沉淀，便于將污水中的顆粒物進行清除，加速了污水的凈化，提高凈化處理的效果，提高工作效率，藥物充分?jǐn)嚢瑁档统杀�，提高污水處理質量，有利于設備的使用，通過可視透明窗口的放置，可用來觀察污水凈化后的處理狀況，便于對現狀做出處理，有利于提高設備的實用性，便于設備的發展，通過驅動固定轉動軸的放置，可用來帶動固定攪拌板對污水進行攪拌，便于與藥劑充分融合，提高凈化效果，便于節約資源，提高設備的發展。
2.本發明通過廢氣集中風扇的放置，可用來將處理污水時產生部分有害氣體排放在廢氣輸送管道的內部，減少危害人類的健康，提高工農業的生產，減少污染環境對人類健康有很大危害，有利于提高設備的工作效率，通過固定密封套圈的放置，可用來工作壓力和一定的溫度范圍內，應具有良好的密封性能，并隨著壓力的增加能自動提高密封性能，摩擦力要小，摩擦系數要穩定，抗腐蝕能力強，不腐蝕接觸面，不污染介質，不易老化，工作壽命長，耐磨性好。
（發明人：孫紅衛;陸琰;周徽）
