公布日：2023.01.03
申請日：2021.07.01
分類號：B02C21/00(2006.01)I;B02C4/02(2006.01)I;C02F11/13(2019.01)I;C02F11/00(2006.01)I;C02F101/20(2006.01)N
摘要
一種電鍍污泥用純化裝置及方法，包括主體，主體頂部設有計量機構，計量機構頂部設有控制機構，主體內部設有檢測機構，主體在檢測機構底部設有攪拌過濾機構，主體在檢測機構一端設有吸廢機構，本發明所達到的有益效果是：裝置通過COD檢測裝置和水質色度測定儀分別檢測雨水的化學需氧量、色度，防止需要多次收集樣本，減少了麻煩，通過攪拌電機帶動第一扇葉旋轉，對雨水進行混合，防止懸浮物沉淀，影響檢測結果，通過攪拌電機帶動螺紋桿旋轉，使得濾塊移動，將懸浮物濾除到濾塊頂部,通過電動推桿帶動廢料管道移動，吸收濾塊上懸浮物，便于對其收集檢測，通過加壓泵一端固定連接的進水管，抽取雨水通過出水管排出，對過濾網進行清洗。
權利要求書

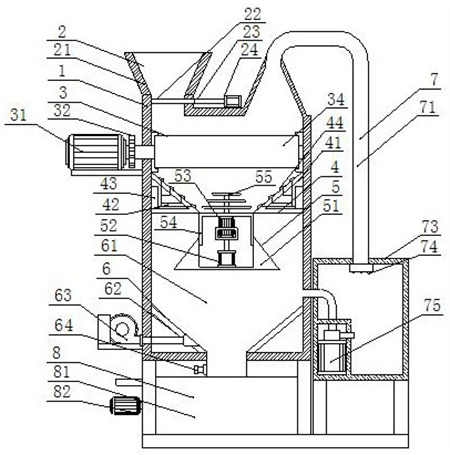

1.一種電鍍污泥用純化裝置，其特征在于，包括主體（1），所述主體（1）頂部設有下料機構（2），所述主體（1）內部靠近下料機構（2）一端設有打磨機構（3），所述主體（1）內腔在打磨機構（3）底部設有干燥機構（4），所述主體（1）內腔在干燥機構（4）底部設有升降機構（5），所述主體（1）內腔在升降機構（5）底部設有焚燒機構（6），所述主體（1）外壁一端設有廢氣收集機構（7），所述主體（1）底部設有反應機構（8）。
2.根據權利要求1所述的一種電鍍污泥用純化裝置，其特征在于，所述下料機構（2）包括進料口（21），所述進料口（21）固定連接在主體（1）頂部一端，所述進料口（21）內部轉動連接有擋板（22），所述擋板（22）一端固定連接有轉軸（23），所述轉軸（23）遠離擋板（22）一端固定連接有步進電機（24），所述步進電機（24）通過螺栓固定連接在主體（1）頂部靠近進料口（21）一端。
3.根據權利要求1所述的一種電鍍污泥用純化裝置，其特征在于，所述打磨機構（3）包括打磨電機（31），所述打磨電機（31）通過固定板固定連接在主體（1）外壁上，所述打磨電機（31）輸出端上固定連接有主動齒輪（32），所述主動齒輪（32）嚙合連接有從動齒輪（33），所述主動齒輪（32）和從動齒輪（33）內部固定連接有打磨輥?zhàn)樱?/span>34），所述打磨輥?zhàn)樱?/span>34）兩端均活動連接在主體（1）內壁上。
4.根據權利要求1所述的一種電鍍污泥用純化裝置，其特征在于，所述干燥機構（4）包括干燥箱（41），所述干燥箱（41）固定連接在主體（1）內部，所述干燥箱（41）內部開設有加熱腔（42），所述加熱腔（42）中固定連接有加熱器（43），所述干燥箱（41）外壁上固定連接有加熱塊（44），所述加熱器（43）電性連接有加熱塊（44），所述加熱塊（44）為傾斜的斜塊。
5.根據權利要求1所述的一種電鍍污泥用純化裝置，其特征在于，所述升降機構（5）包括固定支撐板（51），所述固定支撐板（51）固定連接在主體（1）內壁上，所述固定支撐板（51）頂部固定連接有電動推桿（52），所述電動推桿（52）頂部輸出端固定連接有防堵電機（53），所述防堵電機（53）遠離電動推桿（52）一端固定連接有限位板（54），所述防堵電機（53）輸出端穿過限位板（54）一端固定連接有防堵扇葉（55）。
6.根據權利要求1所述的一種電鍍污泥用純化裝置，其特征在于，所述焚燒機構（6）包括焚燒箱（61），所述焚燒箱（61）內腔底部固定連接斜板（62），所述斜板（62）固定連接在主體（1）內腔中，所述主體（1）外壁靠近底部一端燃燒器（63），所述燃燒器（63）穿過主體（1）外壁一端固定連接有斜板（62），所述主體（1）底部固定連接有排料管（64），所述排料管（64）上固定連接有電磁閥。
7.根據權利要求1所述的一種電鍍污泥用純化裝置，其特征在于，所述廢氣收集機構（7）包括液體管道（71），所述液體管道（71）頂部一端固定連接在主體（1）頂部一端，所述液體管道（71）內部固定連接有螺旋管（72），所述液體管道（71）底部固定連接有收集箱（73），所述液體管道（71）穿過收集箱（73）一端固定連接有噴頭（74），所述收集箱（73）內部固定連接有氣泵（75），所述氣泵（75）進氣管固定連接有焚燒箱（61）。
8.根據權利要求1所述的一種電鍍污泥用純化裝置，其特征在于，所述反應機構（8）包括反應箱（81），所述反應箱（81）固定連接在主體（1）底部，所述反應箱（81）外壁一端固定連接有攪拌電機（82），所述攪拌電機（82）輸出端固定連接有攪拌桿，所述反應箱（81）一端固定連接有加液管道（83），所述反應箱（81）遠離加液管道（83）一端固定連接有排液管道（84）。
9.采用權利要求1所述的一種電鍍污泥用純化裝置及方法，其特征在于，包括如下步驟：S1.首先通過下料機構（2），將電鍍污泥放入到主體（1）內部，通過打磨機構（3），對污泥進行打磨；S2.再通過干燥機構（4）對污泥進行加熱干燥，通過升降機構（5），控制倒入焚燒箱（61）的污泥時間，通過防止入口堵塞；S3.最后通過焚燒機構（6），對污泥進行焚燒，通過廢氣收集機構（7）收集廢氣，防止污染，并通過反應機構（8），對金屬離子進行浸取分離。
發明內容
本發明提供一種電鍍污泥用純化裝置及方法，裝置通過，以解決上述背景技術中提出的問題。
為了解決上述技術問題，本發明提供了如下的技術方案：一種電鍍污泥用純化裝置，包括主體，所述主體頂部設有下料機構，所述主體內部靠近下料機構一端設有打磨機構，所述主體內腔在打磨機構底部設有干燥機構，所述主體內腔在干燥機構底部設有升降機構，所述主體內腔在升降機構底部設有焚燒機構，所述主體外壁一端設有廢氣收集機構，所述主體底部設有反應機構。
在進一步的實施例中，所述下料機構包括進料口，所述進料口固定連接在主體頂部一端，所述進料口內部轉動連接有擋板，所述擋板一端固定連接有轉軸，所述轉軸遠離擋板一端固定連接有步進電機，所述步進電機通過螺栓固定連接在主體頂部靠近進料口一端。
在進一步的實施例中，所述打磨機構包括打磨電機，所述打磨電機通過固定板固定連接在主體外壁上，所述打磨電機輸出端上固定連接有主動齒輪，所述主動齒輪嚙合連接有從動齒輪，所述主動齒輪和從動齒輪內部固定連接有打磨輥?zhàn)�，所述打磨輥�(zhàn)觾啥司顒?dòng)連接在主體內壁上。
在進一步的實施例中，所述干燥機構包括干燥箱，所述干燥箱固定連接在主體內部，所述干燥箱內部開設有加熱腔，所述加熱腔中固定連接有加熱器，所述干燥箱外壁上固定連接有加熱塊，所述加熱器電性連接有加熱塊，所述加熱塊為傾斜的斜塊。
在進一步的實施例中，所述升降機構包括固定支撐板，所述固定支撐板固定連接在主體內壁上，所述固定支撐板頂部固定連接有電動推桿，所述電動推桿頂部輸出端固定連接有防堵電機，所述防堵電機遠離電動推桿一端固定連接有限位板，所述防堵電機輸出端穿過限位板一端固定連接有防堵扇葉。
在進一步的實施例中，所述焚燒機構包括焚燒箱，所述焚燒箱內腔底部固定連接斜板，所述斜板固定連接在主體內腔中，所述主體外壁靠近底部一端燃燒器，所述燃燒器穿過主體外壁一端固定連接有斜板，所述主體底部固定連接有排料管，所述排料管上固定連接有電磁閥。
在進一步的實施例中，所述廢氣收集機構包括液體管道，所述液體管道頂部一端固定連接在主體頂部一端，所述液體管道內部固定連接有螺旋管，所述液體管道底部固定連接有收集箱，所述液體管道穿過收集箱一端固定連接有噴頭，所述收集箱內部固定連接有氣泵，所述氣泵進氣管固定連接有焚燒箱。
在進一步的實施例中，所述反應機構包括反應箱，所述反應箱固定連接在主體底部，所述反應箱外壁一端固定連接有攪拌電機，所述攪拌電機輸出端固定連接有攪拌桿，所述反應箱一端固定連接有加液管道，所述反應箱遠離加液管道一端固定連接有排液管道。
優選的，基于上述的一種電鍍污泥用純化裝置及方法，包括如下步驟：9.采用權利要求1所述的一種電鍍污泥用純化裝置及方法，包括如下步驟：S1.首先通過下料機構，將電鍍污泥放入到主體內部，通過打磨機構，對污泥進行打磨；S2.再通過干燥機構對污泥進行加熱干燥，通過升降機構，控制倒入焚燒箱的污泥時間；S3.最后通過焚燒機構，對污泥進行焚燒，通過廢氣收集機構收集廢氣，防止污染，并通過反應機構，對金屬離子進行浸取分離。
本發明所達到的有益效果是：1、裝置通過加熱器加熱加熱塊，通過傾斜的加熱塊，減少電鍍污泥的移動速度，增大加熱面積，便于電鍍污泥的干燥。
2、通過電動推桿帶動防堵電機頂部的限位板移動，便于限位板堵塞干燥機構上出口，通過防堵電機帶動防堵扇葉旋轉，對污泥進行攪拌，防止堵塞。
3、通過污泥干燥后的水蒸氣進入到液體管道中，經過螺旋管中，進行冷卻進入到噴頭中，對收集箱內部的由氣泵抽取進入的煙氣進行噴灑，便于煙氣的沉淀。
4、通過加液管道，放入反應藥物，通過攪拌電機帶動攪拌桿旋轉，加快反應進行，使得反應更加充分，并提取出其中的金屬，從排液管道中排出。
（發明人：蓋祥娟;紀逸之;陳海峰）
