公布日：2023.10.24

申請日：2023.09.13

分類號：C02F1/40(2023.01)I;C02F1/52(2023.01)I

摘要

本發明公開了一種污水處理用油水分離裝置，包括污水沉積池和油水分離罐，污水沉積池內設置有導流格柵和組合式固體廢料排出結構，油水分離罐內設置有浮油導流刮取結構、污水單向排流裝置和底部沉積物放料結構，油水分離罐與污水沉積池之間設置有沖壓旋轉式送藥裝置。本發明屬于生活污水油水分離設備領域；本發明使得污水中沉積物沉積之后快速排出還不會影響污水沉積池繼續工作，同時在沒有傳感器狀態下將污水與催化藥劑按比例充分混合，并實現表層油污自動旋轉收集的技術效果。

權利要求書

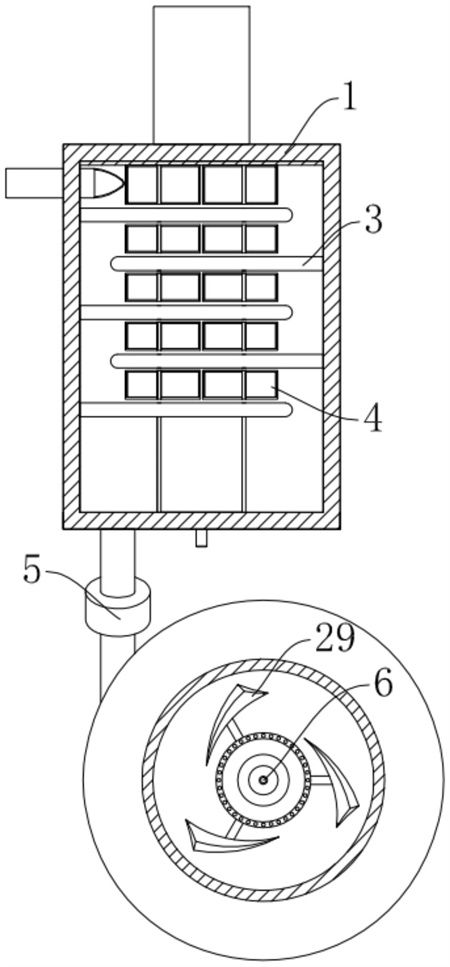

1.一種污水處理用油水分離裝置，包括污水沉積池（1）和油水分離罐（2），其特征在于：所述污水沉積池（1）內設置有導流格柵（3）和組合式固體廢料排出結構（4），所述導流格柵（3）陣列設置在污水沉積池（1）的內壁上，所述組合式固體廢料排出結構（4）設置在污水沉積池（1）的底壁上；所述油水分離罐（2）與污水沉積池（1）之間設置有沖壓旋轉式送藥裝置（5）；所述油水分離罐（2）內設置有浮油導流刮取結構（6）、污水單向排流裝置（7）和底部沉積物放料結構（8），所述污水單向排流裝置（7）設置在油水分離罐（2）的底壁上，所述浮油導流刮取結構（6）與污水單向排流裝置（7）連接，所述底部沉積物放料結構（8）設置在油水分離罐（2）的底壁上。

2.根據權利要求1所述的一種污水處理用油水分離裝置，其特征在于：所述沖壓旋轉式送藥裝置（5）包括污水傳送管（9）、三角支架一（10）、三角支架二（11）、連桿（12）、沖壓渦輪（13）、貫通棘輪（14）、棘輪限位板（15）、限位板卡槽（16）、限位彈簧（17）、螺紋送藥槽（18）和外接藥瓶（19），所述污水傳送管（9）的兩端分別與污水沉積池（1）和油水分離罐（2）連接，所述三角支架一（10）固定在污水傳送管（9）的一端的內壁上，所述三角支架二（11）固定在污水傳送管（9）的另一端的內壁上，所述連桿（12）的兩端分別與三角支架一（10）與三角支架二（11）卡合轉動連接，所述沖壓渦輪（13）固定在連桿（12）上，所述貫通棘輪（14）固定在連桿（12）上，所述限位板卡槽（16）設置在污水傳送管（9）的內壁上，所述棘輪限位板（15）沿著限位板卡槽（16）卡合滑動，所述貫通棘輪（14）的邊緣與棘輪限位板（15）接觸連接，所述限位彈簧（17）固定在限位板卡槽（16）內且與棘輪限位板（15）連接，所述螺紋送藥槽（18）設置在污水傳送管（9）的上壁上，所述外接藥瓶（19）與螺紋送藥槽（18）通過螺紋相連。

3.根據權利要求2所述的一種污水處理用油水分離裝置，其特征在于：所述污水傳送管（9）與油水分離罐（2）的內壁相切連接。

4.根據權利要求3所述的一種污水處理用油水分離裝置，其特征在于：所述污水單向排流裝置（7）包括貫穿排流管（20）、單向排液管（21）、阻隔小球（22）、阻隔彈簧（23）、內嵌電磁塊（24）、外嵌套管（25）和管內電磁塊（26），所述貫穿排流管（20）貫穿設置在油水分離罐（2）的底壁上，所述單向排液管（21）固定在貫穿排流管（20）的側壁上，所述阻隔小球（22）卡合滑動設置在單向排液管（21）內，所述內嵌電磁塊（24）固定在單向排液管（21）的內壁上，所述阻隔彈簧（23）的兩端分別與阻隔小球（22）和內嵌電磁塊（24）固定連接，所述外嵌套管（25）設置在阻隔小球（22）的外壁上，所述內嵌電磁塊（24）卡合滑動設置在外嵌套管（25）內，所述管內電磁塊（26）固定在外嵌套管（25）的內壁上。

5.根據權利要求4所述的一種污水處理用油水分離裝置，其特征在于：所述浮油導流刮取結構（6）包括浮油收集管（27）、固體顆粒阻隔立柱（28）、浮油導向曲邊板（29）、曲邊板連接支架（30）、曲邊板轉動限位齒條（31）和曲邊板轉動工作齒輪（32），所述浮油收集管（27）與貫穿排流管（20）相連，所述固體顆粒阻隔立柱（28）設置在浮油收集管（27）的進水端上，所述曲邊板轉動限位齒條（31）固定在浮油收集管（27）的外壁上，所述曲邊板轉動工作齒輪（32）與曲邊板轉動限位齒條（31）嚙合轉動連接，所述曲邊板連接支架（30）與曲邊板轉動工作齒輪（32）相互卡合轉動連接，所述浮油導向曲邊板（29）固定在曲邊板連接支架（30）上。

6.根據權利要求5所述的一種污水處理用油水分離裝置，其特征在于：所述底部沉積物放料結構（8）包括放料滑板（33）、放料滑槽（34）和把手（35），所述放料滑槽（34）設置在油水分離罐（2）的底壁上，所述放料滑板（33）卡合滑動設置在放料滑槽（34）內，所述把手（35）固定在放料滑板（33）的外壁上。

7.根據權利要求6所述的一種污水處理用油水分離裝置，其特征在于：所述組合式固體廢料排出結構（4）包括沉積堆料板（36）、傾斜導運板（37）、三邊組合支架（38）、三角陣列板（39）、陣列板卡槽（40）、導運絞龍（41）和排料口（42），所述沉積堆料板（36）設置在污水沉積池（1）內，所述傾斜導運板（37）與沉積堆料板（36）相連，所述三邊組合支架（38）卡合轉動設置在污水沉積池（1）上，所述三角陣列板（39）陣列固定在三邊組合支架（38）的外壁上，所述陣列板卡槽（40）分別設置在沉積堆料板（36）和傾斜導運板（37）上，所述三角陣列板（39）沿著陣列板卡槽（40）卡合滑動，所述導運絞龍（41）卡合轉動設置在污水沉積池（1）上，所述排料口（42）貫穿污水沉積池（1）的底壁和側壁。

8.根據權利要求7所述的一種污水處理用油水分離裝置，其特征在于：所述沉積堆料板（36）與傾斜導運板（37）之間的夾角設置為120°；所述油水分離罐（2）設置為球體結構。

9.根據權利要求8所述的一種污水處理用油水分離裝置，其特征在于：所述油水分離罐（2）的內壁上設有環繞油水分離罐（2）的內壁的氣囊；所述污水沉積池（1）的側壁上設有進液管；所述污水傳送管（9）上設有水泵和止流閥；所述浮油收集管（27）上外接一根吸油管。

10.根據權利要求9所述的一種污水處理用油水分離裝置，其特征在于：所述浮油收集管（27）設置為上大下小的喇叭形結構。

發明內容

針對上述情況，為克服現有技術的缺陷，本發明提供一種污水處理用油水分離裝置，使得污水中沉積物沉積之后快速排出還不會影響污水沉積池繼續工作，同時在沒有傳感器狀態下將污水與催化藥劑按比例充分混合，并實現表層油污自動旋轉收集的技術效果。

本發明采取的技術方案如下：本發明提供的一種污水處理用油水分離裝置，包括污水沉積池和油水分離罐，所述污水沉積池內設置有導流格柵和組合式固體廢料排出結構，所述導流格柵陣列設置在污水沉積池的內壁上，所述組合式固體廢料排出結構設置在污水沉積池的底壁上；所述油水分離罐與污水沉積池之間設置有沖壓旋轉式送藥裝置；所述油水分離罐內設置有浮油導流刮取結構、污水單向排流裝置和底部沉積物放料結構，所述污水單向排流裝置設置在油水分離罐的底壁上，所述浮油導流刮取結構與污水單向排流裝置連接，所述底部沉積物放料結構設置在油水分離罐的底壁上。

進一步地，所述沖壓旋轉式送藥裝置包括污水傳送管、三角支架一、三角支架二、連桿、沖壓渦輪、貫通棘輪、棘輪限位板、限位板卡槽、限位彈簧、螺紋送藥槽和外接藥瓶，所述污水傳送管的兩端分別與污水沉積池和油水分離罐連接，所述三角支架一固定在污水傳送管的一端的內壁上，所述三角支架二固定在污水傳送管的另一端的內壁上，所述連桿的兩端分別與三角支架一與三角支架二卡合轉動連接，所述沖壓渦輪固定在連桿上，且沖壓渦輪的扇葉面向污水沉積池的出口，所述貫通棘輪固定在連桿上，所述限位板卡槽設置在污水傳送管的內壁上，所述棘輪限位板沿著限位板卡槽卡合滑動，所述貫通棘輪的邊緣與棘輪限位板接觸連接，所述限位彈簧固定在限位板卡槽內且與棘輪限位板連接，所述螺紋送藥槽設置在污水傳送管的上壁上，所述外接藥瓶與螺紋送藥槽通過螺紋相連。

作為優選地，所述貫通棘輪的中心與邊緣之間設有貫穿的槽，且貫通棘輪的中心與邊緣之間通過支架連接。

進一步地，所述螺紋送藥槽與設置在污水傳送管上壁上的限位板卡槽貫穿連接。

作為優選地，所述污水傳送管與油水分離罐的內壁相切連接。

進一步地，所述污水單向排流裝置包括貫穿排流管、單向排液管、阻隔小球、阻隔彈簧、內嵌電磁塊、外嵌套管和管內電磁塊，所述貫穿排流管貫穿設置在油水分離罐的底壁上，所述單向排液管固定在貫穿排流管的側壁上，所述阻隔小球卡合滑動設置在單向排液管內，所述內嵌電磁塊固定在單向排液管的內壁上，所述阻隔彈簧的兩端分別與阻隔小球和內嵌電磁塊固定連接，所述外嵌套管設置在阻隔小球的外壁上，所述內嵌電磁塊卡合滑動設置在外嵌套管內，所述管內電磁塊固定在外嵌套管的內壁上。

進一步地，所述內嵌電磁塊與管內電磁塊通電相互吸引。

進一步地，所述浮油導流刮取結構包括浮油收集管、固體顆粒阻隔立柱、浮油導向曲邊板、曲邊板連接支架、曲邊板轉動限位齒條和曲邊板轉動工作齒輪，所述浮油收集管與貫穿排流管相連，所述固體顆粒阻隔立柱設置在浮油收集管的進水端上，所述曲邊板轉動限位齒條固定在浮油收集管的外壁上，所述曲邊板轉動工作齒輪與曲邊板轉動限位齒條嚙合轉動連接，所述曲邊板連接支架與曲邊板轉動工作齒輪相互卡合轉動連接，所述浮油導向曲邊板固定在曲邊板連接支架上，且浮油導向曲邊板的兩端距離浮油收集管的直線距離不同。

作為優選地，所述浮油收集管設置為上大下小的喇叭形結構。

進一步地，所述底部沉積物放料結構包括放料滑板、放料滑槽和把手，所述放料滑槽設置在油水分離罐的底壁上，所述放料滑板卡合滑動設置在放料滑槽內，所述把手固定在放料滑板的外壁上。

進一步地，所述組合式固體廢料排出結構包括沉積堆料板、傾斜導運板、三邊組合支架、三角陣列板、陣列板卡槽、導運絞龍和排料口，所述沉積堆料板設置在污水沉積池內，所述傾斜導運板與沉積堆料板相連，所述三邊組合支架卡合轉動設置在污水沉積池上，所述三角陣列板陣列固定在三邊組合支架的外壁上，所述陣列板卡槽分別設置在沉積堆料板和傾斜導運板上，所述三角陣列板沿著陣列板卡槽卡合滑動，所述導運絞龍卡合轉動設置在污水沉積池上，所述排料口貫穿污水沉積池的底壁和側壁。

作為優選地，所述沉積堆料板與傾斜導運板之間的夾角設置為120°。

作為優選地，所述油水分離罐的內壁上設有環繞油水分離罐的內壁的氣囊，氣囊有利于隨時調節油水分離罐內的液位高度。

進一步的，所述污水沉積池的側壁上設有進液管，所述進液管的底壁的長度大于進液管的上壁的長度。

進一步地，所述污水傳送管上設有水泵和止流閥。

作為優選地，所述油水分離罐設置為球體結構。

進一步地，所述浮油收集管上外接一根吸油管。

本方案提供的一種污水處理用油水分離裝置，其有益效果如下：（1）利用渦輪結構，將污水從污水沉積池流至油水分離罐過程中產生的勢能轉化為沖壓渦輪旋轉的動能，配合棘輪結構，令限位板卡槽內的棘輪限位板做伸縮移動，在棘輪限位板伸縮過程中，螺紋送藥槽的出藥口隨著棘輪的轉動做閉合、露出往復運動，沖壓渦輪的轉動角度與污水排出量有等比例關系，從而實現了根據污水量自動投放等比例藥劑的設計目標；（2）利用與油水分離罐相切連接的污水傳送管，使得污水進入油水分離罐后沿著罐體內壁做快速轉動，在污水排入油水分離罐時，令原來罐體內的污水產生旋轉動能，配合浮油導向曲邊板的曲線型結構，實現對罐內表層油脂物質的導向收集效果；（3）通過拼接組合結構，改變常規沉積池底壁結構，夾角互為120°的三角陣列板組合拼接在污水沉積池底壁上，實現沉積池底壁快速翻轉送料的設計效果；（4）通過在單向排液管內設置兩組電磁鐵結構，既能夠?qū)崿F(xiàn)油水分離罐內水壓過大時，自動排水的設計效果，還能夠?qū)崿F(xiàn)根據操作人員意圖，人工排放污水的設計功能。

（發明人：胡天浩;張秋晨）
