公布日：2023.11.24
申請日：2023.10.25
分類號：C02F9/00(2023.01)I;B01J20/34(2006.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F3/10(2023.01)N;C02F7/00(2006.01)N
摘要
本發明公開了一種污水混凝絮凝用的填料再生裝置，涉及污水處理領域，包括過濾室，所述過濾室的內部由上到下依次安裝有生物吸附板、活性炭板以及石英過濾板對污水進行過濾，所述生物吸附板的頂端與底端分別安裝有隔離盒與曝氣管，所述過濾室的側面安裝有保存箱，所述隔離盒安裝在保存箱內部，所述保存箱的側面安裝傳動機構，傳動機構帶動隔離盒在活性炭板上移動，且保存箱的側面還連接有連接管道。本發明還在隔離盒的邊緣位置安裝有收集槽，在隔離盒移動的同時，會對附著在活性炭板頂端淤泥雜質進行清理收集，且通過收集槽減少曝氣過程中，氣流對收集雜質進行沖散，當收集槽進入到排雜槽內后，對其中收集的淤泥進行清理。
權利要求書
1.一種污水處理用的過濾裝置，包括過濾室（1），其特征在于：所述過濾室（1）的內部由上到下依次安裝有生物吸附板（2）、活性炭板（108）以及石英過濾板（109）對污水進行過濾，所述活性炭板（108）的頂端與底端分別安裝有隔離盒（6）與曝氣管（4），所述過濾室（1）的側面安裝有保存箱（103），所述隔離盒（6）安裝在保存箱（103）內部，所述保存箱（103）的側面安裝傳動機構，傳動機構帶動隔離盒（6）在活性炭板（108）上移動，且保存箱（103）的側面還連接有連接管道，所述隔離盒（6）的底端安裝有加熱板（602），且加熱板（602）與活性炭板（108）的表面貼合，隔離盒（6）內的加熱板（602）運行，對活性炭板（108）頂端進行加熱，使活性炭板（108）附著最多雜質的部分進行再生，所述曝氣管（4）的頂端連接有電磁噴氣頭（402），電磁噴氣頭（402）與活性炭板（108）底端對齊，所述隔離盒（6）與曝氣管（4）的頂端安裝有相匹配的感應機構；連接管道包括負壓套管（104）與伸縮管（5），所述負壓套管（104）位于保存箱（103）的外側，且負壓套管（104）與外界負壓機構連接，所述伸縮管（5）的端部固定在隔離盒（6）的內壁與隔離盒（6）內部接通；感應機構包括位于隔離盒（6）內的信號發生器（604）與位于曝氣管（4）上方的感應頭（404），所述隔離盒（6）的內部安裝有支架（603），所述信號發生器（604）通過支架（603）固定連接，所述曝氣管（4）的頂端連接有導線（403），所述感應頭（404）通過導線（403）與外界電源接通并與電磁噴氣頭（402）接通，對活性炭板再生時，信號發生器（604）位于感應頭（404）正上方，電磁噴氣頭（402）感應啟動，將曝氣管（4）內的空氣向上噴出，對活性炭板（108）進行充氣，大部分氣流會推動再生分離的雜質進入到隔離盒（6）內，隔離盒（6）對含有雜質的水以及氣流進行收集存儲；曝氣過程會有部分氣流不被隔離盒（6）吸入，氣流會順著隔離盒（6）的外側向上流動進入到生物吸附板（2）內，從而對生物吸附板（2）內微生物進行供氣；所述隔離盒（6）的邊緣開設有收集槽（601），收集槽（601）由下方的斜面刮板以及上方的擋板以及隔離盒（6）的外壁構成，在隔離盒（6）移動時，斜面刮板對活性炭板（108）頂端淤泥進行刮除，擋板對淤泥進行收集阻擋；所述過濾室（1）的內壁開設有與收集槽（601）相匹配的排雜槽（107），且排雜槽（107）的邊緣開設有管道。

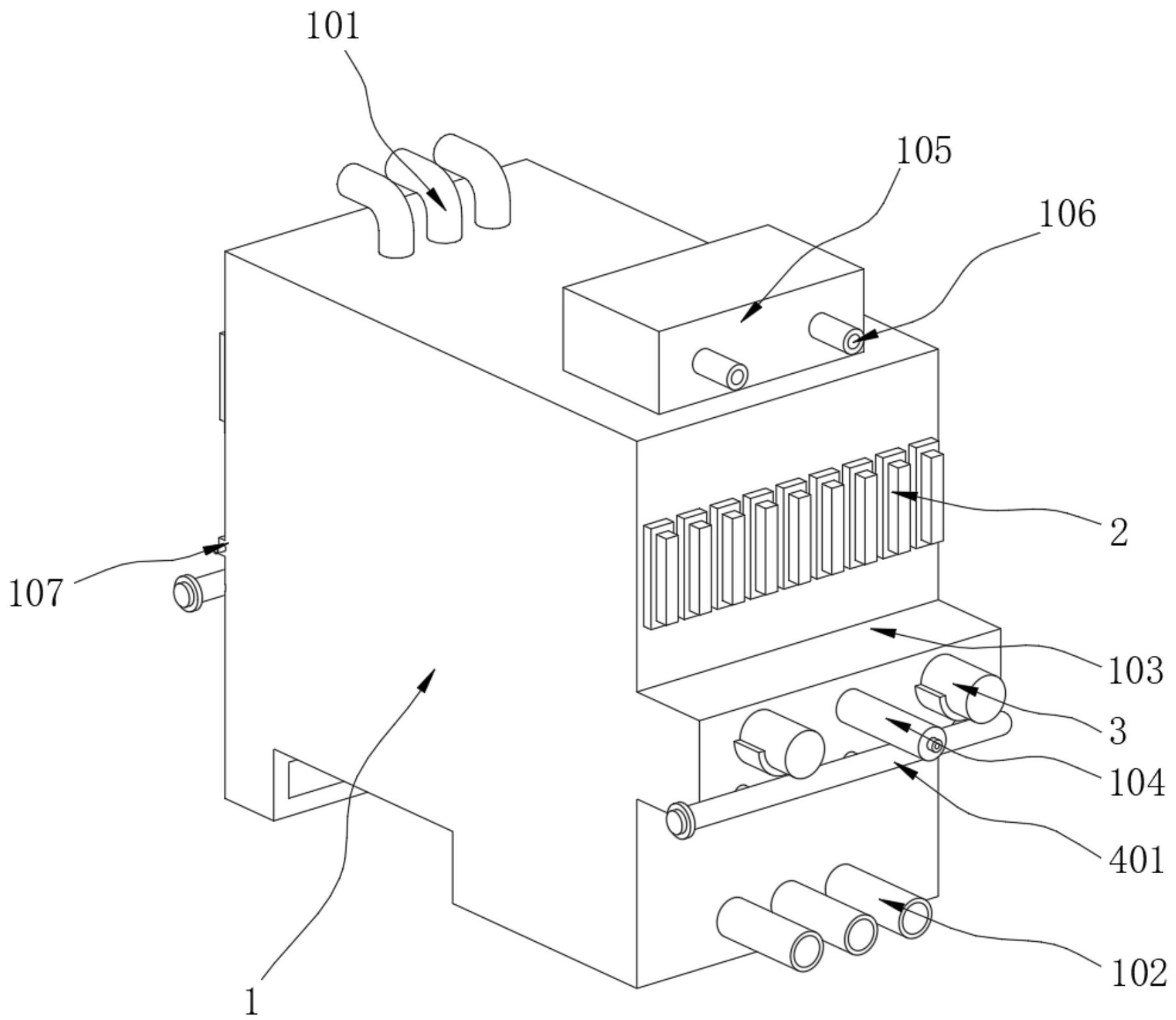

2.根據權利要求1所述的一種污水處理用的過濾裝置，其特征在于：所述過濾室（1）的外側分別安裝有進水管（101）、排水管（102）以及排氣室（105），所述進水管（101）位于過濾室（1）的頂端，排水管（102）位于過濾室（1）的底端，所述排氣室（105）位于過濾室（1）的頂端，且排氣室（105）的側面還連接有排氣管（106）。
3.根據權利要求1所述的一種污水處理用的過濾裝置，其特征在于：所述生物吸附板（2）包括有多組，且每組生物吸附板（2）皆間隔豎向設置，所述生物吸附板（2）的端部延伸至過濾室（1）的外側并連接有密封隔板（201）。
4.根據權利要求1所述的一種污水處理用的過濾裝置，其特征在于：傳動機構包括電機（3），且電機（3）的輸出端連接有輸出螺桿（301），輸出螺桿（301）的端部延伸至過濾室（1）的外側，所述隔離盒（6）的內壁開設有與輸出螺桿（301）相匹配的螺紋槽，隔離盒（6）通過螺紋槽與輸出螺桿（301）傳動連接。
發明內容
基于此，本發明的目的是提供一種污水處理用的過濾裝置，以解決需要對填料進行拆卸再生、不拆卸再生時容易導致污水濃度上升的技術問題。
為實現上述目的，本發明提供如下技術方案：一種污水處理用的過濾裝置，包括過濾室，所述過濾室的內部由上到下依次安裝有生物吸附板、活性炭板以及石英過濾板對污水進行過濾，所述活性炭板的頂端與底端分別安裝有隔離盒與曝氣管，所述過濾室的側面安裝有保存箱，所述隔離盒安裝在保存箱內部，所述保存箱的側面安裝傳動機構，傳動機構帶動隔離盒在活性炭板上移動，且保存箱的側面還連接有連接管道，連接管道為伸縮管，所述隔離盒的底端安裝有加熱板，且加熱板與活性炭板的表面貼合，所述曝氣管的頂端連接有電磁噴氣頭，電磁噴氣頭與活性炭板底端對齊，所述隔離盒與曝氣管的頂端安裝有相匹配的感應機構。
通過采用上述技術方案，能夠方便對污水進行過濾，且過濾后，通過隔離盒在活性炭板上移動，并啟動加熱板對活性炭板進行加熱再生，同時通過曝氣管對活性炭板進行反洗，使雜質進入到隔離盒內，通過外界負壓機構以及連接管道對反洗的雜質進行收集，從而減少污水的污染濃度提高。
本發明進一步設置為，所述過濾室的外側分別安裝有進水管、排水管以及排氣室，所述進水管位于過濾室的頂端，排水管位于過濾室的底端，所述排氣室位于過濾室的頂端，且排氣室的側面還連接有排氣管。
通過采用上述技術方案，能夠方便外界污水進入或者排出過濾室內，并通過排氣管對注入過濾室內的多余氣體也進行排出。
本發明進一步設置為，所述生物吸附板包括有多組，且每組生物吸附板皆間隔豎向設置，所述生物吸附板的端部延伸至過濾室的外側連接有密封隔板。
通過采用上述技術方案，能夠?qū)ξ鬯ㄟ^(guò)生物吸附板進行進一步的處理。
本發明進一步設置為，傳動機構包括電機，且電機的輸出端連接有輸出螺桿，輸出螺桿的端部延伸至過濾室的外側，所述隔離盒的內壁開設有與輸出螺桿相匹配的螺紋槽，隔離盒通過螺紋槽與輸出螺桿傳動連接。
通過采用上述技術方案，方便通過輸出螺桿帶動隔離盒在活性炭板上移動。
本發明進一步設置為，連接管道包括負壓套管與伸縮管，所述負壓套管位于保存箱的外側，且負壓套管與外界負壓機構連接，所述伸縮管的端部固定在隔離盒的內壁與隔離盒內部接通。
通過采用上述技術方案，方便隔離盒移動時，還能夠通過伸縮管與外界負壓機構連接。
本發明進一步設置為，所述隔離盒的邊緣開設有收集槽，收集槽由下方的斜面刮板以及上方的擋板以及隔離盒的外壁構成，在隔離盒移動時，斜面刮板對活性炭板頂端淤泥進行刮除，擋板對淤泥進行收集阻擋。
通過采用上述技術方案，方便對活性炭板表面進行刮除清理，提高了清理效果。
本發明進一步設置為，所述過濾室的內壁開設有與收集槽相匹配的排雜槽，且排雜槽的邊緣開設有管道。
通過采用上述技術方案，方便對收集槽內的雜質進行清理。
本發明進一步設置為，感應機構包括位于隔離盒內的信號發生器與位于曝氣管上方的感應頭，所述隔離盒的內部安裝有支架，所述信號發生器通過支架固定連接，所述曝氣管的頂端連接有導線，所述感應頭通過導線與外界電源接通并與電磁噴氣頭接通。
通過采用上述技術方案，能夠通過感應機構對隔離盒的位置進行確定，從而對靠近感應盒的電磁噴氣頭啟動，對活性炭板進行沖洗，避免沖洗的雜質進入到污水內。
綜上所述，本發明主要具有以下有益效果：
1、本發明通過電機、伸縮管、隔離盒，能夠在對活性炭板進行再生時，首先通過電機帶動隔離盒在活性炭板上移動，并對隔離盒進行供電，使隔離盒內的加熱板對活性炭板頂端加熱，從而對活性炭板進行再生，再生時，通過電磁噴氣頭將氣流噴出，將再生的雜質沖入到隔離盒內，通過外界負壓機構對隔離盒內的雜質以及氣體進行吸入，使雜質與氣流排出隔離盒內，且避免對污水的再次污染，方便對雜質進行清理，提高了使用效率。
2、同時，本發明還通過設置的曝氣歧管，能夠在活性炭板進行再生時，噴出的氣流部分沒有進入到隔離盒內，通過隔離盒外側向上移動進入到生物吸附板內，對生物吸附板內的好氧生物進行供氧，從而對污水進行進一步的處理，提高了清理效果。
3、最后，本發明還在隔離盒的邊緣位置安裝有收集槽，在隔離盒移動的同時，會對附著在活性炭板頂端淤泥雜質進行清理收集，且通過收集槽減少曝氣過程中，氣流對收集雜質進行沖散，當收集槽進入到排雜槽內后，對其中收集的淤泥進行清理，從而提高了清理效果。
（發明人：張?jiān)?/span>;胡兵;吳楚任）
