公布日：2023.03.07

申請日：2022.11.18

分類號：C02F11/00(2006.01)I;C02F11/145(2006.01)I;C02F11/127(2006.01)I;C02F11/15(2019.01)I;B01D33/41(2019.01)I;B01D33/11(2019.01)I

摘要

本發明公開了一種污泥預處理降低污泥粘度的方法，包括如下步驟：篩分過濾：將污泥投入篩分池內通過滾軸篩初篩；傳送上料：將篩分池上的污泥導入螺旋上料機進料口中，通過液壓缸調整螺旋上料機出料口位置，使螺旋上料機出料口對準調理裝置，將污泥送入調理裝置內；攪拌調理：將污泥通過攪拌軸攪合，通過加入生石灰與清水配合，生石灰與清水反應后放出大量的熱，吸收污泥之中的水分；離心分流：將調理后的污泥通過離心桶高速旋轉，配合超聲波發射器，將污泥和分離水分別取出加工。解決了現有技術中污泥降粘的效果不理想，當污泥粘性較大時，則需延長設備旋轉的時間和速度，增加了能耗的問題，設備操作便捷，工藝簡單，提高了污泥降粘效果的目的。

權利要求書

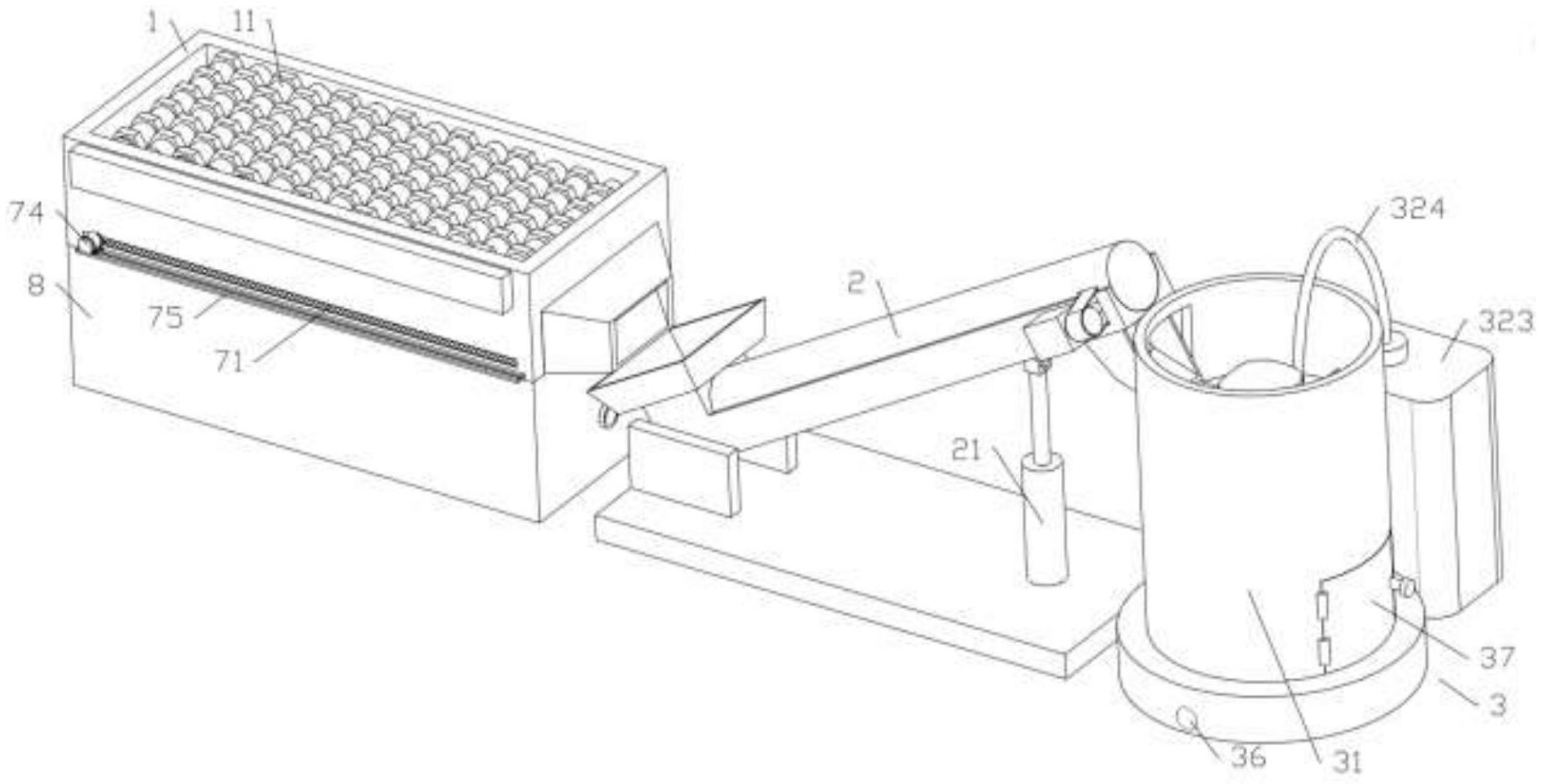

1.一種污泥預處理降低污泥粘度的方法，其特征在于，包括如下步驟：步驟1、篩分過濾：將污泥投入篩分池(1)內通過滾軸篩(11)初篩，滾軸篩(11)轉速為30-50r/min；步驟2、傳送上料：將篩分池(1)上的污泥導入螺旋上料機(2)進料口中，通過液壓缸(21)調整螺旋上料機(2)出料口位置，使螺旋上料機(2)出料口對準調理裝置(3)，將污泥送入調理裝置(3)內；步驟3、攪拌調理：將污泥通過攪拌軸(4)攪合，攪拌軸(4)轉速為10-20r/min，通過加入生石灰(CaO)與清水配合，生石灰(CaO)與清水反應后放出大量的熱，吸收污泥之中的水分，生石灰(CaO)投入量以污泥為計量80-120g/kg，清水加入量與生石灰(CaO)比例為1：3；步驟4、離心分流：將調理后的污泥通過離心桶(5)高速旋轉，離心桶(5)轉速為75-90r/min，配合超聲波發射器(6)，將污泥和分離水分別取出加工。

2.如權利要求1所述的一種污泥預處理降低污泥粘度的方法，其特征在于，所述篩分池(1)遠離滾軸篩(11)一側設有過濾網(12)，所述篩分池(1)于過濾網(12)兩側對稱設有活動槽(7)，所述活動槽(7)底側鋪設有齒條(71)，所述齒條(71)上設有齒輪(72)嚙合，兩側所述活動槽(7)上的齒輪(72)之間轉動連接有推板(73)，所述篩分池(1)一側設有電機(74)，所述電機(74)轉動軸固定在同側活動槽(7)的齒輪(72)上，所述電機(74)底部設有支撐板(75)，所述支撐板(75)上設有供電機(74)移動的滑板(76)。

3.如權利要求2所述的一種污泥預處理降低污泥粘度的方法，其特征在于，所述滾軸篩(11)外接有驅動機構在篩分池(1)上，且滾軸篩(11)呈下斜結構鋪設，污泥順著所述滾軸篩(11)傾斜方向流動，初篩后的污泥落進所述過濾網(12)上復篩，復篩后的污泥含水量為95％-98％。

4.如權利要求2所述的一種污泥預處理降低污泥粘度的方法，其特征在于，所述推板(73)在過濾網(12)上滑動，所述過濾網(12)底部設有蓄水槽(8)，所述蓄水槽(8)一側設有抽水泵(81)，所述抽水泵(81)輸出端貫穿蓄水槽(8)，且抽水泵(81)輸出端延伸至蓄水槽(8)外側。

5.如權利要求1所述的一種污泥預處理降低污泥粘度的方法，其特征在于，所述調理裝置(3)包括調理罐(31)，所述調理罐(31)內設有安置板(32)，所述調理罐(31)靠近螺旋上料機(2)出料口一端開設有通口(33)，所述安置板(32)靠近通口(33)一側設有一號進料口(34)，所述離心桶(5)設于調理罐(31)與安置板(32)之間，且離心桶(5)在調理罐(31)上轉動連接，所述離心桶(5)底部設有供離心桶(5)轉動的驅動機構，所述攪拌軸(4)設于安置板(32)靠近離心桶(5)一側，且攪拌軸(4)在安置板(32)上轉動連接，所述安置板(32)頂部設有供攪拌軸(4)轉動的驅動機構。

6.如權利要求5所述的一種污泥預處理降低污泥粘度的方法，其特征在于，所述一號進料口(34)兩側對稱設有嵌入槽(341)，所述一號進料口(34)上設有密封蓋(9)，所述密封蓋(9)內設有開槽(91)，所述開槽(91)內兩側鋪設有兩塊嵌入塊(92)，且嵌入塊(92)在嵌入槽(341)內滑動連接，兩塊所述嵌入塊(92)為相對設置，所述開槽(91)中端設有主動輪(93)，且主動輪(93)與開槽(91)轉動連接，所述嵌入塊(92)靠近主動輪(93)一側設有與主動輪(93)嚙合的齒牙(94)，所述密封蓋(9)與一號進料口(34)接觸面由橡膠材料制成，所述主動輪(93)一側設有轉桿(95)貫穿延伸至密封蓋(9)頂部。

7.如權利要求5所述的一種污泥預處理降低污泥粘度的方法，其特征在于，所述安置板(32)上設有下料器(321)與出水器(322)，所述下料器(321)與出水器(322)輸出端分別貫穿安置板(32)延伸至離心桶(5)上方，所述調理罐(31)靠近出水器(322)一側設有水箱(323)，所述水箱(323)與出水器(322)輸入端設有連接管(324)。

8.如權利要求5所述的一種污泥預處理降低污泥粘度的方法，其特征在于，所述離心桶(5)上均勻開設有若干排水孔(51)，所述排水孔(51)上固定設有濾網(52)，所述超聲波發射器(6)均勻設于調理罐(31)靠近離心桶(5)一側。

9.如權利要求5所述的一種污泥預處理降低污泥粘度的方法，其特征在于，所述調理罐(31)底部開設有排水槽(35)，所述排水槽(35)一側設有排水管(36)，且排水管(36)延伸至調理罐(31)外側。

10.如權利要求5所述的一種污泥預處理降低污泥粘度的方法，其特征在于，所述調理罐(31)一側鉸接設有活動門(37)，所述離心桶(5)靠近活動門(37)一側設有一號出料口(38)，所述一號出料口(38)上設有閥門，所述活動門(37)與調理罐(31)接觸面由橡膠材料制成。

發明內容

本申請實施例通過提供一種污泥預處理降低污泥粘度的方法，解決了現有技術中污泥降粘的效果不理想，當污泥粘性較大時，則需延長設備旋轉的時間和速度，大大增加了能耗的問題，實現了設備操作便捷，工藝簡單，提高了污泥降粘效果的目的。

本申請實施例提供了一種污泥預處理降低污泥粘度的方法，包括如下步驟：

步驟1、篩分過濾：將污泥投入篩分池內通過滾軸篩初篩，滾軸篩轉速為30-50r/min；

步驟2、傳送上料：將篩分池上的污泥導入螺旋上料機進料口中，通過液壓缸調整螺旋上料機出料口位置，使螺旋上料機出料口對準調理裝置，將污泥送入調理裝置內；

步驟3、攪拌調理：將污泥通過攪拌軸攪合，攪拌軸轉速為10-20r/min，通過加入生石灰(CaO)與清水配合，生石灰(CaO)與清水反應后放出大量的熱，吸收污泥之中的水分，生石灰(CaO)投入量以污泥為計量80-120g/kg，清水加入量與生石灰(CaO)比例為1：3；

步驟4、離心分流：將調理后的污泥通過離心桶高速旋轉，離心桶轉速為75-90r/min，配合超聲波發射器，將污泥和分離水分別取出加工。

優選的，所述篩分池遠離滾軸篩一側設有過濾網，所述篩分池于過濾網兩側對稱設有活動槽，所述活動槽底側鋪設有齒條，所述齒條上設有齒輪嚙合，兩側所述活動槽上的齒輪之間轉動連接有推板，所述篩分池一側設有電機，所述電機轉動軸固定在同側活動槽的齒輪上，所述電機底部設有支撐板，所述支撐板上設有供電機移動的滑板。

優選的，所述滾軸篩外接有驅動機構在篩分池上，且滾軸篩呈下斜結構鋪設，污泥順著所述滾軸篩傾斜方向流動，初篩后的污泥落進所述過濾網上復篩，復篩后的污泥含水量為95％-98％。

優選的，所述推板在過濾網上滑動，所述過濾網底部設有蓄水槽，所述蓄水槽一側設有抽水泵，所述抽水泵輸出端貫穿蓄水槽，且抽水泵輸出端延伸至蓄水槽外側。

優選的，所述調理裝置包括調理罐，所述調理罐內設有安置板，所述調理罐靠近螺旋上料機出料口一端開設有通口，所述安置板靠近通口一側設有一號進料口，所述離心桶設于調理罐與安置板之間，且離心桶在調理罐上轉動連接，所述離心桶底部設有供離心桶轉動的驅動機構，所述攪拌軸設于安置板靠近離心桶一側，且攪拌軸在安置板上轉動連接，所述安置板頂部設有供攪拌軸轉動的驅動機構。

優選的，所述一號進料口兩側對稱設有嵌入槽，所述一號進料口上設有密封蓋，所述密封蓋內設有開槽，所述開槽內兩側鋪設有兩塊嵌入塊，且嵌入塊在嵌入槽內滑動連接，兩塊所述嵌入塊為相對設置，所述開槽中端設有主動輪，且主動輪與開槽轉動連接，所述嵌入塊靠近主動輪一側設有與主動輪嚙合的齒牙，所述密封蓋與一號進料口接觸面由橡膠材料制成，所述主動輪一側設有轉桿貫穿延伸至密封蓋頂部。

優選的，所述安置板上設有下料器與出水器，所述下料器與出水器輸出端分別貫穿安置板延伸至離心桶上方，所述調理罐靠近出水器一側設有水箱，所述水箱與出水器輸入端設有連接管。

優選的，所述離心桶上均勻開設有若干排水孔，所述排水孔上固定設有濾網，所述超聲波發射器均勻設于調理罐靠近離心桶一側。

優選的，所述調理罐底部開設有排水槽，所述排水槽一側設有排水管，且排水管延伸至調理罐外側。

優選的，所述調理罐一側鉸接設有活動門，所述離心桶靠近活動門一側設有一號出料口，所述一號出料口上設有閥門，所述活動門與調理罐接觸面由橡膠材料制成。

本申請實施例中提供的一個或多個技術方案，至少具有如下技術效果或優點：

1、通過篩分過濾-傳送上料-攪拌調理-離心分離，將污泥內的大體積物質篩離，經過調理后大幅度減少污泥粘度，污泥粘度降低至20％-15％，經離心桶與超聲波發射器配合，將污泥胞內物質釋放出來，增加污泥的可降解性，便于后續脫水工藝處理，設備方便操作的同時，有效提高了污泥降粘效果。

2、通過攪拌軸和生石灰配合清水生成的熟石灰，將污泥內水分吸附，使污泥粘度降低，污泥中的絲狀物質在攪拌軸剪切力的作用下打散甚至割斷，便于后續加工時提高出水率，同時防止污泥中的絲狀物質纏繞在設備上。

3、通過離心桶上設有的排水孔與濾網配合，在高速旋轉的離心力作用下，污泥中的水分通過排水孔甩在調理罐上，同時濾網將水分以外的物質隔離在離心桶內，調理罐上的水分流向底部排水槽內，通過排水管將排水槽內水分取出即可二次回收利用，使資源可以再次使用。

（發明人：周茂鐘;周兆和;鄭榮威;吳昱涵）
