公布日：2023.04.07
申請日：2022.10.10
分類號：C02F1/461(2023.01)I;H01M4/36(2006.01)I;H01M4/02(2006.01)I
摘要
本發明公開了一種鋰電池正極材料生產用廢水處理裝置，包括支撐架，所述支撐架頂部一側設有用于容納廢水的槽體，所述槽體內部設有多個第一極板和多個第二極板，所述第一極板頂部一側開設有第一缺口，所述第二極板頂部一側開設有第二缺口，所述第一極板和第二極板底部均固定連接有擋板，所述第一極板與第二極板交叉設置，所述第一極板上第一缺口朝向與第二極板上第二缺口朝向相反設置。本發明第一極板與第二極板之間間距可自由調節，且采用一體化固定方式，方便安裝及拆卸，通過設有擋板，可防止污泥沉積至最后一段，通過設有調節結構，可自由調節出水口大小，防止電絮凝槽中的泡沫隨水流出，對下一工藝造成影響。
權利要求書

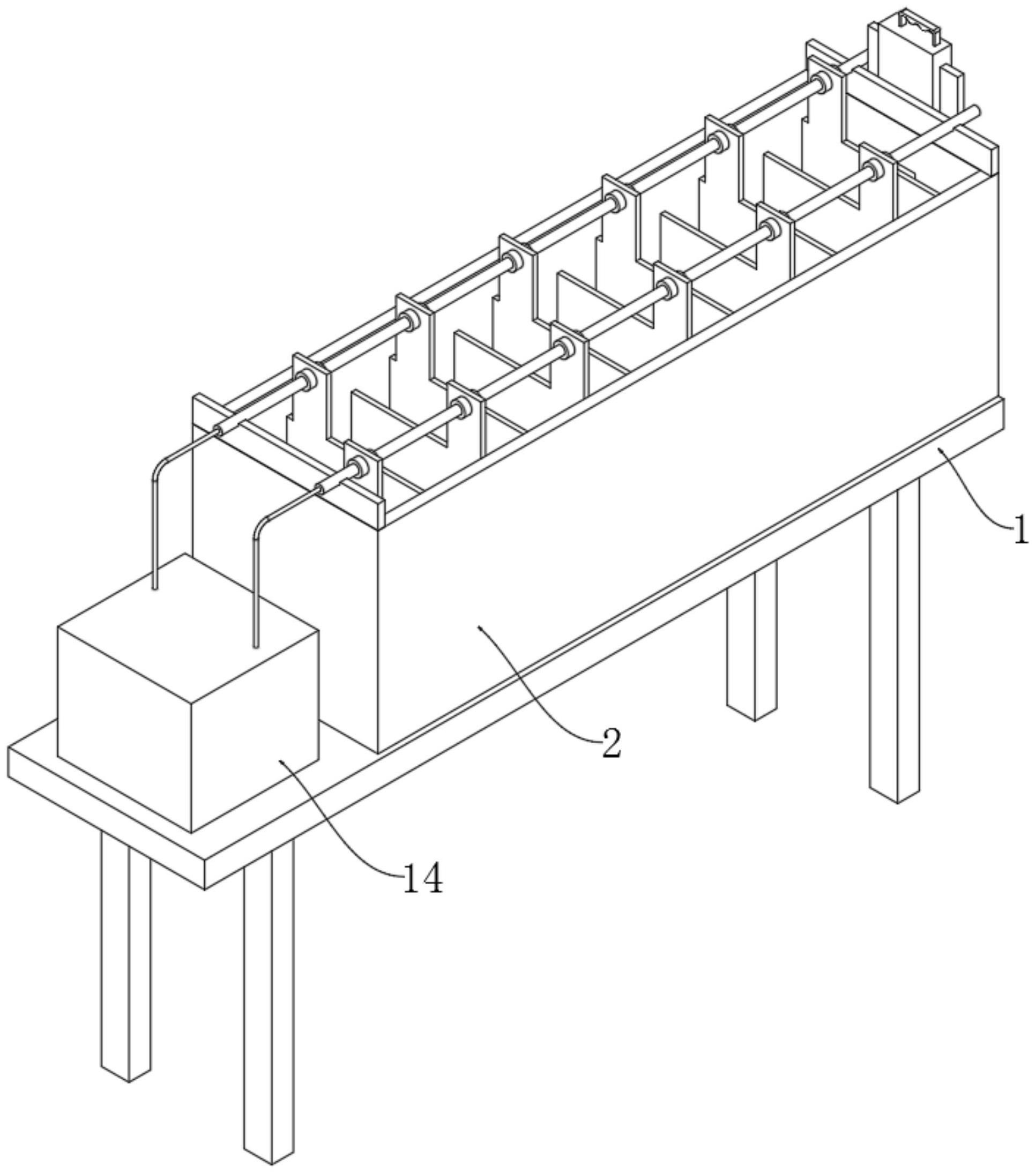

1.一種鋰電池正極材料生產用廢水處理裝置，包括支撐架(1)，其特征在于：所述支撐架(1)頂部一側設有用于容納廢水的槽體(2)，所述槽體(2)內部設有多個第一極板(3)和多個第二極板(4)，所述第一極板(3)頂部一側開設有第一缺口(5)，所述第二極板(4)頂部一側開設有第二缺口(6)，所述第一極板(3)和第二極板(4)底部均固定連接有擋板(7)，所述第一極板(3)與第二極板(4)交叉設置，所述第一極板(3)上第一缺口(5)朝向與第二極板(4)上第二缺口(6)朝向相反設置，所述第一極板(3)一側頂部開設有第一電源孔(8)，所述第二極板(4)一側頂部開設有第二電源孔(9)，所述槽體(2)頂部設有第一導電金屬螺絲(10)和第二導電金屬螺絲(11)，所述第一導電金屬螺絲(10)與第一電源孔(8)相匹配，所述第二導電金屬螺絲(11)與第二電源孔(9)相匹配，多個所述第一極板(3)通過第一電源孔(8)設置在第一導電金屬螺絲(10)上，多個所述第二極板(4)通過第二電源孔(9)設置在第二導電金屬螺絲(11)上，所述第一導電金屬螺絲(10)外表面設有多組通過螺紋可拆卸連接的第一螺栓(12)，所述第二導電金屬螺絲(11)外表面設有多組通過螺紋可拆卸連接的第二螺栓(13)，每組所述第一螺栓(12)和每組第二螺栓(13)數量均設置為兩個，每組所述第一螺栓(12)設置在第一極板(3)兩側，每組所述第二螺栓(13)設置在第二極板(4)兩側，所述支撐架(1)頂部一側設有直流電控制器(14)，所述第一極板(3)和第二極板(4)一側底部均開設有兩個固定孔(15)，所述槽體(2)內部設有兩個不導電螺絲(17)，兩個所述不導電螺絲(17)分別穿過兩個固定孔(15)，所述第一極板(3)和第二極板(4)兩側均設有第三螺栓(16)，所述第三螺栓(16)通過螺紋可拆卸連接在不導電螺絲(17)外表面，所述槽體(2)一側開設有出水口(18)，所述槽體(2)靠近出水口(18)一側固定連接有用于調節出水量的調節結構。
2.根據權利要求1所述的一種鋰電池正極材料生產用廢水處理裝置，其特征在于：所述直流電控制器(14)正極與第一導電金屬螺絲(10)相連接，所述直流電控制器(14)負極與第二導電金屬螺絲(11)相連接。
3.根據權利要求1所述的一種鋰電池正極材料生產用廢水處理裝置，其特征在于：所述槽體(2)頂部兩側均固定連接有放置板(19)，所述放置板(19)頂部兩側均開設有放置凹槽(20)，所述第一導電金屬螺絲(10)兩端和第二導電金屬螺絲(11)兩端分別設置在兩側相對應的放置凹槽(20)內。
4.根據權利要求1所述的一種鋰電池正極材料生產用廢水處理裝置，其特征在于：所述調節結構包括固定板(21)，所述固定板(21)固定連接在槽體(2)靠近出水口(18)一側，所述固定板(21)頂部開設有通槽(22)，所述通槽(22)內部設有調節板(23)，所述調節板(23)兩側均固定連接有滑板(24)，所述通槽(22)內壁兩側均開設有滑槽(25)，所述滑板(24)與滑槽(25)上下滑動連接。
5.根據權利要求4所述的一種鋰電池正極材料生產用廢水處理裝置，其特征在于：所述調節板(23)底部高度低于滑板(24)底部高度。
6.根據權利要求4所述的一種鋰電池正極材料生產用廢水處理裝置，其特征在于：所述固定板(21)遠離槽體(2)一側開設有限位孔，所述限位孔內部螺紋連接有固定釘(26)。
7.根據權利要求4所述的一種鋰電池正極材料生產用廢水處理裝置，其特征在于：所述調節板(23)頂部固定連接有把手(27)，所述滑板(24)外表面固定連接有密封墊，所述密封墊由彈性材料制成。
8.一種鋰電池正極材料生產用廢水處理工藝，包括如權利要求1‑7中任意一項所述的一種鋰電池正極材料生產用廢水處理裝置，其特征在于：其操作步驟具體如下：S1、組裝：通過兩個不導電螺絲(17)將第一極板(3)和第二極板(4)交叉設置，并使第一極板(3)上第一缺口(5)朝向與第二極板(4)上第二缺口(6)朝向相反設置，同時通過第一導電金屬螺絲(10)將第一極板(3)連接，通過第二導電金屬螺絲(11)將第二極板(4)連接，并將組裝之后的第一極板(3)和第二極板(4)放置到槽體(2)內；S2、注入廢水：將待處理的廢水倒入槽體(2)內部；S3、通電電解：將直流電控制器(14)正極與第一導電金屬螺絲(10)相連接，將直流電控制器(14)負極與第二導電金屬螺絲(11)相連接；S4、調節出水口(18)大小：通過上移調節板(23)調節出水口(18)大小。
發明內容
本發明的目的是提供一種鋰電池正極材料生產用廢水處理裝置，以解決目前電絮凝系統的結構會影響處理結果，極板不易拆卸安裝，極板間距不能自由調節，而且由于進水流量大極板易松動和變形，且在電絮凝過程中易產生氣浮作用，有大量泡沫生成，這些泡沫流入后端，會對后端處理造成較大負擔的問題。
為了實現上述目的，本發明提供如下技術方案：一種鋰電池正極材料生產用廢水處理裝置，包括支撐架，所述支撐架頂部一側設有用于容納廢水的槽體，所述槽體內部設有多個第一極板和多個第二極板，所述第一極板頂部一側開設有第一缺口，所述第二極板頂部一側開設有第二缺口，所述第一極板和第二極板底部均固定連接有擋板，所述第一極板與第二極板交叉設置，所述第一極板上第一缺口朝向與第二極板上第二缺口朝向相反設置，所述第一極板一側頂部開設有第一電源孔，所述第二極板一側頂部開設有第二電源孔，所述槽體頂部設有第一導電金屬螺絲和第二導電金屬螺絲，所述第一導電金屬螺絲與第一電源孔相匹配，所述第二導電金屬螺絲與第二電源孔相匹配，多個所述第一極板通過第一電源孔設置在第一導電金屬螺絲上，多個所述第二極板通過第二電源孔設置在第二導電金屬螺絲上，所述第一導電金屬螺絲外表面設有多組通過螺紋可拆卸連接的第一螺栓，所述第二導電金屬螺絲外表面設有多組通過螺紋可拆卸連接的第二螺栓，每組所述第一螺栓和每組第二螺栓數量均設置為兩個，每組所述第一螺栓設置在第一極板兩側，每組所述第二螺栓設置在第二極板兩側，所述支撐架頂部一側設有直流電控制器，所述第一極板和第二極板一側底部均開設有兩個固定孔，所述槽體內部設有兩個不導電螺絲，兩個所述不導電螺絲分別穿過兩個固定孔，所述第一極板和第二極板兩側均設有第三螺栓，所述第三螺栓通過螺紋可拆卸連接在不導電螺絲外表面，所述槽體一側開設有出水口，所述槽體靠近出水口一側固定連接有用于調節出水量的調節結構。
優選的，所述直流電控制器正極與第一導電金屬螺絲相連接，所述直流電控制器負極與第二導電金屬螺絲相連接。
優選的，所述槽體頂部兩側均固定連接有放置板，所述放置板頂部兩側均開設有放置凹槽，所述第一導電金屬螺絲兩端和第二導電金屬螺絲兩端分別設置在兩側相對應的放置凹槽內。
優選的，所述調節結構包括固定板，所述固定板固定連接在槽體靠近出水口一側，所述固定板頂部開設有通槽，所述通槽內部設有調節板，所述調節板兩側均固定連接有滑板，所述通槽內壁兩側均開設有滑槽，所述滑板與滑槽上下滑動連接。
優選的，所述調節板底部高度低于滑板底部高度。
優選的，所述固定板遠離槽體一側開設有限位孔，所述限位孔內部螺紋連接有固定釘。
優選的，所述調節板頂部固定連接有把手，所述滑板外表面固定連接有密封墊，所述密封墊由彈性材料制成。
一種鋰電池正極材料生產用廢水處理工藝，其操作步驟具體如下：
S1、組裝：通過兩個不導電螺絲將第一極板和第二極板交叉設置，并使第一極板上第一缺口朝向與第二極板上第二缺口朝向相反設置，同時通過第一導電金屬螺絲將第一極板連接，通過第二導電金屬螺絲將第二極板連接，并將組裝之后的第一極板和第二極板放置到槽體內；
S2、注入廢水：將待處理的廢水倒入槽體內部；
S3、通電電解：將直流電控制器正極與第一導電金屬螺絲相連接，將直流電控制器負極與第二導電金屬螺絲相連接；
S4、調節出水口大�。和ㄟ^上移調節板調節出水口大小。
在上述技術方案中，本發明提供的技術效果和優點：
1、通過將直流電控制器正極與第一導電金屬螺絲相連接，將直流電控制器負極與第二導電金屬螺絲相連接，廢水在槽體內被電解，之后由出水口流出，通過使第一極板與第二極板交叉設置，防止段間污泥沉淀進入下一段，并使第一缺口與第二缺口朝向相反設置，使流道變長，進水與擋板接觸面積最大，同時防止死區產生，通過第一導電金屬螺絲穿過第一電源孔，并用第一螺栓固定，第二導電金屬螺絲穿過第二電源孔，并用第二螺栓固定，同時通過兩個不導電螺絲分別穿過第一極板和第二極板上的兩個固定孔，并用第三螺栓固定，此方法不僅可以穩固第一極板和第二極板，同時減少死區產生，還可以根據水質浮動調節第一極板與第二極板之間間距，電絮凝出水口以閘口形式設置，通過調節結構可根據進水自由調節出水口大小，此外當液面上方泡沫較多時，可將調節板降至液面以下，防止泡沫流出，本裝置第一極板與第二極板之間間距可自由調節，且采用一體化固定方式，方便安裝及拆卸，通過設有擋板，可防止污泥沉積至最后一段，通過設有調節結構，可自由調節出水口大小，防止電絮凝槽中的泡沫隨水流出，對下一工藝造成影響；
2、通過設有放置板和放置凹槽，便于放置和支撐第一導電金屬螺絲和第二導電金屬螺絲，通過向上拉動把手，則帶動調節板向上移動，增大出水量，同時滑板在滑槽內上下滑動，由彈性材料制成的密封墊，提高密封性，之后通過固定釘對調節板進行限位，便于調節出水量大小。
（發明人：唐葉紅;劉景光;王延宗）
