公布日：2023.04.11
申請日：2023.01.09
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/32(2023.01)N;C02F1/52(2023.01)N;C02F3/34(2023.01)N;C02F103/34(2006.01)N
摘要
本發明的目的是提供一種單晶硅廢水凈化設備及單晶硅廢水凈化方法，整個設備的凈化系統由粗過濾裝置、絮凝裝置、精過濾裝置、微生物處理裝置、紫外線消毒裝置實現，通過粗過濾裝置對單晶硅廢水進行粗過濾，配合其內部變速轉動將廢水中的大中型顆粒過濾出，為后續凈化減小凈化量，通過絮凝裝置自動配比適量絮凝劑與裝置變速轉動將廢水小顆粒進行絮凝吸附形成絮凝團，通過精過濾裝置將廢水中的絮凝團與未被絮凝的小顆粒進行過濾，通過微生物處理裝置對不同微生物自動科學配比將廢水中的微小顆粒進行微生物分解，最后通過紫外線消毒裝置將廢水殺菌消毒，整體實現對單晶硅廢水的全方位凈化，提高整體凈化效率，適用于大中規模單晶硅廢水凈化。
權利要求書

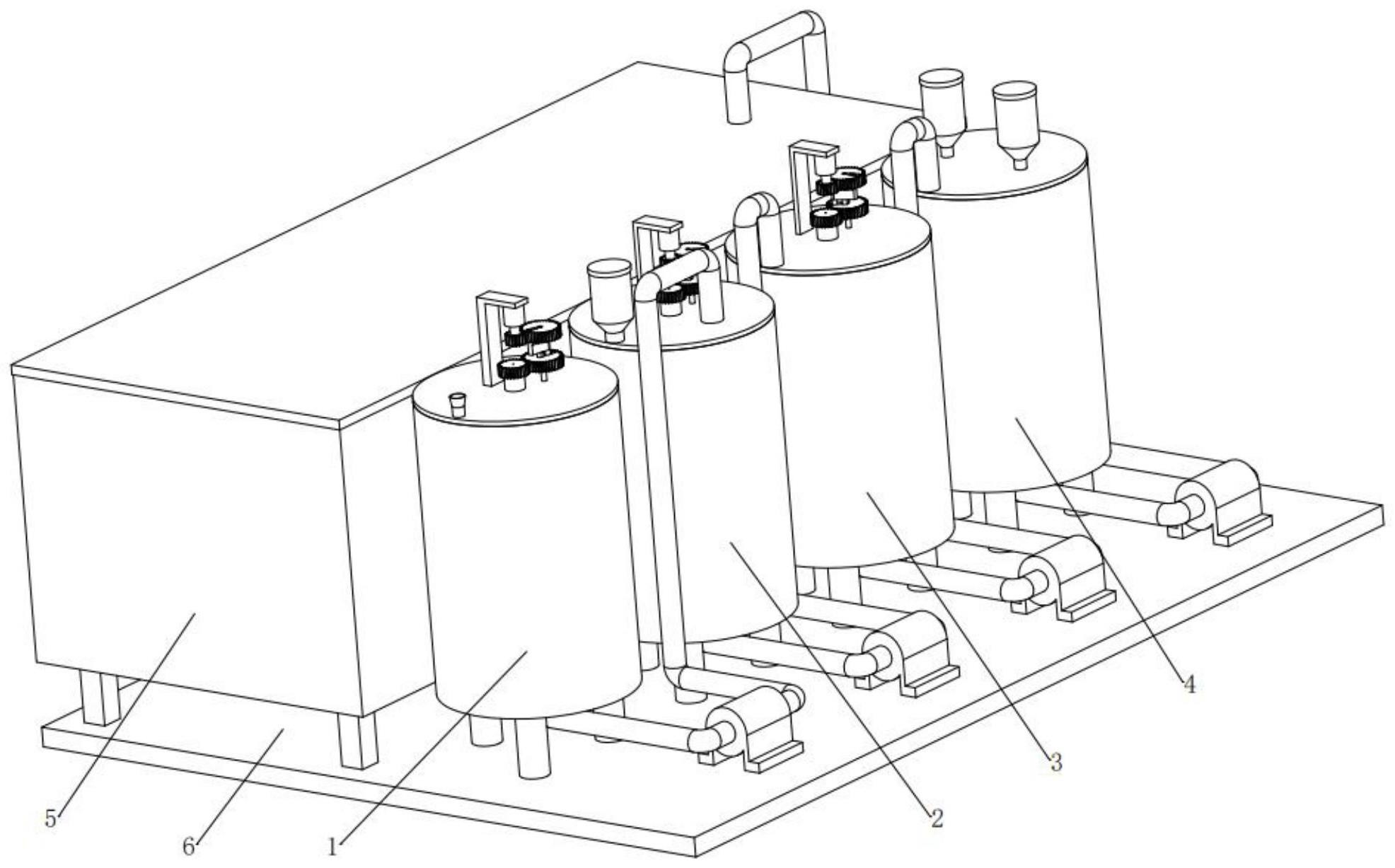

1.一種單晶硅廢水凈化設備，其特征在于：包括粗過濾裝置(1)、絮凝裝置(2)、精過濾裝置(3)、微生物處理裝置(4)、紫外線消毒裝置(5)、機架(6)，其中粗過濾裝置(1)、絮凝裝置(2)、精過濾裝置(3)、微生物處理裝置(4)、紫外線消毒裝置(5)均與機架(6)相連接，粗過濾裝置(1)與絮凝裝置(2)相連接，絮凝裝置(2)與精過濾裝置(3)相連接，精過濾裝置(3)與微生物處理裝置(4)相連接，微生物處理裝置(4)與紫外線消毒裝置(5)相連接。
2.根據權利要求1所述的一種單晶硅廢水凈化設備，其特征在于：所述粗過濾裝置(1)包括電機A(101)、直齒輪A(102)、直槽齒輪A(103)、粗過濾箱蓋(109)，其中電機支撐板A(115)與粗過濾箱蓋(109)固定連接，電機A(101)與電機支撐板A(115)固定連接，電機A(101)通過其輸出軸與直齒輪A(102)固定連接，直齒輪A(102)與直槽齒輪A(103)嚙合連接，直槽齒輪A(103)與異型齒輪連軸A(104)上端轉動連接，直槽齒輪B(106)與異型齒輪連軸A(104)下端轉動連接，異型齒輪連軸A(104)下端的限位環可防止直槽齒輪B(106)下移，異型齒輪連柱A(105)與異型齒輪連軸A(104)中部轉動連接，異型齒輪連柱A(105)上端與直槽齒輪A(103)滑槽滑動連接，異型齒輪連柱A(105)下端與直槽齒輪B(106)滑槽滑動連接，直槽齒輪B(106)與直齒輪B(107)嚙合連接，直齒輪B(107)與連柱A(108)固定連接，連柱A(108)與粗過濾箱蓋(109)只能轉動連接即沒有豎直方向的相對移動，連柱A(108)與粗過濾柵網柱(114)固定連接，粗過濾箱蓋(109)與粗過濾箱(110)固定連接，粗過濾輸出管A(111)與粗過濾箱(110)輸出口、水泵A(112)固定連接，粗過濾輸出管B(113)與水泵A(112)固定連接，粗過濾箱(110)與圓柱箱體支撐(602)固定連接，水泵A(112)與底部總支撐(603)固定連接，粗過濾輸出管B(113)與絮凝箱蓋(203)固定連接。
3.根據權利要求1所述的一種單晶硅廢水凈化設備，其特征在于：所述絮凝裝置(2)包括絮凝劑存儲箱蓋(201)、絮凝劑存儲箱(202)、混合扇(208),其中絮凝劑存儲箱蓋(201)與絮凝劑存儲箱(202)固定連接，絮凝劑存儲箱(202)與絮凝箱蓋(203)固定連接，絮凝箱蓋(203)與絮凝箱(204)固定連接，絮凝輸出管A(205)與絮凝箱(204)輸出口、水泵B(206)固定連接，絮凝輸出管B(207)與水泵B(206)固定連接，變速轉動組合結構與粗過濾裝置(1)中電機A(101)、直齒輪A(102)、直槽齒輪A(103)、異型齒輪連軸A(104)、異型齒輪連柱A(105)、直槽齒輪B(106)、直齒輪B(107)、連柱A(108)完全相同，變速轉動組合結構與混合扇(208)固定連接，且沒有豎直方向的相對移動，可防止混合扇(208)下移，變速轉動組合結構與絮凝箱蓋(203)固定連接，電機B(212)通過其輸出軸與直齒輪C(210)固定連接，直齒輪C(210)與齒條A(209)嚙合連接，齒條A(209)與絮凝箱蓋(203)固定連接，電機B(212)輸出軸與支撐導塊A(211)的孔轉動連接，電機B(212)與支撐導塊A(211)固定連接，溫度傳感器A(213)、熱量變換棒A(214)均與絮凝箱(204)固定連接，絮凝箱(204)與圓柱箱體支撐(602)固定連接，水泵B(206)與底部總支撐(603)固定連接，絮凝輸出管B(207)與精過濾箱蓋(301)固定連接。
4.根據權利要求1所述的一種單晶硅廢水凈化設備，其特征在于：所述精過濾裝置(3)包括精過濾箱蓋(301)、精過濾箱(302)、精過濾柵網柱(306)，其中精過濾箱蓋(301)與精過濾箱(302)固定連接，精過濾輸出管A(303)與精過濾箱(302)輸出口、水泵C(304)固定連接，精過濾輸出管B(305)與水泵C(304)固定連接，其余結構與粗過濾裝置(1)完全相同，精過濾箱(302)與圓柱箱體支撐(602)固定連接，水泵C(304)與底部總支撐(603)固定連接，精過濾輸出管B(305)與微生物處理箱蓋(401)固定連接。
5.根據權利要求1所述的一種單晶硅廢水凈化設備，其特征在于：所述微生物處理裝置(4)包括微生物處理箱蓋(401)、微生物處理箱(402)、微生物儲存箱A(406)，其中微生物處理箱蓋(401)與微生物處理箱(402)固定連接，微生物儲存箱A(406)、微生物儲存箱B(407)均與微生物處理箱蓋(401)固定連接，微生物處理輸出管A(403)與微生物處理箱(402)輸出口、水泵D(404)固定連接，微生物處理輸出管B(405)與水泵D(404)固定連接，微生物輸出量控制組合機構與直齒輪C(210)、齒條A(209)、支撐導塊A(211)、電機B(212)組合機構完全相同，溫度傳感器B(408)、熱量變換棒B(409)均與微生物處理箱(402)固定連接，微生物處理箱(402)與圓柱箱體支撐(602)固定連接，水泵D(404)與底部總支撐(603)固定連接，微生物處理輸出管B(405)與紫外線消毒箱蓋(501)固定連接。
6.根據權利要求1所述的一種單晶硅廢水凈化設備，其特征在于：所述紫外線消毒裝置(5)包括水泵E(503)、紫外線消毒箱蓋(501)、紫外線消毒箱(502)、紫外線消毒燈A(506)，其中紫外線消毒箱蓋(501)與紫外線消毒箱(502)固定連接，紫外線消毒輸出管A(505)與水泵E(503)、紫外線消毒箱(502)輸出口固定連接，紫外線消毒輸出管B(504)與水泵E(503)固定連接，紫外線消毒燈A(506)與紫外線消毒箱(502)內壁固定連接，設置有多個紫外線消毒燈A(506)，紫外線消毒箱(502)與紫外線消毒箱支撐(601)固定連接，水泵E(503)與底部總支撐(603)固定連接。
7.根據權利要求1所述的一種單晶硅廢水凈化設備，其特征在于：所述機架(6)包括紫外線消毒箱支撐(601)、圓柱箱體支撐(602)、底部總支撐(603)，其中紫外線消毒箱支撐(601)、圓柱箱體支撐(602)均與底部總支撐(603)固定連接，設置有多個紫外線消毒箱支撐(601)、圓柱箱體支撐(602)，起到對設備各部的支撐作用。
8.一種單晶硅廢水凈化方法，具體通過上文權利要求1-7中的一種單晶硅廢水凈化設備來實現，包括以下步驟：S1、啟動粗過濾裝置(1)，單晶硅廢水從粗過濾箱蓋(109)入水口進入粗過濾箱(110)內壁與粗過濾柵網柱(114)外圈之間的空隙，再?gòu)目障锻ㄟ^(guò)粗過濾柵網柱(114)進入粗過濾柵網柱(114)內部中空空間，此時粗過濾柵網柱(114)變速轉動，加強粗過濾柵網柱(114)對中大型雜質的吸附效果，通過改變齒輪齒數比調整變速范圍，改變粗過濾柵網柱(114)調整過濾顆粒大小，通過水泵A(112)提供動力將粗過濾結束的廢水輸送至絮凝裝置(2)；S2、啟動絮凝裝置(2)，粗過濾廢水通過絮凝箱蓋(203)進入絮凝裝置(2)中，絮凝劑從絮凝劑存儲箱(202)進行定量投放，通過混合扇(208)的變速轉動加速絮凝過程，提高絮凝效率，絮凝劑在水溫40℃左右效果最佳，通過溫度傳感器A(213)進行溫度感應，當超多設定溫度范圍時熱量變換棒A(214)對水溫進行調節，絮凝結束，絮凝廢水進入精過濾裝置(3)，通過改變變速組合機構齒輪齒數比與電機B(212)運行時間調節絮凝劑輸出量大小，實現絮凝劑自動配比，通過改變變速轉動齒輪齒數比調整變速范圍，啟動精過濾裝置(3)，絮凝廢水從精過濾箱蓋(301)入水口進入精過濾箱(302)內壁與精過濾柵網柱(306)外圈之間的空隙，再?gòu)目障锻ㄟ^(guò)精過濾柵網柱(306)進入精過濾柵網柱(306)內部中空空間，此時精過濾柵網柱(306)變速轉動，加強精過濾柵網柱(306)對小型雜質的吸附效果，同時也對絮凝劑產生的絮凝團進行過濾，通過改變齒輪齒數比調整變速范圍，改變精過濾柵網柱(306)調整過濾顆粒大小，精過濾結束，將精過濾廢水輸送至微生物處理裝置(4)；S3、啟動微生物處理裝置(4)，精過濾廢水輸通過微生物處理箱蓋(401)入水口進入微生物處理裝置(4)，不同種類微生物從微生物儲存箱A(406)、微生物儲存箱B(407)輸出至精過濾廢水中進行微生物凈化水質工藝，絮凝劑在水溫15℃至35℃效果最佳，通過溫度傳感器B(408)進行溫度感應，當超多設定溫度范圍時熱量變換棒B(409)對水溫進行調節，微生物處理結束，微生物處理水進入紫外線消毒裝置(5)，通過改變微生物輸出量控制組合機構齒輪齒條齒數比與電機工作時間調節不同種類微生物輸入量的大小，從而實現不同種類微生物的自動配比，啟動紫外線消毒裝置(5)，多個紫外線消毒燈A(506)工作對微生物處理水進行照射，實現消毒效果，消毒結束，單晶硅廢水凈化凈化完畢，達到污水排放要求，進行對外排放，通過改變紫外線消毒燈A(506)運行時間調節消毒時長。
發明內容
本發明的目的是提供一種單晶硅廢水凈化設備及單晶硅廢水凈化方法，整個設備的凈化系統由粗過濾裝置、絮凝裝置、精過濾裝置、微生物處理裝置、紫外線消毒裝置實現，通過粗過濾裝置對單晶硅廢水進行粗過濾，配合其內部變速轉動將廢水中的大中型顆粒過濾出，為后續凈化減小凈化量，通過絮凝裝置自動配比適量絮凝劑與裝置變速轉動將廢水小顆粒進行絮凝吸附形成絮凝團，通過精過濾裝置將廢水中的絮凝團與未被絮凝的小顆粒進行過濾，通過微生物處理裝置對不同微生物自動科學配比將廢水中的微小顆粒進行微生物分解，最后通過紫外線消毒裝置將廢水殺菌消毒，整體實現對單晶硅廢水的全方位凈化，提高整體凈化效率，適用于大中規模單晶硅廢水凈化。
本發明的目的通過以下技術方案來實現：
一種單晶硅廢水凈化設備，其特征在于：包括粗過濾裝置、絮凝裝置、精過濾裝置、微生物處理裝置、紫外線消毒裝置、機架，其中粗過濾裝置、絮凝裝置、精過濾裝置、微生物處理裝置、紫外線消毒裝置均與機架相連接，粗過濾裝置與絮凝裝置相連接，絮凝裝置與精過濾裝置相連接，精過濾裝置與微生物處理裝置相連接，微生物處理裝置與紫外線消毒裝置相連接。
作為本技術方案的進一步優化，本發明一種單晶硅廢水凈化設備,所述粗過濾裝置包括電機A、直齒輪A、直槽齒輪A、粗過濾箱蓋，其中電機支撐板A與粗過濾箱蓋固定連接，電機A與電機支撐板A固定連接，電機A通過其輸出軸與直齒輪A固定連接，直齒輪A與直槽齒輪A嚙合連接，直槽齒輪A與異型齒輪連軸A上端轉動連接，直槽齒輪B與異型齒輪連軸A下端轉動連接，異型齒輪連軸A下端的限位環可防止直槽齒輪B下移，異型齒輪連柱A與異型齒輪連軸A中部轉動連接，異型齒輪連柱A上端與直槽齒輪A滑槽滑動連接，異型齒輪連柱A下端與直槽齒輪B滑槽滑動連接，直槽齒輪B與直齒輪B嚙合連接，直齒輪B與連柱A固定連接，連柱A與粗過濾箱蓋只能轉動連接即沒有豎直方向的相對移動，連柱A與粗過濾柵網柱固定連接，粗過濾箱蓋與粗過濾箱固定連接，粗過濾輸出管A與粗過濾箱輸出口、水泵A固定連接，粗過濾輸出管B與水泵A固定連接，粗過濾箱與圓柱箱體支撐固定連接，水泵A與底部總支撐固定連接，粗過濾輸出管B與絮凝箱蓋固定連接。
作為本技術方案的進一步優化，本發明一種單晶硅廢水凈化設備,所述絮凝裝置包括絮凝劑存儲箱蓋、絮凝劑存儲箱、混合扇,其中絮凝劑存儲箱蓋與絮凝劑存儲箱固定連接，絮凝劑存儲箱與絮凝箱蓋固定連接，絮凝箱蓋與絮凝箱固定連接，絮凝輸出管A與絮凝箱輸出口、水泵B固定連接，絮凝輸出管B與水泵B固定連接，變速轉動組合結構與粗過濾裝置中電機A、直齒輪A、直槽齒輪A、異型齒輪連軸A、異型齒輪連柱A、直槽齒輪B、直齒輪B、連柱A完全相同，變速轉動組合結構與混合扇固定連接，且沒有豎直方向的相對移動，可防止混合扇下移，變速轉動組合結構與絮凝箱蓋固定連接，電機B通過其輸出軸與直齒輪C固定連接，直齒輪C與齒條A嚙合連接，齒條A與絮凝箱蓋固定連接，電機B輸出軸與支撐導塊A的孔轉動連接，電機B與支撐導塊A固定連接，溫度傳感器A、熱量變換棒A均與絮凝箱固定連接，絮凝箱與圓柱箱體支撐固定連接，水泵B與底部總支撐固定連接，絮凝輸出管B與精過濾箱蓋固定連接。
作為本技術方案的進一步優化，本發明一種單晶硅廢水凈化設備,所述精過濾裝置包括精過濾箱蓋、精過濾箱、精過濾柵網柱，其中精過濾箱蓋與精過濾箱固定連接，精過濾輸出管A與精過濾箱輸出口、水泵C固定連接，精過濾輸出管B與水泵C固定連接，其余結構與粗過濾裝置完全相同，精過濾箱與圓柱箱體支撐固定連接，水泵C與底部總支撐固定連接，精過濾輸出管B與微生物處理箱蓋固定連接。
作為本技術方案的進一步優化，本發明一種單晶硅廢水凈化設備,所述微生物處理裝置包括微生物處理箱蓋、微生物處理箱、微生物儲存箱A，其中微生物處理箱蓋與微生物處理箱固定連接，微生物儲存箱A、微生物儲存箱B均與微生物處理箱蓋固定連接，微生物處理輸出管A與微生物處理箱輸出口、水泵D固定連接，微生物處理輸出管B與水泵D固定連接，微生物輸出量控制組合機構與直齒輪C、齒條A、支撐導塊A、電機B組合機構完全相同，溫度傳感器B、熱量變換棒B均與微生物處理箱固定連接，微生物處理箱與圓柱箱體支撐固定連接，水泵D與底部總支撐固定連接，微生物處理輸出管B與紫外線消毒箱蓋固定連接。
作為本技術方案的進一步優化，本發明一種單晶硅廢水凈化設備,所述紫外線消毒裝置包括水泵E、紫外線消毒箱蓋、紫外線消毒箱、紫外線消毒燈A，其中紫外線消毒箱蓋與紫外線消毒箱固定連接，紫外線消毒輸出管A與水泵E、紫外線消毒箱輸出口固定連接，紫外線消毒輸出管B與水泵E固定連接，紫外線消毒燈A與紫外線消毒箱內壁固定連接，設置有多個紫外線消毒燈A，紫外線消毒箱與紫外線消毒箱支撐固定連接，水泵E與底部總支撐固定連接。
作為本技術方案的進一步優化，本發明一種單晶硅廢水凈化設備，所述機架包括紫外線消毒箱支撐、圓柱箱體支撐、底部總支撐，其中紫外線消毒箱支撐、圓柱箱體支撐均與底部總支撐固定連接，設置有多個紫外線消毒箱支撐、圓柱箱體支撐，起到對設備各部的支撐作用。
一種單晶硅廢水凈化方法，具體通過上文權利要求中的一種單晶硅廢水凈化設備來實現以下步驟：
S1、啟動粗過濾裝置，單晶硅廢水從粗過濾箱蓋入水口進入粗過濾箱內壁與粗過濾柵網柱外圈之間的空隙，再?gòu)目障锻ㄟ^(guò)粗過濾柵網柱進入粗過濾柵網柱內部中空空間，此時粗過濾柵網柱變速轉動，加強粗過濾柵網柱對中大型雜質的吸附效果，通過改變齒輪齒數比調整變速范圍，改變粗過濾柵網柱調整過濾顆粒大小，通過水泵A提供動力將粗過濾結束的廢水輸送至絮凝裝置。
S2、啟動絮凝裝置，粗過濾廢水通過絮凝箱蓋進入絮凝裝置中，絮凝劑從絮凝劑存儲箱進行定量投放，通過混合扇的變速轉動加速絮凝過程，提高絮凝效率，絮凝劑在水溫40℃左右效果最佳，通過溫度傳感器A進行溫度感應，當超多設定溫度范圍時熱量變換棒A對水溫進行調節，絮凝結束，絮凝廢水進入精過濾裝置，通過改變變速組合機構齒輪齒數比與電機B運行時間調節絮凝劑輸出量大小，實現絮凝劑自動配比，通過改變變速轉動齒輪齒數比調整變速范圍，啟動精過濾裝置，絮凝廢水從精過濾箱蓋入水口進入精過濾箱內壁與精過濾柵網柱外圈之間的空隙，再?gòu)目障锻ㄟ^(guò)精過濾柵網柱進入精過濾柵網柱內部中空空間，此時精過濾柵網柱變速轉動，加強精過濾柵網柱對小型雜質的吸附效果，同時也對絮凝劑產生的絮凝團進行過濾，通過改變齒輪齒數比調整變速范圍，改變精過濾柵網柱調整過濾顆粒大小，精過濾結束，將精過濾廢水輸送至微生物處理裝置。
S3、啟動微生物處理裝置，精過濾廢水輸通過微生物處理箱蓋入水口進入微生物處理裝置，不同種類微生物從微生物儲存箱A、微生物儲存箱B輸出至精過濾廢水中進行微生物凈化水質工藝，絮凝劑在水溫15℃至35℃效果最佳，通過溫度傳感器B進行溫度感應，當超多設定溫度范圍時熱量變換棒B對水溫進行調節，微生物處理結束，微生物處理水進入紫外線消毒裝置，通過改變微生物輸出量控制組合機構齒輪齒條齒數比與電機工作時間調節不同種類微生物輸入量的大小，從而實現不同種類微生物的自動配比，啟動紫外線消毒裝置，多個紫外線消毒燈A工作對微生物處理水進行照射，實現消毒效果，消毒結束，單晶硅廢水凈化凈化完畢，達到污水排放要求，進行對外排放，通過改變紫外線消毒燈A運行時間調節消毒時長。
本發明一種單晶硅廢水凈化設備及單晶硅廢水凈化方法的有益效果為：
本發明的一種單晶硅廢水凈化設備及黑土保護與犁地方法，其有益效果為：
1、粗過濾裝置、精過濾裝置對單晶硅廢水進行粗、精過濾，將廢水中的大中小型顆粒過濾出，為后續凈化減小凈化量，其內部過濾柵柱變速轉動，相較于傳統的靜止與勻速轉動更能增加過濾柵柱與顆粒接觸面積，加強過濾效果，提高過濾效率；2、通過絮凝裝置自動科學配比絮凝劑將廢水小顆粒進行絮凝吸附形成絮凝團，裝置內部混合扇變速轉動提高絮凝速度，減少過濾凈化周期；3、精過濾裝置將廢水中的絮凝團與未被絮凝的小顆粒進行過濾，加強了設備污水凈化的一體化，提高了凈化效率；4、通過微生物處理裝置對將廢水中的微小顆粒進行微生物分解，裝置內對不同微生物進行自動科學配比，采用了生物凈化，實現了自動化操作；5、通過紫外線消毒裝置將廢水殺菌消毒，整體實現對單晶硅廢水的全方位凈化，提高整體凈化效率；6、均適配小規模以及大規模單晶硅廢水凈化。
（發明人：張冬;海日）
