公布日：2023.11.28
申請日：2023.10.16
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I
摘要
本發明提供了一種水性漆生產污水的處理工藝，涉及污水處理領域，該發明包括污水處理罐及其設置在污水處理罐底部的接觸摩擦件，所述污水處理罐的內側壁開設有安裝口，收集機構，設置在污水處理罐的內部，收集污水中的大塊雜物和懸浮物，通過在收集板內增加可以收集污水的雜質的收集機構，通過鏤空的收集板與內濾板的配合使用，可以對污水中的雜質進行收集，在收集板轉動收集雜質時，通過傳動的機構的作用，收集板還會向外拋灑凝絮劑，使污水中較小的懸浮物和雜質凝聚在一起，使收集板收集雜質更加方便快捷，收集板的轉動收集雜質相比于靜置雜質收集更加的快速高效，大大提高了整個裝置的雜質凈化效率。
權利要求書

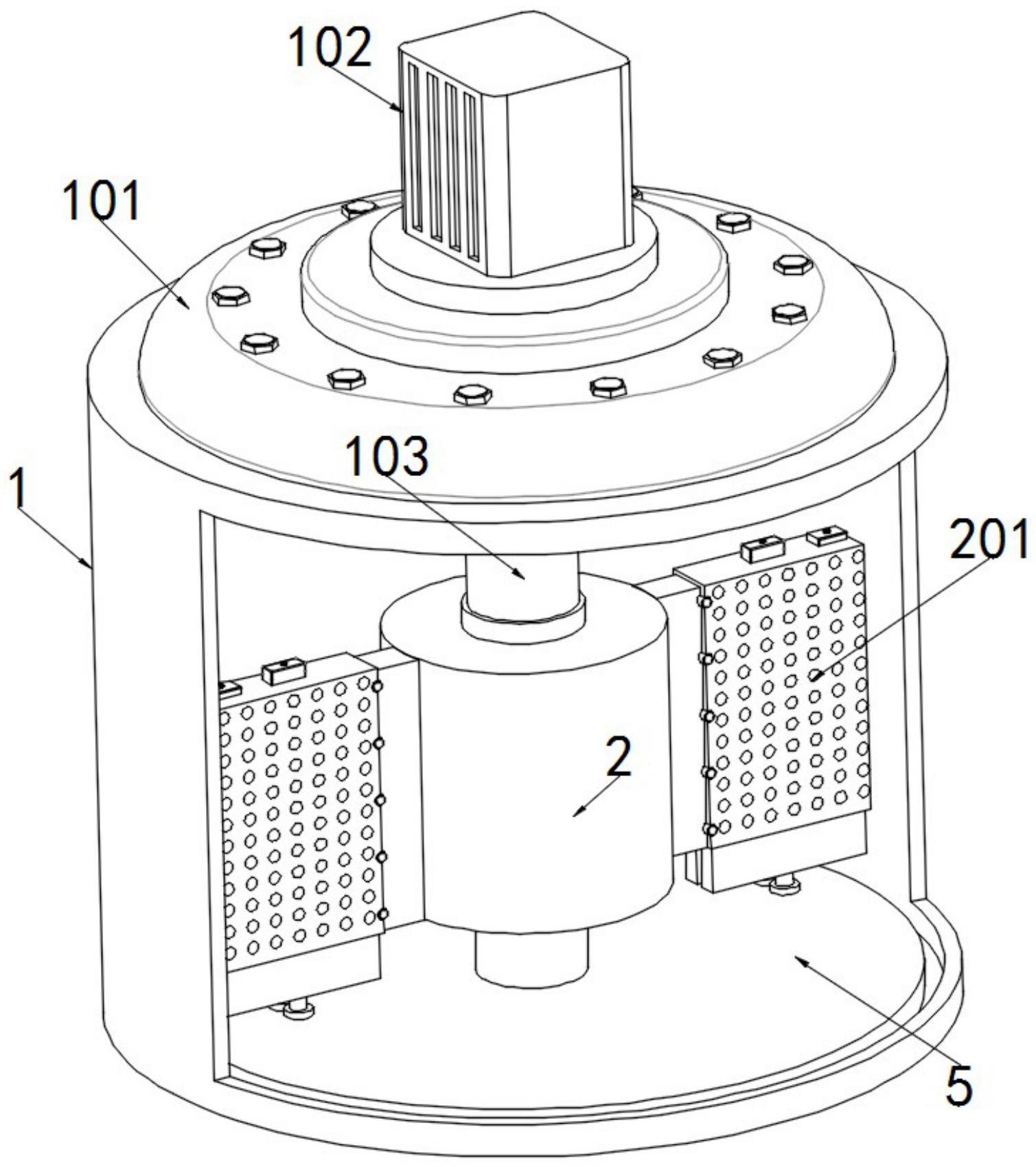

1.一種水性漆生產污水的處理工藝，包括污水處理罐(1)及其設置在污水處理罐(1)底部的接觸摩擦件(5)，其特征在于，所述污水處理罐(1)的內側壁開設有安裝口(104)；收集機構，設置在污水處理罐(1)的內部，收集污水中的大塊雜物和懸浮物；噴灑機構，在收集機構收集大塊雜物和懸浮物的同時，向外拋灑凝絮劑，對細小懸浮物進行聚集；凈化機構，與收集機構進行聯動，當收集機構收集到定量的雜物和懸浮物時，向外拋灑凈化劑，對污水進行進一步凈化。
2.根據權利要求1所述的一種水性漆生產污水的處理工藝，其特征在于，所述收集機構包括設置在安裝口(104)上的安裝頂(101)，所述安裝頂(101)的上端外側壁上固定連接有啟動電機(102)，所述啟動電機(102)的輸出端固定連接有傳動桿(103)，所述傳動桿(103)上安裝設置有攪拌輥(2)，所述攪拌輥(2)的兩側內側壁均設置有收納腔(202)，所述收納腔(202)上設置有收集板(201)，所述收集板(201)呈鏤空設置。
3.根據權利要求2所述的一種水性漆生產污水的處理工藝，其特征在于，所述收集板(201)的內側壁開設有滑動槽，所述滑動槽內側壁滑動連接有內濾板(204)，所述內濾板(204)呈鏤空設置，所述內濾板(204)的側邊固定連接有多個拉簧(203)，多個所述拉簧(203)的另一端固定連接在收納腔(202)的內側壁上，所述內濾板(204)的上端部固定連接有頂升凸塊(207)，所述頂升凸塊(207)的接觸端呈傾斜設置。
4.根據權利要求2所述的一種水性漆生產污水的處理工藝，其特征在于，所述收納腔(202)的內側壁上固定連接有多個清潔板(205)，多個所述清潔板(205)的外側壁上固定連接有清潔刷(206)，所述清潔刷(206)與內濾板(204)滑動接觸。
5.根據權利要求2所述的一種水性漆生產污水的處理工藝，其特征在于，所述收集板(201)的底部設置有多個收集盒(3),多個所述收集盒(3)的頂部均開設有收集口(301)，所述收集口(301)貫穿至收集板(201)的內部，所述收集盒(3)的內側壁開設有上下滑軌，所述上下滑軌的內側臂滑動連接有儲污槽(302)，所述儲污槽(302)的兩側均設置有重力彈簧(304)，所述重力彈簧(304)設置在上下滑軌的內部，所述收集盒(3)的下端外側壁上固定連接有減速件(303)，所述減速件(303)滑動貫穿至收集盒(3)的外部。
6.根據權利要求1所述的一種水性漆生產污水的處理工藝，其特征在于，所述噴灑機構包括設置在收集板(201)頂部的儲存箱(4)，所述儲存箱(4)的頂部設置有加液口(401)，所述儲存箱(4)的底部連通設置有輸液通道(402)，所述輸液通道(402)的底部連通設置有出劑管(403)，所述出劑管(403)的內部設置有單向閥，所述輸液通道(402)的內側壁滑動連接有擋板(405)，所述擋板(405)的兩側均貫穿至輸液通道(402)的外部，所述擋板(405)的端部固定連接有復位彈簧(404)，所述復位彈簧(404)的另一端固定連接在收集板(201)的內側壁上，所述擋板(405)遠離復位彈簧(404)的一端開設有貫穿孔(406)，所述貫穿孔(406)位于輸液通道(402)的外部。
7.根據權利要求1所述的一種水性漆生產污水的處理工藝，其特征在于，所述凈化機構包括固定連接在收集板(201)頂部的存液箱(6)，所述存液箱(6)的內側壁滑動連接有移動管(601)，所述移動管(601)的上下兩端均呈封口設置，所述移動管(601)的外側壁上設置有按壓彈簧(603)，所述移動管(601)的上下兩側分別開設有觸發孔(604)與滴液孔(602)。
8.根據權利要求1所述的一種水性漆生產污水的處理工藝，其特征在于，該工藝包括以下操作步驟：步驟A、對生產污水中大塊雜物和懸浮物進行提前預處理去除；步驟B、通過往污水中添加絮凝劑，使污水中的膠體粒子和細微懸浮物聚集，以便于后續的沉淀或氣浮處理；步驟C、物處理：采用生物法進行處理，如活性污泥法、生物膜法等，降低污水中的有機物和含氮化合物。
發明內容
為了彌補以上不足，本發明提供了一種水性漆生產污水的處理工藝，旨在改善現有的污水凈化雜質靜置時間長，凈化效果不好的問題。
本發明是這樣實現的：
本發明提供一種水性漆生產污水的處理工藝，包括污水處理罐及其設置在污水處理罐底部的接觸摩擦件，所述污水處理罐的內側壁開設有安裝口；
收集機構，設置在污水處理罐的內部，收集污水中的大塊雜物和懸浮物；
噴灑機構，在收集機構收集大塊雜物和懸浮物的同時，向外拋灑凝絮劑，對細小懸浮物進行聚集；
凈化機構，與收集機構進行聯動，當收集機構收集到定量的雜物和懸浮物時，向外拋灑凈化劑，對污水進行進一步凈化。
優選的，所述收集機構包括設置在安裝口上的安裝頂，所述安裝頂的上端外側壁上固定連接有啟動電機，所述啟動電機的輸出端固定連接有傳動桿，所述傳動桿上安裝設置有攪拌輥，所述攪拌輥的兩側內側壁均設置有收納腔，所述收納腔上設置有收集板，所述收集板呈鏤空設置。
優選的，所述收集板的內側壁開設有滑動槽，所述滑動槽內側壁滑動連接有內濾板，所述內濾板呈鏤空設置，所述內濾板的側邊固定連接有多個拉簧，多個所述拉簧的另一端固定連接在收納腔的內側壁上，所述內濾板的上端部固定連接有頂升凸塊，所述頂升凸塊的接觸端呈傾斜設置。
優選的，所述收納腔的內側壁上固定連接有多個清潔板，多個所述清潔板的外側壁上固定連接有清潔刷，所述清潔刷與內濾板滑動接觸。
優選的，所述收集板的底部設置有多個收集盒,多個所述收集盒的頂部均開設有收集口，所述收集口貫穿至收集板的內部，所述收集盒的內側壁開設有上下滑軌，所述上下滑軌的內側臂滑動連接有儲污槽，所述儲污槽的兩側均設置有重力彈簧，所述重力彈簧設置在上下滑軌的內部，所述收集盒的下端外側壁上固定連接有減速件，所述減速件滑動貫穿至收集盒的外部。
優選的，所述噴灑機構包括設置在收集板頂部的儲存箱，所述儲存箱4的頂部設置有加液口，所述儲存箱的底部連通設置有輸液通道，所述輸液通道的底部連通設置有出劑管，所述出劑管的內部設置有單向閥，所述輸液通道的內側壁滑動連接有擋板，所述擋板的兩側均貫穿至輸液通道的外部，所述擋板的端部固定連接有復位彈簧，所述復位彈簧的另一端固定連接在收集板的內側壁上，所述擋板遠離復位彈簧的一端開設有貫穿孔，所述貫穿孔位于輸液通道的外部。
優選的，所述凈化機構包括固定連接在收集板頂部的存液箱，所述存液箱的內側壁滑動連接有移動管，所述移動管的上下兩端均呈封口設置，所述移動管的外側壁上設置有按壓彈簧，所述移動管的上下兩側分別開設有觸發孔與滴液孔。
優選的，該工藝包括以下操作步驟：
步驟A、對生產污水中大塊雜物和懸浮物進行提前預處理去除；
步驟B,通過往污水中添加絮凝劑，使污水中的膠體粒子和細微懸浮物聚集，以便于后續的沉淀或氣浮處理；
步驟C、物處理：采用生物法進行處理，如活性污泥法、生物膜法等，降低污水中的有機物和含氮化合物。
本發明的有益效果是：
通過在收集板內增加可以收集污水的雜質的收集機構，可以實現在使用時，操作者可以通過安裝口往污水處理罐內倒入水性漆污水，污水進入到污水處理罐內后，可以打開啟動電機使攪拌輥帶動收集板進行轉動，當收集板轉動時，通過鏤空的收集板與內濾板的配合使用，可以對污水中的雜質進行收集，在收集板轉動收集雜質時，通過傳動的機構的作用，收集板還會向外拋灑凝絮劑，使污水中較小的懸浮物和雜質凝聚在一起，使收集板收集雜質更加方便快捷，收集板的轉動收集雜質相比于靜置雜質收集更加的快速高效，大大提高了整個裝置的雜質凈化效率；
并且當收集板收集雜質到一定程度時，攪拌輥會減緩轉動速度，這時收集板會自動向外噴灑凈化劑，對污水處理罐內的污水進行凈化處理，此時污水處理罐內的污水中的雜質在凝絮劑的作用下，基本上都被收集板凝聚收集到其內部，這時凈化劑可以在污水內進行充分的反應，使凈化劑的凈化效果達到最大化，同時整個裝置收集雜質凈化污水均在一個設備內進行，大大縮小了整個污水凈化的場地需求，縮減了污水凈化成本。
（發明人：吳小飛;劉慶）
