公布日：2023.11.28
申請日：2023.10.13
分類號：C02F3/32(2023.01)I;C02F3/10(2023.01)I;C02F101/30(2006.01)N
摘要
本發明涉及污水處理領域，具體為智能化立體生態生物膜污水處理系統，包括處理箱，處理箱的底部設置有微孔曝氣裝置，且處理箱的中部填充有仿生填料，處理箱的頂部裝配有植物箱，且植物箱中填充有除臭填料，除臭填料中種植有挺水植物；植物箱的下方裝配有根系箱，根系箱上設置有外狹槽，且根系箱中活動設置有隨著位置移動開合的封堵結構，處理箱中設置有支撐板，支撐板上設置有柔性阻擋結構，通過柔性阻擋結構保證根系箱與支撐板脫離時封堵結構將外狹槽閉合；植物箱中排列設置有隔離管，且隔離管能夠通過轉動切斷枯死植物，根系箱中設置有根系梳理結構；達到便于進行系統中枯死根系的處理、避免影響正常植物的目的。
權利要求書
1.智能化立體生態生物膜污水回收處理系統，包括處理箱(1)，其特征在于：所述處理箱(1)的底部設置有微孔曝氣裝置(2)，且處理箱(1)的中部填充有仿生填料(3)，所述處理箱(1)的頂部裝配有植物箱(4)，且植物箱(4)中填充有除臭填料(5)，所述除臭填料(5)中種植有挺水植物(6)；所述植物箱(4)的底部設置有根穿孔(8)，且植物箱(4)的下方裝配有根系箱(11)，所述根系箱(11)上設置有外狹槽(12)，且根系箱(11)中活動設置有隨著位置移動開合的封堵結構，所述處理箱(1)中設置有支撐板(17)，且根系箱(11)落在支撐板(17)上時，封堵結構受到支撐板(17)的壓力打開外狹槽(12)，所述支撐板(17)上設置有柔性阻擋結構，通過柔性阻擋結構保證根系箱(11)與支撐板(17)脫離時封堵結構將外狹槽(12)閉合；所述植物箱(4)中排列設置有隔離管(25)，且隔離管(25)能夠通過轉動切斷枯死植物，所述根系箱(11)中設置有根系梳理結構；所述根系箱(11)的底部設置有耐根穿卷材，且根系箱(11)的頂面設置有密封膠圈，且外狹槽(12)排列設置在根系箱(11)的兩個側壁上，所述封堵結構包括有滑動安裝在根系箱(11)上的封閉擋板(13)，且封閉擋板(13)上排列設置有內狹槽(14)，所述內狹槽(14)和外狹槽(12)尺寸相同，所述封閉擋板(13)上固定安裝有下?lián)醢?/span>(15)和上擋板(16)，且上擋板(16)位于根系箱(11)內，且下?lián)醢?/span>(15)位于根系箱(11)外，所述下?lián)醢?/span>(15)上固定連接有底桿(20)，且底桿(20)上設置有錐形頭(21)，所述支撐板(17)上設置有插孔(18)，且錐形頭(21)插入插孔(18)中，所述柔性阻擋結構采用設置在插孔(18)中的限位膠圈(19)；所述植物箱(4)中排列設置有限位套(23)，且隔離管(25)限位轉動安裝在限位套(23)中，所述限位套(23)通過支撐柱(24)懸空設置在植物箱(4)中，且隔離管(25)的內壁上固定連接有切刀(26)，所述切刀(26)水平設置，且隔離管(25)的頂部豎直安裝有操作桿(27)。
2.根據權利要求1所述的智能化立體生態生物膜污水回收處理系統，其特征在于：所述處理箱(1)裝在室內地槽中，且仿生填料(3)采用仿生生物膜填料，所述植物箱(4)和除臭填料(5)之間鋪設有可降解墊布層。
3.根據權利要求1所述的智能化立體生態生物膜污水回收處理系統，其特征在于：除臭填料(5)選用多孔硅酸鹽材料或多孔陶瓷材料，挺水植物(6)選用當?shù)刂参铩?/span>
4.根據權利要求1所述的智能化立體生態生物膜污水回收處理系統，其特征在于：所述植物箱(4)的頂部對稱設置有提取鉤(7)，且根穿孔(8)橫縱向排列設置在植物箱(4)的底面。
5.根據權利要求1所述的智能化立體生態生物膜污水回收處理系統，其特征在于：所述植物箱(4)的底面固定安裝有底座(9)，且底座(9)中設置有插銷(10)，所述根系箱(11)外壁上設置有安裝孔，且根系箱(11)通過插銷(10)進行固定。

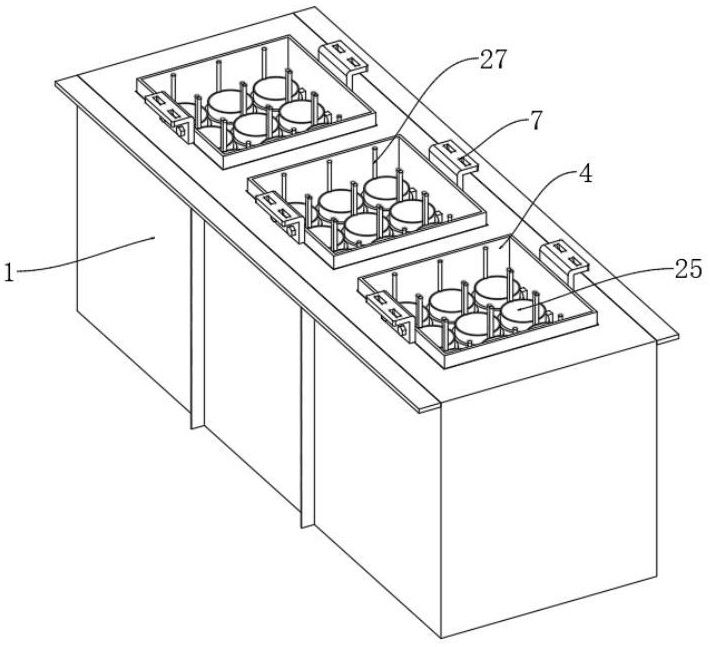

6.根據權利要求1所述的智能化立體生態生物膜污水回收處理系統，其特征在于：所述處理箱(1)的頂部并排設置有至少兩個放置槽(22)，且植物箱(4)位于放置槽(22)中。
7.根據權利要求6所述的智能化立體生態生物膜污水回收處理系統，其特征在于：所述放置槽(22)采用方形槽，且放置槽(22)的底部設置有通槽，所述根系箱(11)位于通槽中。
8.根據權利要求1所述的智能化立體生態生物膜污水回收處理系統，其特征在于：所述除臭填料(5)填充在隔離管(25)以及隔離管(25)的外部縫隙中。
9.根據權利要求1所述的智能化立體生態生物膜污水回收處理系統，其特征在于：所述根系梳理結構包括有固定安裝在根系箱(11)中的導向軌(28)，且導向軌(28)上滑動安裝有橫擋桿(29)，且橫擋桿(29)上固定連接有豎導桿(30)。
10.根據權利要求9所述的智能化立體生態生物膜污水回收處理系統，其特征在于：所述導向軌(28)安裝在根系箱(11)未設置有外狹槽(12)的內壁上，且豎導桿(30)安裝在橫擋桿(29)的底面。
發明內容
本發明的目的在于提供智能化立體生態生物膜污水處理系統，以達到便于進行系統中枯死根系的處理、避免影響正常植物的目的，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：智能化立體生態生物膜污水處理系統，包括處理箱，所述處理箱的底部設置有微孔曝氣裝置，且處理箱的中部填充有仿生填料，所述處理箱的頂部裝配有植物箱，且植物箱中填充有除臭填料，所述除臭填料中種植有挺水植物；
所述植物箱的底部設置有根穿孔，且植物箱的下方裝配有根系箱，所述根系箱上設置有外狹槽，且根系箱中活動設置有隨著位置移動開合的封堵結構，所述處理箱中設置有支撐板，且根系箱落在支撐板上時，封堵結構受到支撐板的壓力打開外狹槽，所述支撐板上設置有柔性阻擋結構，通過柔性阻擋結構保證根系箱與支撐板脫離時封堵結構將外狹槽閉合；
所述植物箱中排列設置有隔離管，且隔離管能夠通過轉動切斷枯死植物，所述根系箱中設置有根系梳理結構。
優選的，所述處理箱裝在室內地槽中，且仿生填料采用仿生生物膜填料，所述植物箱和除臭填料之間鋪設有可降解墊布層。
優選的，除臭填料選用多孔硅酸鹽材料或多孔陶瓷材料。
優選的，所述植物箱的頂部對稱設置有提取鉤，且根穿孔橫縱向排列設置在植物箱的底面。
優選的，所述植物箱的底面固定安裝有底座，且底座中設置有插銷，所述根系箱外壁上設置有安裝孔，且根系箱通過插銷進行固定。
優選的，所述根系箱的底部設置有耐根穿卷材，且根系箱的頂面設置有密封膠圈，且外狹槽排列設置在根系箱的兩個側壁上。
優選的，所述封堵結構包括有滑動安裝在根系箱上的封閉擋板，且封閉擋板上排列設置有內狹槽，所述內狹槽和外狹槽尺寸相同。
優選的，所述封閉擋板上固定安裝有下?lián)醢搴蜕蠐醢�，且上擋板位于根系箱�?nèi)，且下?lián)醢逦挥诟迪渫狻?/span>
優選的，所述下?lián)醢迳瞎潭ㄟB接有底桿，且底桿上設置有錐形頭。
優選的，所述支撐板上設置有插孔，且錐形頭插入插孔中，所述柔性阻擋結構采用設置在插孔中的限位膠圈。
優選的，所述處理箱的頂部并排設置有至少兩個放置槽，且植物箱位于放置槽中。
優選的，所述放置槽采用方形槽，且放置槽的底部設置有通槽，所述根系箱位于通槽中。
優選的，所述植物箱中排列設置有限位套，且隔離管限位轉動安裝在限位套中。
優選的，所述限位套通過支撐柱懸空設置在植物箱中，且隔離管的內壁上固定連接有切刀。
優選的，所述切刀水平設置，且隔離管的頂部豎直安裝有操作桿。
優選的，所述除臭填料填充在隔離管以及隔離管的外部縫隙中。
優選的，所述根系梳理結構包括有固定安裝在根系箱中的導向軌，且導向軌上滑動安裝有橫擋桿，且橫擋桿上固定連接有豎導桿。
優選的，所述導向軌安裝在根系箱未設置有外狹槽的內壁上，且豎導桿安裝在橫擋桿的底面。
與現有技術相比，本發明的有益效果是：
1.本發明的污水處理系統利用仿生填料以及除臭填料營造的微生物環境，氧化分解污水中的各種污染物，并將其轉化為穩定的無機物，從而實現去除污水中有機物污染物的目的，同時，除臭填料不僅起到填充式微生物脫臭作用，還能夠作為挺水植物的種植土壤，借助于挺水植物的根系進一步營造適宜微生物生長的環境；
2.本發明的植物箱采用模塊化獨立結構，能夠裝配在處理箱上，也能夠方便地通過提取鉤將其取出，便于進行植物的處理，植物的主體部分位于植物箱中，而根系可以通過根穿孔生長到根系箱中，根系箱裝配在植物箱的底部，方便進行拆除，從而在需要進行根系清理時快速地完成清理工作；
3.本發明根系箱的底部為耐根穿結構，能夠避免植物的根系穿出根系箱，將根系限制在根系箱中，以方便后期維護，污水通過外狹槽進入到根系箱中，根系箱上還設置有封堵結構，在根系箱隨著植物箱放入到處理箱中使用時，封堵結構與外狹槽對準，外狹槽處于打開狀態，污水能夠進入到根系箱以及植物箱中，而在將植物箱以及根系箱取出進行維護時，封堵結構可以自動的將外狹槽封閉，將部分污水封閉在根系箱中和植物箱中，保持植物的生長環境不變，避免正常生長的植物受到影響；
4.本發明中封堵結構的封閉擋板被支撐板擋住時，下?lián)醢迳系腻F形頭還能夠插入到支撐板的插孔中，錐形頭通過軟質的限位膠圈限制住，在將根系箱取出處理箱時，錐形頭被軟限制產生的阻力能夠?qū)⑾聯醢逑吕�，保證封閉擋板可以與根系箱相對位移，進行外狹槽的封閉，避免根系箱中的附著物阻擋封閉擋板移動；
5.本發明的植物箱采用模塊化結構，植物箱中利用限位套進行了隔離管的安裝，隔離管可以在植物箱中形成多個獨立的種植腔，進行單株挺水植物的種植，隔離管中還進行了切刀的安裝，可以通過隔離管帶動切刀轉動，將枯死的植物從中切斷，將枯死植物分成兩部分來處理，有效的避免枯死植物處理不干凈，方便進行新植物的移植，在根系箱中還設置有根系梳理結構，根系梳理結構可以根據種植情況調整，使得單株植物之間的根系盡量隔離開，以方便進行后期清理。
（發明人：歐宏森;辛永光;康兆雨;李宇民;辛檸灼;張平;譚平;藍炳杰;鄧燦輝）
