公布日：2023.04.11
申請日：2022.12.22
分類號：C02F9/00(2023.01)I;C02F11/148(2019.01)I;C02F11/121(2019.01)I;C02F1/76(2023.01)N;C02F3/28(2023.01)N;C02F3/12(2023.01)N;C02F1/00(2023.01)N;
C02F1/52(2023.01)N;C02F1/56(2023.01)N;C02F101/30(2006.01)N
摘要

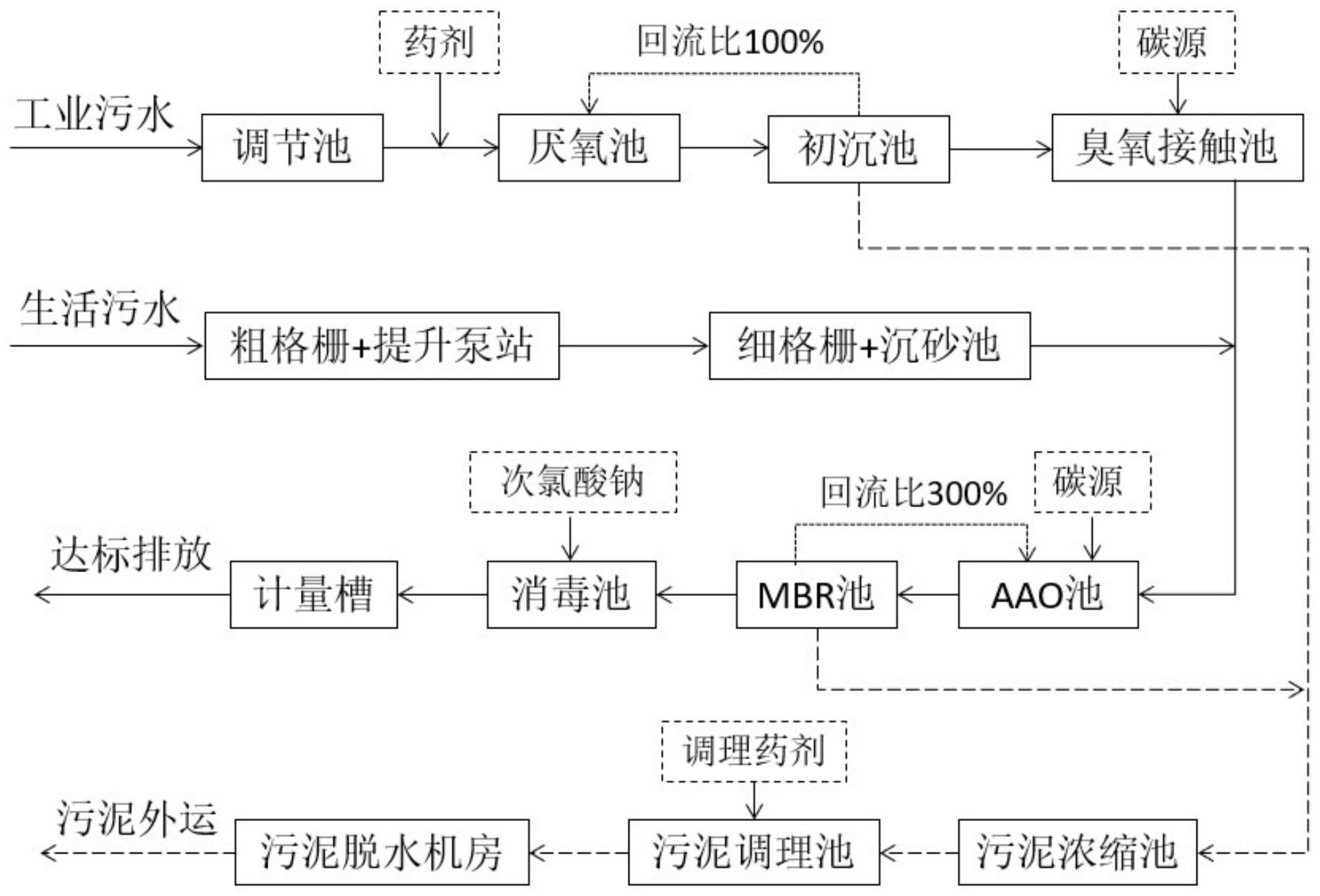

本發明公開了基于多級沉淀的工業廢水處理工藝及系統，工業廢水依次經過調節池、厭氧池、初沉池、臭氧接觸池，生活污水經過粗格柵和提升泵站，再進入細格柵和沉砂池，生活污水與氧化分解后的工業廢水形成混合廢水；混合廢水依次進入AAO池、MBR池、消毒池，經過計量槽，達標排放；初沉池的污泥和MBR池的污泥進入污泥濃縮池進行濃縮，進入污泥調理池，污泥進行調理后進入污泥脫水機房，脫水后污泥外運。本發明的混合污水處理方法的規模能達到5萬m3/d，其中工業廢水3.2萬m3/d，生活污水1.8萬m3/d，出水水質達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準。
權利要求書
1.基于多級沉淀的工業廢水處理工藝，其特征在于，包括以下步驟：(1)工業廢水經過調節池，進入?yún)捬醭�，向厭氧池中加入藥劑，工業廢水反應后進入初沉池進行沉淀，沉淀的污泥回流到厭氧池，沉淀后的工業廢水進入臭氧接觸池，向臭氧接觸池中加入碳源，工業廢水進行氧化分解；(2)生活污水經過粗格柵和提升泵站，再進入細格柵和沉砂池，生活污水與氧化分解后的工業廢水形成混合廢水；(3)混合廢水進入AAO池，向AAO池中加入碳源，反應后進入MBR池，MBR池的液體回流到AAO池，經MBR池反應后的混合廢水進入消毒池，經過次氯酸鈉消毒，混合廢水經過計量槽，達標排放；(4)初沉池的污泥和MBR池的污泥進入污泥濃縮池進行濃縮，濃縮后的污泥進入污泥調理池，向污泥調理池中加入調理藥劑，污泥進行調理后進入污泥脫水機房，脫水后污泥外運。
2.根據權利要求1所述的基于多級沉淀的工業廢水處理工藝，其特征在于，步驟(1)中，加入的藥劑為聚丙烯酰胺，每5000m3廢水加入1kg聚丙烯酰胺。
3.根據權利要求1所述的基于多級沉淀的工業廢水處理工藝，其特征在于，步驟(1)中，初沉池的回流比為100％。
4.根據權利要求1所述的基于多級沉淀的工業廢水處理工藝，其特征在于，步驟(3)中，加入的碳源為葡萄糖，每噸廢水加入250kg葡萄糖。
5.根據權利要求1所述的基于多級沉淀的工業廢水處理工藝，其特征在于，步驟(3)中，MBR池的回流比為300％。
6.根據權利要求1所述的基于多級沉淀的工業廢水處理工藝，其特征在于，步驟(3)中，次氯酸鈉的加入量為11-12噸/天。
7.根據權利要求1所述的基于多級沉淀的工業廢水處理工藝，其特征在于，步驟(4)中，所述調理藥劑為聚合氯化鋁，每5000m3廢水加入10kg聚合氯化鋁。
8.基于多級沉淀的工業廢水處理系統，其特征在于，包括依次連接的調節池、厭氧池、初沉池、臭氧接觸池、AAO池、MBR池、消毒池和計量槽，AAO池還與沉砂池、提升泵站依次連接，初沉池、MBR池與污泥濃縮池連接，污泥濃縮池與污泥調理池、污泥脫水機房依次連接。
9.根據權利要求8所述的基于多級沉淀的工業廢水處理系統，其特征在于，所述沉砂池設有細格柵，提升泵站設有粗格柵。
發明內容
針對上述現有技術，本發明的目的是提供基于多級沉淀的工業廢水處理工藝及系統。
為實現上述目的，本發明采用如下技術方案：
本發明第一方面提供基于多級沉淀的工業廢水處理工藝，包括以下步驟：
(1)工業廢水經過調節池，進入?yún)捬醭�，向厭氧池中加入藥劑，工業廢水反應后進入初沉池進行沉淀，沉淀的污泥回流到厭氧池，沉淀后的工業廢水進入臭氧接觸池，向臭氧接觸池中加入碳源，工業廢水進行氧化分解；
(2)生活污水經過粗格柵和提升泵站，再進入細格柵和沉砂池，生活污水與氧化分解后的工業廢水形成混合廢水；
(3)混合廢水進入AAO池，向AAO池中加入碳源，反應后進入MBR池，MBR池的液體回流到AAO池，經MBR池反應后的混合廢水進入消毒池，經過次氯酸鈉消毒，混合廢水經過計量槽，達標排放；
(4)初沉池的污泥和MBR池的污泥進入污泥濃縮池進行濃縮，濃縮后的污泥進入污泥調理池，向污泥調理池中加入調理藥劑，污泥進行調理后進入污泥脫水機房，脫水后污泥外運。
作為優選，步驟(1)中，加入的藥劑為聚丙烯酰胺，每5000m3廢水加入1kg聚丙烯酰胺。
作為優選，步驟(1)中，初沉池的回流比為100％。
作為優選，步驟(3)中，加入的碳源為葡萄糖，每噸廢水加入250kg葡萄糖。
作為優選，步驟(3)中，MBR池的回流比為300％。
作為優選，步驟(3)中，次氯酸鈉的加入量為11-12噸/天。
作為優選，步驟(4)中，所述調理藥劑為聚合氯化鋁，每5000m3廢水加入10kg聚合氯化鋁。
本發明第二方面提供基于多級沉淀的工業廢水處理系統，包括依次連接的調節池、厭氧池、初沉池、臭氧接觸池、AAO池、MBR池、消毒池和計量槽，AAO池還與沉砂池、提升泵站依次連接，初沉池、MBR池與污泥濃縮池連接，污泥濃縮池與污泥調理池、污泥脫水機房依次連接。
作為優選，所述沉砂池設有細格柵，提升泵站設有粗格柵。
本發明的混合污水處理方法的規模能達到5萬m3/d，其中工業廢水3.2萬m3/d，生活污水1.8萬m3/d，出水水質達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標。
工業廢水經過調節池，進行初步沉淀，之后進入?yún)捬醭兀騾捬醭刂屑尤胨巹�，本發明將厭氧池的水力停留時間是提高到25個小時，因?yàn)橹挥羞@樣這類水體才能真正達到水體酸化、有機質分離、水體中的有害物質分子裂解，才能將色度的發色基團裂解、分解，由此才不需要在排放段另投加脫色劑或氧化劑。這不僅節約運行費用，更重要的是排出的污水色度絕不會再反彈，就是存放數十天在太陽下也不變色。還有一個好處就是污水中的SS在厭氧條件下一般印染污泥可以消減30％左右，減少了污泥產生。
工業廢水在厭氧池反應后進入初沉池進行沉淀。在厭氧沉后增加了初沉池和厭氧污泥回流，將厭氧微生物菌群與后續的AAO系統的污泥徹底分開，確保厭氧池內有足夠的良好生長的厭氧微生物菌群，提高厭氧沉對難生化降解有機物的分解和去除效果，改善厭氧污泥的菌膠團沉降性能，并通過泥水分離將厭氧污泥攔截在厭氧池內。同時這些泥(SS)中還存在著大量不可生化的有害物質和難于在短時間內靠生化分解的物質，所以設置初沉池，達到減少對生化池的沖擊負荷，提高生化池的去除率。沉淀的污泥回流到厭氧池，厭氧沉淀后的出水進入后續的AAO系統，而沉下來的厭氧泥不進入生化池系統，達到減少對后續的AAO系統的沖擊，提高生化池的去除率。
沉淀后的工業廢水進入臭氧接觸池，向臭氧接觸池中加入碳源，工業廢水進行氧化分解。水處理過程中以羥基自由基作為主要氧化劑的氧化過程稱為AOPs過程即稱為高級氧化技術，·OH的E°為2.8eV，僅次于F(2.87eV)，是自然界中存在的最強氧化劑，幾乎無選擇性地和廢水中所有的污染物發生反應，將常規氧化劑、臭氧和氯不能氧化分解的有機物，徹底氧化為CO2和H2O。O3在催化劑作用下產生了·OH，使污染物的降解變得快速而充分，同時該技術不產生二次污染；單一的O3直接氧化反應具有選擇性，無法徹底降解廢水中所有的有機污染物，降解不完全，出水效果不穩定。臭氧催化高級氧化技術是在高級氧化技術基礎上提高了臭氧溶氣效率，有效降低了臭氧投加量。臭氧催化高級氧化技術經過多個較大規模工程業績驗證，由于減少了臭氧投加量，在技術上成熟、投資合理、運行費用低。臭氧催化高級氧化技術的高效臭氧溶氣系統，利用電磁的作用改變污水分子的微觀物質形態，達到提高臭氧氣體的溶解效率，并有效減少臭氧投加量。
(2)生活污水經過粗格柵和提升泵站，再進入細格柵和沉砂池，生活污水與氧化分解后的工業廢水形成混合廢水；
(3)混合廢水進入AAO池，向AAO池中加入碳源，反應后進入MBR池，MBR池一是提高AAO池處理系統的生物量，混合液濃度由原設計的MLSS＝4000mg/l，提高至MLSS＝12000mg/l，使已建成的AAO池能滿足生物降解需求；二是采用納米陶瓷超濾膜，簡化處理流程和土建投資，確保出水的穩定達標；三是充分發揮納米陶瓷超濾膜對大分子、難降解COD的攔截作用，降低出水COD的含量，確保出水COD及色度的達標；
MBR池的液體回流到AAO池，經MBR池反應后的混合廢水進入消毒池，經過次氯酸鈉消毒，混合廢水經過計量槽，達標排放；
(4)初沉池的污泥和MBR池的污泥進入污泥濃縮池進行濃縮，濃縮后的污泥進入污泥調理池，向污泥調理池中加入調理藥劑，污泥調理只需要投加PAC藥劑，不再需要投加石灰、三氯化鐵和PAM；一是提高污泥外運及處置的難度，二是降低污泥總量；三是降低污泥處理費用；四是提高污泥可再利用的可能性。污泥進行調理后進入污泥脫水機房，脫水后污泥外運。
本發明的有益效果：
本發明的基于多級沉淀的工業廢水處理及系統的規模能達到5萬m3/d，其中工業廢水3.2萬m3/d，生活污水1.8萬m3/d，出水水質達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準。
本發明能使更多難生化COD分解成易生化的COD，降低整個污水處理廠的能耗和運行成本，降低出水COD的含量，確保出水COD及色度的達標。
（發明人：褚鳳明;姚文濤）
