公布日：2023.03.14

申請日：2022.11.28

分類號：C02F11/12(2019.01)I;C02F11/00(2006.01)I;C04B38/00(2006.01)I;C04B33/132(2006.01)I

摘要

本申請涉及污泥再生處理的領域，具體公開了一種用于制備陶粒的污泥再生處理系統與方法，用于制備陶粒的污泥再生處理系統包括依次設置的篩選裝置、造粒裝置以及干燥煅燒裝置，篩選裝置包括清理箱、用于清理鐵屑的分選機構以及用于篩分污泥的篩分機構；分選機構包括多個分選桿、多個等間距安裝于分選桿上的分選釘、用于驅動分選桿轉動的動力組件、用于吸附鐵屑的吸附組件以及下料組件，相鄰兩個分選桿上的分選釘為錯位設置，一個分選桿上分選釘運動路線所在圓周位于相鄰分選桿上的相鄰兩個分選釘運動路線所在圓周的之間位置。本申請具有提高鐵屑清理效率的效果，不僅可以消耗污泥，解決其污染環境的問題，而且還可以將污泥再次利用。

權利要求書

1.一種用于制備陶粒的污泥再生處理系統，包括依次設置的篩選裝置、造粒裝置以及干燥煅燒裝置，其特征在于：所述篩選裝置包括清理箱（1）、用于清理鐵屑的分選機構以及用于篩分污泥的篩分機構；所述分選機構包括多個分選桿（2）、多個等間距安裝于所述分選桿（2）上的分選釘（3）、用于驅動所述分選桿（2）轉動的動力組件、用于吸附鐵屑的吸附組件以及下料組件，相鄰兩個所述分選桿（2）上的所述分選釘（3）為錯位設置，一個所述分選桿（2）上所述分選釘（3）運動路線所在圓周位于相鄰所述分選桿（2）上的相鄰兩個分選釘（3）運動路線所在圓周的之間位置。

2.根據權利要求1所述的一種用于制備陶粒的污泥再生處理系統，其特征在于：所述動力組件包括與所述清理箱（1）轉動連接的轉動軸（4）、以及所述驅動轉動軸（4）轉動的伺服電機（5），所述分選桿（2）的一端與所述轉動軸（4）外壁固定連接，且所述分選桿（2）長度方向沿著所述轉動軸（4）的徑向方向設置。

3.根據權利要求2所述的一種用于制備陶粒的污泥再生處理系統，其特征在于：所述吸附組件包括多個支撐板（6）、與所述支撐板（6）轉動連接的支架（7）、多個安裝于所述支架（7）上的吸附桿（8）、多個安裝于所述吸附桿（8）上的磁鐵條（9）以及用于驅動所述支架（7）轉動的調節部，所述支撐板（6）與所述分選桿（2）對應且所述支撐板（6）位于所述分選桿（2）沿著所述轉動軸（4）轉動方向的后方，所述支撐板（6）與所述轉動軸（4）固定連接。

4.根據權利要求3所述的一種用于制備陶粒的污泥再生處理系統，其特征在于：所述調節部包括調節電機（10），所述調節電機（10）的輸出端與所述支架（7）同軸固定，所述調節電機（10）安裝于所述支撐板（6）上。

5.根據權利要求3所述的一種用于制備陶粒的污泥再生處理系統，其特征在于：所述支架（7）靠近于所述吸附桿（8）的兩端均固定連接有固定塊（11），所述吸附桿（8）兩端均固定連接有固定板（12），所述固定板（12）設置有固定槽（13），所述固定塊（11）插接于所述固定槽（13）內，所述固定塊（11）設置有用于卡接所述固定板（12）的卡接件。

6.根據權利要求5所述的一種用于制備陶粒的污泥再生處理系統，其特征在于：所述卡接件設置為卡接塊（14），所述卡接塊（14）與所述固定塊（11）端部轉動連接，所述卡接塊（14）穿出所述固定槽（13）后轉動至偏離所述固定槽（13）的位置。

7.根據權利要求3所述的一種用于制備陶粒的污泥再生處理系統，其特征在于：所述下料組件包括多個安裝于所述清理箱（1）底部的下料管（15）、安裝于所述下料管（15）上的電磁閥（16）、以及轉動安裝于所述支撐板（6）上的下料板（17），所述下料板（17）與所述支撐板（6）轉動的軸線與所述下料板（17）的一側重合，所述支撐板（6）設置有用于驅動所述下料板（17）的傳動組件。

8.根據權利要求7所述的一種用于制備陶粒的污泥再生處理系統，其特征在于：所述傳動組件包括兩個相互嚙合的齒輪（18），一個所述齒輪（18）與所述支架（7）同軸固定，另一個所述齒輪（18）與所述下料板（17）同軸固定。

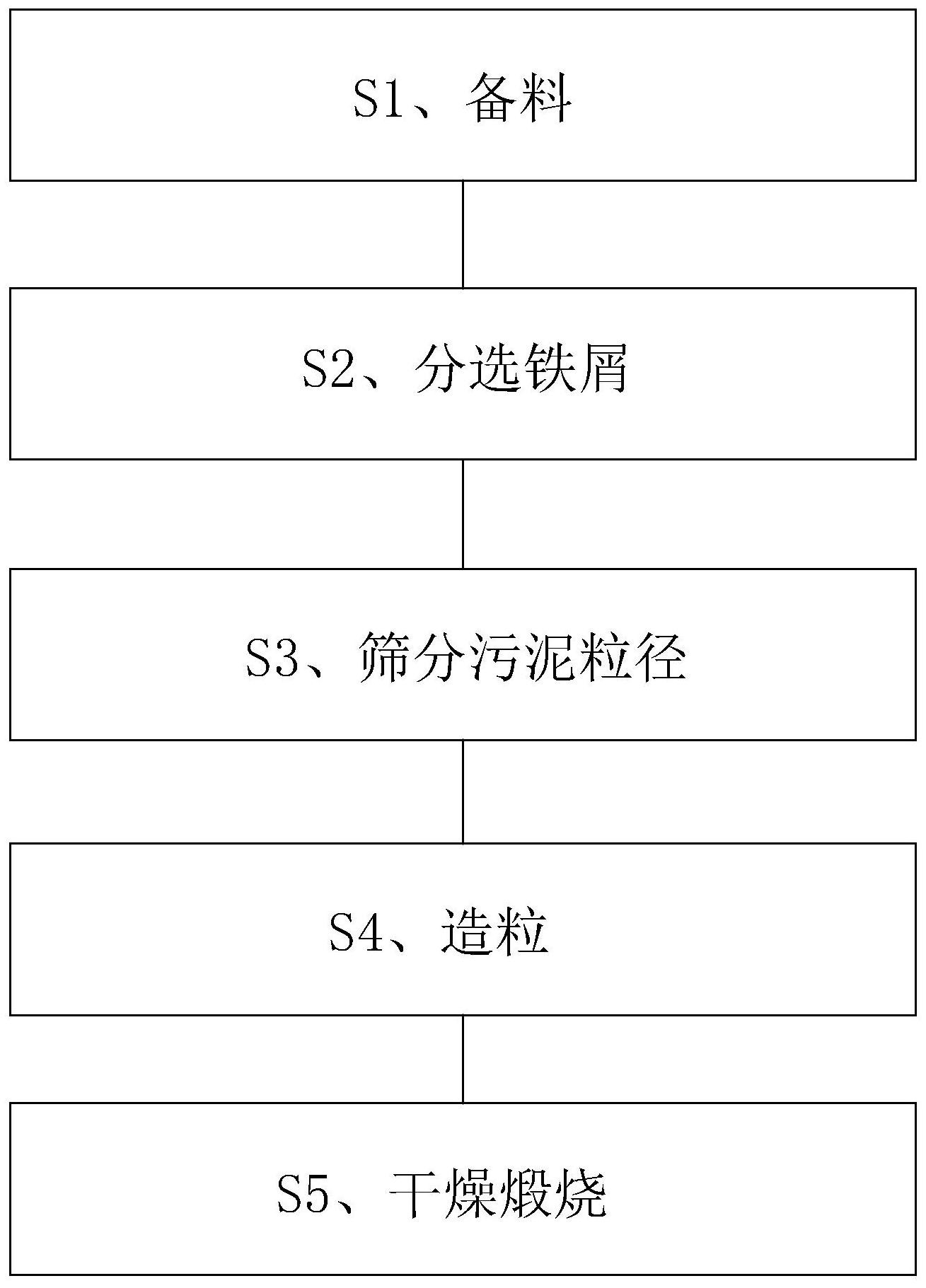

9.根據權利要求7所述的一種用于制備陶粒的污泥再生處理系統，其特征在于：所述篩分機構包括篩分箱（19）以及用于振動篩分的篩網（20），所述篩分箱（19）安裝于所述清理箱（1）下方，且所述下料管（15）的出口正對所述篩網（20）。10.一種用于制備陶粒的污泥再生處理的方法，基于權利要求1-9中任一項所述的用于制備陶粒的污泥再生處理系統，包括如下步驟，S1、備料，將建筑材料等污泥進行破碎得到粒徑污泥物料；S2、分選鐵屑，通過分選釘（3）將污泥物料進行撥動分開，對應的磁鐵條（9）對撥動分開位置的鐵屑進行磁吸，重復多次；S3、篩分污泥粒徑，通過篩網（20）振動對污泥粒徑進行篩分，完成對污泥的篩選工作；S4、造粒，通過造粒裝置對污泥進行造粒；S5、干燥煅燒，對物料球進行干燥后，再進行預審，最后煅燒得到陶粒成品。

發明內容

為了改善鐵屑吸附率的問題，本申請?zhí)峁┮环N用于制備陶粒的污泥再生處理系統與方法。

本申請?zhí)峁┑囊环N用于制備陶粒的污泥再生處理系統與方法采用如下的技術方案：一種用于制備陶粒的污泥再生處理系統與方法，包括依次設置的篩選裝置、造粒裝置以及干燥煅燒裝置，所述篩選裝置包括清理箱、用于清理鐵屑的分選機構以及用于篩分污泥的篩分機構；所述分選機構包括多個分選桿、多個等間距安裝于所述分選桿上的分選釘、用于驅動所述分選桿轉動的動力組件、用于吸附鐵屑的吸附組件以及下料組件，相鄰兩個所述分選桿上的所述分選釘為錯位設置，一個所述分選桿上所述分選釘運動路線所在圓周位于相鄰所述分選桿上的相鄰兩個分選釘運動路線所在圓周的之間位置。

通過采用上述技術方案，通過動力組件驅動多個分選桿一起轉動，分選桿上分選釘將污泥物料撥動分開，此時吸附組件用于吸附物料凹陷處的鐵屑，在多個分選釘?shù)腻e(cuò)位配合作用下，將污泥物料反復撥動，且每次對凹陷的位置進行鐵屑吸附，大大增大鐵屑吸附的概率，待鐵屑清理完成后，再對污泥粒徑進行篩分，得到規定粒徑范圍內的污泥物料，再依次通過造粒裝置以及干燥煅燒裝置進行造粒、干燥，預熱、煅燒，得到陶粒成品。

可選的，所述動力組件包括與所述清理箱轉動連接的轉動軸、以及所述驅動轉動軸轉動的伺服電機，所述分選桿的一端與所述轉動軸外壁固定連接，且所述分選桿長度方向沿著所述轉動軸的徑向方向設置。

通過采用上述技術方案，通過伺服電機驅動轉動軸轉動，進而對分選桿提供動力，便于實現將污泥物料分撥的效果。

可選的，所述吸附組件包括多個支撐板、與所述支撐板轉動連接的支架、多個安裝于所述支架上的吸附桿、多個安裝于所述吸附桿上的磁鐵條以及用于驅動所述支架轉動的調節部，所述支撐板與所述分選桿對應且所述支撐板位于所述分選桿沿著所述轉動軸轉動方向的后方，所述支撐板與所述轉動軸固定連接。

通過采用上述技術方案，磁鐵條沿著對應分選釘運動路徑運動，即為磁鐵條在污泥物料凹陷位置運動，且對鐵屑進行吸附，待磁鐵條上吸附鐵屑多時，此時通過調節部驅動支架轉動，即可更換磁鐵條，將新的磁鐵條投入到新的吸附鐵屑工作中，大大提升吸附鐵屑的工作效率。

可選的，所述調節部包括調節電機，所述調節電機的輸出端與所述支架同軸固定，所述調節電機安裝于所述支撐板上。

通過采用上述技術方案，調節電機用于對更換吸附桿提供動力，保證更換磁鐵條工作的正常進行。

可選的，所述支架靠近于所述吸附桿的兩端均固定連接有固定塊，所述吸附桿兩端均固定連接有固定板，所述固定板設置有固定槽，所述固定塊插接于所述固定槽內，所述固定塊設置有用于卡接所述固定板的卡接件。

通過采用上述技術方案，固定塊穿入到固定槽內，在卡接件的作用下，將固定板卡接于支架上，便于安裝吸附桿。

可選的，所述卡接件設置為卡接塊，所述卡接塊與所述固定塊端部轉動連接，所述卡接塊穿出所述固定槽后轉動至偏離所述固定槽的位置。

通過采用上述技術方案，卡接塊穿出固定槽后，驅動卡接塊轉動，卡接塊轉動至與固定槽垂直的位置后，此時固定板的運動被限制，實現對固定板鎖定的效果。

可選的，所述下料組件包括多個安裝于所述清理箱底部的下料管、安裝于所述下料管上的電磁閥、以及轉動安裝于所述支撐板上的下料板，所述下料板與所述支撐板轉動的軸線與所述下料板的一側重合，所述支撐板設置有用于驅動所述下料板的傳動組件。

通過采用上述技術方案，當鐵屑吸附工作完成后，傳動組件用于實現下料板轉動，下料板轉動至清理箱底部的位置，開啟下料管，隨著下料板的轉動，污泥物料從下料管掉入至篩網上。

可選的，所述傳動組件包括兩個相互嚙合的齒輪，一個所述齒輪與所述支架同軸固定，另一個所述齒輪與所述下料板同軸固定。

通過采用上述技術方案，在兩個齒輪的相互傳動作用下，當需要更換吸附桿時，下料板即轉動至推送物料的位置，便于下料工作正常進行。

可選的，所述篩分機構包括篩分箱以及用于振動篩分的篩網，所述篩分箱安裝于所述清理箱下方，且所述下料管的出口正對所述篩網。

通過采用上述技術方案，鐵屑吸附完成的污泥物料經下料管掉落至篩網上，通過篩網的振動篩分作用，篩網對污泥物料進行粒徑篩選。

本申請?zhí)峁┑囊环N用于制備陶粒的污泥再生處理系統與方法采用如下的技術方案：一種用于制備陶粒的污泥再生處理的方法，包括如下步驟，S1、備料，將建筑材料等污泥進行破碎得到粒徑污泥物料；S2、分選鐵屑，通過分選釘將污泥物料進行撥動分開，對應的磁鐵條對撥動分開位置的鐵屑進行磁吸，重復多次；S3、篩分污泥粒徑，通過篩網振動對污泥粒徑進行篩分，完成對污泥的篩選工作；S4、造粒，通過造粒裝置對污泥進行造粒；S5、干燥煅燒，對物料球進行干燥后，再進行預審，最后煅燒得到陶粒成品。

通過采用上述技術方案，將建筑材料等污泥進行破碎得到粒徑污泥物料；伺服電機帶動轉動軸轉動，分選桿帶動分選釘轉動，分選釘將污泥物料進行撥動分開，對應的磁鐵條對撥動分開位置的鐵屑進行磁吸，重復多次，下一個分選釘將凸起的位置撥開，對應的磁鐵條對新的凹陷位置進行吸附鐵屑工作，因此大大提升鐵屑充分吸附的效率；通過篩網振動對污泥粒徑進行篩分，完成對污泥的篩選工作；通過造粒機對污泥進行造粒；對物料球進行干燥后，再進行預熱，最后煅燒得到陶粒成品；目的在于除去生料球中的水分，防止焙燒過程中開裂。為了減少生料球突然進入高溫環境時因溫度急劇變化所引起的炸裂，同時煅燒前還需要對生料球預熱。

綜上所述，本申請包括以下至少一種有益技術效果：1.通過動力組件驅動多個分選桿一起轉動，分選桿上分選釘將污泥物料撥動分開，此時吸附組件用于吸附物料凹陷處的鐵屑，在多個分選釘?shù)腻e(cuò)位配合作用下，將污泥物料反復撥動，且每次對凹陷的位置進行鐵屑吸附，大大增大鐵屑吸附的概率；2.磁鐵條沿著對應分選釘運動路徑運動，即為磁鐵條在污泥物料凹陷位置運動，且對鐵屑進行吸附，待磁鐵條上吸附鐵屑多時，此時通過調節部驅動支架轉動，即可更換磁鐵條，將新的磁鐵條投入到新的吸附鐵屑工作中，大大提升吸附鐵屑的工作效率；3.當鐵屑吸附工作完成后，傳動組件用于實現下料板轉動，下料板轉動至清理箱底部的位置，開啟下料管，隨著下料板的轉動，污泥物料從下料管掉入至篩網上。

（發明人：劉志浩;劉浩;胡波;徐靜;代攀;潘啟發;陳爭榮;吳年紅;賀亞）
