公布日：2023.04.11
申請日：2022.11.07
分類號：C02F9/00(2023.01)I;C02F1/24(2006.01)I;C02F1/40(2006.01)I;C02F1/58(2006.01)I;C02F1/00(2006.01)I;C02F101/14(2006.01)N;C02F103/38(2006.01)N
摘要
本發明涉及一種FEP洗滌廢水處置新方法，FEP乳液凝聚洗滌廢水進入初期曝氣池，在初期曝氣池內通入壓縮空氣，達到初期曝氣破乳目的，然后經輸送泵由進水口流入氣浮池，氣浮池分有釋放區、集水區、排渣區、清水區，在釋放區廢水達到初次破乳，然后再利用溶氣泵從集水區抽水再經回流口輸送至釋放區進一步破乳，如此循環運行，在此過程中進行物理循環破乳；當氣浮池內水位達到排水口后破乳料經刮渣機刮入排渣區，輸送至壓濾機內壓濾回收破乳料，清水通過集水管流入清水區，再從清水區流入調節池內，脫氟完畢后利用輸送泵再經壓濾機后最后的清水回收二次利用。實現了廢水回收再利用，同時實現了污染物資源化化，減少污染物排放。
權利要求書
1.一種FEP洗滌廢水處置新方法，其特征在于，包括以下步驟：聚全氟乙丙烯FEP乳液凝聚洗滌廢水收集后進入初期曝氣池，在初期曝氣池內通入壓縮空氣，壓縮空氣經過分布器排出與水充分接觸碰撞初期曝氣破乳，然后經輸送泵由進水口流入氣浮池，氣浮池分有釋放區、集水區、排渣區、清水區，在釋放區廢水利用輸送泵由進水口進入同時在進水管增加壓縮空氣經釋放噴頭排出達到初次破乳，然后再利用溶氣泵從集水區抽水同時在進水管增加壓縮空氣再經回流口輸送至釋放區，水及空氣通過釋放噴頭噴出在此過程中水、壓縮空氣、噴頭共同作用產生一個激烈碰撞使乳化在水中FEP乳液經過碰撞由小顆粒集聚成大顆粒在水中析出達到進一步破乳，如此循環運行，在此過程中進行物理循環破乳；當氣浮池內水位達到排水口后表面漂浮的破乳料經刮渣機刮入排渣區，再利用軟管泵輸送至壓濾機內壓濾回收破乳料，在集水區內設有集水管清水通過集水管流入清水區，再從清水區流入調節池內，在調節池內加入脫氟劑進行脫氟處理后，脫氟完畢后利用輸送泵再經壓濾機后最后的清水回收二次利用。
2.根據權利要求1所述的一種FEP洗滌廢水處置新方法，其特征在于，所述的初次破乳的水流量為10m3/h，壓縮空氣流量為5m3/h。
3.根據權利要求1所述的一種FEP洗滌廢水處置新方法，其特征在于，所述的進一步破乳水流量為12m3/h、壓縮空氣流量為8m3/h。
4.根據權利要求1所述的一種FEP洗滌廢水處置新方法，其特征在于，所述的集水管上開φ10mm的進水孔。
發明內容
本發明的目的是為克服上述現有技術的不足，提供一種FEP洗滌廢水處置新方法。本發明通過設計全新的洗滌廢水處置的新方法，能夠確保洗滌廢水經過處理達到二次利用并且達到破乳料進一步回收的目的，能有效解決節能環保等相關問題。

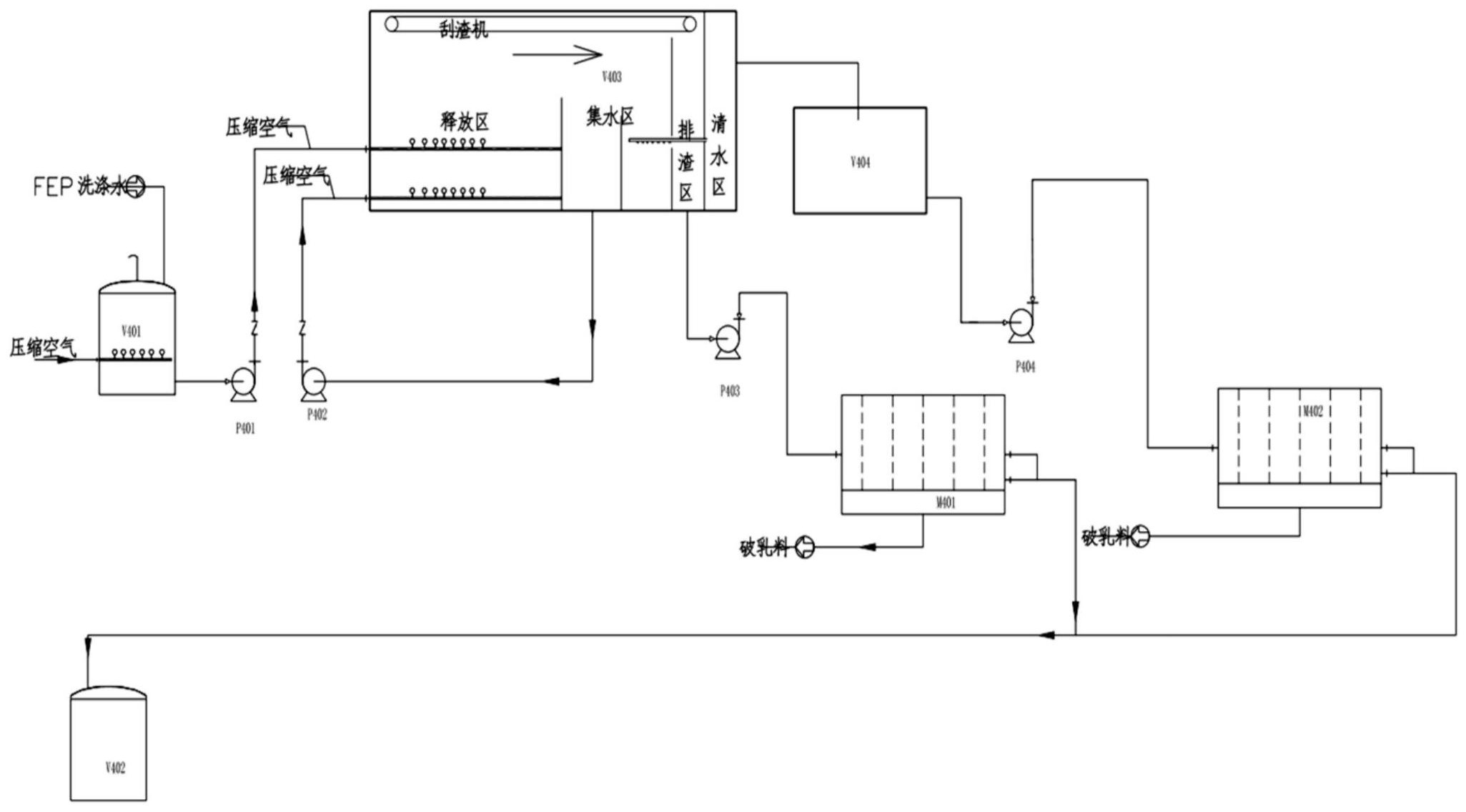

為了達成上述目的，本發明采用如下技術方案：一種FEP洗滌廢水處置新方法，包括聚全氟乙丙烯FEP乳液凝聚洗滌廢水初期曝氣池、氣浮池、壓濾機、脫氟、成品水收集槽。初期曝氣池V401通過洗滌水輸送泵P401與氣浮池V403相連，氣浮池分有釋放區、集水區、排渣區（利用刮渣機將破乳后的破乳料刮入排渣區）、清水區，P402溶氣泵將壓縮空氣通入釋放區，同時集水區與P402溶氣泵相連；集水區與調節池V404、清水輸送泵P404、清水壓濾機M402、清水罐V402依次相連，同時集水區通過排渣軟管泵P403與破乳料壓濾機M401、清水罐V402相連。
聚全氟乙丙烯FEP乳液凝聚洗滌廢水收集后進入初期曝氣池，在初期曝氣池內通入壓縮空氣，壓縮空氣經過分布器排出與水充分接觸碰撞使乳化在水中FEP乳液經過碰撞由小顆粒集聚成大顆粒在水中析出達到初期曝氣破乳目的，然后經輸送泵由進水口流入氣浮池，氣浮池分有釋放區、集水區、排渣區（利用刮渣機將破乳后的破乳料刮入排渣區）、清水區，在釋放區廢水利用輸送泵由進水口進入同時在進水管增加壓縮空氣經釋放噴頭排出在排出過程中水、壓縮空氣、噴頭共同作用產生一個激烈碰撞（通過多次試驗調試水流量在10m3/h、壓縮空氣流量在5m3/h破乳效果最好）使乳化在水中FEP乳液經過碰撞由小顆粒集聚成大顆粒在水中析出達到初次破乳，然后再利用溶氣泵從集水區抽水同時在進水管增加壓縮空氣再經回流口輸送至釋放區，水及空氣通過釋放噴頭噴出在此過程中水、壓縮空氣、噴頭共同作用產生一個激烈碰撞（通過多次試驗調試水流量在12m3/h、壓縮空氣流量在8m3/h破乳效果最好）使乳化在水中FEP乳液經過碰撞由小顆粒集聚成大顆粒在水中析出達到進一步破乳，如此循環運行，在此過程中進行物理循環破乳；當氣浮池內水位達到排水口后表面漂浮的破乳料經刮渣機刮入排渣區，再利用軟管泵輸送至壓濾機內壓濾回收破乳料，在集水區內設有集水管（集水管上開φ10mm的進水孔，使水流均勻通過）清水通過集水管流入清水區，再從清水區流入調節池內，在調節池內加入脫氟劑進行脫氟處理后，脫氟完畢后利用輸送泵再經壓濾機后最后的清水回收二次利用。
本發明的有益效果是：一種FEP洗滌廢水處置新方法，FEP乳液凝聚洗滌廢水在氣浮池內進行機械破乳回收破乳料后清水進入調節池經脫氟后達到二次利用，實現了廢水回收再利用，同時實現了污染物資源化化，減少污染物排放。
（發明人：閆志強;朱好言;周廣兵;王汝申;張長卿;王化芝;于輝;谷啟文;范明明）
