公布日：2023.03.14
申請日：2021.09.09
分類號：B01F29/83(2022.01)I;B01F35/21(2022.01)I;B01F35/00(2019.01)I;C02F11/14(2022.01)I
摘要
本發明提供了一種用于污泥處理系統的可分離異物的攪拌機。包括進料機構，過濾機構，攪拌機構，動力輸出機構，上端蓋，外筒，內筒，出料口，圓錐軸承。動力輸出機構的電機通過帶傳動帶動攪拌軸運動，再通過齒輪傳動帶動內筒轉動；攪拌軸機構的雙軸電機帶動攪拌槳葉進行轉動；過濾機構能去除污泥中的雜物；進料機構的進料閥、進藥閥和流量傳感器可以對進藥劑量的監測與控制；出料口的出料閥對出料的時間進行控制。本發明能夠使得污泥與藥物的混合更加充分合理，并且內筒與攪拌架的轉動方向相反能更好的使得污泥與藥物快速均勻混合。
權利要求書
1.一種用于污泥處理系統的可分離異物的攪拌機，其特征在于：包括進料機構(101)，過濾機構(102)，攪拌機構(103)，動力輸出機構(104)，上端蓋(105)，外筒(106)，內筒(107)，出料口(108)，圓錐軸承(109)。其中進料機構包括進料管(201)，流量傳感器(202)、進料閥(203)以及進藥管(204)、流量傳感器(205)、進藥閥(206)，進料口(201)與進藥口(204)分別穿過上端蓋(105)進入內筒(107)內部；出料口(201)為出料閥。
2.根據權利要求1所述的一種用于污泥處理系統的可分離異物的攪拌機，其特征在于：過濾機構(102)包括過濾筒(301)和中間凸四周凹的過濾網(302)，過濾筒(301)的上端通過螺栓與上端蓋(105)連接，下端通過支撐板(304)進行定位。
3.根據權利要求1所述的一種用于污泥處理系統的可分離異物的攪拌機，其特征在于：攪拌機構(103)分為內桶攪拌機構與攪拌軸機構。攪拌軸機構包括攪拌組(601)、攪拌組(602)、攪拌組(603)、攪拌軸(402)。每個攪拌組由槳葉連接器一(604)、雙軸電機(605)、槳葉連接器二(606)、軸承一(607)、軸承二(608)、兩個攪拌槳葉(609)組成，雙軸電機(605)固定在攪拌軸(402)的電機座(610)里，攪拌槳葉(609)通過槳葉連接器與攪拌軸(402)相連。
4.根據權利要求1所述的一種用于污泥處理系統的可分離異物的攪拌機，其特征在于：動力輸出機構(104)包括內筒齒輪(401)、攪拌軸(402)、行星軸一(403)、行星輪一(404)、小齒輪(405)、行星輪二(406)、行星軸二(407)、傳送帶一(408)、電機(409)、行星軸三(410)、行星輪三(411)、軸承一(501)、大帶輪(502)、軸承二(503)、軸承三(504)、傳送帶二(505)、小帶輪(506)；電機帶(409)動小帶輪(506)運動，小帶輪(506)通過傳送帶一(408)和傳送帶二(505)帶動大帶輪(502)運動，大帶輪(502)帶動攪拌軸(402)上的小齒輪(405)，小齒輪(405)與行星輪一(403)、行星輪二(406)、行星輪三(410)嚙合，三個行星輪帶動內筒(107)上的內筒齒輪(401)運動。
發明內容：
本發明目的是提供一種用于污泥脫水處理系統的離心式攪拌機，能夠?qū)崿F(xiàn)藥物劑量的監測和控制，去除污泥中的異物，通過內筒和攪拌架的雙重攪拌，使污泥和藥物攪拌均勻。

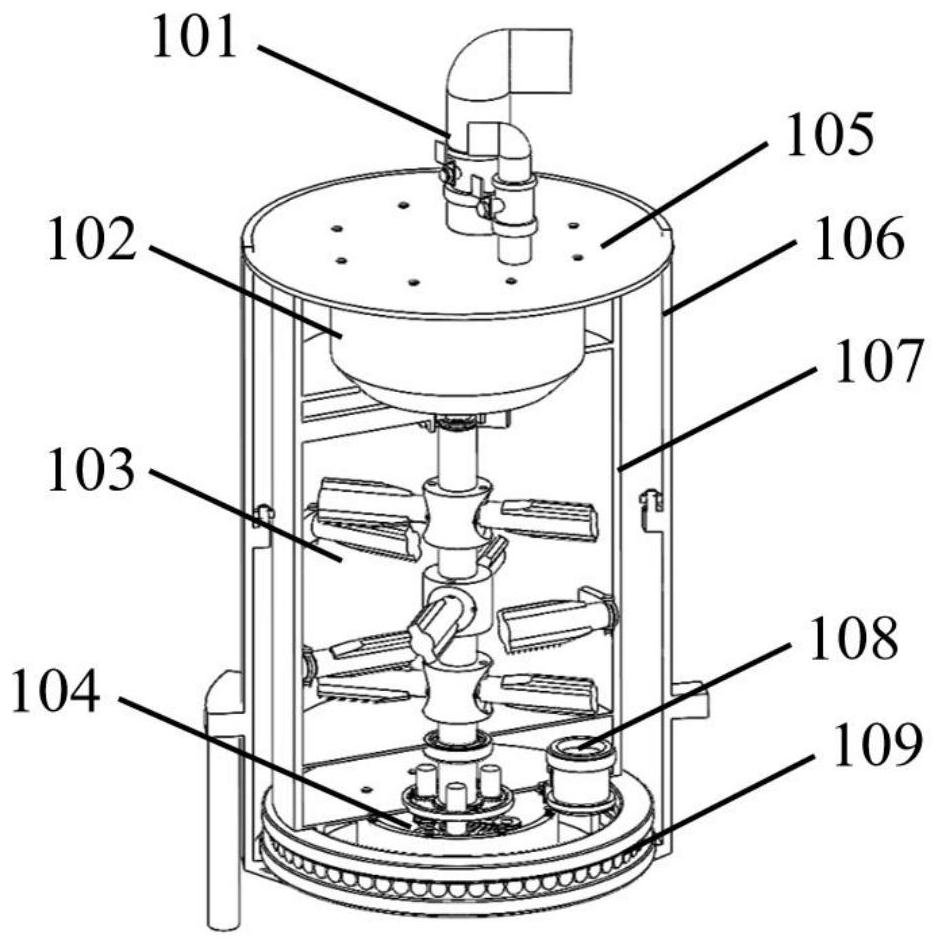

一種用于污泥處理系統的可分離異物的攪拌機包括進料機構(101)，過濾機構(102)，攪拌機構(103)，動力輸出機構(104)，上端蓋(105)，外筒(106)，內筒(107)，出料口(108)，圓錐軸承(109)。
其中進料機構包括進料管(201)，流量傳感器(202)、進料閥(203)以及進藥管(204)、流量傳感器(205)、進藥閥(206)，進料口(201)與進藥口(204)分別穿過上端蓋(105)進入內筒(107)內部；
出料口(201)為出料閥。
過濾機構(102)包括過濾筒(301)和中間凸四周凹的過濾網(302)，過濾筒(301)的上端通過螺栓與上端蓋(105)連接，下端通過支撐板(304)進行定位。
攪拌機構(103)分為內桶攪拌機構與攪拌軸機構。
攪拌軸機構包括攪拌組(601)、攪拌組(602)、攪拌組(603)、攪拌軸(402)。每個攪拌組由槳葉連接器一(604)、雙軸電機(605)、槳葉連接器二(606)、軸承一(607)、軸承二(608)、兩個攪拌槳葉(609)組成，雙軸電機(605)固定在攪拌軸(402)的電機座(610)里，攪拌槳葉(609)通過槳葉連接器與攪拌軸(402)相連。
內桶攪拌機構包括6根攪拌槳葉(701-706)，攪拌槳葉通過銷(801)固定在內筒(107)內壁上。
動力輸出機構(104)包括內筒齒輪(401)、攪拌軸(402)、行星軸一(403)、行星輪一(404)、小齒輪(405)、行星輪二(406)、行星軸二(407)、傳送帶一(408)、電機(409)、行星軸三(410)、行星輪三(411)、軸承一(501)、大帶輪(502)、軸承二(503)、軸承三(504)、傳送帶二(505)、小帶輪(506)；電機帶(409)動小帶輪(506)運動，小帶輪(506)通過傳送帶一(408)和傳送帶二(505)帶動大帶輪(502)運動，大帶輪(502)帶動攪拌軸(402)上的小齒輪(405)，小齒輪(405)與行星輪一(403)、行星輪二(406)、行星輪三(410)嚙合，三個行星輪帶動內筒(107)上的內筒齒輪(401)運動。
本發明的有益效果：
1.實現藥物劑量的監測與控制，使得攪拌后的混合效果更佳。
2.內筒與攪拌架的轉動方向相反，更好的使得污泥與藥物快速均勻混合。
3.通過過濾機構去除污泥中的異物，避免對攪拌機造成損害。
（發明人：曲直;歷福貴;林梓彥）
