公布日：2023.12.01
申請日：2023.09.04
分類號：C02F1/38(2023.01)I;C02F1/00(2023.01)I;B01D33/27(2006.01)I;B01D33/46(2006.01)I;B01D33/76(2006.01)I;B01D33/80(2006.01)I
摘要

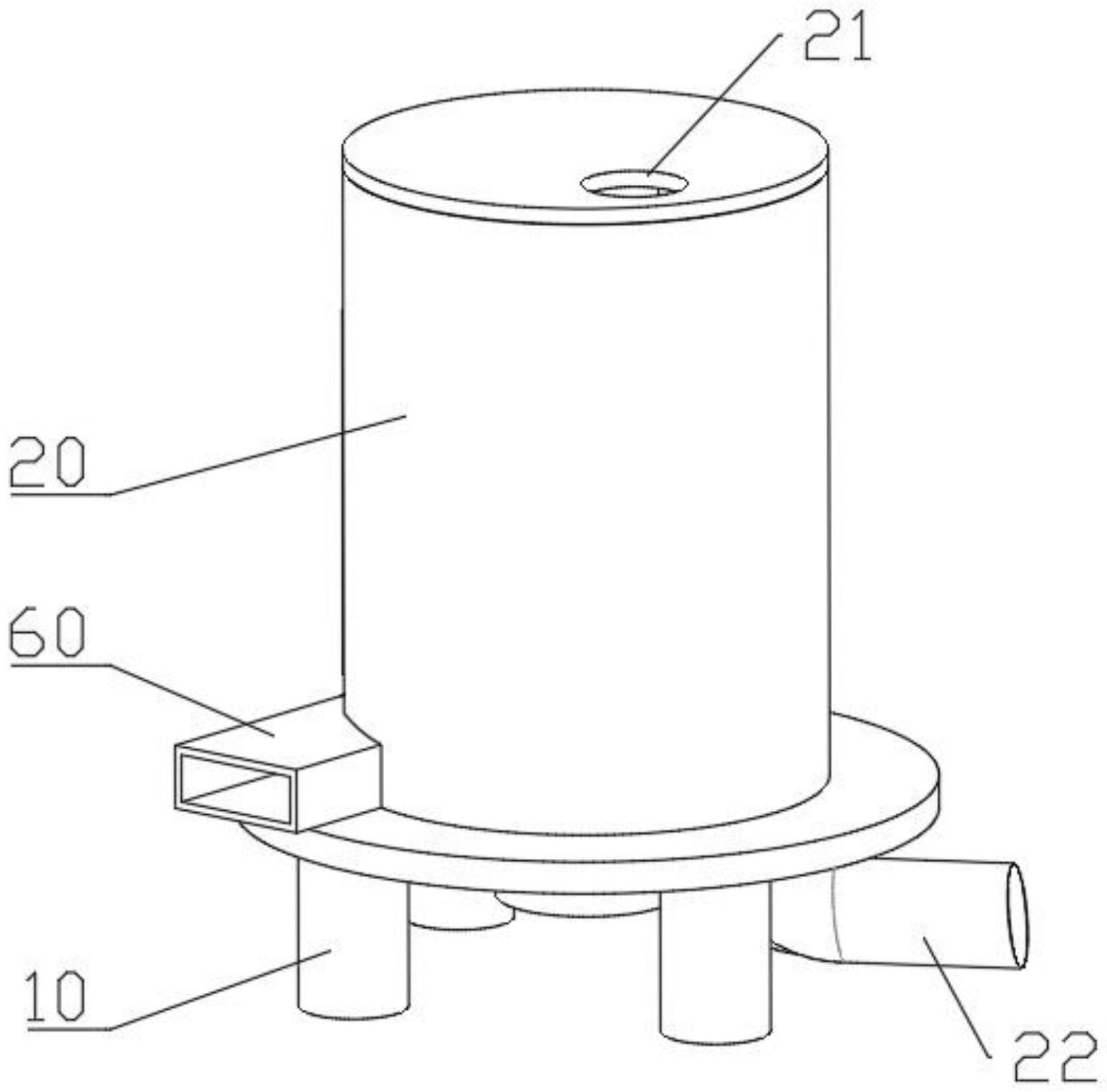

本申請公開了一種便于分離雜物的污水處理設備，包括支撐架、污水處理箱、支撐筒體、多個雜物分離裝置、驅動裝置和排雜管，其中，污水處理箱可拆卸地設置在支撐架上，且污水處理箱上設有進水口，污水處理箱的底部設有排污管；支撐筒體垂直固定設置在污水處理箱內；多個雜物分離裝置等距并排且縱向分布設置在支撐筒體上，每個雜物分離裝置包括螺旋過濾盤和除雜組件，其中，螺旋過濾盤固定設置支撐筒體的外壁上；除雜組件可轉動地設置在螺旋過濾盤上；驅動裝置設置在支撐架上，且驅動裝置與除雜組件相連。由此，能夠自動對附著在污水處理設備上的雜物進行清理，無需人工定期清理，降低了工人的勞動強度，同時有效保障了污水處理效率。
權利要求書
1.一種便于分離雜物的污水處理設備，其特征在于，包括支撐架、污水處理箱、支撐筒體、多個雜物分離裝置、驅動裝置和排雜管，其中，所述污水處理箱可拆卸地設置在所述支撐架上，且所述污水處理箱上設有進水口，所述污水處理箱的底部設有排污管；所述支撐筒體垂直固定設置在所述污水處理箱內；多個所述雜物分離裝置等距并排且縱向分布設置在所述支撐筒體上，每個所述雜物分離裝置包括螺旋過濾盤和除雜組件，其中，所述螺旋過濾盤固定設置所述支撐筒體的外壁上，用于對待處理污水中的雜質進行過濾；所述除雜組件可轉動地設置在所述螺旋過濾盤上，用于對過濾在所述螺旋過濾盤上的所述雜質進行清除；所述驅動裝置設置在所述支撐架上，且所述驅動裝置與所述除雜組件相連，其中，所述驅動裝置，用于驅動所述除雜組件沿著所述螺旋過濾盤的螺旋槽進行轉動；所述排雜管的一端與所述螺旋過濾盤的出口端連通，所述排雜管的另一端貫穿所述污水處理箱并延伸至所述污水處理箱的外部，其中，所述排雜管，用于將所述雜質排出所述污水處理箱。
2.根據權利要求1所述的便于分離雜物的污水處理設備，其特征在于，所述驅動裝置包括花鍵軸、花鍵套筒和驅動機構，其中，所述花鍵軸垂直且可轉動地設置在所述支撐筒體內；所述花鍵套筒可升降地套設在所述花鍵軸上，且所述花鍵套筒的外壁與所述支撐筒體內壁相貼合；所述驅動機構的一端與所述支撐架相連，所述驅動機構的另一端與所述花鍵軸的底端相連，其中，所述驅動機構，用于驅動所述花鍵軸帶動所述花鍵套筒進行轉動。
3.根據權利要求2所述的便于分離雜物的污水處理設備，其特征在于，所述支撐筒體上且靠近所述螺旋過濾盤的上方設有螺旋滑道，所述螺旋過濾盤內壁上設有環形回轉槽。
4.根據權利要求3所述的便于分離雜物的污水處理設備，其特征在于，所述除雜組件包括支撐桿、兩個立柱、擋板、兩個彈簧、刮刀和導向機構，其中，所述支撐桿的一端穿過所述螺旋滑道并與所述花鍵套筒固定相連，所述支撐桿的另一端懸空設置；兩個所述立柱并排且可升降地設置在所述支撐桿上；所述擋板固定設置在兩個所述立柱的頂端；兩個所述彈簧分別套設在對應的所述立柱上，且所述彈簧的一端與所述擋板固定相連，所述彈簧的另一端與所述支撐桿固定相連；所述刮刀固定設置在兩個所述立柱的底端，且所述刮刀與所述螺旋過濾盤抵觸相連；所述導向機構的一端與所述刮刀端壁固定相連，所述導向機構的另一端抵觸在所述環形回轉槽內。
5.根據權利要求4所述的便于分離雜物的污水處理設備，其特征在于，所述導向機構包括套筒、導桿和張緊彈簧，其中，所述套筒的一端與所述刮刀端壁固定相連；所述導桿可移動地設置在所述套筒內，且所述導桿的一端抵觸在所述的環形回轉槽內；所述張緊彈簧設置在所述套筒內，且所述張緊彈簧的一端與所述導桿的另一端相連，所述張緊彈簧的另一端與所述套筒的內腔底壁固定相連。
6.根據權利要求5所述的便于分離雜物的污水處理設備，其特征在于，所述雜物分離裝置還包括攔截機構，所述攔截機構可升降地設置在所述螺旋過濾盤上，用于對待處理污水中的雜質進行攔截。
7.根據權利要求6所述的便于分離雜物的污水處理設備，其特征在于，所述攔截機構包括螺旋狀壓板、多個滑桿、多個壓縮彈簧、多個支撐板和多組攔截桿，其中，所述螺旋過濾盤側壁上設有連通所述環形回轉槽的螺旋狀凹槽，所述螺旋狀壓板可滑動地設置在所述螺旋狀凹槽內，且所述螺旋狀壓板上且靠近所述導桿的一側設有倒角；多個所述滑桿螺旋等距排列且可升降地設置在所述螺旋過濾盤上，且所述滑桿的一端與所述螺旋狀壓板的底壁固定相連，所述滑桿的另一端貫穿所述螺旋狀凹槽并延伸至所述螺旋過濾盤的下方；多個所述壓縮彈簧分別套設在對應的所述滑桿上，且所述壓縮彈簧的一端與所述螺旋狀壓板的底壁固定相連，所述壓縮彈簧的另一端與所述螺旋狀凹槽的底壁固定相連；多個所述支撐板分別垂直設置在對應的所述滑桿的另一端；多組所述攔截桿分別垂直設置在對應的所述支撐板上，且所述攔截桿的頂端貫穿所述螺旋過濾盤的底壁并延伸至螺旋狀壓板頂壁下方。
發明內容
本申請旨在至少在一定程度上解決相關技術中的技術問題之一。
為此，本申請的一個目的在于提供一種便于分離雜物的污水處理設備，能夠自動對附著在污水處理設備上的雜物進行清理，無需人工定期清理，降低了工人的勞動強度，同時有效保障了污水處理效率。
為達到上述目的，本申請第一方面實施例提出了一種便于分離雜物的污水處理設備，包括支撐架、污水處理箱、支撐筒體、多個雜物分離裝置、驅動裝置和排雜管，其中，所述污水處理箱可拆卸地設置在所述支撐架上，且所述污水處理箱上設有進水口，所述污水處理箱的底部設有排污管；所述支撐筒體垂直固定設置在所述污水處理箱內；多個所述雜物分離裝置等距并排且縱向分布設置在所述支撐筒體上，每個所述雜物分離裝置包括螺旋過濾盤和除雜組件，其中，所述螺旋過濾盤固定設置所述支撐筒體的外壁上，用于對待處理污水中的雜質進行過濾；所述除雜組件可轉動地設置在所述螺旋過濾盤上，用于對過濾在所述螺旋過濾盤上的所述雜質進行清除；所述驅動裝置設置在所述支撐架上，且所述驅動裝置與所述除雜組件相連，其中，所述驅動裝置，用于驅動所述除雜組件沿著所述螺旋過濾盤的螺旋槽進行轉動；所述排雜管的一端與所述螺旋過濾盤的出口端連通，所述排雜管的另一端貫穿所述污水處理箱并延伸至所述污水處理箱的外部，其中，所述排雜管，用于將所述雜質排出所述污水處理箱。
本申請實施例的便于分離雜物的污水處理設備，能夠自動對附著在污水處理設備上的雜物進行清理，無需人工定期清理，降低了工人的勞動強度，同時有效保障了污水處理效率。
另外，根據本申請上述提出的便于分離雜物的污水處理設備還可以具有如下附加的技術特征：
在本申請的一個實施例中,所述驅動裝置包括花鍵軸、花鍵套筒和驅動機構，其中，所述花鍵軸垂直且可轉動地設置在所述支撐筒體內；所述花鍵套筒可升降地套設在所述花鍵軸上，且所述花鍵套筒的外壁與所述支撐筒體內壁相貼合；所述驅動機構的一端與所述支撐架相連，所述驅動機構的另一端與所述花鍵軸的底端相連，其中，所述驅動機構，用于驅動所述花鍵軸帶動所述花鍵套筒進行轉動。
在本申請的一個實施例中,所述支撐筒體上且靠近所述螺旋過濾盤的上方設有螺旋滑道，所述螺旋過濾盤內壁上設有環形回轉槽。
在本申請的一個實施例中,所述除雜組件包括支撐桿、兩個立柱、擋板、兩個彈簧、刮刀和導向機構，其中，所述支撐桿的一端穿過所述螺旋滑道并與所述花鍵套筒固定相連，所述支撐桿的另一端懸空設置；兩個所述立柱并排且可升降地設置在所述支撐桿上；所述擋板固定設置在兩個所述立柱的頂端；兩個所述彈簧分別套設在對應的所述立柱上，且所述彈簧的一端與所述擋板固定相連，所述彈簧的另一端與所述支撐桿固定相連；所述刮刀固定設置在兩個所述立柱的底端，且所述刮刀與所述螺旋過濾盤抵觸相連；所述導向機構的一端與所述刮刀端壁固定相連，所述導向機構的另一端抵觸在所述環形回轉槽內。
在本申請的一個實施例中,所述導向機構包括套筒、導桿和張緊彈簧，其中，所述套筒的一端與所述刮刀端壁固定相連；所述導桿可移動地設置在所述套筒內，且所述導桿的一端抵觸在所述的環形回轉槽內；所述張緊彈簧設置在所述套筒內，且所述張緊彈簧的一端與所述導桿的另一端相連，所述張緊彈簧的另一端與所述套筒的內腔底壁固定相連。
在本申請的一個實施例中,所述雜物分離裝置還包括攔截機構，所述攔截機構可升降地設置在所述螺旋過濾盤上，用于對待處理污水中的雜質進行攔截。
在本申請的一個實施例中,所述攔截機構包括螺旋狀壓板、多個滑桿、多個壓縮彈簧、多個支撐板和多組攔截桿，其中，所述螺旋過濾盤側壁上設有連通所述環形回轉槽的螺旋狀凹槽，所述螺旋狀壓板可滑動地設置在所述螺旋狀凹槽內，且所述螺旋狀壓板上且靠近所述導桿的一側設有倒角；多個所述滑桿螺旋等距排列且可升降地設置在所述螺旋過濾盤上，且所述滑桿的一端與所述螺旋狀壓板的底壁固定相連，所述滑桿的另一端貫穿所述螺旋狀凹槽并延伸至所述螺旋過濾盤的下方；多個所述壓縮彈簧分別套設在對應的所述滑桿上，且所述壓縮彈簧的一端與所述螺旋狀壓板的底壁固定相連，所述壓縮彈簧的另一端與所述螺旋狀凹槽的底壁固定相連；多個所述支撐板分別垂直設置在對應的所述滑桿的另一端；多組所述攔截桿分別垂直設置在對應的所述支撐板上，且所述攔截桿的頂端貫穿所述螺旋過濾盤的底壁并延伸至螺旋狀壓板頂壁下方。
（發明人：韓豐鍇;韓祥瑞）
