公布日：2023.04.14
申請日：2023.01.09
分類號：C02F9/00(2023.01)I;H01M10/54(2006.01)I;H01M6/52(2006.01)I;F16L21/02(2006.01)I;C02F1/463(2023.01)N;C02F1/00(2023.01)N;C02F1/40(2023.01)N;
B01D29/03(2006.01)N;B01D29/96(2006.01)N
摘要
本發明涉及一種可密封的電解液廢水處理器，包括處理箱和控氣組件，所述處理箱的內部下端安裝有入流室，所述入流室的左壁內部安裝有密封擠壓組件，所述密封圈的內側連接有充氣夾層，所述控氣組件設置于充氣夾層的上端。本發明的有益效果是：該可密封的電解液廢水處理器，通過對密封圈進行充氣防護，避免影響密封圈的密封性，影響其使用壽命，分流板和整流柵的分流設計讓液體能充分被電極網進行接觸處理，提高工作效率，過濾板的便捷拆卸，在使用維修時便于更換，上蓋組件和移動刮取組件的配合使用，更便捷的將絮凝產生的污泥刮取，防護組件和攀爬組件的設置可以在操作人員對設備進行維修時提供穩定的防護，減少安全隱患。
權利要求書

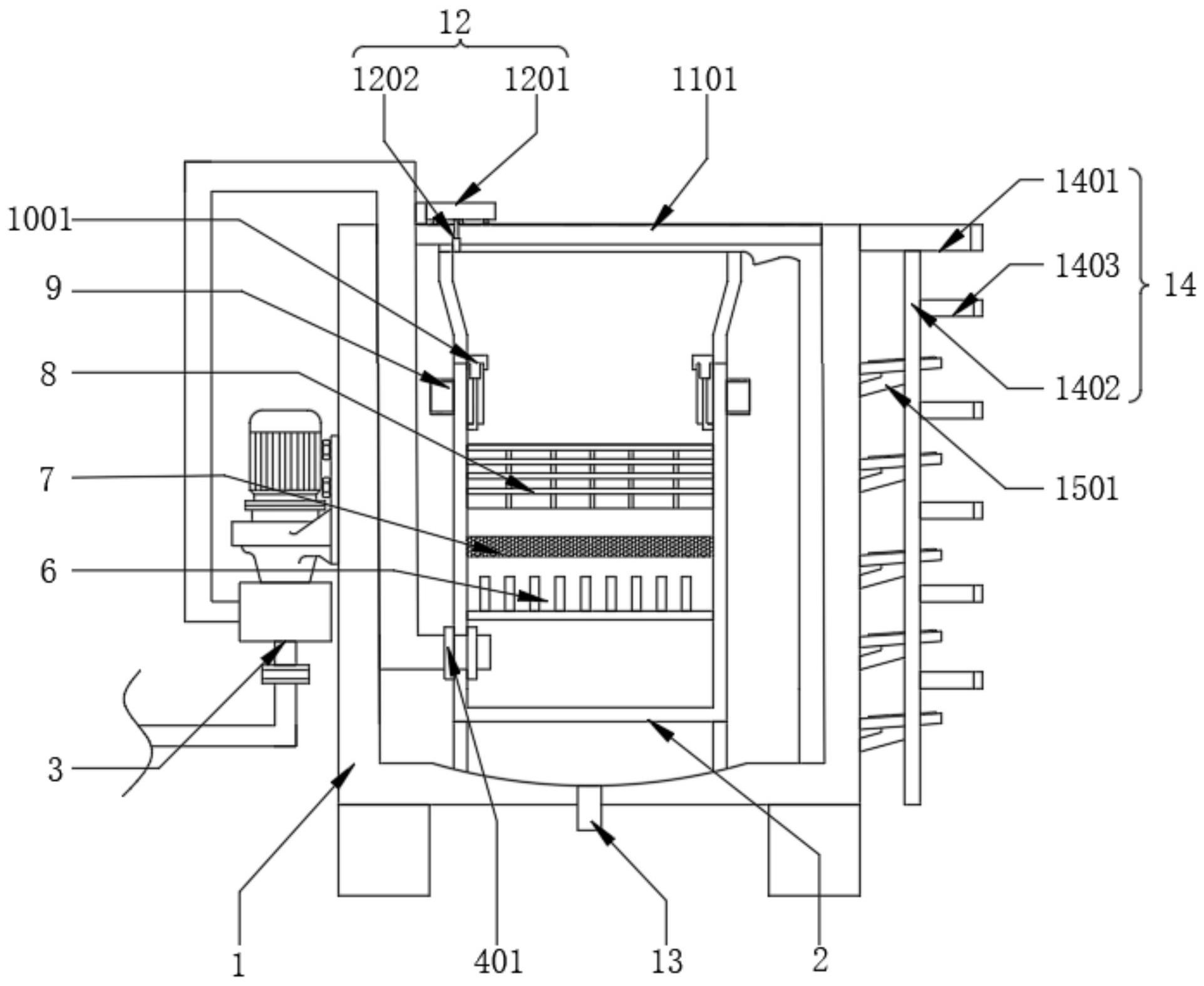

1.一種可密封的電解液廢水處理器，其特征在于，包括處理箱(1)和控氣組件(5)，所述處理箱(1)的內部下端安裝有入流室(2)，且處理箱(1)的左端連接有抽液泵管(3)，所述入流室(2)的左壁內部安裝有密封擠壓組件(4)，且密封擠壓組件(4)包括密封圈(401)和充氣夾層(402)，所述密封圈(401)的內側連接有充氣夾層(402)，所述控氣組件(5)設置于充氣夾層(402)的上端，且控氣組件(5)包括壓塊(501)和復位拉伸彈簧(502)，所述壓塊(501)的下端左右兩側均設置有復位拉伸彈簧(502)。
2.根據權利要求1所述的一種可密封的電解液廢水處理器，其特征在于，所述控氣組件(5)還包括充氣管(503)、擠壓桿(504)和止回板(505)，所述壓塊(501)的下端中部連接有擠壓桿(504)，且擠壓桿(504)的下端連接有止回板(505)，所述復位拉伸彈簧(502)的下端連接有充氣管(503)。
3.根據權利要求1所述的一種可密封的電解液廢水處理器，其特征在于，所述入流室(2)的內部左右兩壁中端從下到上依次設置有分流板(6)、整流柵(7)和電極網(8)，且入流室(2)的左右兩壁內部上端均安裝有出流孔(9)，所述處理箱(1)的下壁中部設置有出水口(13)。
4.根據權利要求3所述的一種可密封的電解液廢水處理器，其特征在于，所述出流孔(9)的內側連接有便拆阻隔組件(10)，且便拆阻隔組件(10)包括上夾塊(1001)、齒形槽(1002)、下夾塊(1003)和過濾板(1004)，所述上夾塊(1001)的內側設置有齒形槽(1002)，且上夾塊(1001)的下端連接有下夾塊(1003)，所述下夾塊(1003)的內側設置有過濾板(1004)。
5.根據權利要求1所述的一種可密封的電解液廢水處理器，其特征在于，所述入流室(2)的上端設置有上蓋組件(11)，且上蓋組件(11)的上端設置有移動刮取組件(12)。
6.根據權利要求5所述的一種可密封的電解液廢水處理器，其特征在于，所述上蓋組件(11)包括上蓋板(1101)、移動滑槽(1102)、刮取槽(1103)和限位塊(1104)，所述上蓋板(1101)的上壁前后兩端均設置有移動滑槽(1102)，且上蓋板(1101)的內部中端開設有刮取槽(1103)，所述上蓋板(1101)的上端左側設置有限位塊(1104)。
7.根據權利要求5所述的一種可密封的電解液廢水處理器，其特征在于，所述移動刮取組件(12)包括移動車(1201)和伸縮刮取板(1202)，且移動車(1201)的下端安裝有伸縮刮取板(1202)。
8.根據權利要求1所述的一種可密封的電解液廢水處理器，其特征在于，所述處理箱(1)的右側上端設置有防護組件(14)，且處理箱(1)的右側中部連接有攀爬組件(15)。
9.根據權利要求8所述的一種可密封的電解液廢水處理器，其特征在于，所述防護組件(14)包括固定架(1401)、手扶架(1402)和防護欄(1403)，所述固定架(1401)的下端連接有手扶架(1402)，且手扶架(1402)的右端連接有防護欄(1403)。
10.根據權利要求8所述的一種可密封的電解液廢水處理器，其特征在于，所述攀爬組件(15)包括支撐塊(1501)、腳踏板(1502)和防滑塊(1503)，所述支撐塊(1501)的上端焊接有腳踏板(1502)，且腳踏板(1502)的上端粘接有防滑塊(1503)。
發明內容
本發明的目的在于提供一種可密封的電解液廢水處理器，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種可密封的電解液廢水處理器，包括處理箱和控氣組件，所述處理箱的內部下端安裝有入流室，且處理箱的左端連接有抽液泵管，所述入流室的左壁內部安裝有密封擠壓組件，且密封擠壓組件包括密封圈和充氣夾層，所述密封圈的內側連接有充氣夾層，所述控氣組件設置于充氣夾層的上端，且控氣組件包括壓塊和復位拉伸彈簧，所述壓塊的下端左右兩側均設置有復位拉伸彈簧。
進一步的，所述控氣組件還包括充氣管、擠壓桿和止回板，所述壓塊的下端中部連接有擠壓桿，且擠壓桿的下端連接有止回板，所述復位拉伸彈簧的下端連接有充氣管。
進一步的，所述入流室的內部左右兩壁中端從下到上依次設置有分流板、整流柵和電極網，且入流室的左右兩壁內部上端均安裝有出流孔，所述處理箱的下壁中部設置有出水口。
進一步的，所述出流孔的內側連接有便拆阻隔組件，且便拆阻隔組件包括上夾塊、齒形槽、下夾塊和過濾板，所述上夾塊的內側設置有齒形槽，且上夾塊的下端連接有下夾塊，所述下夾塊的內側設置有過濾板。
進一步的，所述入流室的上端設置有上蓋組件，且上蓋組件的上端設置有移動刮取組件。
進一步的，所述上蓋組件包括上蓋板、移動滑槽、刮取槽和限位塊，所述上蓋板的上壁前后兩端均設置有移動滑槽，且上蓋板的內部中端開設有刮取槽，所述上蓋板的上端左側設置有限位塊。
進一步的，所述移動刮取組件包括移動車和伸縮刮取板，且移動車的下端安裝有伸縮刮取板。
進一步的，所述處理箱的右側上端設置有防護組件，且處理箱的右側中部連接有攀爬組件。
進一步的，所述防護組件包括固定架、手扶架和防護欄，所述固定架的下端連接有手扶架，且手扶架的右端連接有防護欄。
進一步的，所述攀爬組件包括支撐塊、腳踏板和防滑塊，所述支撐塊的上端焊接有腳踏板，且腳踏板的上端粘接有防滑塊。
與現有技術相比，本發明的有益效果是：對密封圈進行充氣防護，避免影響禁錮連接的密封性受損受潮生銹，影響其使用壽命，分流板和整流柵的分流設計可以讓液體能充分被電極網進行接觸處理，提高工作效率，過濾板的便拆卸，可以在使用維修過程便于更換，避免影響廢水處理效率，上蓋組件和移動刮取組件之間的配合使用，可以更便捷的將絮凝產生的污泥進行刮取，防護組件和攀爬組件的配合使用可以在操作人員對設備進行維修時提供更穩定的防護，減少安全隱患。
1、本發明在使用過程中，是在外部利用抽液泵管，將廢水抽入入流室中進行電解處理，抽液泵管的管道與入流室之間通過密封圈進行連接，密封圈通過螺絲進行固定，在管道與入流室的通孔連接處會通過充氣夾層進行擠壓，然后再通過按壓壓塊，讓充氣管保持暢通進行充氣，氣充足后再松開壓塊，在復位拉伸彈簧的作用下，以及氣壓的作用下，讓止回板對充氣管的底端進行有效密封，避免漏氣，通過此氣密性的密封結構，可以避免影響密封圈連接的密封性，使其受潮生銹，影響使用壽命。
2、本發明在使用過程中，將廢水通入入流室中后，會先經過分流板將廢水液進行有效分流，然后再經過更加精細的整流柵對廢水進行二次分流，讓分流后的廢水溶液可以精細化的接觸到電極網，被電極網進行充分接觸處理，提高處理的工作效率。
3、本發明在使用過程中，電解絮凝處理后的溶液，在水流氣壓的作用下，絮凝物向上偏移，而處理后的水會通過出流孔進行流出入流室，再通過出水口排出，為避免部分絮凝物隨著水流通過出流孔流出，特通過過濾板進行阻隔，在過濾板的外部通過相互咬合的上夾塊和下夾塊進行夾持連接，在拆除時，則通過左右滑動上夾塊，讓上夾塊與下夾塊錯位拆除，避免受到齒形槽的影響，通過此設置可以在使用維修過程便于更換，避免影響廢水處理效率。
4、本發明在絮凝物受水流沖擊漂浮在入流室的頂端時，通過可控的移動車，滑動在移動滑槽中，然后再通過伸縮刮取板，將污泥進行刮出，然后伸縮刮取板收縮，移動車移動到限位塊處停止，再延長伸縮刮取板進行重復工作，通過此設置可以通過簡單的設置進行刮取，避免繁瑣的運轉方式提高后續維修成本。
5、本發明在設備的右端焊接有支撐塊，支撐塊的上端焊接有腳踏板，且腳踏板與支撐塊的角度微微向內側偏移，讓維修人員進行攀爬維修時，身體的重心可以向設備傾斜，不易導致向后摔倒，且腳踏板上設置有防滑塊，可以進行防滑，進一步提高安全性，然后在攀爬組件的外側，還通過手扶架和防護欄進行再一次的防護，可以在操作人員對設備進行維修時提供更穩定的防護，減少安全隱患。
（發明人：劉訓兵）
