公布日：2023.04.14
申請日：2023.01.06
分類號：C02F9/00(2023.01)I;C02F103/10(2006.01)N;C02F1/24(2023.01)N;C02F1/62(2023.01)N;C02F5/02(2023.01)N;C02F5/06(2023.01)N;C02F5/04(2023.01)N;C02F5/
12(2023.01)N;C02F1/52(2023.01)N;C02F1/56(2023.01)N;C02F1/78(2023.01)N;C02F1/461(2023.01)N;C02F1/467(2023.01)N;C02F3/30(2023.01)N;C02F1/58
(2023.01)N;C02F1/44(2023.01)N;C02F1/66(2023.01)N;C02F1/00(2023.01)N
摘要
本發明公開了一種氣田廢水處理工藝，屬于廢水處理技術領域，解決了現有技術對壓裂返排液處理效果不好，成本較高的技術問題；所述的處理工藝包括調節均質，還包括氣浮反應、高級氧化、生化處理、除硼處理和膜處理，所述氣浮反應是在廢水中加入有機破膠劑10-300ppm、硬水軟化劑50-1100ppm、重金屬捕捉劑1-200ppm、絮凝劑1‰-2‰、助凝劑10-100ppm，氣動攪拌后得到上清液，所述高級氧化包括對氣浮反應得到的上清液進行臭氧氧化、鐵碳微電解和電催化氧化，所述生化處理包括對高級氧化后的污水進行厭氧脫氮和好氧處理；本發明具有藥劑加量少，工藝簡單穩定，處理效率高，無二次污染的優點。
權利要求書
1.一種氣田廢水處理工藝，包括調節均質，其特征在于，還包括依次進行的氣浮反應、高級氧化、生化處理、除硼處理和膜處理；所述氣浮反應是在廢水中加入有機破膠劑10-300ppm、硬水軟化劑50-1100ppm、重金屬捕捉劑1-200ppm、絮凝劑1‰-2‰和助凝劑10-100ppm，氣動攪拌后得到上清液；所述高級氧化包括對氣浮反應得到的上清液進行臭氧氧化、鐵碳微電解和電催化氧化；所述生化處理包括對高級氧化后的污水進行厭氧脫氮和好氧處理，所述厭氧脫氮回流比為80％-200％。
2.根據權利要求1所述的一種氣田廢水處理工藝，其特征在于，所述調節均質具體是：將廢水pH調節為6-9，重力沉降16-24h，除去大部分沉泥及回收浮油。
3.根據權利要求1所述的一種氣田廢水處理工藝，其特征在于，所述有機破膠劑為HJP-103，所述硬水軟化劑為碳酸鈣、無水硫酸鈉、氧化鈣、磷酸鈉、EDTA二鈉、EDTA四鈉中的任意一種或多種混合，所述重金屬捕捉劑為硫化鈉、水玻璃、碳酸鈉、磷酸鈉、硅酸鎂鋁、聚合氯化鋁、有機硫聚合物TMT、HMC-M1重捕劑、黃原酸酯、二硫代胺基甲酸鹽中的任意一種或多種混合，所述絮凝劑為PAC或聚合硫酸鐵，所述助凝劑為陽離子PAM。
4.根據權利要求1所述的一種氣田廢水處理工藝，其特征在于，在進行鐵碳微電解時，還加入有絮凝劑，所述絮凝劑采用KW3820或陽離子PAM。
5.根據權利要求1所述的一種氣田廢水處理工藝，其特征在于，所述電催化氧化在電催化氧化池內進行，池內至少設置有兩組電催化氧化裝置，所述的電催化氧化裝置采用摻雜金屬氧化物鈦基電極的雙功能電極。
6.根據權利要求1所述的一種氣田廢水處理工藝，其特征在于，所述除硼處理將污水中硼含量降低至0.5mg/L以下。
7.根據權利要求1所述的一種氣田廢水處理工藝，其特征在于，所述除硼處理采用KL+CC濾料。
8.根據權利要求1所述的一種氣田廢水處理工藝，其特征在于，所述膜處理包括微濾膜、超濾膜和反滲透膜處理單元。
9.根據權利要求8所述的一種氣田廢水處理工藝，其特征在于，所述微濾膜和超濾膜分別截留大于0.1-1微米和大于0.001-0.01微米的膠體及細微顆粒，所述反滲透膜采用一級兩段式超高壓反滲透膜。
10.根據權利要求1所述的一種氣田廢水處理工藝，其特征在于，所述氣浮反應階段停留時間為2-16h，所述高級氧化階段停留時間為5-10h，所述生化處理階段停留時間為20-50h，所述除硼處理階段停留時間為2-8h，所述膜處理階段停留時間為0.5-4h。
發明內容
本發明是為了解決現有技術對壓裂返排液處理效果不好，成本較高的技術問題，目的在于提供一種氣田廢水處理工藝，有效地降解了有機物、去除重金屬，并降低了COD，工藝設置合理，藥劑加量少，工藝簡單穩定，處理效率高，無二次污染，實現了礦物油、雜質和水的有效分離。
本發明通過下述技術方案實現：
一種氣田廢水處理工藝，包括調節均質，還包括依次進行的氣浮反應、高級氧化、生化處理、除硼處理和膜處理；
所述氣浮反應是在廢水中加入有機破膠劑10-300ppm、硬水軟化劑50-1100ppm、重金屬捕捉劑1-200ppm、絮凝劑1‰-2‰、助凝劑10-100ppm，氣動攪拌后得到上清液；
所述高級氧化包括對氣浮反應得到的上清液進行臭氧氧化、鐵碳微電解和電催化氧化；
所述生化處理包括對高級氧化后的污水進行厭氧脫氮和好氧處理，所述厭氧脫氮回流比為80％-200％。

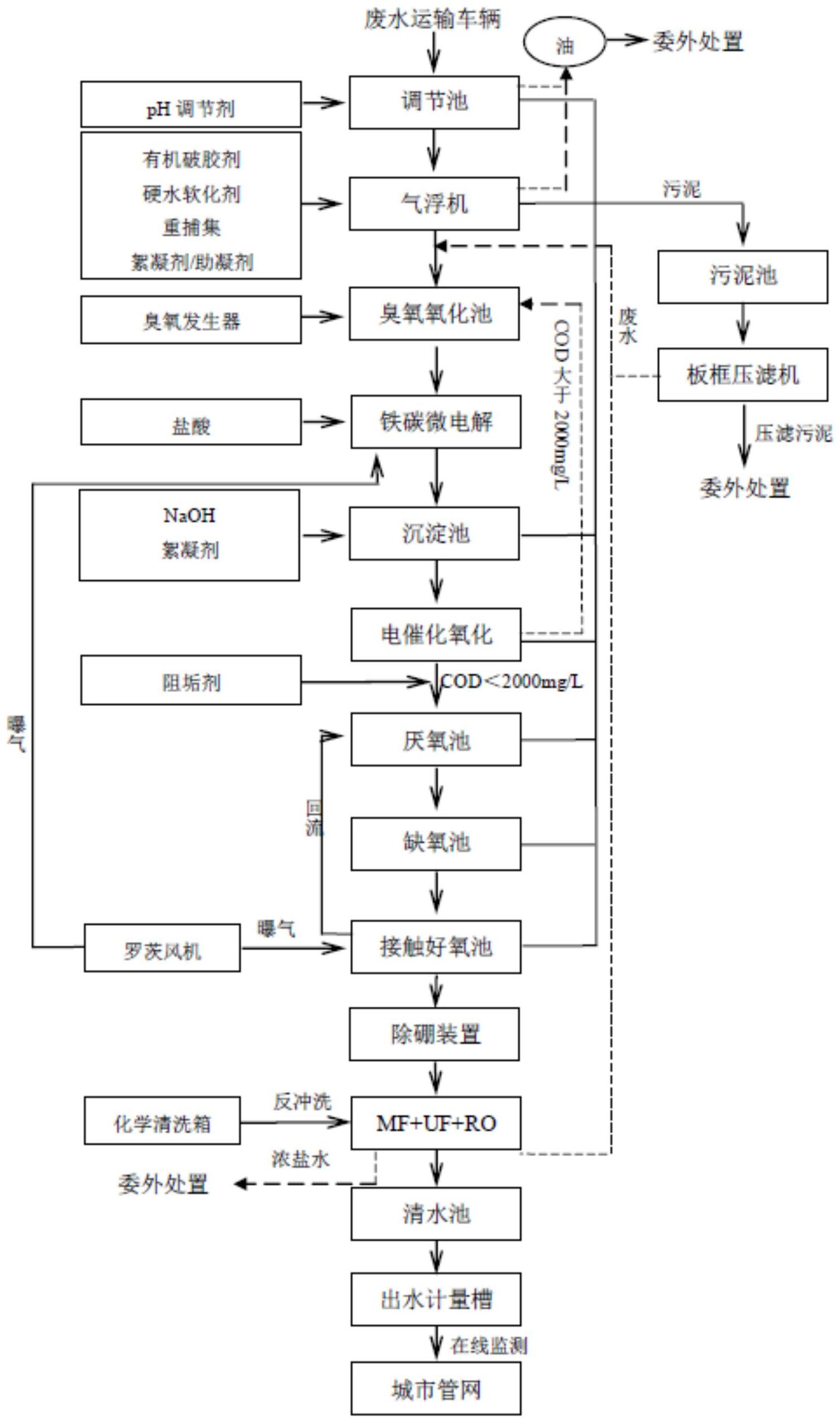

本發明對廢水進行處理時，先通過調節均質將廢水調節到合適的pH并除去大部分沉泥及回收浮油，然后通過氣浮反應加藥處理，排出污泥，得到上清液，再通過臭氧氧化分解部分有機物，并達到脫色目的，通過鐵碳微電解將難降解的有機物轉化為較易生物降解的有機物，將部分有毒的有機物轉化為低毒或者無毒的有機物，去除部分COD，通過電催化氧化將廢水中的難降解及有毒物質分解為低分子且低毒或無毒物質，為后續生化處理提供有利條件。
之后在厭氧脫氮中，利用馴化的兼性厭氧微生物的水解作用，將大分子有機物轉化為利于好氧微生物降解的小分子有機物，通過反硝化菌反硝化作用，去除廢水中的硝酸鹽或反硝酸鹽，達到脫氮的目的，再進行接觸氧化，在曝氣條件下，利用定向馴化耐鹽微生物，在高鹽條件下對溶解性和膠體有機物徹底分解；最后進行除硼處理，降低廢水中的硼含量，并通過膜處理達到脫鹽，除重金屬及放射性離子的目的，得到符合要求的清水。
本發明結合物理、電化學與生物方法結合處理氣田廢水，采用了先化學降解，再生化處置的順序，防止廢水中的有毒有害或難降解物質對生化微生物的不利影響，本發明的處理藥劑價格低廉，來源廣，加量低，處理工藝簡單易行，整套流程固相、水相、油相分離速度快，CODr、氨氮、總磷等指標均能快速降低至標準要求值，藥劑投加量少，節約了處理成本，并且回收了壓裂返排液中的原油，無害化處理后污水進入城市管網，既節約了清水資源，又避免了氣田廢水外排污染環境的問題。
進一步地，所述調節均質具體是：將廢水pH調節為6-9，重力沉降16-24h，除去大部分沉泥及回收浮油。具體地，調節均質在調節池中進行，通過加入鹽酸、燒堿溶液(濃度20％-40％)，調整污水pH至6-9，為后續處理提供適合的酸堿環境，利用浮動收油筒將調節池中廢水表面的油水混合物集中收集到油水分離器，保障調節池內沒有浮油，進入油水分離器的混合液再經油水分離(重力分離)，分離出的礦物油外委處置，水相返回調節池。
進一步地，所述有機破膠劑為HJP-103(開封市恒聚生物科技有限公司)，所述硬水軟化劑為碳酸鈣、無水硫酸鈉、氧化鈣、磷酸鈉、EDTA二鈉、EDTA四鈉中的任意一種或多種混合，所述重金屬捕捉劑為硫化鈉、水玻璃、碳酸鈉、磷酸鈉、硅酸鎂鋁、聚合氯化鋁、有機硫聚合物TMT、HMC-M1重捕劑、黃原酸酯、二硫代胺基甲酸鹽中的任意一種或多種混合，所述絮凝劑為PAC或聚合硫酸鐵，所述助凝劑為陽離子PAM。
進一步地，在進行鐵碳微電解時，還加入有絮凝劑，所述絮凝劑采用KW3820或陽離子PAM。通過Fe/C原電池的氧化還原作用，產生的氧化還原反應、原電池反應、電化學富集、物理吸附、混凝沉淀等一系列反應，使水體中的有機物斷鏈開環、碳化，將難降解的有機物轉化為較易生物降解的有機物，將部分有毒的有機物轉化為低毒或者無毒的有機物，去除部分COD，同時，利用絮凝劑絮凝沉淀除去廢水中的鐵/亞鐵離子，及部分有機污染物和懸浮物。所述的鐵碳微電解采用一體式燒結填料，避免了傳統設備易鈍化、產生大量鐵泥等問題。
進一步地，所述電催化氧化在電催化氧化池內進行，池內至少設置有兩組電催化氧化裝置，所述的電催化氧化裝置采用摻雜金屬氧化物鈦基電極的雙功能電極。電催化氧化池利用“摻雜金屬氧化物鈦基電極”雙功能電極，其陽極面和陰極面產生的電勢差，分別起到氧化分解有機物和還原沉淀金屬離子的作用，具體地，其一面是添加稀土金屬的多元金屬氧化物電催化陽極面，具有高等級電催化氧化活性功能，使結構相對穩定的有機物降解、礦化，另一面是電催化陰極面，具有電化學還原活性功能，使重金屬離子電沉積去除。
進一步地，所述除硼處理將污水中硼含量降低至0.5mg/L以下。
進一步地，所述除硼處理采用KL+CC濾料。在KL處理含硼廢水過程中，30％的KL出水回流用于獲得硼濃縮液，濃縮液中硼含量越高，越容易使聚合粒子以B5O6(OH)4存在，硼可以很容易的被高效的吸附掉，并同時去除他們的氫氧化物，CC具有很高的去除硼的能力,相較于離子交換樹脂，反滲透或其他傳統技術，該技術在清洗吸附劑時消耗很少的化學藥劑，這種獨特的方法可以有效的處理大量的水。
進一步地，所述膜處理包括微濾膜、超濾膜和反滲透膜處理單元。
進一步地，所述微濾膜和超濾膜分別截留大于0.1-1微米和大于0.001-0.01微米的膠體及細微顆粒，所述反滲透膜采用一級兩段式超高壓反滲透膜。微濾膜和超濾膜的設置可以為反滲透膜組件提供一道保護屏障，保證其穩定運行。
進一步地，所述氣浮反應階段停留時間為2-16h，所述高級氧化階段停留時間為5-10h，所述生化處理階段停留時間為20-50h，所述除硼處理階段停留時間為2-8h，所述膜處理階段停留時間為0.5-4h。
本發明與現有技術相比，具有如下的優點和有益效果：
1.本發明結合物理、電化學與生物方法結合處理氣田廢水，采用了先化學降解，再生化處置的順序，防止廢水中的有毒有害或難降解物質對生化微生物的不利影響，通過臭氧氧化、鐵碳微電解和電催化氧化的組合工藝，并設置合適的回流比，有效地降解了有機物并降低了COD，為后續生化處理提供了有利條件，同時處理藥劑價格低廉，來源廣，加量低，工藝簡單易行，整套流程固相、水相、油相分離速度快，CODr、氨氮、總磷等指標均能快速降低至標準要求值。
2.本發明在電催化氧化工藝段使用“摻雜金屬氧化物鈦基電極”的雙功能電極，不僅具有高等級電催化氧化活性功能，能夠使結構相對穩定的有機物降解和礦化，還具有電化學還原活性功能，將重金屬離子電沉積去除，同時“摻雜金屬氧化物鈦基電極”的雙功能電極壽命長，可降低成本，避免了普通電催化氧化對電源脈沖數量要求高，且陰極板更換頻繁，壽命短的問題。
3.本發明生化處理使用的厭氧和好氧微生物，均為自主長時間馴化培養，經過1-2月馴化后再投放，避免了市售菌種對高鹽水質不適應，存活率低，掛膜不明顯，處理效果不佳甚至無效果的問題。
4.本發明除硼處理采用KL+CC濾料，具有很高的除硼的能力，能夠有效地將硼含量降低至0.5mg/L以下，處理效率高。
5.本發明采用微濾(MF)+超濾(UF)+反滲透(RO)組合工藝，可有效去除膠體和細微顆粒，并達到脫鹽，脫除重金屬及放射性離子的目的。
6.本發明的處理工藝可接納嚴重超標污水，進水COD最高濃度可接受20000mg/L，實際運行過程中，可根據源水水質進行工藝越級，以降低處理成本。
（發明人：張?jiān)?span style="font-family: Calibri;">;阮小凱;郭建彬）
