公布日：2023.03.17
申請日：2022.12.07
分類號：C12P7/625(2022.01)I;C12M1/38(2006.01)I;C12M1/36(2006.01)I;C12M1/34(2006.01)I;C12M1/02(2006.01)I;C12M1/04(2006.01)I;C12M1/00(2006.01)I;C02F11
/02(2006.01)I
摘要
本發明涉及污泥資源化利用技術領域，具體涉及一種剩余污泥發酵液中碳源高效轉化為PHA的工藝方法。剩余污泥在適宜條件下通過堿性發酵可以提高有機物轉化為小分子揮發酸的含量，并釋放大量氨氮和無機磷。對含有高氨氮的發酵液進行化學預處理，減少游離氨對合成PHA混菌的毒性抑制，從而提高污泥中碳源的利用率，轉換成更多的PHA。同時在預處理過程中可以進行氮磷資源的回收利用，得到高價值附加產品鳥糞石，且不需要額外調節酸堿，在資源回收的同時節省成本。本發明工藝方法減少了廢水處理過程中的剩余污泥排放量，同時實現剩余污泥中氮磷營養物質的回收、碳源的高效利用并轉化為環境友好型生物材料。
權利要求書

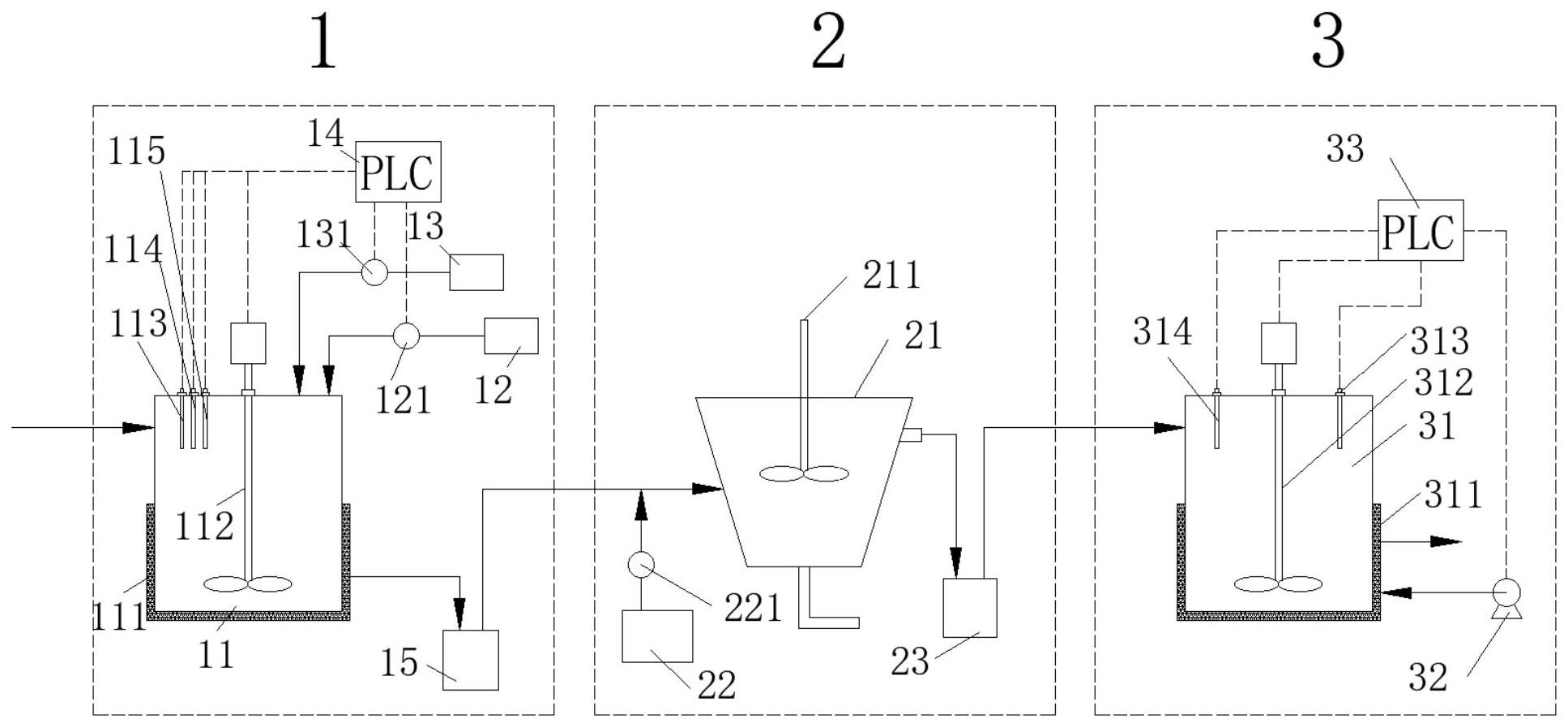

1.一種剩余污泥發酵液中碳源高效轉化為PHA的工藝方法，其特征在于，包括以下步驟：S1、濃縮后的剩余污泥補入發酵罐(11)中進行發酵；S2、發酵結束后發酵液轉移至預處理裝置(21)進行預處理；S3、對合成PHA反應器(31)中的合成PHA混菌進行馴化、富集；S4、預處理后的發酵液進入合成PHA混菌馴化后的合成PHA反應器(31)，反應結束后得到PHA。
2.根據權利要求1所述的一種剩余污泥發酵液中碳源高效轉化為PHA的工藝方法，其特征在于：所述的步驟S1中剩余污泥為污水處理廠二沉池回流污泥，剩余污泥濃縮后TSS為10～40g/L。
3.根據權利要求1所述的一種剩余污泥發酵液中碳源高效轉化為PHA的工藝方法，其特征在于：所述的步驟S1中發酵參數為pH值控制在9.5～11，ORP為-250～-450mV，溫度為32～37℃，攪拌速度為150～400rpm，發酵時間為2～5d。
4.根據權利要求1所述的一種剩余污泥發酵液中碳源高效轉化為PHA的工藝方法，其特征在于：所述的步驟S2發酵完成后發酵液中NH4+-N的濃度為130～450mg/L，磷酸鹽的濃度為60～200mg/L，VFAs組份中乙酸：丙酸：丁酸：戊酸為6:2:1:1～5:2:2:1。
5.根據權利要求1所述的一種剩余污泥發酵液中碳源高效轉化為PHA的工藝方法，其特征在于：所述的步驟S2中向預處理裝置中添加Mg2+溶液，Mg2+溶液為MgCl2和MgSO4的混合溶液，Mg2+溶液濃度為80～300mg/L，MgCl2與MgSO4的質量比為1:3～3:5。
6.根據權利要求7所述的一種剩余污泥發酵液中碳源高效轉化為PHA的工藝方法，其特征在于：所述的步驟S2中工藝參數為攪拌速度300～600rpm，反應時間30～70min。
7.根據權利要求4所述的一種剩余污泥發酵液中碳源高效轉化為PHA的工藝方法，其特征在于：所述的步驟S3中，在合成PHA反應器中接種污水處理廠好氧池的活性污泥，污泥濃度為6000～8000mg/L，加入4～6g/L酵母浸提物進行曝氣活化，合成廢水中的COD為3000～5000mg/L，其中乙酸鈉：丙酸鈉：丁酸鈉：戊酸鈉為：6:2:1:1～5:2:2:1，以序批方式進行污泥馴化，富集合成PHA混菌。
8.根據權利要求7所述的一種剩余污泥發酵液中碳源高效轉化為PHA的工藝方法，其特征在于：所述的步驟S3中，馴化過程12～15h為一批次，進水為20～30min，曝氣時間10～13h，沉淀時間1h，排水30～40min，反應結束時換水比為1/3～1/2，DO濃度為2～5mg/L，反應溫度為室溫，馴化時間為5～8d。
9.根據權利要求1所述的一種剩余污泥發酵液中碳源高效轉化為PHA的工藝方法，其特征在于：所述的步驟S4中PHA的合成條件為已馴化富集的合成PHA混菌濃度4000～6000mg/L，控制溫度為20～25℃，攪拌速度為120～300rpm，DO濃度2～5mg/L，反應時間為2～4h。
10.根據權利要求1所述的一種剩余污泥發酵液中碳源高效轉化為PHA的工藝方法，其特征在于：所述的步驟S4中DO濃度出現突然急劇上升(突躍)時，反應結束。
發明內容
本發明的目的是提供一種剩余污泥發酵液中碳源高效轉化為PHA的工藝方法，以解決現有的PHA合成效率低以及生產成本高的問題。
為實現上述目的，本發明采用如下技術方案：一種剩余污泥發酵液中碳源高效轉化為PHA的工藝方法，包括以下步驟：
S1、濃縮后的剩余污泥補入發酵罐中進行發酵；
S2、發酵結束后發酵液轉移至預處理裝置進行預處理；
S3、對合成PHA反應器中的合成PHA混菌進行馴化、富集；
S4、預處理后的發酵液進入合成PHA混菌馴化后的合成PHA反應器，反應結束后得到PHA。
進一步地，所述的步驟S1中剩余污泥為污水處理廠二沉池回流污泥，剩余污泥濃縮后TSS為10～40g/L。
進一步地，所述的步驟S1中發酵參數為pH值控制在9.5～11，ORP為-250～-450mV，溫度為32～37℃，攪拌速度為150～400rpm，發酵時間為2～5d。
進一步地，所述的步驟S2發酵完成后發酵液中NH4+-N的濃度為130～450mg/L，磷酸鹽的濃度為60～200mg/L，VFAs組份中乙酸：丙酸：丁酸：戊酸為6:2:1:1～5:2:2:1。
進一步地，所述的步驟S2中向預處理裝置中添加Mg2+溶液，Mg2+溶液為MgCl2和MgSO4的混合溶液，Mg2+溶液濃度為80～300mg/L，MgCl2與MgSO4的質量比為1:3～3:5。
進一步地，所述的步驟S2中工藝參數為攪拌速度300～600rpm，反應時間30～70min。
進一步地，所述的步驟S3中，在合成PHA反應器中接種污水處理廠好氧池的活性污泥，污泥濃度為6000～8000mg/L，加入4～6g/L酵母浸提物進行曝氣活化，合成廢水中的COD為3000～5000mg/L，其中乙酸鈉：丙酸鈉：丁酸鈉：戊酸鈉為：6:2:1:1～5:2:2:1，以序批方式進行污泥馴化，富集合成PHA混菌。
進一步地，所述的步驟S3中，馴化過程12～15h為一批次，進水為20～30min，曝氣時間10～13h，沉淀時間1h，排水30～40min，反應結束時換水比為1/3～1/2，DO濃度為2～5mg/L，反應溫度為室溫，馴化時間為5～8d。
進一步地，所述的步驟S4中PHA的合成條件為已馴化富集的合成PHA混菌濃度4000～6000mg/L，控制溫度為20～25℃，攪拌速度為120～300rpm，DO濃度2～5mg/L，反應時間為2～4h。
進一步地，所述的步驟S4中DO濃度出現突然急劇上升(突躍)時，反應結束。
本發明的有益效果：該工藝首次將氮磷資源回收應用到剩余污泥發酵液合成PHA的裝置中，一方面實現剩余污泥中氮磷等資源的回收利用，另一方面加強了剩余污泥中碳源的高效利用合成更多的高附加值產品PHA。與常規工藝相比，降低發酵液中氨氮的濃度，緩解高氨氮對合成PHA混菌的毒性，使合成PHA混菌將更多的有機碳轉化為PHA，PHA含量高達500～850mg/gVSS。相比較傳統的單一碳源合成PHA，利用剩余污泥中的有機物既可減少合成PHA所需碳源的成本，同時減少剩余污泥的處置費用，實現剩余污泥的資源化利用。此外，該工藝利用堿性發酵一方面提高水解酸化菌活性的同時抑制產甲烷菌對VFAs的消耗，提高污泥中有機物的利用；另一方面相比較酸性發酵，為后續的氮磷資源回收提供合適的pH值，減少整個工藝過程的酸堿調節次數，從而減少投加酸堿藥劑的成本。
本工藝在厭氧發酵和合成PHA過程中均配備自控裝置，使整個設備操作簡單方便，同時可以實時監控反應過程。通過活性污泥法混菌合成PHA，無需嚴格的無菌條件和無菌生物過程所用的基礎設施，與單一菌種培養生產PHA相比，成本大幅降低。
（發明人：杜莉莉;藺洪永;李海松;包海花;王柯丹;王保生;謝佳）
