公布日：2023.12.01

申請日：2023.10.27

分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I

摘要

本發明公開了一種一體式污水絮凝處理裝置，屬于污水處理技術領域，該一體式污水絮凝處理裝置，包括絮凝外筒，絮凝外筒內壁上方位置設置有上部?jī)?nèi)筒，絮凝外筒內底壁中部位置固定連接有與上部?jī)?nèi)筒管徑一致的下部?jī)?nèi)筒，下部?jī)?nèi)筒與上部?jī)?nèi)筒之間設置有滲濾結構，上部?jī)?nèi)筒內側上方位置設置有離合轉動結構，絮凝外筒內底壁位于下部?jī)?nèi)筒內側位置設置有底部污泥清理機構。本發明通過設置滲濾結構可以將絮凝固體留在下部?jī)?nèi)筒和上部?jī)?nèi)筒內側位置，絮凝后的水流入絮凝外筒和下部?jī)?nèi)筒之間，并通過排污管道排出，且污水從頂部位置加入，并從滲濾結構位置流出，與絮凝劑接觸時間長，絮凝充分，減少絮凝的級數，使得設備占地面積減小，其設備使用成本低。

權利要求書

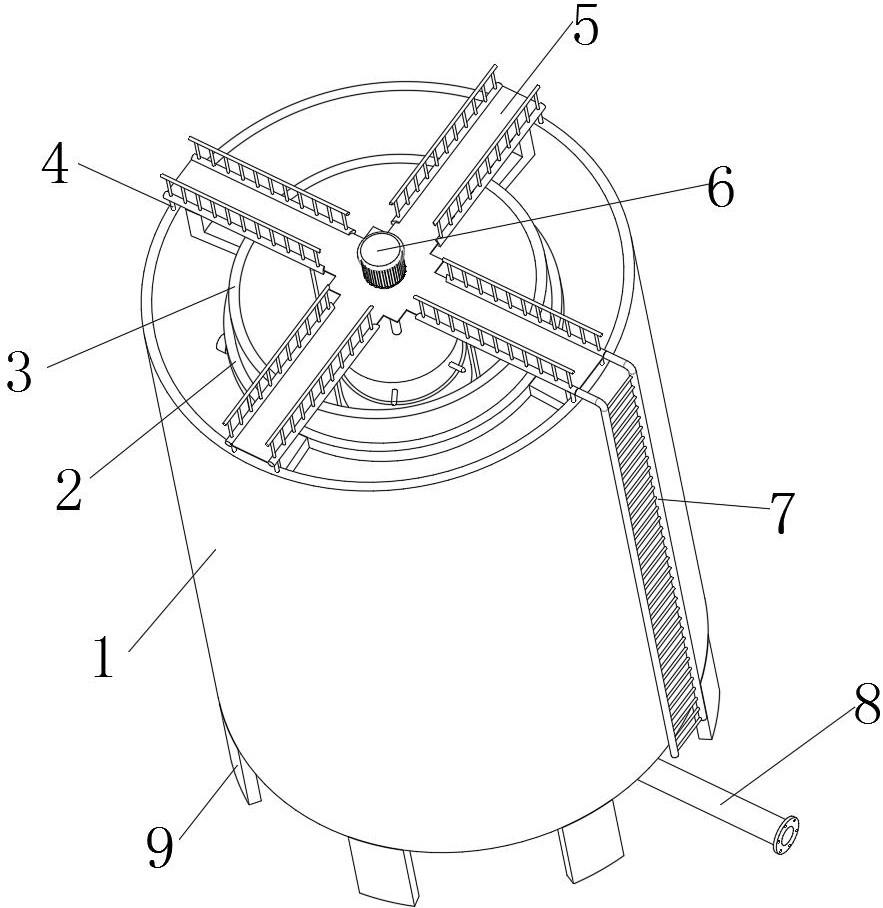

1.一種一體式污水絮凝處理裝置，包括絮凝外筒（1），其特征在于：所述絮凝外筒（1）內壁上方位置設置有上部?jī)?nèi)筒（3），所述絮凝外筒（1）內底壁中部位置固定連接有與上部?jī)?nèi)筒（3）管徑一致的下部?jī)?nèi)筒（15），所述下部?jī)?nèi)筒（15）與上部?jī)?nèi)筒（3）之間設置有滲濾結構，所述上部?jī)?nèi)筒（3）內側上方位置設置有離合轉動結構（13），所述絮凝外筒（1）內底壁位于下部?jī)?nèi)筒（15）內側位置設置有底部污泥清理機構；所述滲濾結構包括設置在上部?jī)?nèi)筒（3）外部的外部隔離網（14），所述上部?jī)?nèi)筒（3）內側設置有內部隔離網（22），所述內部隔離網（22）與外部隔離網（14）與上部?jī)?nèi)筒（3）和下部?jī)?nèi)筒（15）之間通過螺栓組件（16）固定連接，所述內部隔離網（22）與外部隔離網（14）之間填充有隔離沙（24）。

2.根據權利要求1所述的一種一體式污水絮凝處理裝置，其特征在于，所述絮凝外筒（1）底部中心位置貫穿固定連接有呈“L”形設置的污水輸送管道（8），所述污水輸送管道（8）位于上部?jī)?nèi)筒（3）內的部分延伸至上部?jī)?nèi)筒（3）上方位置并貫穿固定連接有污水斗（19），所述污水斗（19）內壁位置轉動連接有頂部轉動罩（23），所述頂部轉動罩（23）外壁位置貫穿固定連接有若干均勻分布的灑水管道（18）。

3.根據權利要求1所述的一種一體式污水絮凝處理裝置，其特征在于，所述底部污泥清理機構包括兩個對稱設置的集合板（21），兩個所述集合板（21）底部位置固定連接有若干均勻分布的底部刮泥板（20），所述集合板（21）靠近上部?jī)?nèi)筒（3）一端位置固定連接有阻尼橡膠墊（25），所述阻尼橡膠墊（25）與下部?jī)?nèi)筒（15）內壁阻尼轉動連接，兩個所述集合板（21）上表面位置均固定連接有攪拌連接桿（12），所述攪拌連接桿（12）呈“L”形設置，且遠離集合板（21）一端與離合轉動結構（13）連接。

4.根據權利要求1所述的一種一體式污水絮凝處理裝置，其特征在于，所述上部?jī)?nèi)筒（3）外壁位置固定連接有固定限位架（2），所述固定限位架（2）與絮凝外筒（1）內壁固定連接，所述絮凝外筒（1）頂部位置和上部?jī)?nèi)筒（3）頂部位置均固定連接有平臺支架（4）。

5.根據權利要求4所述的一種一體式污水絮凝處理裝置，其特征在于，所述平臺支架（4）頂部位置固定連接有呈十字形設置的操作平臺（5），所述操作平臺（5）上表面中心位置通過連接架固定連接有減速電機（6），所述減速電機（6）驅動端朝下，并固定連接有轉動主軸（17），所述轉動主軸（17）與操作平臺（5）上表面中心位置呈貫穿轉動連接，所述轉動主軸（17）底部與頂部轉動罩（23）頂部中心位置固定連接。

6.根據權利要求5所述的一種一體式污水絮凝處理裝置，其特征在于，所述離合轉動結構（13）包括轉動筒（130），所述轉動筒（130）內側位置開設有調節空腔（133），所述轉動筒（130）頂部和底部中心位置貫穿固定連接有軸承體（136），所述轉動主軸（17）與軸承體（136）貫穿連接，所述轉動主軸（17）外壁位于調節空腔（133）內部位置開設有彈性空腔（132），所述彈性空腔（132）位置滑動連接有彈性凸塊（131），所述彈性凸塊（131）側壁與調節空腔（133）內壁之間固定連接有復位彈簧（135）。

7.根據權利要求6所述的一種一體式污水絮凝處理裝置，其特征在于，所述調節空腔（133）內壁與彈性凸塊（131）同一水平線位置固定連接有固定凸起（134），所述固定凸起（134）與彈性凸塊（131）表面位置均呈斜面設置。

8.根據權利要求1所述的一種一體式污水絮凝處理裝置，其特征在于：所述絮凝外筒（1）底部位置固定連接有若干均勻分布的筒支撐架（9），所述絮凝外筒（1）外壁位置貫穿固定連接有處理水排放管道（10），所述絮凝外筒（1）外壁位置固定連接有爬行梯（7），所述爬行梯（7）頂部正對操作平臺（5）通道位置，所述絮凝外筒（1）內底壁位于下部?jī)?nèi)筒（15）內側位置貫穿固定連接有排污管道（11）。

發明內容

本發明所要解決的技術問題在于克服上述現有技術的缺點，提供一種占地面積小的一體化絮凝處理設備。

解決上述技術問題所采用的技術方案是：一種一體式污水絮凝處理裝置，包括絮凝外筒，所述絮凝外筒內壁上方位置設置有上部?jī)?nèi)筒，所述絮凝外筒內底壁中部位置固定連接有與上部?jī)?nèi)筒管徑一致的下部?jī)?nèi)筒，所述下部?jī)?nèi)筒與上部?jī)?nèi)筒之間設置有滲濾結構，所述上部?jī)?nèi)筒內側上方位置設置有離合轉動結構，所述絮凝外筒內底壁位于下部?jī)?nèi)筒內側位置設置有底部污泥清理機構。

通過上述技術方案，絮凝外筒與上部?jī)?nèi)筒之間形成的空間和上部?jī)?nèi)筒形成的空間作為連通器，使得在灑水管道灑出污水時絮凝處理后的水通過上部?jī)?nèi)筒下方位置流入絮凝外筒與上部?jī)?nèi)筒之間，并通過處理水排放管道排出，下部?jī)?nèi)筒呈作為沉積絮凝固體的容器，滲濾結構避免絮凝固體從處理水排放管道位置排出造成絮凝不徹底，離合轉動結構使得轉動主軸轉向不同所起到的作用不同，底部污泥清理機構可以實現將絮凝外筒位于下部?jī)?nèi)筒內側的底壁進行刮擦清理。

所述滲濾結構包括設置在上部?jī)?nèi)筒外部的外部隔離網，所述上部?jī)?nèi)筒內側設置有內部隔離網，所述內部隔離網與外部隔離網與上部?jī)?nèi)筒和下部?jī)?nèi)筒之間通過螺栓組件固定連接，所述內部隔離網與外部隔離網之間填充有隔離沙。

通過上述技術方案，外部隔離網和內部隔離網可以形成容納隔離沙的容納場所，通過隔離沙可以對絮凝固體進行過濾，避免絮凝固體被過濾，且螺栓組件與對應位置的上部?jī)?nèi)筒和下部?jī)?nèi)筒側壁呈貫穿滑動連接，使得外部隔離網和內部隔離網固定連接充分，穩定作用于上部?jī)?nèi)筒和下部?jī)?nèi)筒之間的空間。

進一步地，所述絮凝外筒底部中心位置貫穿固定連接有呈“L”形設置的污水輸送管道，所述污水輸送管道位于上部?jī)?nèi)筒內的部分延伸至上部?jī)?nèi)筒上方位置并貫穿固定連接有污水斗，所述污水斗內壁位置轉動連接有頂部轉動罩，所述頂部轉動罩外壁位置貫穿固定連接有若干均勻分布的灑水管道。

通過上述技術方案，污水輸送管道可以將污水輸送到污水斗中儲存，增加污水斗內的水壓，將污水從灑水管道位置噴出，且頂部轉動罩在轉動時間污水均勻?yàn)⑷肷喜績?nèi)筒中，污水充分地與絮凝劑混合反應。

進一步地，所述底部污泥清理機構包括兩個對稱設置的集合板，兩個所述集合板底部位置固定連接有若干均勻分布的底部刮泥板，所述集合板靠近上部?jī)?nèi)筒一端位置固定連接有阻尼橡膠墊，所述阻尼橡膠墊與下部?jī)?nèi)筒內壁阻尼轉動連接，兩個所述集合板上表面位置均固定連接有攪拌連接桿，所述攪拌連接桿呈“L”形設置，且遠離集合板一端與離合轉動結構連接。

通過上述技術方案，集合板可以安裝底部刮泥板，并通過底部刮泥板作用于絮凝外筒的底部位置，將沉積的淤泥掛起并與清洗水一起通過排污管道排出，攪拌連接桿可以傳遞離合轉動結構的動力，使得攪拌連接桿帶動集合板轉動。

進一步地，所述上部?jī)?nèi)筒外壁位置固定連接有固定限位架，所述固定限位架與絮凝外筒內壁固定連接，所述絮凝外筒頂部位置和上部?jī)?nèi)筒頂部位置均固定連接有平臺支架。

通過上述技術方案，通過上述技術方案，上部?jī)?nèi)筒與絮凝外筒連接，使得絮凝外筒使用更加穩定，避免上部?jī)?nèi)筒的重量壓在外部隔離網和內部隔離網位置，造成外部隔離網和內部隔離網發生形變。

進一步的，所述平臺支架頂部位置固定連接有呈十字形設置的操作平臺，所述操作平臺上表面中心位置通過連接架固定連接有減速電機，所述減速電機驅動端朝下，并固定連接有轉動主軸，所述轉動主軸與操作平臺上表面中心位置呈貫穿轉動連接，所述轉動主軸底部與頂部轉動罩頂部中心位置固定連接。

通過上述技術方案，操作平臺為操作工人提供落腳的平臺，方便工作人員巡查絮凝情況、采樣或添加藥物和絮凝劑，減速電機為轉動主軸轉動提供動力。

進一步的，所述離合轉動結構包括轉動筒，所述轉動筒內側位置開設有調節空腔，所述轉動筒頂部和底部中心位置貫穿固定連接有軸承體，所述轉動主軸與軸承體貫穿連接，所述轉動主軸外壁位于調節空腔內部位置開設有彈性空腔，所述彈性空腔位置滑動連接有彈性凸塊，所述彈性凸塊側壁與調節空腔內壁之間固定連接有復位彈簧。

進一步的，所述調節空腔內壁與彈性凸塊同一水平線位置固定連接有固定凸起，所述固定凸起與彈性凸塊表面位置均呈斜面設置。

通過上述技術方案，在轉動主軸轉動時彈性凸塊隨著轉動主軸轉動，當轉動主軸的轉動方向使得彈性凸塊與固定凸起的斜面接觸時，且集合板在阻尼橡膠墊的作用下轉動筒阻力較大，彈性凸塊在固定凸起的作用下被壓入彈性空腔中，即轉動筒不會轉動，即轉動主軸轉動將污水通過灑水管道甩出，而集合板和底部刮泥板不會轉動，絮凝固體不會被打散，當轉動主軸的轉動方向使得彈性凸塊與固定凸起的直角面接觸時彈性凸塊不會被壓入彈性空腔中，使得彈性凸塊帶動固定凸起和轉動筒一起轉動，使得集合板與底部刮泥板接觸，將底部沉積的淤泥刮除。

進一步地，所述絮凝外筒底部位置固定連接有若干均勻分布的筒支撐架，所述絮凝外筒外壁位置貫穿固定連接有處理水排放管道，所述絮凝外筒外壁位置固定連接有爬行梯，所述爬行梯頂部正對操作平臺通道位置，所述絮凝外筒內底壁位于下部?jī)?nèi)筒內側位置貫穿固定連接有排污管道。

通過上述技術方案，筒支撐架可以將絮凝外筒整體進行支撐，方便布設污水輸送管道和排污管道，爬行梯使得操作人員方便爬到操作平臺的位置，排污管道可以配合排污泵使用，將絮凝固體排出。

本發明的有益效果如下：（1）本發明通過污水輸送管道將污水從上部?jī)?nèi)筒位置排出，轉動設置的灑水管道具有攪拌作用，同時水從上部?jī)?nèi)筒往下部?jī)?nèi)筒流動充分與絮凝劑接觸，使得污水絮凝更加充分，且絮凝后的絮凝固體在滲濾結構位置進行過濾，將絮凝固體沉淀在下部?jī)?nèi)筒位置，絮凝后的水滲入絮凝外筒和上部?jī)?nèi)筒之間通過處理水排放管道排出，絮凝后的水中不含固體雜質，可以有效減少絮凝的級數，使得設備占地面積減�。唬�2）本發明設置有離合轉動結構，在轉動主軸轉動時彈性凸塊隨著轉動主軸轉動，當轉動主軸的轉動方向使得彈性凸塊與固定凸起的斜面接觸時，且集合板在阻尼橡膠墊的作用下轉動筒阻力較大，彈性凸塊在固定凸起的作用下被壓入彈性空腔中，即轉動筒不會轉動，即轉動主軸轉動將污水通過灑水管道甩出，而集合板和底部刮泥板不會轉動，絮凝固體不會被打散，當轉動主軸的轉動方向使得彈性凸塊與固定凸起的直角面接觸時彈性凸塊不會被壓入彈性空腔中，使得彈性凸塊帶動固定凸起和轉動筒一起轉動，使得集合板與底部刮泥板接觸，將底部沉積的淤泥刮除，使得設備運行簡單，運行成本低，不需要額外設立動力源。

（發明人：劉建慧;王香玲;王華光;郭旭;王婷）
